GNS3通过“云”连接到虚拟机实验

GNS3通过“云”连接到虚拟机实验并使用wireshark工具对数据分析

---

观看本文之前注意！！！！！

做这次实验，我所遇到的问题，会全部写在文章结尾，如果读者们遇到问题，可查看。

如果你遇到的问题，文章结尾没有写，那就是我没有遇到……

实验环境：

模拟软件：GNS3

两台虚拟机，一台路由器

虚拟机这里我使用“windows server 2008 R2”

实验目的：

熟悉GNS3的使用；

掌握路由交换基本配置；

掌握使用wireshark抓包工具对数据分析；

---

0x00 实验需求：

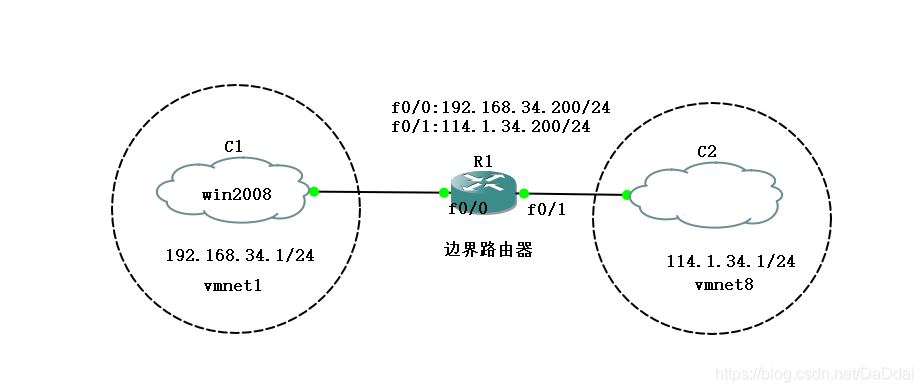

1、按照拓扑配置IP地址，其中XX为自己学号最后两位数字，测试连通性并截图（ping通截图）；

2、路由器R1开启telnet远程登录，并使用本地用户数据库来进行认证，用户名为自己名字拼音，密码为cisco。C2能telnet上路由器R1（telnet成功需截图）。

3、通过wireshark抓取到telnet认证的账号和密码（截图）。

---

0x01 配置GNS3

一、配置C1：

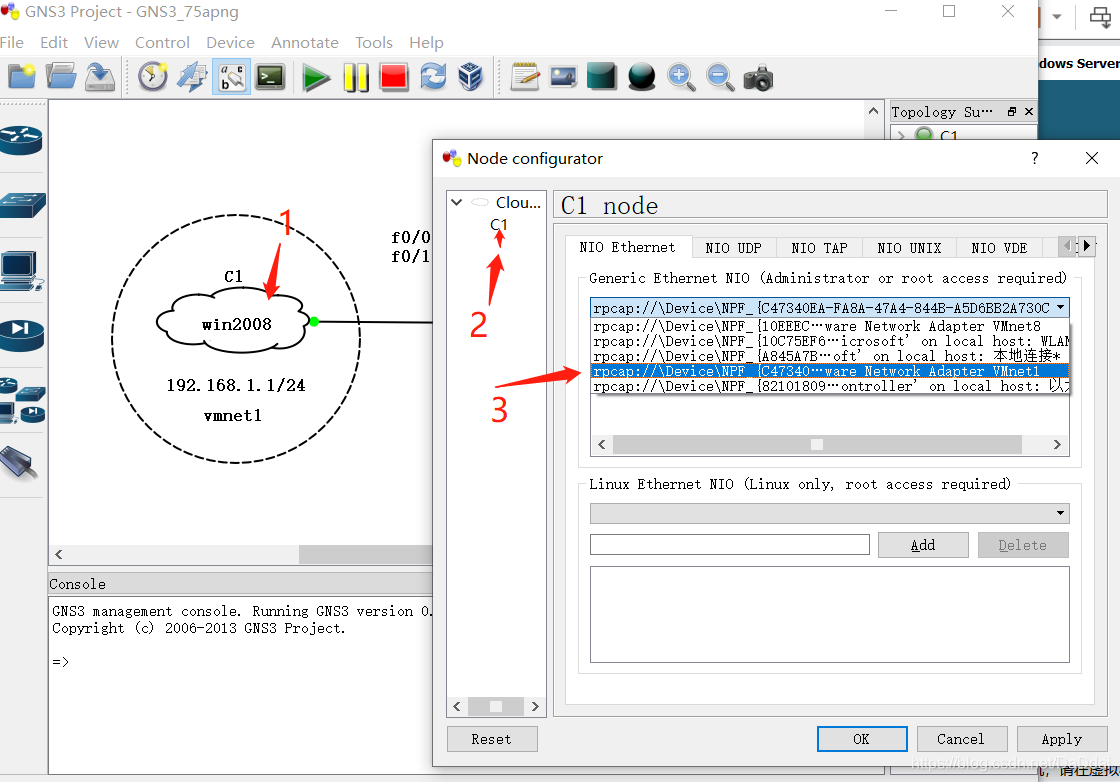

1、双击云朵，点击“C1”这设置网卡，这里设置成 vmnet1

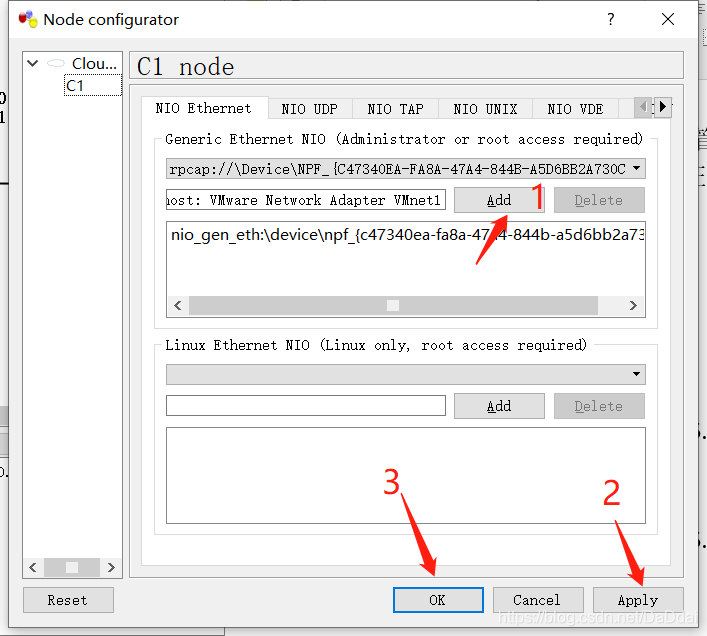

2、选择 vmnet1，点击 Add，点击Addly，点选ok

二、 配置C2

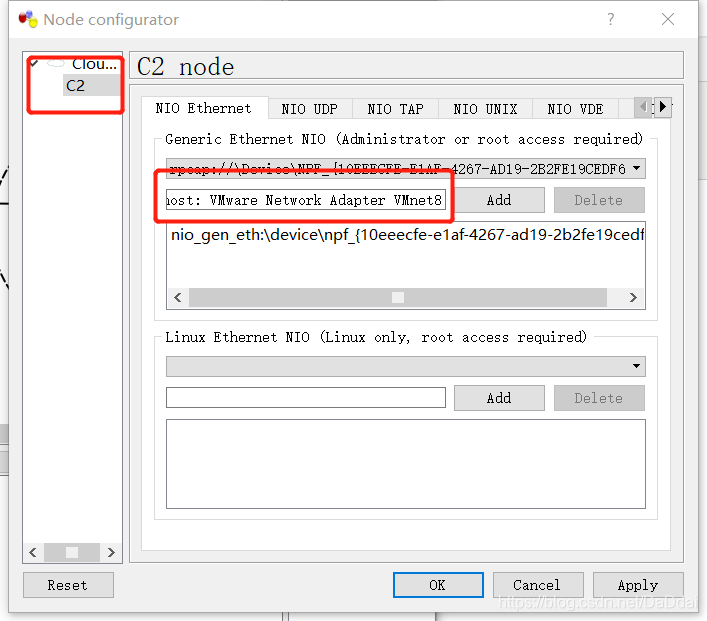

1、另外一个朵云C2也是这样设置，不过要设置成 vmnet8，不能设置vmnet1，因为已经用掉了！

---

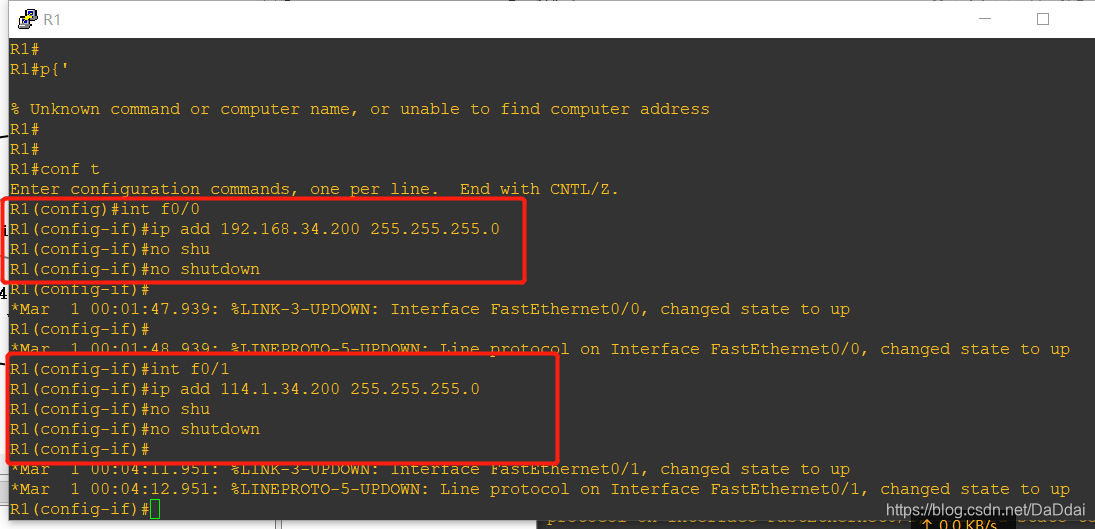

0x02 配置边界路由器 f0/0 、f0/1 地址

R1(config)#int f0/0
R1(config-if)#ip add 192.168.34.200 255.255.255.0
R1(config-if)#no shutdown
upR1(config-if)#int f0/1
R1(config-if)#ip add 114.1.34.200 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#end

到此，GNS3 已经配置完毕，来到虚拟机

---

0x03 配置虚拟机

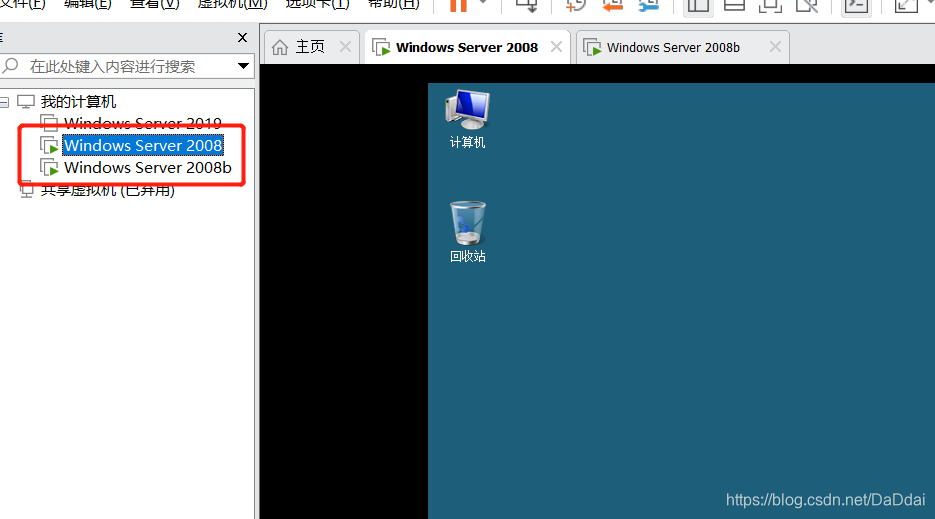

本次我使用 windows server 2008 r2 版的镜像文件

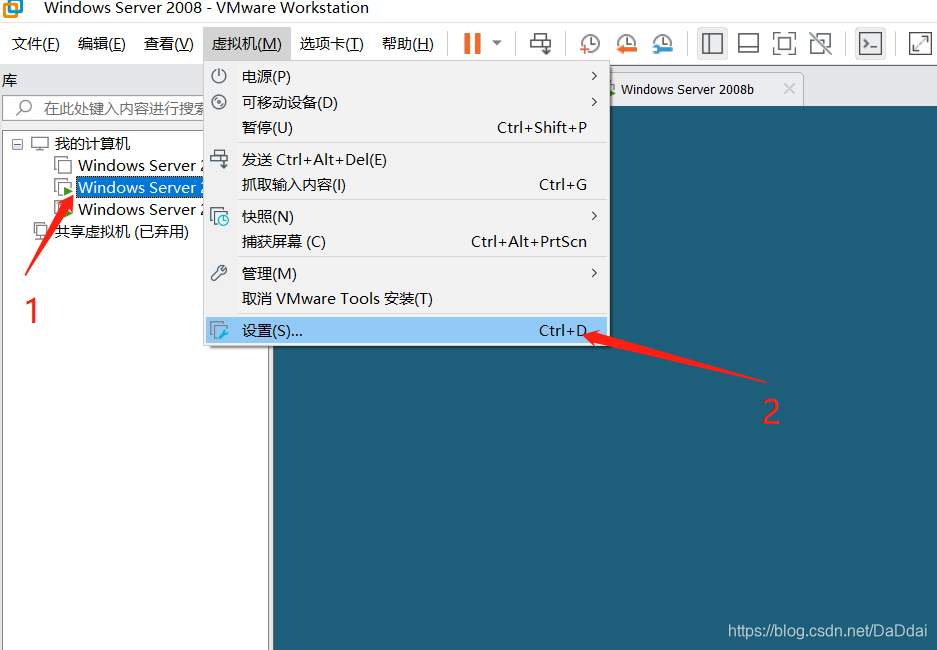

一、配置 虚拟机A

1、这里是连接 GNS3 C1 所以要设置成 vmnet1

二、配置虚拟机B

1、 连接到GNS3 C2 所以设置成 vmnet8
