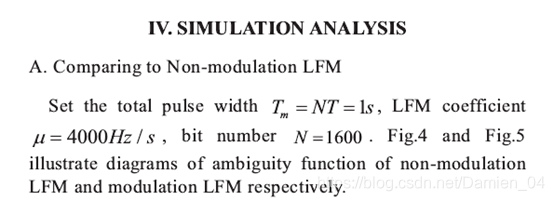

四.仿真分析
A . A. A.与未调制的线性调频信号相比

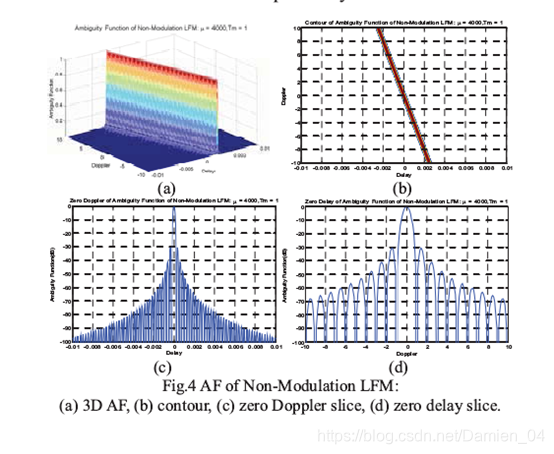

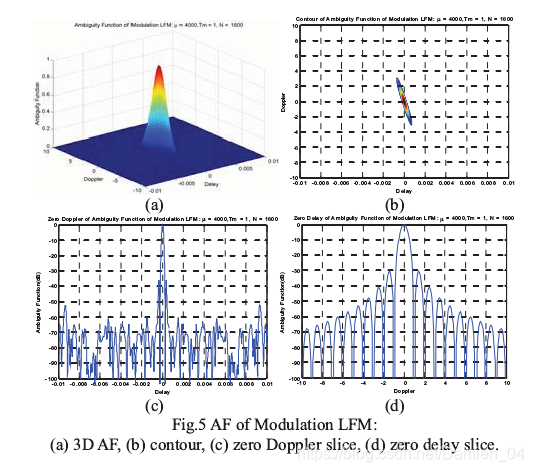

设总的脉冲宽度 T m = N T = 1 s , T_m=NT=1s, Tm=NT=1s,线性调频信号的系数 μ = 4000 H z / s , {\mu}=4000Hz/s, μ=4000Hz/s,比特数 N = 1600. N=1600. N=1600.图 4 4 4和图 5 5 5分别给出了未经调制线性调频信号的模糊函数和调制了的线性调频信号的模糊函数的图像。

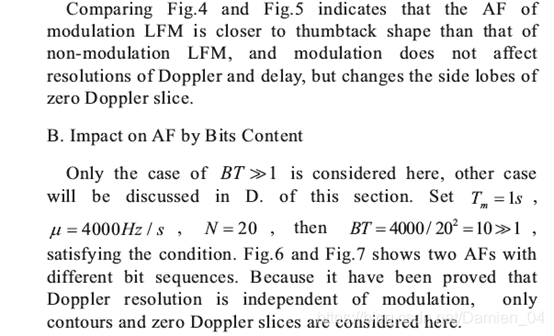

图 4 4 4和图 5 5 5表明了调制了的线性调频信号的模糊函数比未经调制线性调频信号的模糊函数更接近于图钉形状,并且调制信号不影响多普勒分辨率和延时分辨率,但是会改变零多普勒切片的子波瓣。
B . B. B.位内容对模糊函数的影响
只有当 B T ≫ 1 BT{\gg}1 BT≫1成立时,其余情况才可以在这部分的 D . D. D.中继续被讨论。令 T m = 1 s , μ = 4000 H z / s , N = 20 , T_m=1s,{\mu}=4000Hz/s,N=20, Tm=1s,μ=4000Hz/s,N=20,那么 B T = 4000 / 2 0 2 = 10 ≫ 1 , BT=4000/20^2=10{\gg}1, BT=4000/202=10≫1,满足该条件。图六和图七展示两种不同为序列的模糊函数。因为可以证明多普勒分辨率与调制与否无关,因此只考虑轮廓和零多普勒切片。

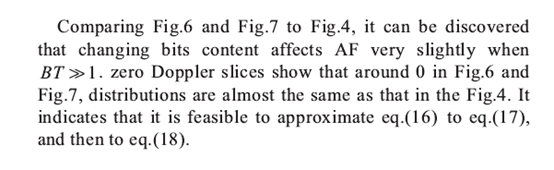

图 6 6 6和图 7 7 7与图 4 4 4相比,可以发现,当 B T ≫ 1 BT{\gg}1 BT≫1时,改变为内容对模糊函数的影响非常小。零多普勒切片在图 6 6 6和图 7 7 7中,约为 0 0 0,其分布与图 4 4 4中基本相同。这说明用等式 ( 16 ) (16) (16)去估算等式 ( 17 ) (17) (17),再去估算等式 ( 18 ) (18) (18)是可行的。
