频率电压转换器

频率电压转化器，其原理大概就是，将频率的变化，通过电压的变化来表示出来，而且二者是线性的关系。

下面，我主要就说一些，我做的时候遇到的问题，和一些我对这些的问题的看法，当然这其中有老师的解答。

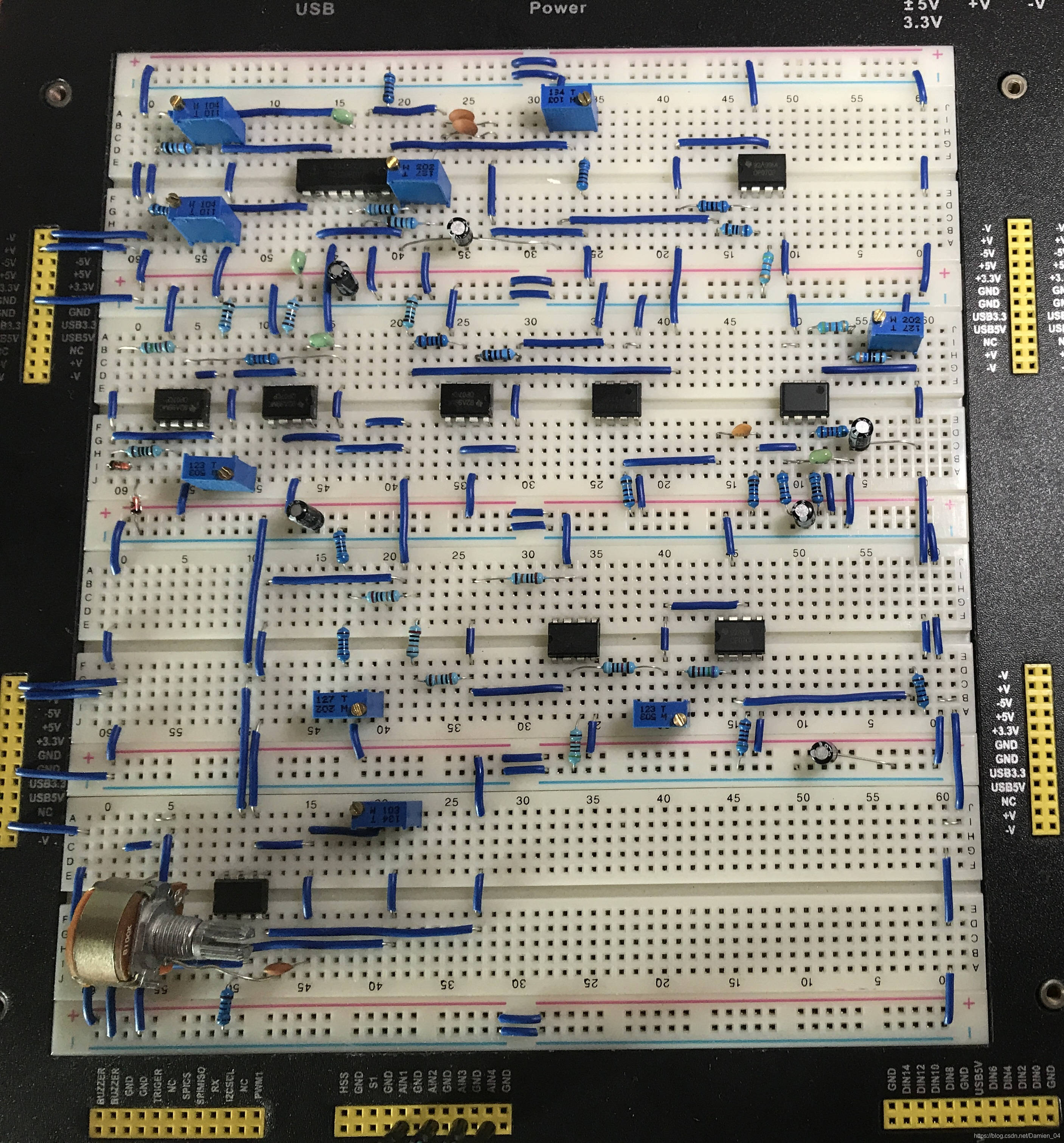

首先是，位于中间靠左的，两片OP07构成的三角波发生器。三角波是可以稳定的调频的，但是三角波的输出幅值会变化，虽然理论上说，第一级方波发生器产生的方波幅值，与第二级积分电路的电阻R无关，但是实际过程中，我以为后面的这个电阻R对前一级是有影响的。(虽然老师一开始就和我说，三角波的发生器的幅值应当基本不变)我想可以这么解释，方波发生器产生的方波幅值，虽然说和后一级的积分电路的电阻R无关，但是，方波的幅值和频率有关。R虽然直接影响的方波频率，但是方波发生器，实际上是电压比较器，如果这个输入的频率改变，那么输出方波的频率改变，进一步方波的幅值就变了。(我只能这么说，我的解释是模仿最优解释推论，可能不对，但是他是比较好地能解释这个现象的)

然后是8038，这样一个函数波形发生器的集成芯片，他能够产生方波、三角波、正弦波，并且他能够稳定输出波形，输出波形的性质很好。一开始，所有的电路全部搭好了，但是没有任何波形。怎么办呢？我就去看书了，各位请看：
