作图要点：/.style定义元素属性风格；\tkzDefLine和\tkzInterLL 计算两直线交点；\tkzDefMidPoint定义中点

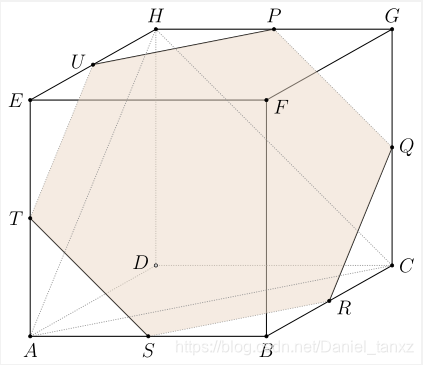

今天我们来作一个立体几何图形：正方体中取一个正六边形截面并填充颜色，如上图。
作图分析

这个图的正方体有8个顶点，加上六边形的6个顶点，共有14个顶点。如果每个点都通过给出具体坐标来定义，显然很麻烦，因为涉及到一些计算。
幸运地是，tkz-euclide包具有自动计算坐标的功能，我们只需要通过具体坐标定义一些基础的点，其它的点，我们可以通过图形之间是位置关系，利用现成的作图命令来定义曲线的交点，线段的中点等等。
这样，我们用tkz-euclide包作图就如同几何画板一样方便了！
今天的图形涉及到\tkzDefLine和\tkzInterLL计算两直线交点；\tkzDefMidPoint定义中点等命令。
如何做？

由于前面的推文已经详细介绍了定义点，连线，填充颜色，给点添加标签，给线段添加标记等方法，所以，今天的图形我们只详细介绍新出现命令的使用方法。

1. 预定义元素的属性风格

为了使图形具有立体感，我们采用一些作图的技巧：如用斜二测法作图，同时用灰色虚线体现被遮挡的线段，用灰色的点来表现被遮挡的点。这样，图形中的元素便呈现出了不同的风格（style）。为了后面方便使用，我们在\begin{tikzpicture}环境命令后的中括号中对元素风格进行预定义。
顺便说一句，我们可能已经意识到作图命令中出现了三种不同的括号：圆括号，中括号，大括号，它们有显著不同的功能，笼统地说，中括号中放置图形的属性选项，例如几何对象的颜色，图形的填充颜色，线的粗细、虚实，箭头的风格等等；圆括号中通常是点的坐标；大括号里往往是标签，或者表达式。

\begin{tikzpicture}[pol/.style={fill=brown!30,opacity=0.5},seg/.style={tkzdotted,color=gray},hidden pt/.style={fill=gray!40},scale=2]
  \tkzSetUpPoint[size=2]

上面定义了三种元素风格：

（1）多边形填充颜色：pol/.style, 风格的名称可以自己取，这里取pol是polygon的前三个字母。/.style告诉tikz即将定义一种风格，={fill=brown!30,opacity=0.5}，意思是填充颜色为的褐色，透明度为0.5。等号表示将这些设置赋予一个名字叫pol的风格。

下次需要填充多边形时就用命令\tkzFillPolygon[pol](P,Q,R,S,T,U)就可以了。这样做显然是为了使代码简洁，同时具有良好的可读性。

（2）被遮挡的线段风格：seg（segments）风格设置为灰色、虚线。

（3）被遮挡的点的风格：hidden pt设置为用的灰色填充该点。

其它的预设置：scale=2表示将整个图形放大2倍。\tkzSetUpPoint[size=2]设置点的大小为2pt。
上面提到的设置均为整体设置，所以，放在作图命令的前面。后面作图命令的中括号里的设置都是局部设置。

2. 定义基础点

%%%%%%%定义点
\tkzDefPoints{0/0/A, 2.5/0/B,1.33/0.75/D,0/2.5/E,2.5/2.5/F}

坐标和名字用/分隔，用大括号括起来这里定义了正方体正面上的四个点A,B,E,F和侧面上的点D, 容易看出正面的四点构成一个正方形的四个顶点它们的坐标分别为, D的坐标设置为，遵循了斜二测原理（但不是严格的），点的坐标值是根据作图者经验设置的，需要一定的练习就能达到自如。

3. 构建正方体其它顶点

我们以底面顶点为例说明，剩下上底面的两个顶点可以类似构建出来。
可以看作是直线和的交点。而直线是通过点且与直线平行的，直线是通过点与直线平行的。所以，我们先作两条平行线、, 再取其交点，然后把这个交点命名为。

 \tkzDefLine[parallel=through D](A,B)\tkzGetPoint{I1}
  \tkzDefLine[parallel=through B](A,D)\tkzGetPoint{I2}
  \tkzInterLL(D,I1)(B,I2)\tkzGetPoint{C}

4.构建中点

我们以上底面上线段的中点为例来讲中点的构建方法。

\tkzDefMidPoint(H,G)\tkzGetPoint{P}

第一个命令是定义的中点，实际上是计算点的坐标，第二个命令讲其坐标赋予点的名字。

按照上面的方法，我们就可以定义好图形中的14个点，然后经过连线，填充，添加标签，画出顶点等步骤，就可以做出完整的图形了。
最后我们附上本例的完整代码：

在这里插入图片描述

完整代码：


\begin{tikzpicture}
[pol/.style={fill=brown!30,opacity=0.5},seg/.style={tkzdotted,color=gray}
       ,hidden pt/.style={fill=gray!40},scale=2]
  \tkzSetUpPoint[size=2]
%%%%%%%定义点
  \tkzDefPoints{0/0/A, 2.5/0/B,1.33/0.75/D,0/2.5/E,2.5/2.5/F}%坐标和名字用/分隔，用大括号括起来
  %%%%%%%连线
  \tkzDrawPolygon(A,B,F,E)
  \tkzDrawSegments[seg](A,D)

  \tkzDefLine[parallel=through D](A,B)\tkzGetPoint{I1}
  \tkzDefLine[parallel=through B](A,D)\tkzGetPoint{I2}
  \tkzInterLL(D,I1)(B,I2)\tkzGetPoint{C}
  \tkzDrawSegments(B,C)
  \tkzDrawSegments[seg](D,C)

  \tkzDefLine[parallel=through E](A,D)\tkzGetPoint{I3}
  \tkzDefLine[parallel=through D](A,E)\tkzGetPoint{I4}
  \tkzInterLL(D,I3)(E,I4)\tkzGetPoint{H}

  \tkzDefLine[parallel=through F](B,C)\tkzGetPoint{I5}
  \tkzDefLine[parallel=through C](B,F)\tkzGetPoint{I6}
  \tkzInterLL(F,I5)(C,I6)\tkzGetPoint{G}

  \tkzDrawSegments(C,G G,F G,H H,E)
  \tkzDrawSegments[seg](H,D)

  \tkzDefMidPoint(H,G)\tkzGetPoint{P}
  \tkzDefMidPoint(G,C)\tkzGetPoint{Q}
  \tkzDefMidPoint(C,B)\tkzGetPoint{R}
  \tkzDefMidPoint(B,A)\tkzGetPoint{S}
  \tkzDefMidPoint(A,E)\tkzGetPoint{T}
  \tkzDefMidPoint(E,H)\tkzGetPoint{U}

  \tkzDrawSegments[seg](P,Q R,S T,U)
  \tkzDrawSegments(Q,R S,T U,P)
  \tkzFillPolygon[pol](P,Q,R,S,T,U)
  \tkzDrawSegments[seg](H,A A,C C,H)

  \tkzLabelPoints[below](A,S,B)
  \tkzLabelPoints[right](C,Q)
  \tkzLabelPoints[above](G,P,H)
  \tkzLabelPoints[left](E,T)
  \tkzLabelPoints[above=2pt,left](U,D)
  \tkzLabelPoints[below=4pt,right](R,F)

  \tkzDrawPoints(A,B,C,E,F,G,H,P,Q,R,S,T,U)
  \tkzDrawPoints[hidden pt](D)
\end{tikzpicture}
