基于STM32单片机智能自动锂电池充电器电压流电量OLED设计24-303

24-303、STM32具有自动断电功能的充电器设计-TP4056-OLED-分压-ACS712

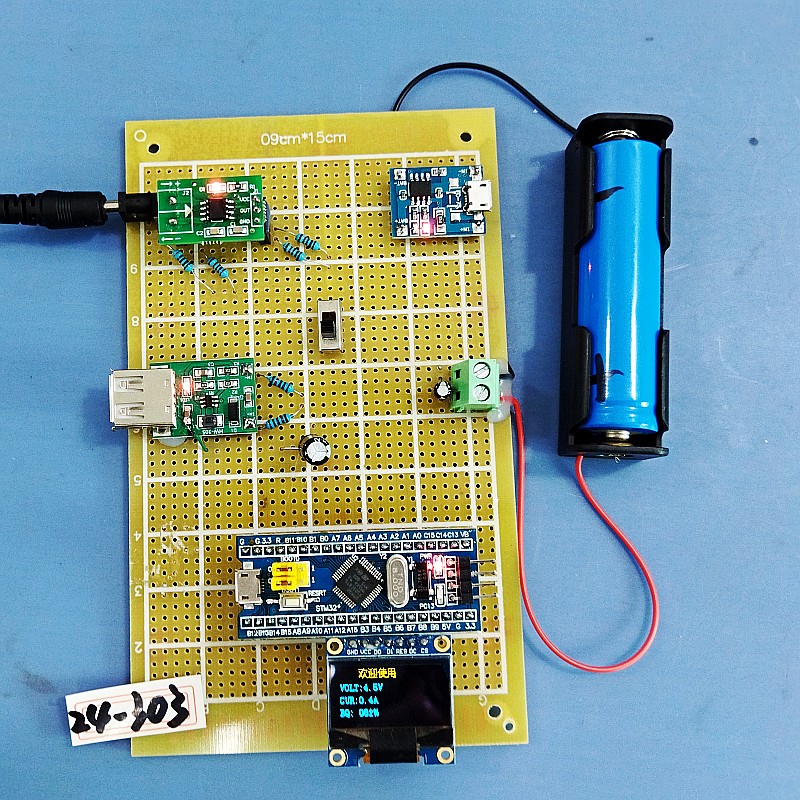

本设计由STM32F103C8T6单片机电路+TP4056锂电池充电保护电路+0.96寸OLED液晶显示电路+分压电路+ACS712电流检测电路+电源电路组成。

1、通过usb线可实现充电功能，通过TP4056模块作为充电保护电路，有充电中和充满电指示灯。充电完成时，能自动切断充电电流。

2、液晶显示充电电压和充电电流以及锂电池电量百分比。
