基于STM32单片机智能家居可见光通信系统温湿度光照加湿手机无线APP/WiFi无线APP/摄像头视频监控APP/云平台APP设计S321

STM32-S321-可见光编码发射板+可见光接收解码板+光照+温湿度采集+风扇+加湿器+补光+OLED屏+声光提醒+按键+(无线方式选择)

功能：

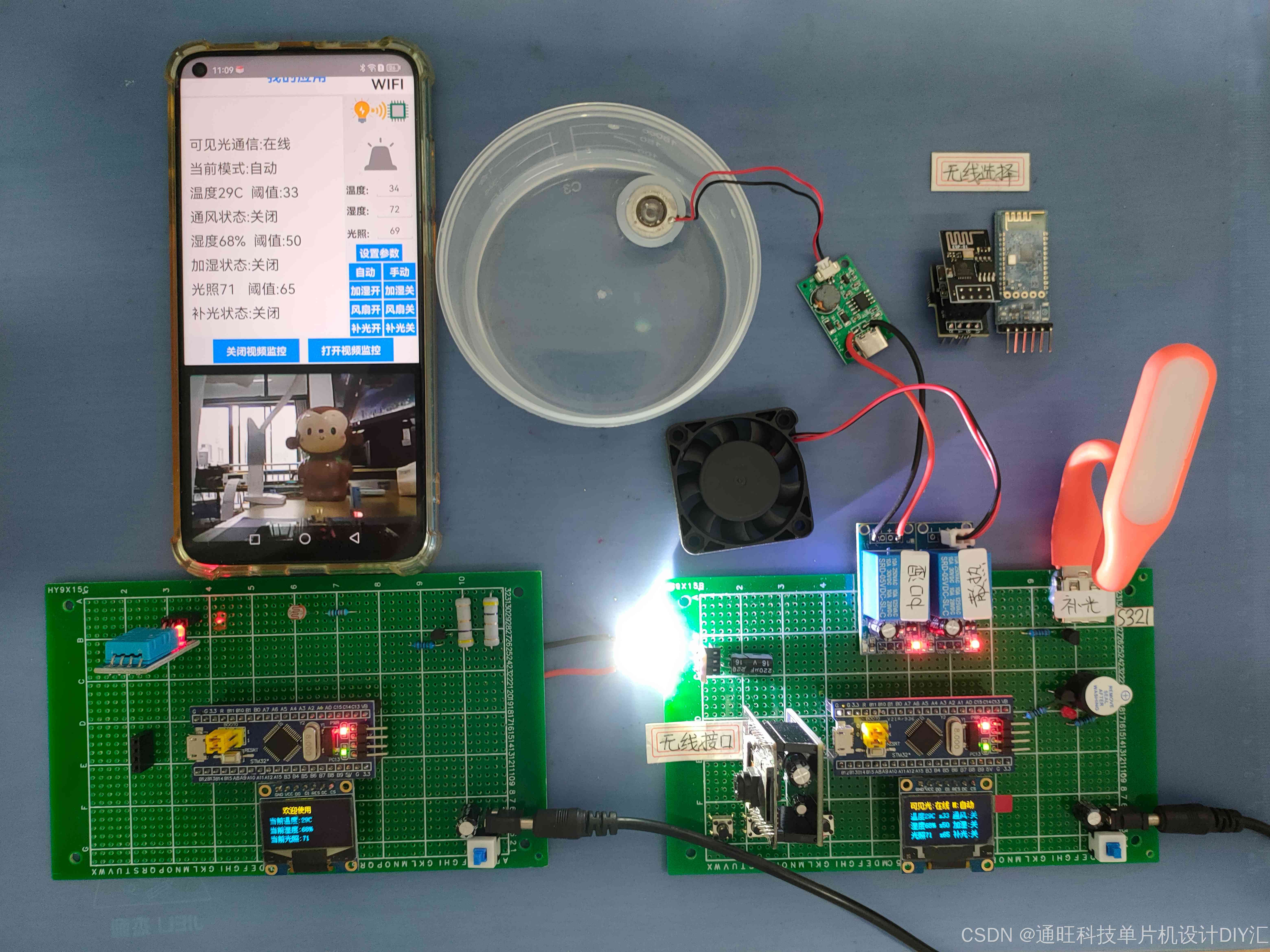

本系统由STM32F103C8T6单片机核心板、OLED屏、（无线蓝牙/无线WIFI/无线视频监控/联网云平台模块-可选）、可见光传感器、加湿继电器、风扇继电器、USB灯模块电路、可见光发射、温湿度模块、光照采集、蜂鸣器报警、电源电路、按键电路组成。

【1】液晶显示：OLED液晶显示可见光通信是否在线、当前工作模式、温度值及阈值、湿度值及阈值、光照值及阈值、通风状态、加湿状态、补光状态。

【2】可见光通信：数据采集可见光编码发送板采集温度值、湿度值、光照数据，然后通过驱动可见光进行编码发送出去。可见光接收解码数据报警板可见光接收后，解码识别温度数据、湿度数据、光照数据。并驱动液晶进行显示。根据设置阈值及工作模式控制加湿、散热、补光的开光状态。

（注意：周围光线越暗通信效果越稳定，通信收发模块靠近一点。因为可见光通信，受周围可见光光线变化影响）

【3】工作模式：接收板可以设置工作模式自动模式、手动模式。

【4】自动模式下：

当温度超过设置阈值，启动风扇通风散热，否则关闭风扇。

当湿度低于设置阈值，启动加湿器进行加湿，否则关闭加湿器。

当光照低于设置阈值，启动高亮LED灯进行补光，否则关闭补光。

【5】手动模式：按键能够控制通风、加湿、补光的打开与关闭。

【6】通信检测：当可见光通信掉线时，即可见光相互无法通信了，蜂鸣器声光提醒。

【7】无线APP功能（注意配备蓝牙/WIFI/视频监控/云平台才有该功能）：

手机端APP能够连接板载无线模块，查看设计所有数据；APP也能够发送指令完成上述所有操作。

注意：云平台功能即只要能上网的地方APP就能查看控制!
