7.DasViewer软件分析功能介绍

摘要：本文主要介绍DasViewer软件分析功能，包含：精度检查、标注、测量、土方测量。

1.精度检查

该功能可以利用外业检查点对模型精度进行检查并输出精度报告。具体操作流程如下：

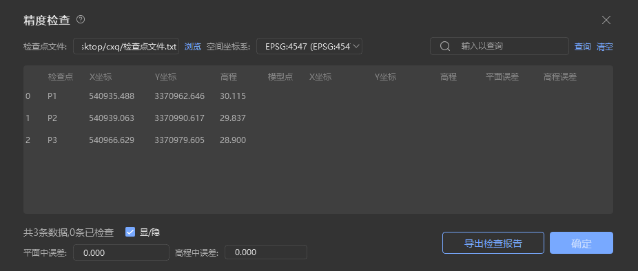

1）点击精度检查，弹出如下界面，加载控制点文件后，用户可以在模型上选择控制点，然后在弹窗列表中高亮显示用户选择的是哪一行的数据；

图 精度检查

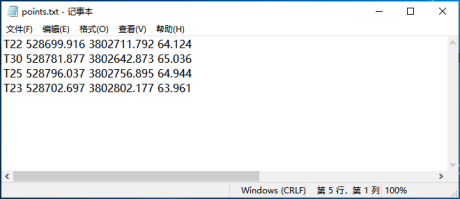

2）点击检查点文件后方省略号，弹出选择文件对话框，选择已有的检查点文件。检查点格式要求如图所示，每一列分别为点号、东坐标、北坐标、 高程，中间用空格隔开；

图 检查点格式要求

3）选择了对应的检查点文件后，列表里会显示每一个点的点号及坐标信息，双击检查点，会跳到该点对应的位置，并用绿色标志标记该点的外业坐标位于模型上的位置；

4）在模型上单击测量得到检查点的模型坐标，将获取到的坐标记录在列表里，并用黄色标志记录单击的位置，程序会自动计算外业坐标与模型坐标的差值；

5）依次测量出所有检查点的模型坐标，程序会计算每一个点的平面及高程误差，并自动统计平面和高程中误差；

6）在查询框中输入关键词并点击搜索，列表自动过滤与关键词无关的检查点；

7）单击导出检查报告，支持导出csv和pdf两种格式，设置导出报告的文件名称，单击保存。

8）导出csv或pdf文件或者可以直接保存dvp文件中，记录用户精度检查了哪些点位，哪些还没有检查，方便用户分多次完成任务，或者在意外退出程序后可以至少恢复到上次保存前，继续操作。

2.标注

标注技术是三维GIS的一个重要技术手段，广泛应用于应急、地籍调查、规划设计等多个行业和领域，常见的为点、线、面的形式。右键父级文件夹选择导出，可导出文件夹下所有标注。优化线、面标注信息显示，面标注初始状态半透明60%，优化线面显示标注名称，如图所示。支持点、线、面、水岸线标注绘制、导入/导出、显示/隐藏，以及支持单个标注、全部标注、批量标注的标注名称显示/隐藏，同时也支持标注面板拖拽、停靠、调整大小和收起/展开。

1）选中编辑。

①选中要编辑位置的点，按住下方圆点移动到您指定的位置；

②选中要编辑的线，可以增加或删除任意节点，也可以通过拖动调节位置；

③选中要编辑的面，可以增加或删除任意节点，也可以通过拖动点进行调节。

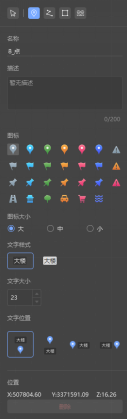

2）点标注：对单独物体进行标注，也可以与面标注与线标注结合。

①创建：可以通过快捷键（F1）快速使用点标注工具。

②属性点图标目前支持六种颜色，27种样式。可以修改名称与丰富说明。

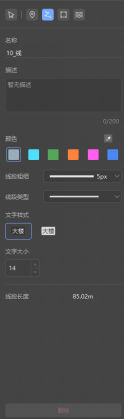

3）线标注：通常采用折线实现，可用于表达道路、河流等，其属性信息可用于标定长度或者距离，绘制时可通过快捷键（Backspace）撤销。

①创建：可以通过快捷键（F2）快速使用线标注工具。

②属性与测量：可以为线设置不同的颜色与透明度，并为它添加相应的名称与简介。线段长度测量结果可以在右侧属性栏的下方找到。

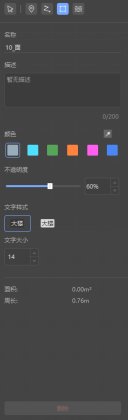

4）面标注：一般用于表达一个特定区域，如施工区域、受灾区域、滑坡范围、规划区等，绘制时可通过快捷键（Backspace）撤销。

①创建：可以通过快捷键（F3）快速使用面标注工具。

②属性与测量：可以为面设置不同的颜色与透明度，并为它添加相应的名称与说明。测量结果可以在右侧属性栏的下方找到。

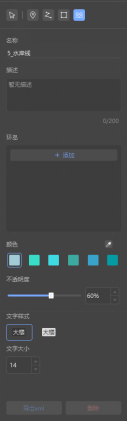

5）水岸线：绘制并导出水岸线，可与重建大师联动自动修补水面。

绘制方式与面标注一致，同时增加环岛绘制应对复杂水面。

6）导入标注文件：选中【标注图层-更多】点击【导入标注文件】进行标注文件导入。

①支持点、线、面kml文件导入；

②支持点、线、面、水岸线dvp文件导入；

③支持单个点、线、面kml/dvp文件单独导入，也支持批量导入，导入后左侧面板标注信息下方新建kml/dvp名称的文件夹。

7）导出标注文件：选中【标注图层-更多】点击【导出】进行标注文件导出，默认路径为上一次的输出目录。

①点、线支持kml、dvp格式导出；

②面仅支持kml格式导出；

③水岸线仅支持xml格式导出；

④支持整体标注导出、单个标注导出、多个标注同时选中导出。



图 标注

3.测量

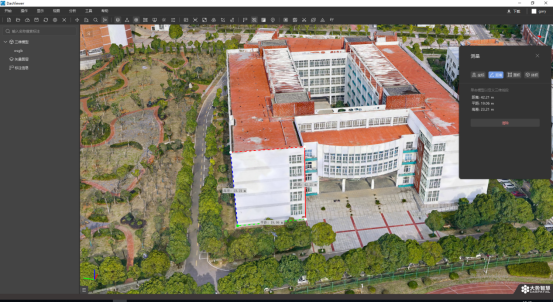

测量功能一共有4种测量方式，如图所示。

坐标测量：鼠标左键单击模型绘点，可选择对应的空间参考坐标，单击选点后，同时在视图中显示该点的坐标X、Y、Z，测量结果保留6位小数；

距离测量：鼠标左键单击模型绘制线段，支持打多个点绘制折线，绘制时可通过快捷键（Backspace）撤销。在视图中“红色”线显示绘制的轨迹并显示总距离，“绿色虚线”显示起点与终点的“平距”，“蓝色虚线”显示起点与终点的“高差”。被模型遮挡部分显示为虚线，未被遮挡视线部分显示实线，测量结果保留2位小数；

面积测量：鼠标左键单击模型绘制曲面，双击以关闭多边形，绘制时可通过快捷键（Backspace）撤销，绘制完成自动计算周长及面积，测量结果保留2位小数；

体积测量：单击模型以定义基准面，双击闭合结束绘制，绘制时可通过快捷键（Backspace）撤销。可设置基准面高程以及采样距离，自动计算得到周长、面积、填挖方分析等，测量结果保留2位小数。

图 测量

4.土方测量

目前该功能仅对登录用户开放，用户需注册大势智慧账号并登录即可体验。

该功能可以测量选定基础表面和模型之间的体积。具体操作流程如下：

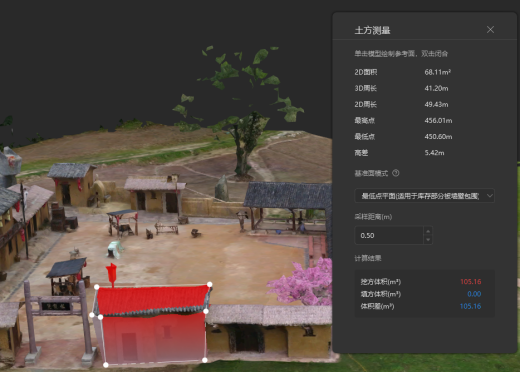

1）单击鼠标左键绘制所要测算的区域，每次单击都会创建一个顶点并形成体积的基础表面，双击完成多边形绘制。

图 绘制测算区域

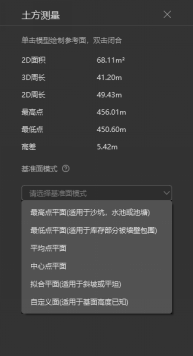

2）在进行土方量算前，可按需选择基准面模式，根据多边形的点确定基准面高程。

①最高点平面：基础表面平行于 XY 平面，高度位于所有顶点的最高高度。当所需的计算是沙坑、水池、池塘等的填充量时，推荐选项。

②最低点平面：基础表面平行于 XY 平面，高度位于所有顶点的最低高度。当部分边界不可见时的推荐选项，例如，库存部分被墙壁包围。

③平均点平面：底面平行于 XY 平面，高度为所有顶点的平均高度。

④中心点平面：它连接最高点和最低点之间且基础表面平行于 XY 平面，高度位于所有顶点的最高高度，低度位于所有顶点的最低高度。

⑤拟合平面：将平面拟合到顶点，以便所有顶点与基础表面的距离最小。当堆料的整个边界可见并且基面是具有相同高度的坚硬表面、斜坡或平坦时，推荐选项。

⑥自定义面： 底面平行于 XY 平面，高度为自定义高度。当库存被墙壁包围并且只有部分或没有边界可见时推荐选项，但平坦基面的高度是已知的。

图 选择基准面模式

3）设置基准面模式和采样距离后，点击开始计算，即可得到土方量算结果。

①挖方体积（ m³ ）： 高于体积基础的体积。体积是在体积基础和 DSM 定义的表面之间测量的。

②填方体积（ m³ ）： 低于体积基础的体积。体积是在体积基础和 DSM 定义的表面之间测量的。

③体积差（ m³ ）： 体积差 = 填方体积 － 挖方体积。

图 土方量算结果

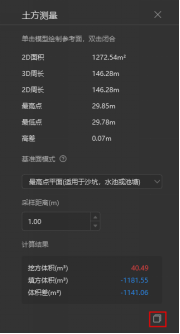

4）点击复制按钮，复制土方量算界面上所有计算结果；

图 土方量算结果复制
