Cadence的仿真图像利用matlab完美展示用于论文中的仿真结果展示

我们面对cadence中的仿真图像，觉得非常不错却又不能拿来用在论文中，非常懊恼。本文会为你详细解决该问题。

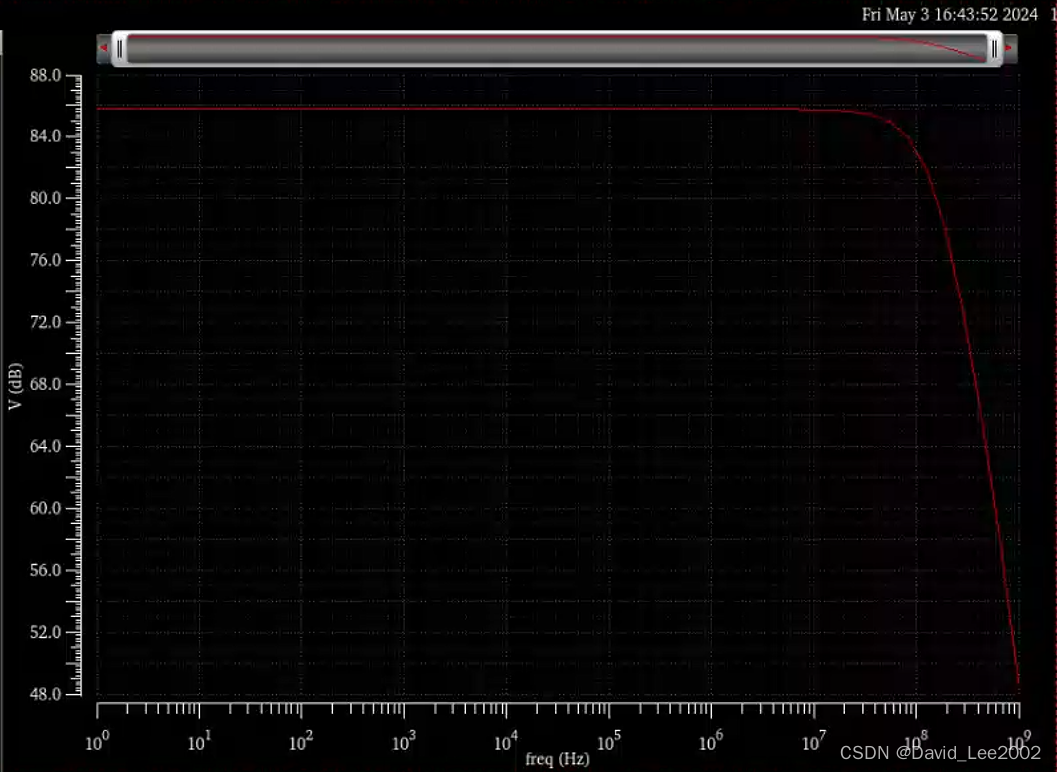

下图是我在cadence中获得的放大器增益曲线

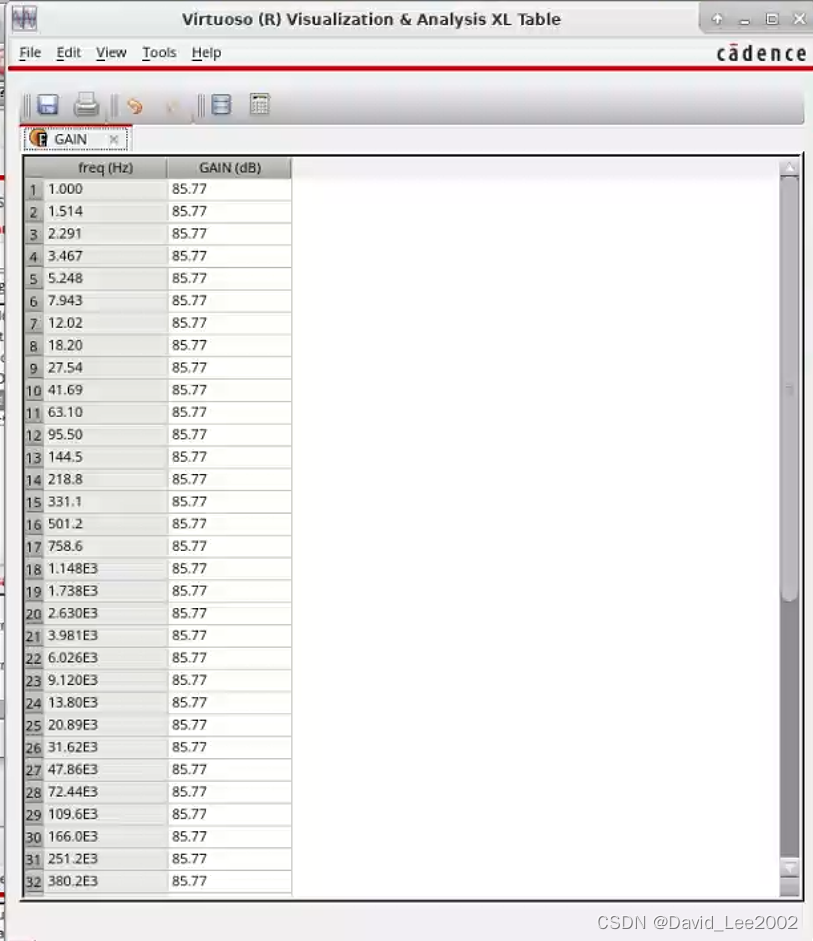

首先选中该曲线右键，依次点击send to-table-new window，然后你会将曲线上的51个数据点导出，界面如下：

如果你也像我一样没有权限将其保存为csv文件并导出，那么你需要将两列分别复制。复制方式为右键每列的第一个数据，点击Copy To ClipBoard。然后打开EXCEL将数据复制，此时已经把第一列数据复制到EXCEL里。第二列数据同理。

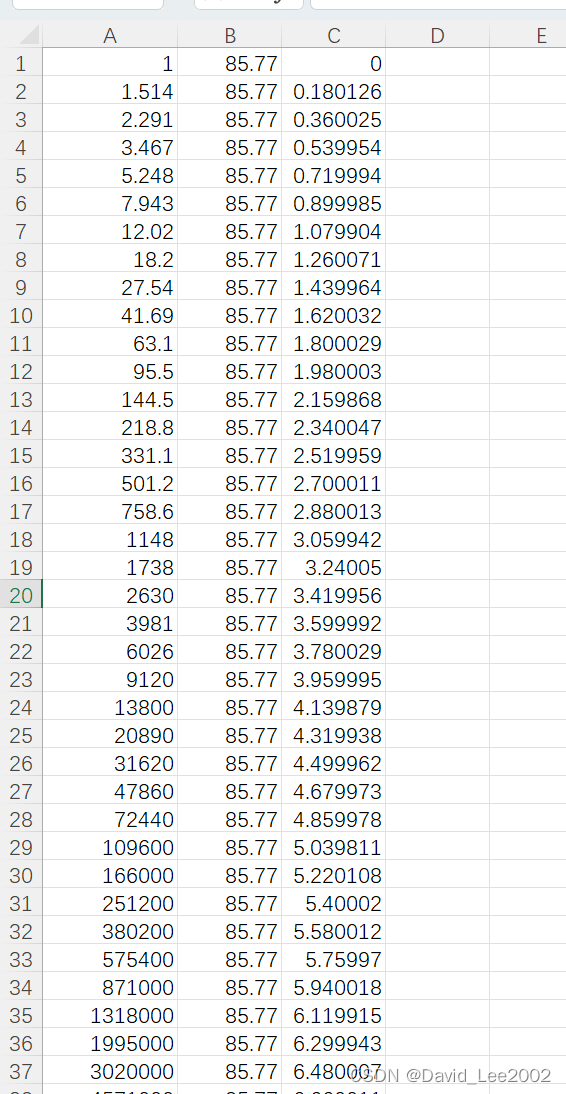

我们一般绘制的幅频特性曲线，频率轴坐标均采用的是log形式，因此为了方便起见，现在EXCEL中做数据处理，利用自带的lg函数将频率一列转化为对数形式。最终EXCEL如下：

接着，打开matlab2023b，输入如下代码。

[num]=readtable('D:\data-handle\DATA1.xlsx');%readtable函数读取EXCEL所在具体路径位置
num1=num.Var3;%生成的变量为table形式，利用特定语法提取每一列的数据
num2=num.Var2;
P= polyfit(num1, num2, 8)   %八阶多项式拟合（依据具体情况而定阶数）

xi=0:.2:10;

yi= polyval(P, xi);  %求对应y值

plot(num1,num2,'LineWidth',1);%绘制拟合曲线，线宽为1
xlabel('freq(Hz)');
ylabel('V(dB)');%横纵坐标图例
set(gca,'FontWeight','bold');%坐标字体粗细
set(gca,'FontSize',20);%字体大小
set(gca,'FontName','Times')%字体样式，Times new Roman

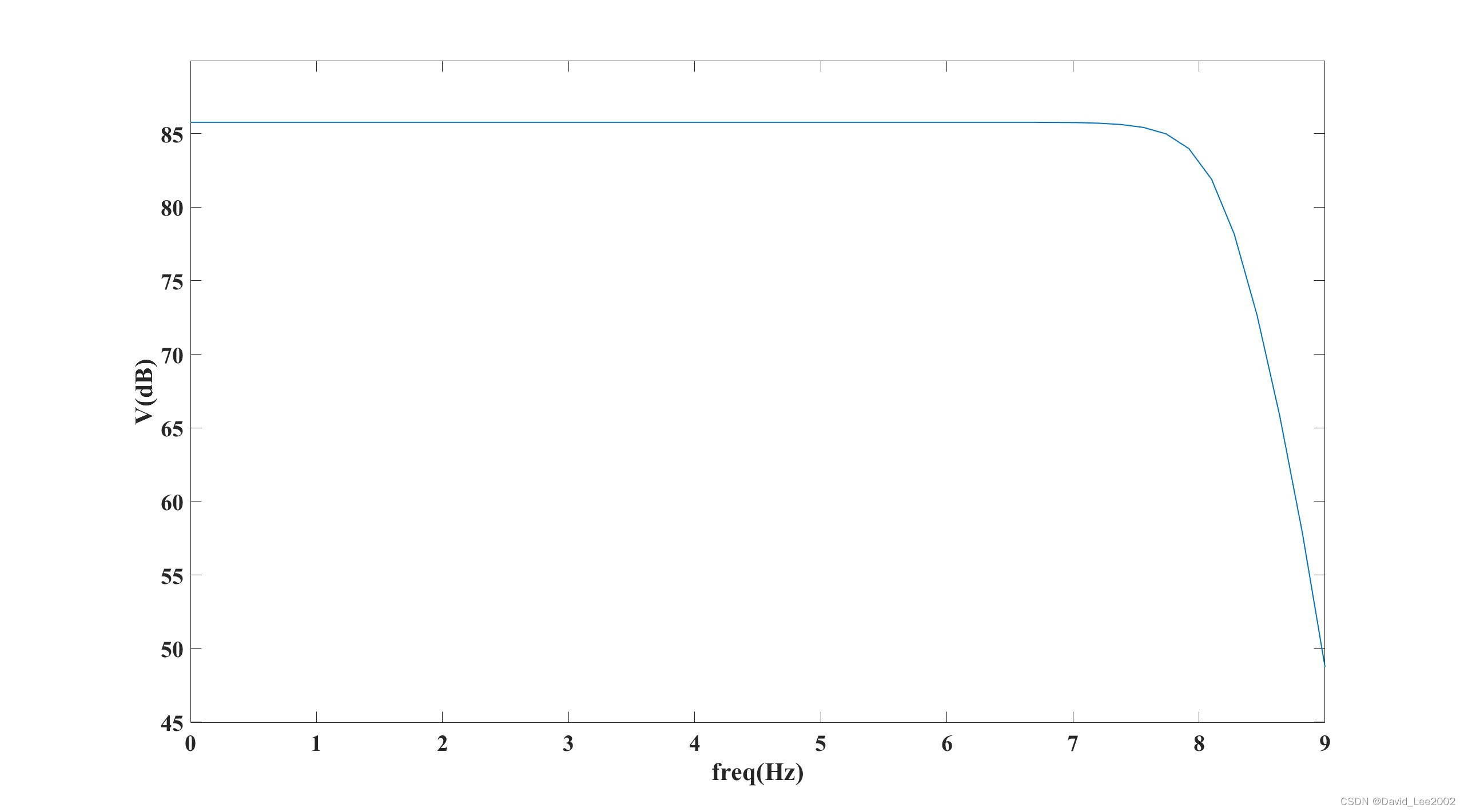

可得到如下图像：
