链路和端口类型 以及单臂路由

又是枯燥的理论知识：

链路类型分为access（接入链路）、trunk（中继链路）。

access 承载一个vlan的数据，常常用于连接终端设备

trunk    中继链路，可以看做多个access业务，即可以通过多个vlan的数据。

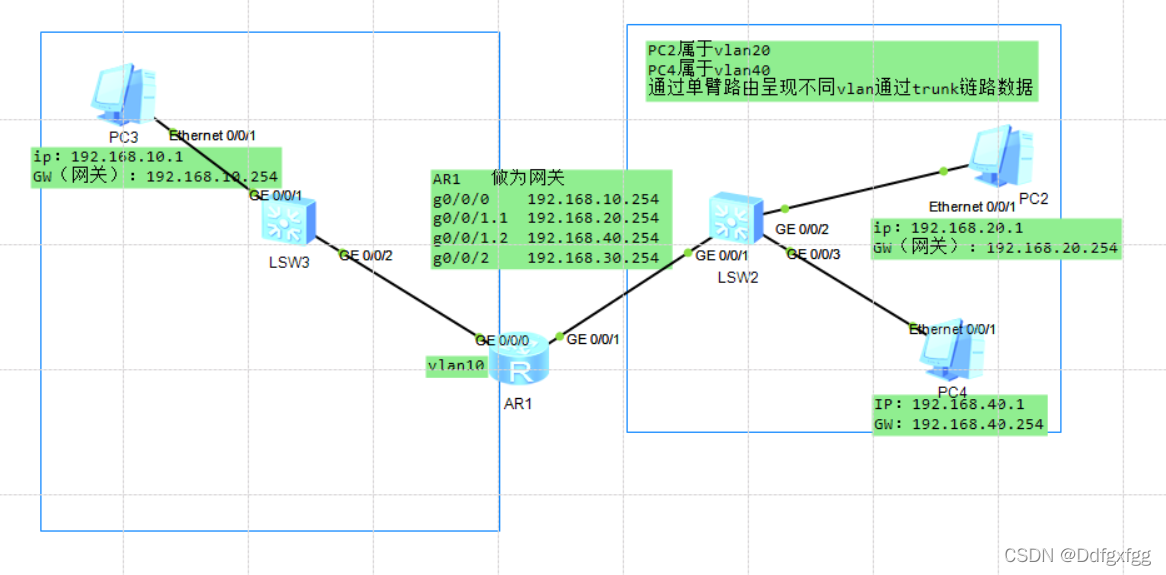

左半边区域

 省略各个PC配置ip。

主要是指出交换机与路由器直连端口互联的另一种方式。

进入SW3的g0/0/1口配置为access链路类型，划入vlan10中

[SW3]vlan 10    #创建vlan10  否则划入vlan10时会报错

[SW3]interface g0/0/1   #进入与终端相连接的g0/0/1接口

[SW3-GigabitEthernet0/0/1]port link-type access     #设置链路类型为access
[SW3-GigabitEthernet0/0/1]port default vlan 10       #将接口划入vlan 10 中

此时需要说明SW3与R1相连的接口也设置为access 且划入vlan10 中

[SW3]int g0/0/2

[SW3-GigabitEthernet0/0/2]port link-type access
[SW3-GigabitEthernet0/0/2]port default vlan 10

配置R1的g0/0/0接口，此接口作为vlan10 的网关，则设置接口ip

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24

此时PC1可以ping通网关192.168.10.254

此时设置右边区域

SW2的配置

[SW2]vlan batch 20 40    #分别创建PC2和PC4的vlan
[SW2]int g0/0/2                #分别进入相连接的端口设置响应的vlan
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default  vlan  20
[SW2-GigabitEthernet0/0/2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default  vlan  40
[SW2]int g0/0/1                #设置与路由器相连的接口为trunk
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass  vlan 20 40   #允许两个终端所属的vlan通过
[SW2-GigabitEthernet0/0/1]undo port trunk allow-pass  vlan  1 #删除vlan1 以免出现对实验的影响

R1的配置

单臂路由的配置

[R1]
[R1]int g0/0/1.1
[R1-GigabitEthernet0/0/1.1]dot1q termination vid  20  #设置封装模式为dot1q 且所属vlan为vlan 20
[R1-GigabitEthernet0/0/1.1]ip address 192.168.20.254 24   #设置网关ip
[R1-GigabitEthernet0/0/1.1]arp broadcast  enable    #开启arp广播，否则导致PC2和PC4无法通信
[R1-GigabitEthernet0/0/1.1]int g0/0/1.2
[R1-GigabitEthernet0/0/1.2]dot1q termination  vid  40 #设置封装模式为dot1q 且所属vlan为vlan 40
[R1-GigabitEthernet0/0/1.2]ip address 192.168.40.254 24
[R1-GigabitEthernet0/0/1.2]arp broadcast  enable

总结

右半边R1和SW2通过trunk链路说明了trunk链路可以同时通过多个access数据。

个人学习笔记，如有错误，欢迎指正。
