电子元器件——电感参数与选型

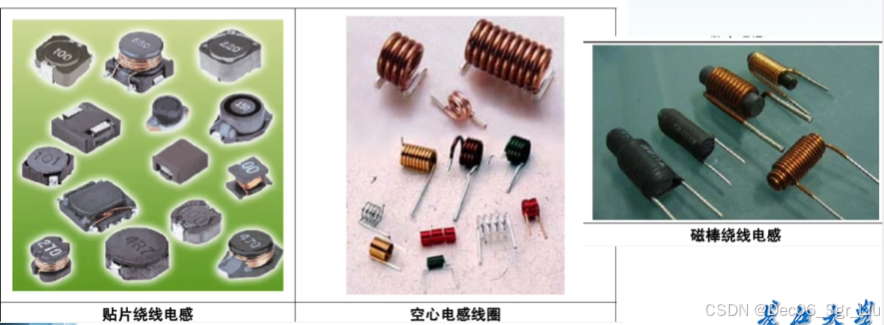

电感按封装可以分为直插和贴片两种。

拿一根导线在笔上绕几圈，取下来就是一个空心电感，如果拿一个铁芯，在铁芯上绕相同的圈数，加了铁芯的电感量是没有加铁芯的几千倍甚至上万倍，所有电感一般是有铁芯的。

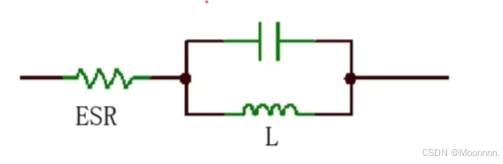

电感的模型如下图：

一、电感的主要参数

电感的重要参数主要有：精度、通流能力（lrms）、直流电阻（DCR）、自谐振频率（SRF）、饱和电流（lsat）。

1. 精度

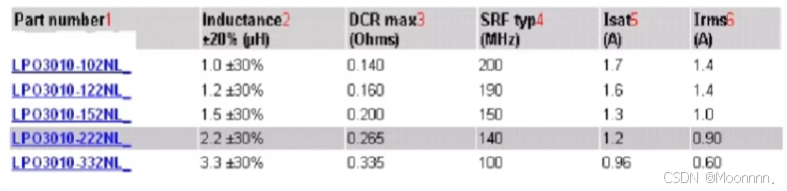

上图中的电感精度为±30%。

2. 直流电阻（DCR）

电感的直流电阻值，由绕线圈数和线的直径决定。一般绕电感的线越粗，DCR越小，开关电源中为了提高效率可以采用DCR比较小的电感。

DCR越小越好，DCR越小，消耗在DCR上的能量就越小，效率越高。

3. 通流能力（lrms）

电感由于有电阻损耗所以会发热，在热量不损坏电感的情况下，最大允许持续流过的电流。

4. 自谐振频率（SRF）

由于电感中的寄生电容，电感和自身的寄生电容有谐振频率，这个频率处电感阻抗最大，超过谐振频点阻抗开始下降，呈现容性。

5. 饱和电流（lsat）

带有磁芯的电感，当电流增大到一定程度时，磁场强度不再增加，继续增大电流则元件的电感量将迅速下降。这个电流称为饱和电流，所以要是带磁芯的电感正常工作，不能使电流峰值超过饱和电流。不带磁芯的空心电感不存在饱和电流，其磁场随电流增大而增大，电感量不变。

二、贴片电感命名规则

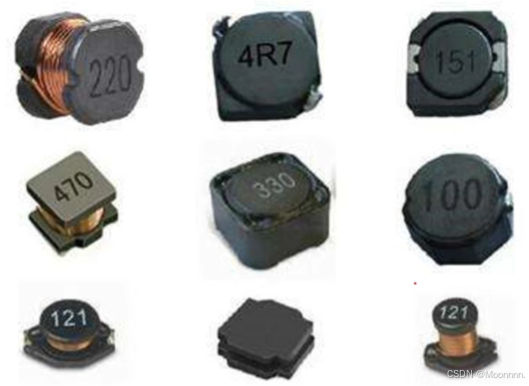

通道加上的数字一般为3位，最后一位为10的幂，最后一位之前的数为乘数。例如上图中的电感151中的15为乘数，最后一位1为10的幂，单位为uH。

如果电感上写了R，就把R当做小数点，上图中的4R7 = 4.7uH

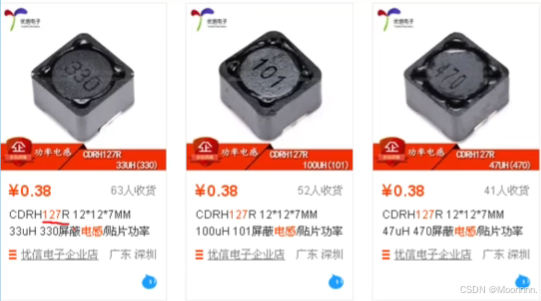

常用的电感为127R的型号，意味着电感的长宽为12mm，高为7mm。

三、特殊的电感

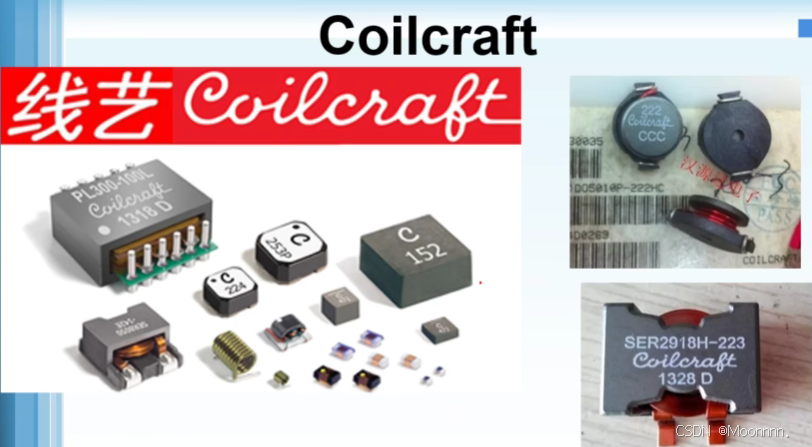

线艺贴片电感上的数字一般为3位，最后一位为10的幂，最后一位之前的数为乘数。比如上图中的电感151中的15为乘数，最后一位1为10的幂，单位为nH。

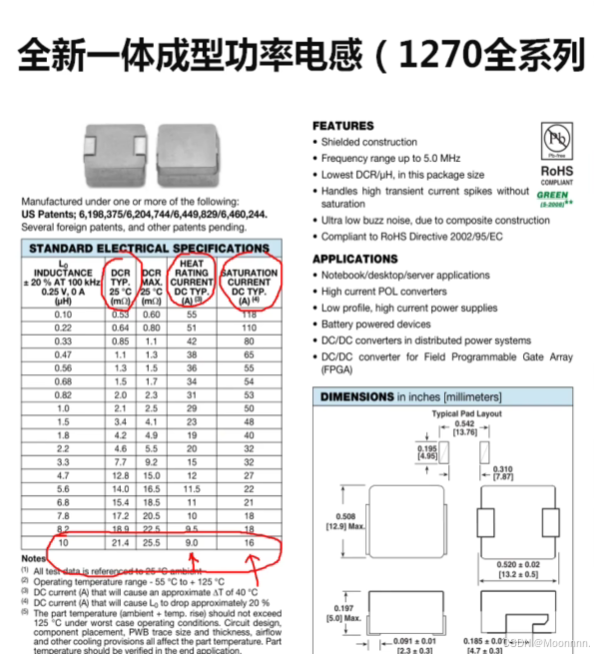

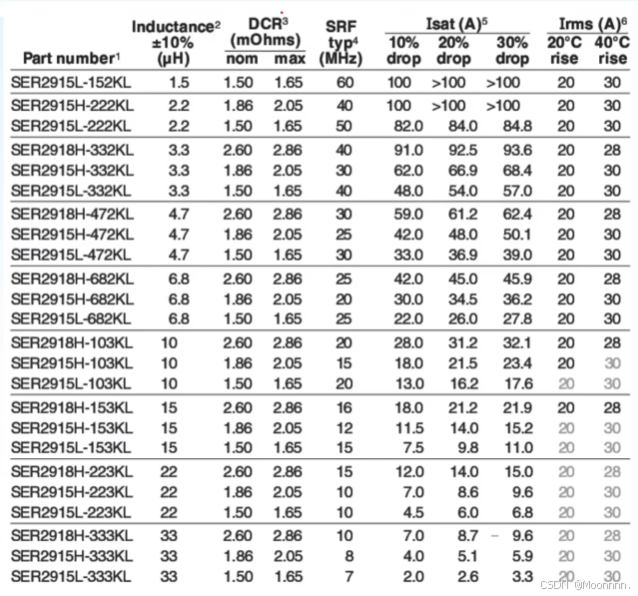

下图为COILCRAFT代拟稿的参数表。

在选择电感的时候，取 Isat 和 Irms 中较小的一个再乘以0.8，即可达到降额使用的目的。

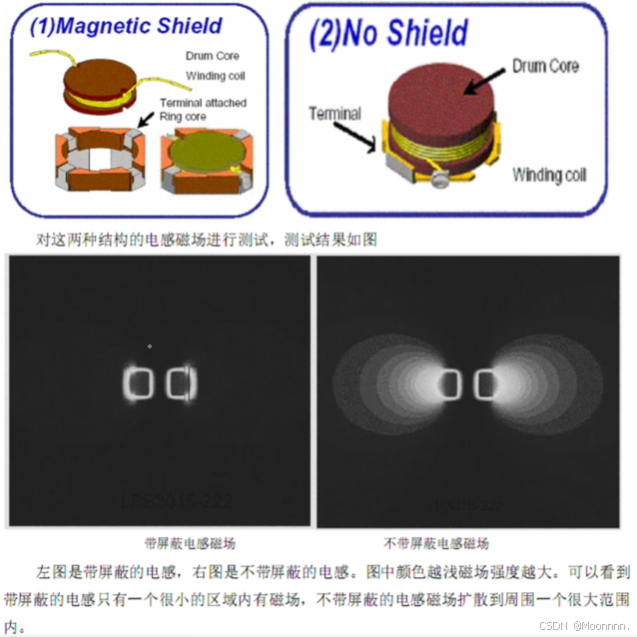

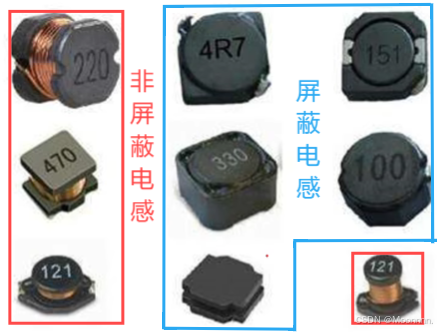

四、屏蔽电感与非屏蔽电感

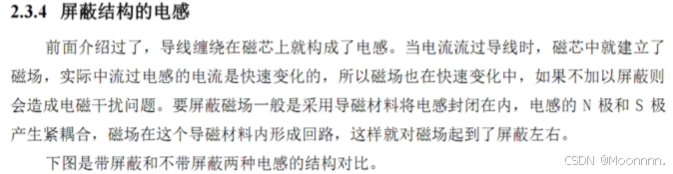

为什么使用屏蔽电感更好？

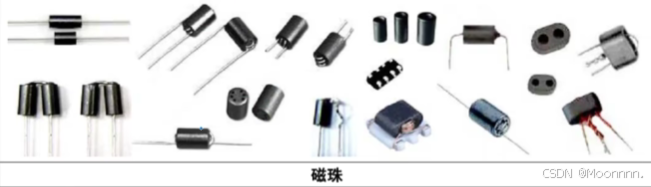

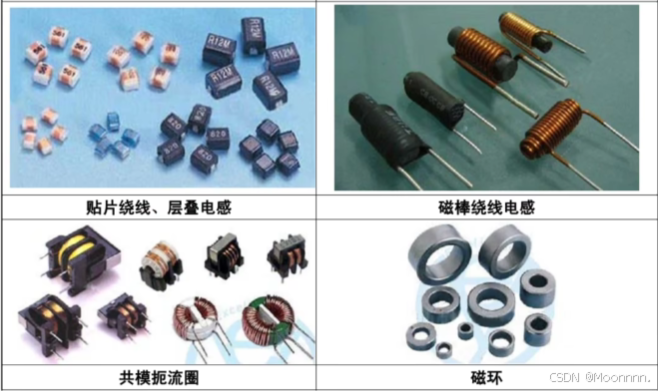

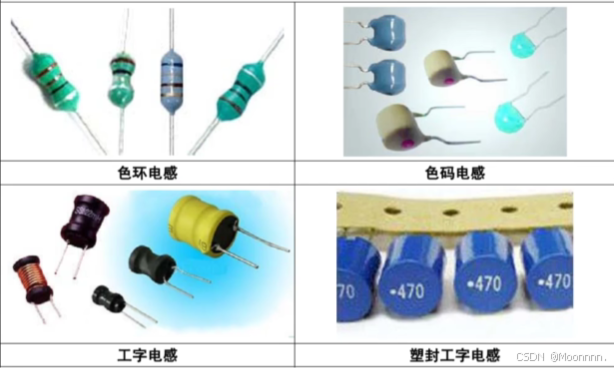

五、常用电感实物图



注：本文出自对bilibili 唐老师讲电赛之唐老师讲电子器件（1）电感参数与选型 内容的学习笔记。
