S7-1200的Socket通信设置

S7-1200的Socket通信设置

1.S7-1200设置客户端

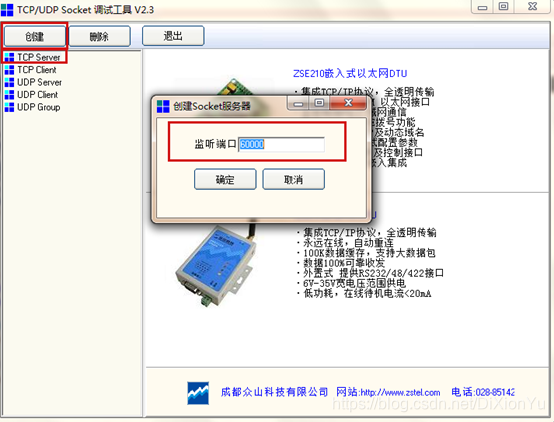

1.1设置服务器的端口号





1.2建立S7-1200程序

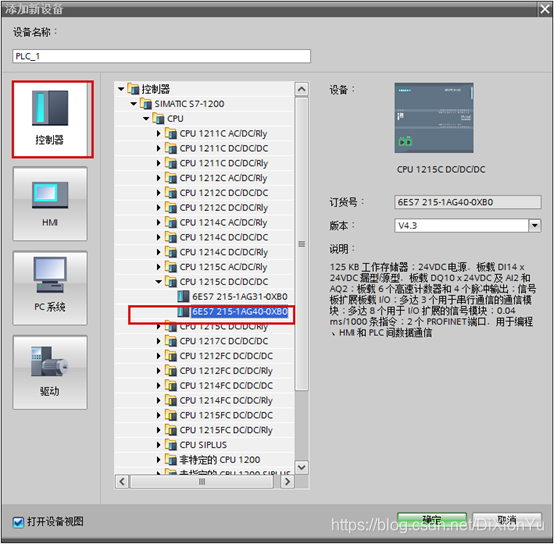

拉出适合的硬件模块

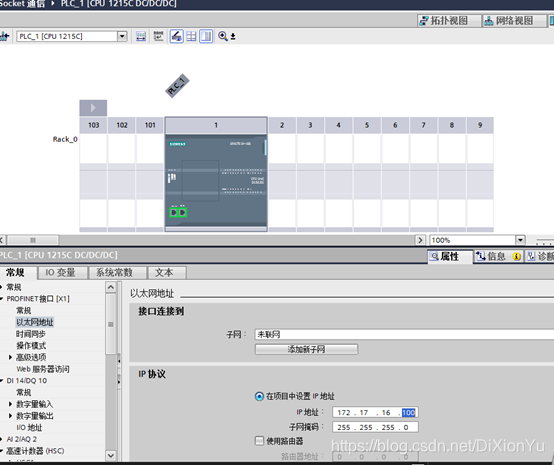

1.3配置PLC的以太网地址



1.4选择合适的通讯模块组合

一般的通讯模块组合可选择：

1.TCON，TSEND，TRCV

2. TSEND _C和TRCV

3. TRCV_C和TSEND

本文使用第一种方式。

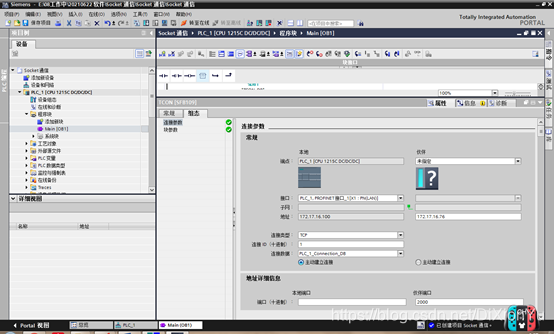

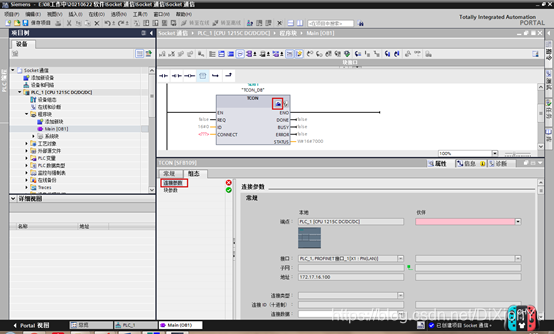

1.5拉出相应的通讯模块，配置其组态



1端点设置为未指定

2根据需求填写相应的配置地址

3根据需求选择建立连接（本地主动建立连接为设置PLC为客户端）

4指定伙伴端口



1.6建立发送模块数据块

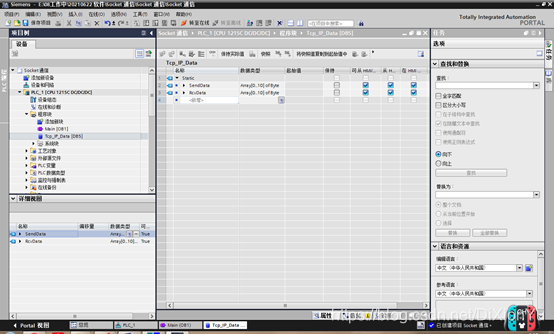

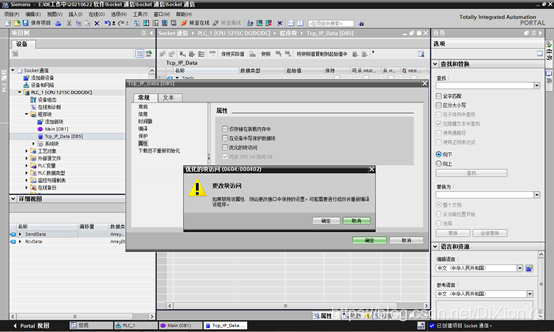

建立接收数据块与发送数据块，并取消该数据块的块优化访问

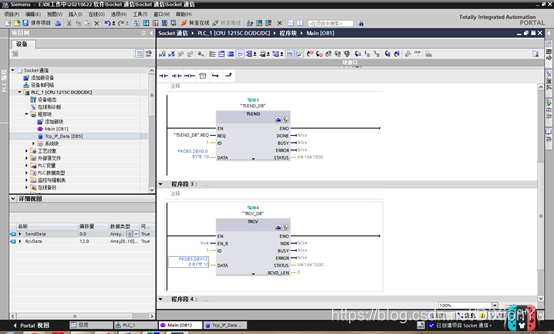

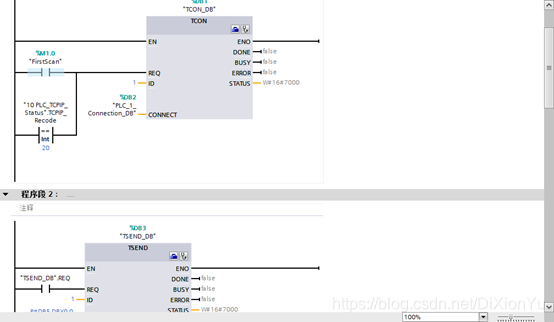

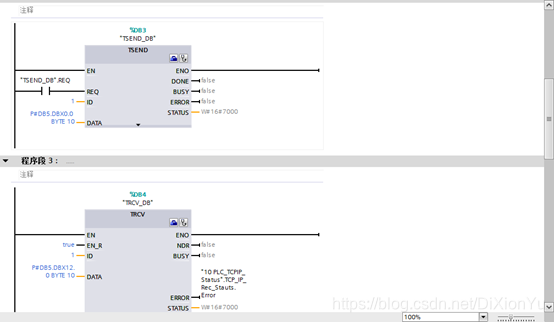

1.7拉出相应的TSEND，TRCV模块



至此，PLC相关的配置设置完成

2测试部分

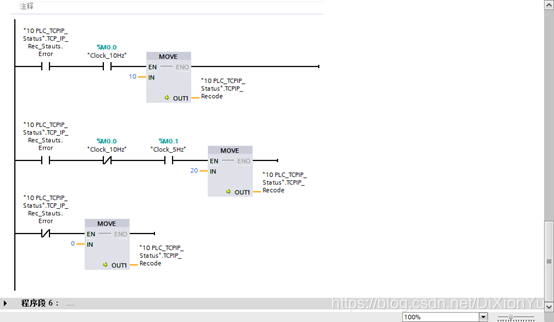

2.1增加自动连接失败自动重连的方式







2.2将程序下载至程序

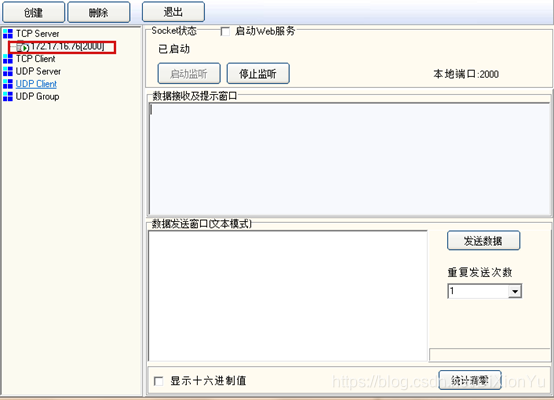

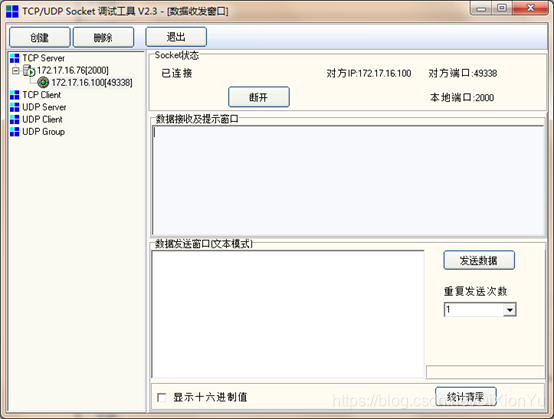

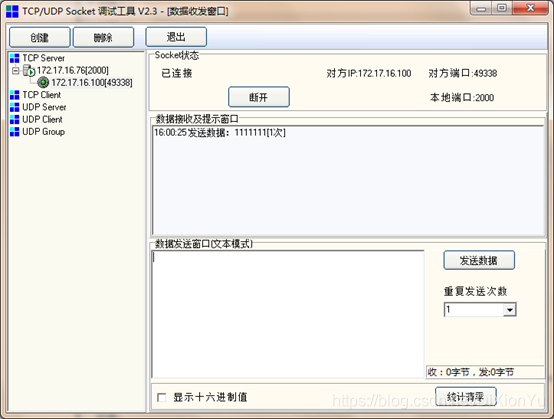

2.3在Socket检查是否连接成功

可能会未有连上的可能，将通信助手添加至允许防火墙中即可

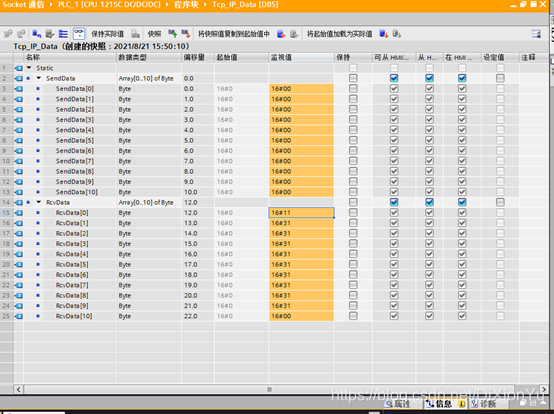

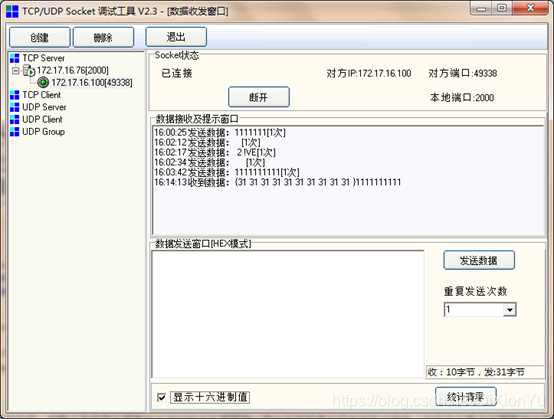

2.4在Socket服务器上发送数据值PLC

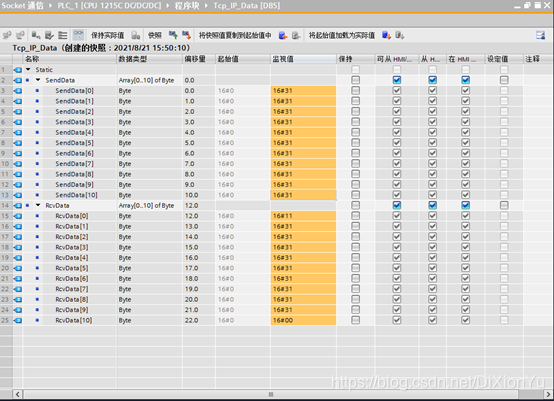

2.5在PLC上发送数据
