两相交错并联同步整流双向Buck Boost变换器仿真
所有开关管均可实现ZVs软开关
Buck模式
输入:200-360VDC 额定280VDC
输出:140VDC 10A
开关频率:10kHz
Boost模式:
输入:120-160VDC 额定140VDC
输出:280VDC 10A
开关频率:10kHz
ID:1333720057599671
一个搞电的研究僧
在现代电力系统中,直流供电系统被广泛应用于各种场合,例如数据中心、电动车充电桩以及新能源发电系统等。其中,变换器是直流供电系统中的核心部件之一,它能够将电源的电压和电流进行转换,以满足不同设备的需求。
本文将围绕"两相交错并联同步整流双向Buck Boost变换器仿真"这一主题展开讨论。该变换器采用了两相交错并联的结构,能够实现高效的电能转换,同时还具备ZVs软开关的特点。

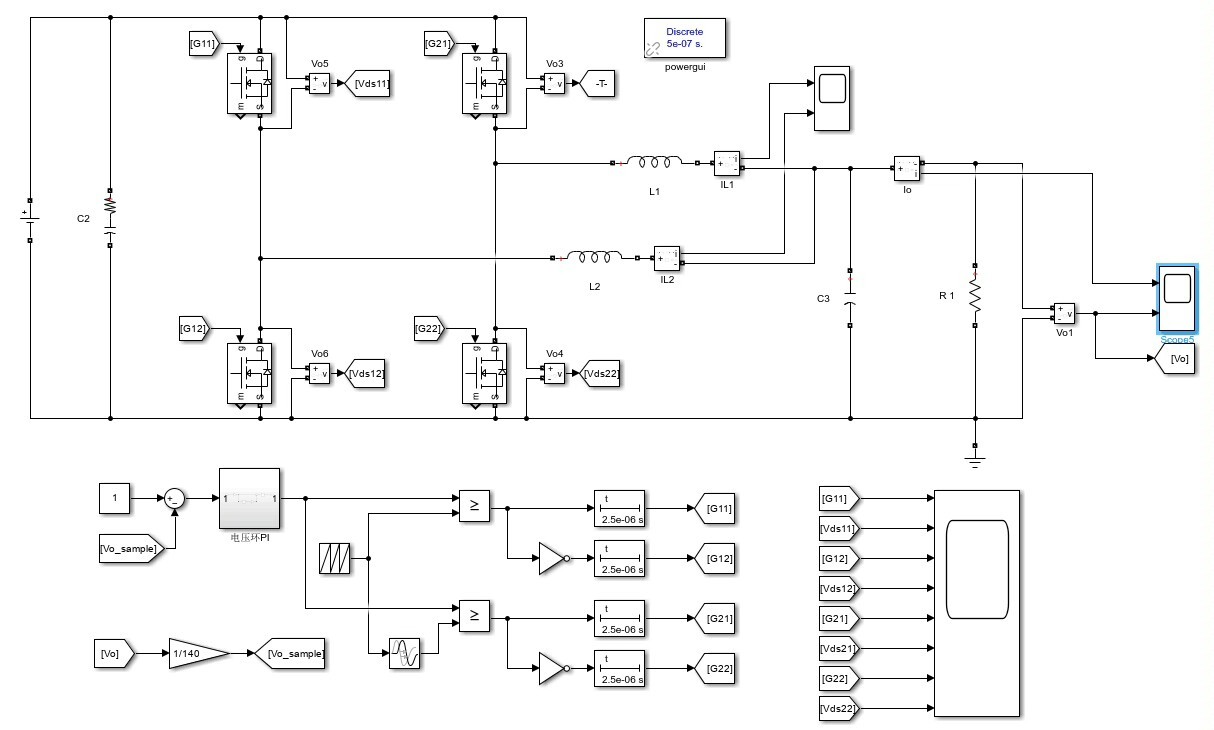

首先,我们先来了解一下Buck模式下的工作原理。该模式下的输入电压范围为200-360VDC,额定输入电压为280VDC。输出电压为140VDC,输出电流为10A。开关频率为10kHz。在Buck模式下,变换器的输出电压低于输入电压,因此需要通过降压的方式进行转换。具体而言,当开关管导通时,电感储能,而当开关管关断时,电感释放储能,通过二极管将储能电流输出至负载,实现输出电压的降压。值得注意的是,这里的开关管能够实现零电压开关(ZVs)操作,这意味着可以减小开关管的开关损耗,提高整个系统的效率。

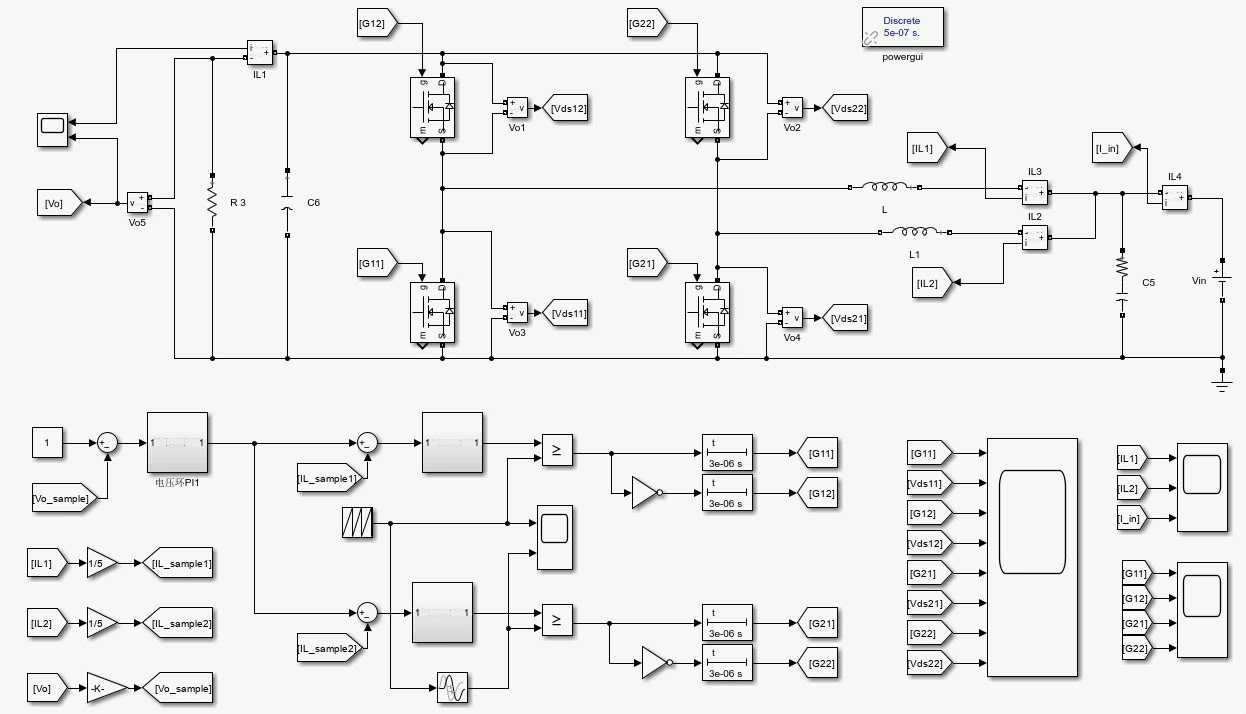

接下来,我们再来介绍Boost模式下的工作原理。该模式下的输入电压范围为120-160VDC,额定输入电压为140VDC。输出电压为280VDC,输出电流为10A。开关频率为10kHz。与Buck模式不同,Boost模式下的输出电压高于输入电压,因此需要通过升压的方式进行转换。在Boost模式中,当开关管导通时,电感储能,而当开关管关断时,电感释放储能,通过二极管将储能电流输出至负载,实现输出电压的升压。同样地,这里的开关管也能够实现ZVs软开关操作,提高系统效率。
整流是直流供电系统中必不可少的一个环节,因为直流电源所提供的电能需要经过整流变换才能供给负载。在双向Buck Boost变换器中,同步整流技术被应用到了整流环节中。传统的整流方式是通过二极管进行整流,但是二极管存在导通压降,会导致能量损失。而同步整流技术则采用开关管替代二极管,可以减小导通压降,提高整流效率。在双向Buck Boost变换器中,所有开关管均可以实现ZVs软开关,从而保证整流过程的高效率。

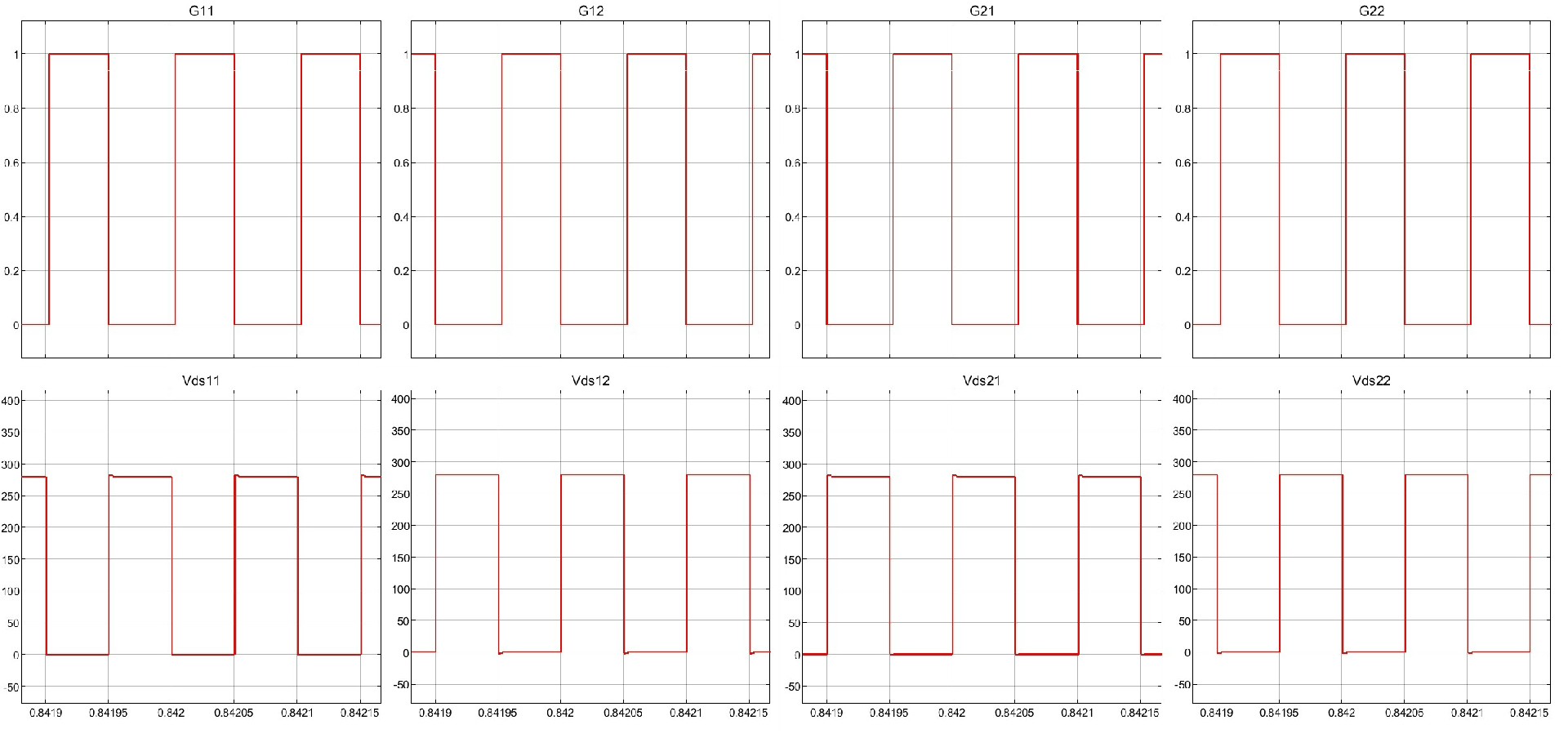

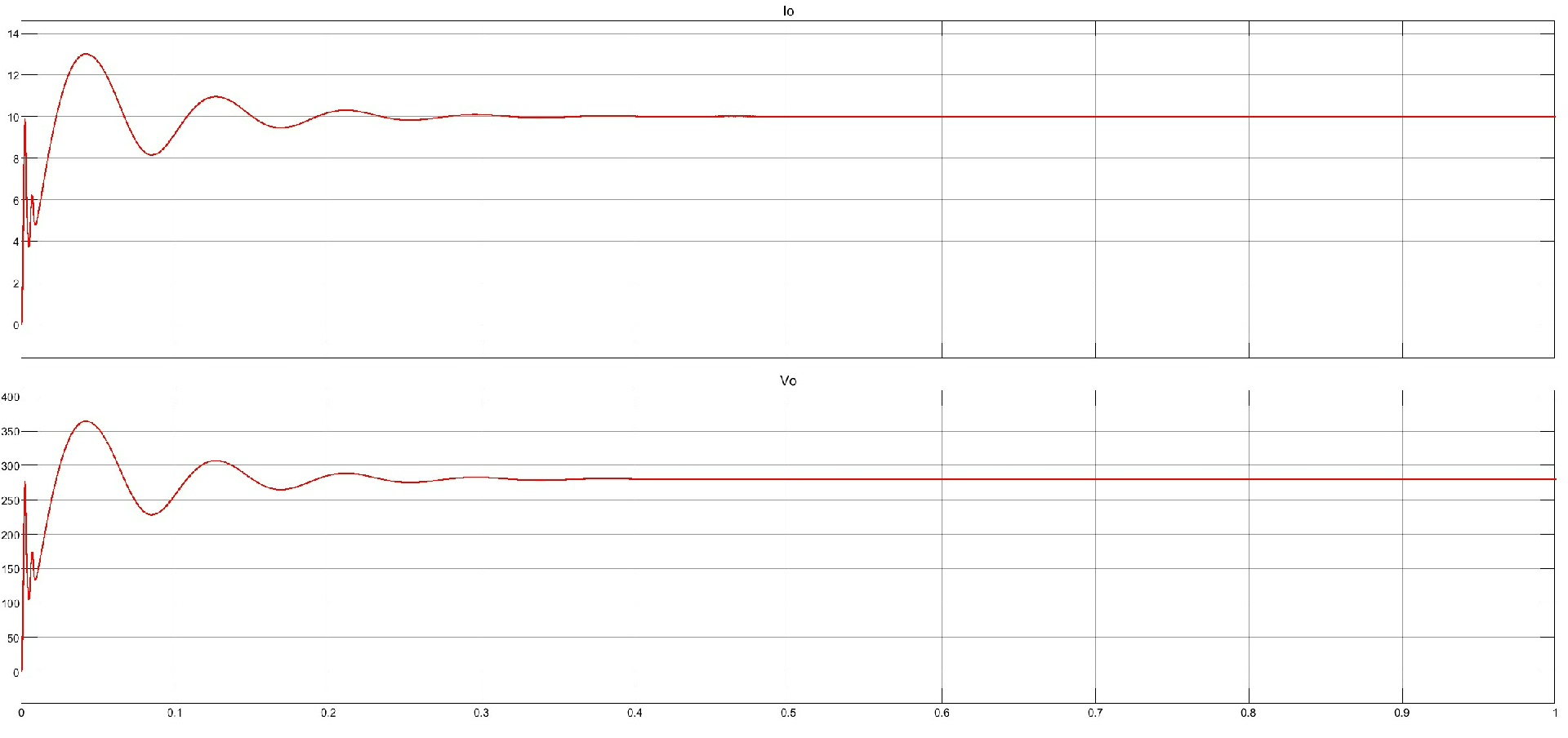

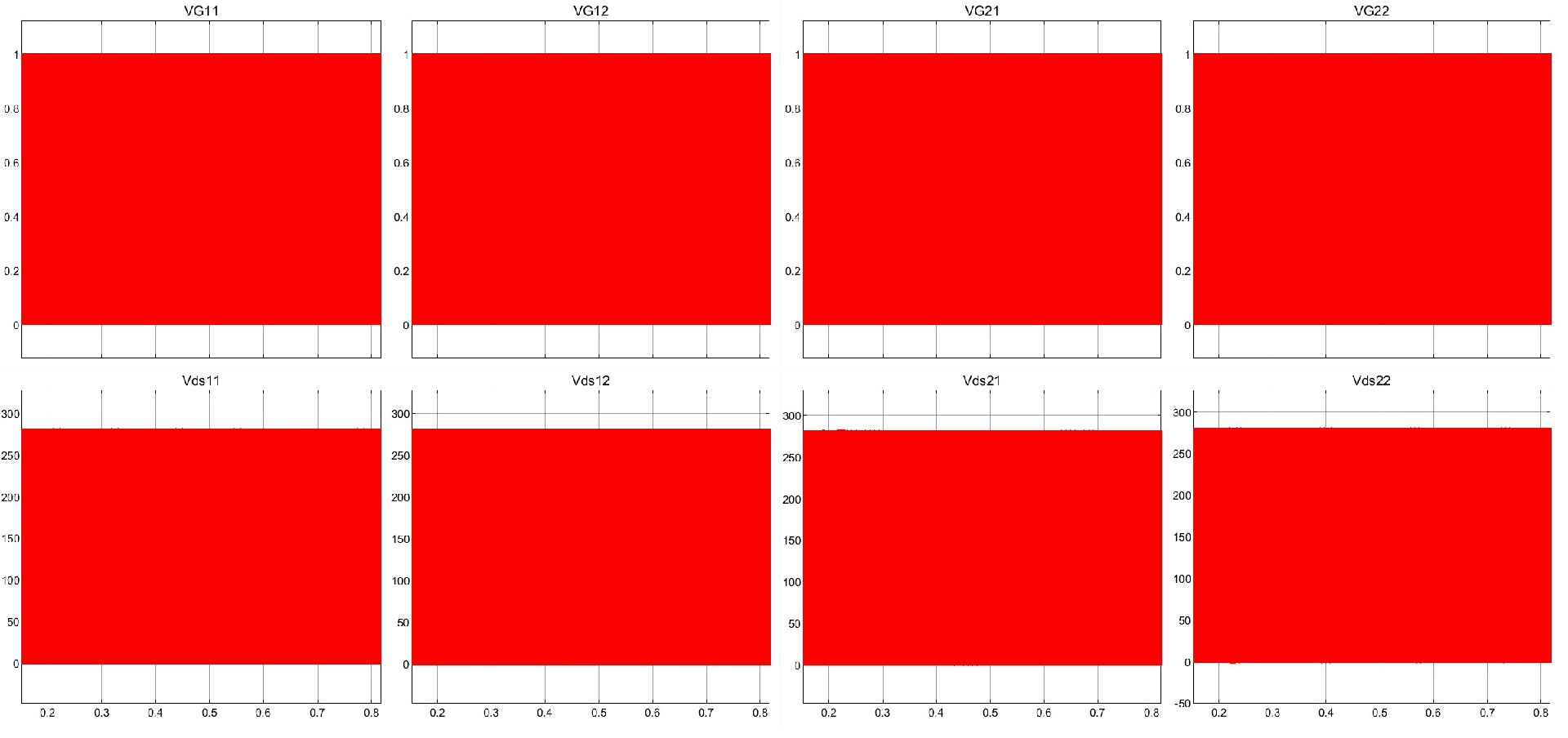

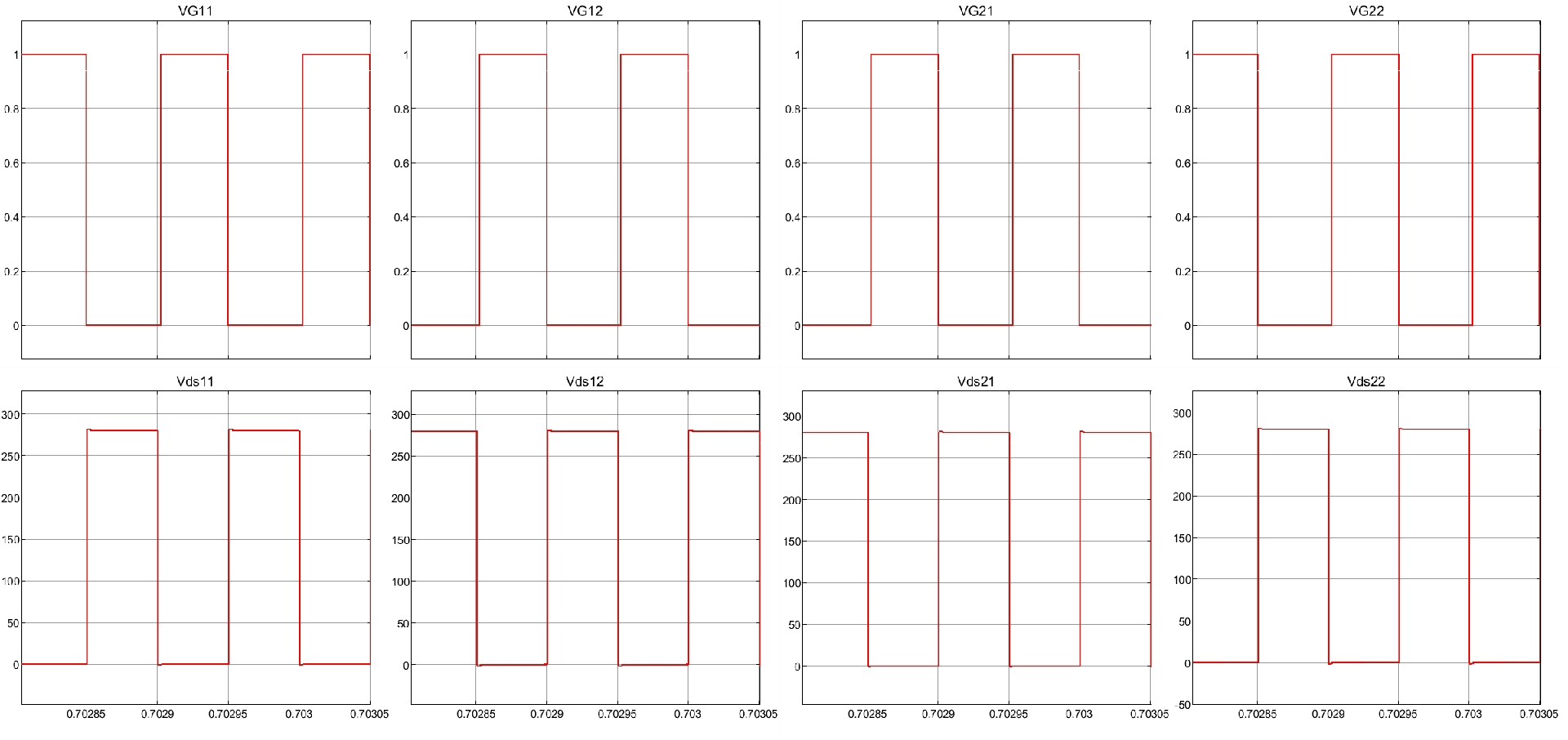

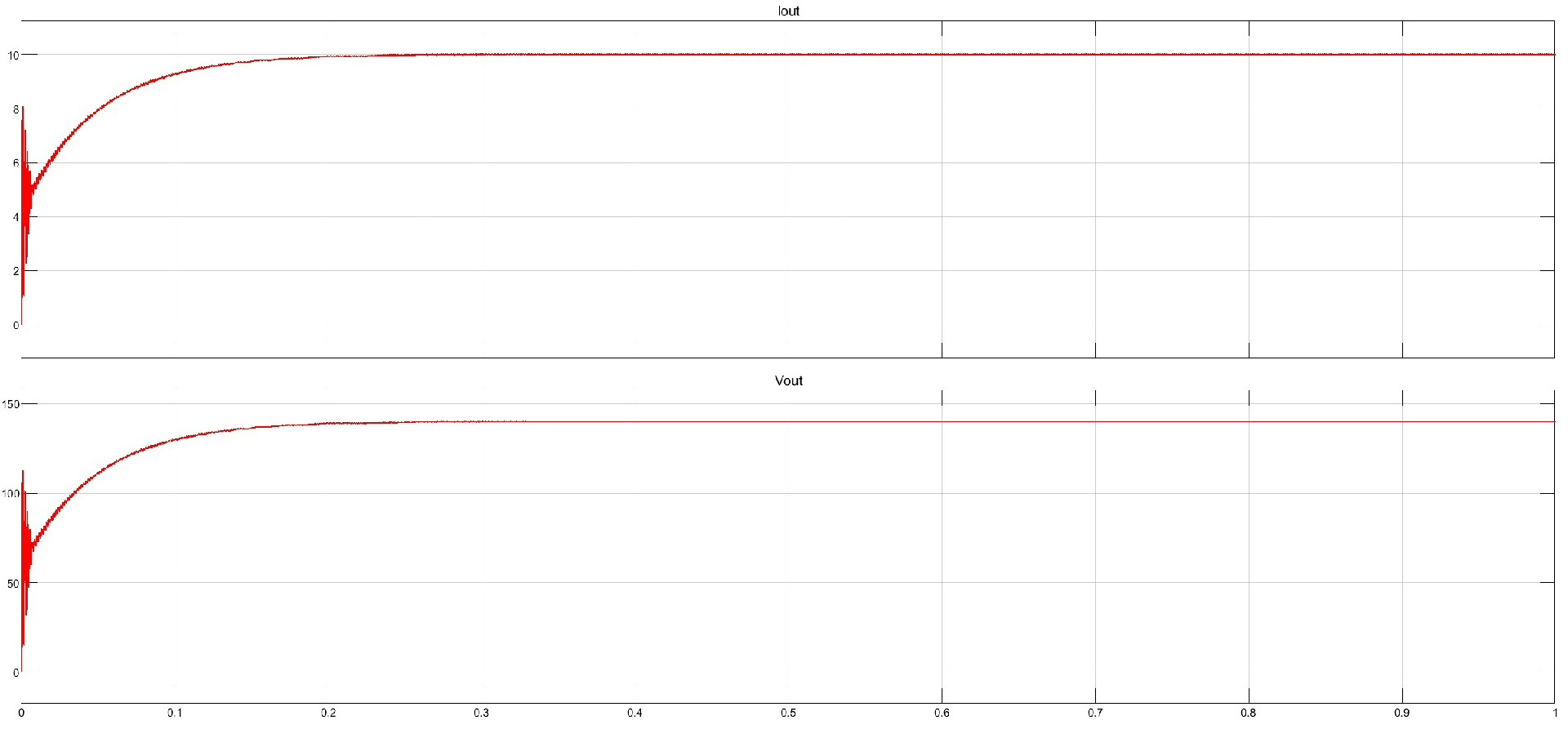

为了验证所设计的双向Buck Boost变换器的性能,我们进行了仿真实验。通过控制开关管的导通和关断时间,我们可以得到不同输入电压下的输出电压和输出电流曲线。仿真结果表明,所设计的变换器能够满足输入电压范围内的要求,输出电压和输出电流稳定在设定值附近,并且具备较高的效率。
综上所述,本文围绕两相交错并联同步整流双向Buck Boost变换器进行了详细的讨论。通过对Buck模式和Boost模式的工作原理进行说明,以及对同步整流技术的介绍,我们了解了该变换器的设计思路和优势。同时,通过仿真实验的结果验证了所设计的变换器的性能。这种双向Buck Boost变换器在直流供电系统中具有广泛的应用前景,可以提高系统的效率和可靠性,满足不同设备的电源需求。
