1 原理说明

与之前USB网卡空口抓包思路是一样的，借助Linux虚拟机的驱动开启网卡监听模式，再使用rpcapd开启，最后在Windows下使用Wireshark远程抓包连接监听接口。

难点在于让电脑内置网卡连接到Linux虚拟机。目前最简单的方法就是使用微软自带的虚拟机Hyper进行PCI直通，需Win10或以上系统，不能保证成功，而且操作使用上相比USB网卡抓包方案会更繁琐一些。

1.1 支持网卡

CommView For WiFi（能实现Windows内置网卡抓包的一个软件）提供了一些支持抓包的网卡资料，根据这个资料我们能得知有哪些网卡支持监听功能。

参考来源：Download CommView for WiFi

Adapter	Standard	802.11 Bands	Form Factor	Supported OS
Intel AX200, AX201	WiFi6 (ax)	2.4 GHz/5 GHz	Integrated	Windows 10 or higher
Intel AX210, AX211	WiFi6E (ax)	2.4 GHz/5 GHz/6 GHz	Integrated	Windows 10 or higher
Intel AX411	WiFi6E (ax)	2.4 GHz/5 GHz/6 GHz	Integrated	Windows 10 or higher
Killer Wi-Fi 6 AX1650w, AX1650x, AX1650s	WiFi6 (ax)	2.4 GHz/5 GHz	Integrated	Windows 10 or higher
Intel AC 3160, 3165, 3168	WiFi5 (ac)	2.4 GHz/5 GHz	Integrated	Windows 7 or higher
Intel AC 7260, 7265	WiFi5 (ac)	2.4 GHz/5 GHz	Integrated	Windows 7 or higher
Intel AC 8260, 8265	WiFi5 (ac)	2.4 GHz/5 GHz	Integrated	Windows 7 or higher
Intel AC 9260, 9560	WiFi5 (ac)	2.4 GHz/5 GHz	Integrated	Windows 10 or higher

1.2 测试笔记本

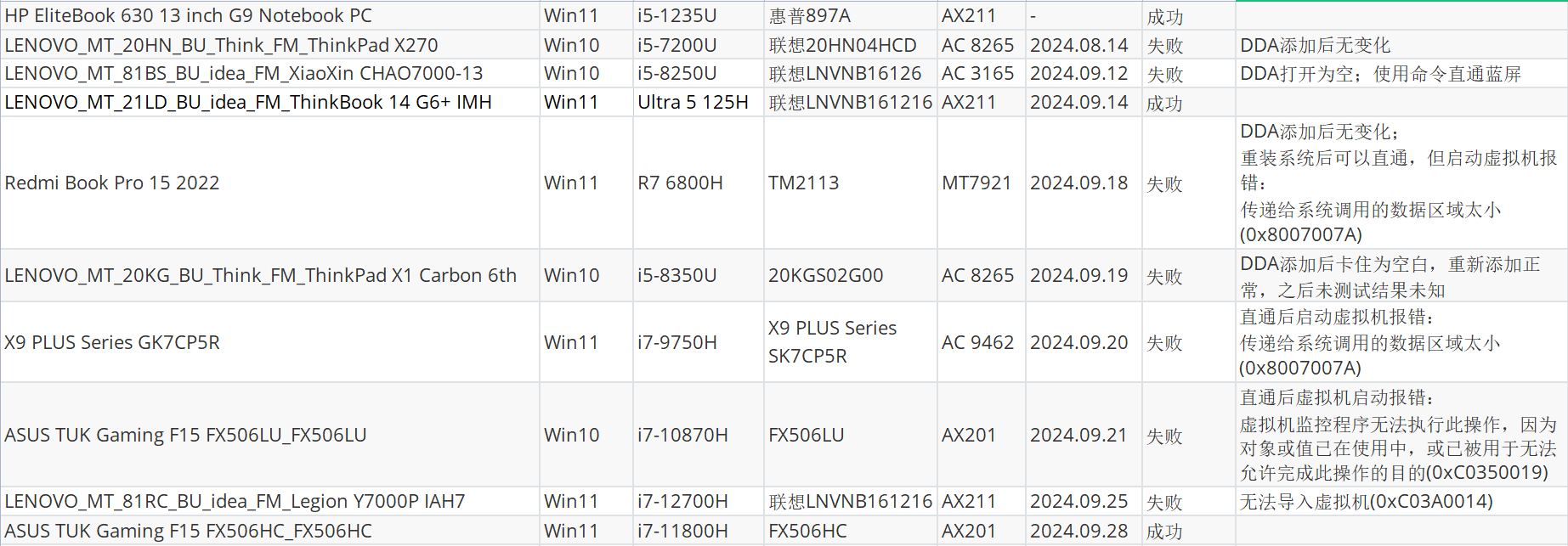

目前测试两台笔记本，只成功了一台。

品牌型号	操作系统	CPU	主板	网卡	测试结果
未知	Win10	i7-1165G7	未知	AC 3165	失败
HP EliteBook 630 13 inch G9 Notebook PC	Win11	i5-1235U	惠普897A	AX211	成功

本文涉及所有软件和虚拟机可私聊我提供。由于本方案尚不成熟，需对各种类型笔记本的测试结果进行统计收录。需要软件的网友可以根据下面操作提供电脑信息给我，我会提供相关软件，最后需获知不同笔记本的测试情况。

Win+R输入cmd，命令窗口中输入msinfo32

将操作系统，CPU，主板信息提供给我。

展开“组件”-“网络”-“适配器”，将网卡信息也提供给我。

将信息发送给我后，我将提供本文涉及的所有软件。

2 环境部署

2.1 直通准备

转换Windows版本。将Windows转换为ServerRdsh版本（虚拟桌面版本），工具很多，这里用的是HEU KMS Activator v40.0.0，转换后还可以用这个工具重新激活Windows。

修改注册表。在HKLM\SOFTWARE\Policies\Microsoft\Windows\HyperV项（如无则新建，注意是项的名字是HyperV中间没有横杠）下新建两个DWORD值，两个值的名称分别是RequireSecureDeviceAssignment和RequireSupportedDeviceAssignment，值都为0。

启用HyperV功能。Win+Q搜“启用或关闭程序功能”，启用HyperV（如已启用跳过）相关项。

重启电脑。重启后PowerShell 执行下列命令查看版本是否切换成功。

DISM /online /Get-CurrentEdition

2.2 导入虚拟机

Win+Q搜“Hyper”打开Hyper-V管理器，点虚拟交换机管理器。

新建内部虚拟交换机，名称为Static Switch。

Win+Q搜“网络连接”（查看网络连接），设置刚创建虚拟网卡vEthernet (Static Switch) 的静态IP为192.168.20.1。

（此步非必要可跳过）管理员身份启动PowerShell ，执行下列命令，为192.168.20.0网段的主机启用NAT服务，使虚拟机可以连接网络。

New-NetNat -Name Static-NAT -InternalIPInterfaceAddressPrefix 192.168.20.0/24

导入虚拟机，选择好虚拟机文件夹后，一直下一步，默认不用改，等待虚拟机导入完成。

点连接，启动虚拟机，用户名密码都是root。确保可以登录虚拟机后先关闭虚拟机。

3 抓包操作

3.1 网卡直通

打开DiscreteDeviceAssigner，右键虚拟机下方...的位置，添加设备。

搜索你的网卡型号，如我的是AX211，选择并添加。

重新启动虚拟机，这步是决定成败的一步。如果没报错可以正常启动，那大概率已经成功了，如果有报错请翻到文章最后。

虚拟机内输入lspci可以看到网卡，那就说明直通成功了。输入iwconfig有wlan0出现，说明网卡在linux中免驱（如果不免驱需要到Github上找驱动安装）。如我的网卡（AX211），在Linux（内核为6.9.7）中免驱，不需要再去安装驱动。

3.2 抓包设置

输入rpcapd -n -d开启远程接口，再输入airmon-ng start wlan0开启网卡监听模式，最后iwconfig查看出现wlan0mon接口即监听模式开启成功。

Windows打开Wireshark，点击捕获-选项-Manage Interfaces（管理接口）-远程接口，点加号，添加主机192.168.20.100，端口号2002，确定。

双击wlan0mon的接口即可开始抓包。

修改抓包信道。在虚拟机中输入airmon-ng start wlan0mon 10，这个命令是捕获10信道报文，最后的数字10表示10信道，要抓其他信道同理。

#命令汇总
lspci                           #查看pci设备
iwconfig                        #查看无线接口
rpcapd -n -d                    #开启远程接口
airmon-ng start wlan0           #开启监听模式
airmon-ng start wlan0mon 10     #设置监听信道

3.3 恢复网卡

关闭虚拟机，DiscreteDeviceAssigner中右键网卡，点击移除设备。

此时网卡已从虚拟机中释放会真机，但默认变为禁用状态。打开网络连接，双击启用即可。

4 直通报错

网卡直通后虚拟机无法启动，可能遇到的报错。

报错1：虚拟机监控程序功能对于该用户来说不可用。

解决方案：遇到过一次，电脑断电重启后解决了。推测原因可能是Windows切换Server版本后有些配置需要断电重启（非软重启）才能生效。
报错2：虚拟机监控程序无法执行此操作，因为对象或值已在使用中，或已被用于无法允许完成此操作的目的。

解决方案：没找到解决办法，尝试在BIOS中启用有关虚拟功能和PCI功能的所有项均未解决，怀疑是杂牌主板不支持PCI直通。
