RS485 HUB接线方式介绍（RS485HUB、RS485分线器、RS485中继器、RS485集线器）（Modbus探测器）

RS485 HUB接线方式介绍

在许多工业和自动化环境中，RS485网络由于其可靠性和长距离传输能力而广泛使用。使用RS485 HUB（或称分线器、中继器）是实现多设备网络的有效方法。本文将详细介绍RS485 HUB的接线方式，包括基本概念、设备选择、接线步骤及常见问题处理。

1. RS485网络基础

1.1 RS485通信协议简介

RS485是一种差分信号传输的串行通信协议，它允许多设备通过同一对线（通常是双绞线）进行通信。RS485的主要特点包括：

• 长距离传输：最长可达1200米。
• 高速传输：最高数据传输率可达10 Mbps。
• 多设备连接：理论上一个网络可以连接多达32个设备（标准模式下）。

1.2 差分信号的优势

差分信号传输通过一对线（A线和B线）发送信号，其中一个为正信号，另一个为负信号。这种方式可以极大地提高信号在长距离传输中的稳定性和抗干扰能力。

2. RS485 HUB的角色和功能

2.1 HUB的定义和作用

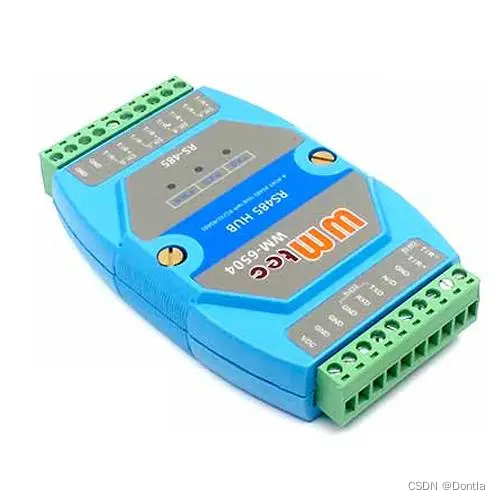

RS485 HUB是一个网络设备，用于连接多个RS485设备，以形成一个结构化的网络。它的主要功能包括：

- 信号分配：将来自主控制器的信号分配到多个设备。

- 信号增强：加强信号强度，确保信号在长距离传输中的质量。

- 网络管理：简化网络的管理和维护。

2.2 选择合适的RS485 HUB

选择RS485 HUB时，应考虑以下因素：

- 端口数量：根据网络中设备的数量来选择端口数。

- 传输速率和距离：确保HUB支持所需的最大传输速率和距离。

- 额外功能：如隔离保护、LED指示灯等，可以提供额外的便利和保护。

3. RS485 HUB的接线方法

3.1 准备工作

- 工具和材料：准备必要的工具，如线缆剥皮钳、螺丝刀等，以及合适的RS485线缆。

- 设备手册：查阅所有设备（包括HUB和终端设备）的手册，了解各设备的接线要求和配置参数。

3.2 接线步骤

1. 连接主控制器与HUB：

• 将主控制器的RS485端口连接到HUB的输入端。确保A、B线正确对应。

2. 连接HUB与RS485设备：

• 从HUB的每个输出端口引出线缆，连接到各RS485设备的对应接口。
• 同样确保A、B线正确对应。

3. 配置终端电阻：

• 在网络的两端（通常是HUB的最后一个端口和最远的设备）安装120欧姆的终端电阻。

3.3 调试和测试

• 使用专业的RS485通信测试工具，如Modbus探测器，测试网络的连通性和数据传输质量。
• 调整设备设置，如波特率和地址设置，确保所有设备能够正确通信。

4. 常见问题及解决策略

4.1 信号干扰

• 解决方法：使用屏蔽双绞线，确保所有连接都正确接地。

4.2 设备无响应

• 检查点：确认电缆连接正确，设备地址设置无冲突，电源供应稳定。

4.3 数据错误

• 调整方案：检查并调整波特率设置，确认终端电阻的正确安装。

通过遵循上述指南，可以有效地建立和管理基于RS485 HUB的网络。这种网络不仅稳定高效，还能满足多种工业自动化需求。
