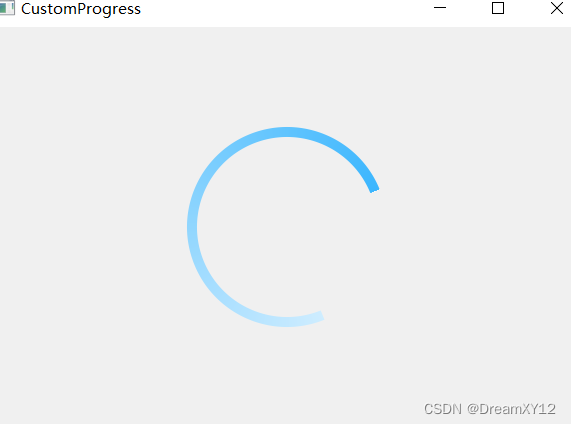

众所周知，Qt自带了一些进度条控件，但有时并不能满足我们日常的使用要求，所以有时我们需要自己自绘制一些进度条来使界面变得好看。我在这个程序中绘制了如下3种进度条：

这个3种进度条各有特色，能适应不同的场景需要。接下来我将一步步讲解。

首先老规矩，将.h和.cpp的文件贴出来，我用的qt版本是5.9.9，如果是低版本的要注意下QWidget的位置。代码如下：

#pragma once

//.h文件
#include <QtWidgets/QWidget>
#include "ui_CustomProgress.h"

#include <QPaintEvent>

#include <QTimer>
#include <QTimerEvent>
#include<QColor>
#include <QList>
#include <QMouseEvent>

/*
	各种进度条的绘制
*/

class MyProgressBar : public QWidget
{
	Q_OBJECT

public:
	MyProgressBar(QWidget *parent = Q_NULLPTR);
	void myPainter1(QPainter &painter);
	void myPainter2(QPainter &painter);
	void myPainter3(QPainter &painter);
	void myPainter4(QPainter &painter);
protected:
	void paintEvent(QPaintEvent *event) override;
	void timerEvent(QTimerEvent* event) override;
	void mousePressEvent(QMouseEvent *event) override;

private:
	Ui::CustomProgressClass ui;
	int m_timerId;
	int m_nRotationAngle;
	QList<QColor> style2Color;
	qreal arcLength;
	int alpha;//测试阿帕奇通道，就是测试图形的透明度
	QList<QPainterPath> piePathList;
	int pathIndex;
};

#include "CustomProgress.h"
//.cpp文件
#include <QPainter>
#include <QPainterPath>
#include <QRect>
#include <QConicalGradient>
MyProgressBar::MyProgressBar(QWidget *parent)
	: QWidget(parent)
{
	ui.setupUi(this);
	m_timerId = startTimer(5);
	m_nRotationAngle = 0;
	arcLength = 0.0;
	this->alpha = 255;
	pathIndex = 0;
}

void MyProgressBar::myPainter1(QPainter &painter)
{
	QRect rect(-100, -100, 200, 200);
	QConicalGradient conical(0, 0, 0);
	conical.setColorAt(0, QColor("#3BB6FE"));
	//conical.setColorAt(0.5, Qt::blue);
	conical.setColorAt(1, QColor("#FFFFFF"));

	painter.translate(width() / 2, height() / 2);
	painter.rotate(m_nRotationAngle);
	painter.setRenderHint(QPainter::Antialiasing);
	painter.setPen(Qt::NoPen);
	painter.setBrush(conical);
	QPainterPath arcBigPath;
	arcBigPath.moveTo(0, 0);
	arcBigPath.arcTo(rect, 0, 270);
	QRect rect2(-90, -90, 180, 180);
	QPainterPath arcPath;
	arcPath.moveTo(0, 0);
	arcPath.arcTo(rect2, 0, 270);
	QPainterPath outPath;
	outPath = arcBigPath - arcPath;
	painter.drawPath(outPath);
}

void MyProgressBar::myPainter2(QPainter &painter)
{
	QRect bigRect(-100, -100, 200, 200);
	QRect smallRect(-90, -90, 180, 180);
	painter.translate(width() / 2, height() / 2);
	QPainterPath pathBigEllipse;
	pathBigEllipse.addEllipse(bigRect);
	QPainterPath pathSmallEllipse;
	pathSmallEllipse.addEllipse(smallRect);

	painter.setBrush(Qt::white);
	painter.setPen(Qt::SolidLine);

	QPainterPath outPath = pathBigEllipse - pathSmallEllipse;
	painter.drawPath(outPath);

	painter.save();
	QPainterPath piePath;
	piePath.arcTo(bigRect, 0, arcLength);
	QPainterPath out2 = outPath.intersected(piePath);

	painter.setPen(Qt::SolidLine);
	painter.setBrush(Qt::gray);
	painter.drawPath(out2);

	painter.restore();

	QPainterPath textPath;
	QFont font("Times");
	textPath.addText(QPoint(-60, 0.0), font, QStringLiteral("当前进度：") + QString::number(int(this->arcLength / 360 * 100)) + "%");
	painter.drawPath(textPath);


}

void MyProgressBar::myPainter3(QPainter &painter)
{
	QColor color(121, 65, 13, this->alpha);
	painter.setBrush(color);
	painter.setPen(Qt::NoPen);
	painter.drawEllipse(100, 100, 200, 200);

}

void MyProgressBar::myPainter4(QPainter &painter)
{
	painter.translate(width() / 2, height() / 2);
	painter.setBrush(Qt::gray);
	QRect bigRect(-100, -100, 200, 200);
	QPainterPath bigEllipse;
	bigEllipse.addEllipse(bigRect);

	QPainterPath samllEllipse;
	QRect smallRect(-90, -90, 180, 180);
	samllEllipse.addEllipse(smallRect);

	QPainterPath out1 = bigEllipse - samllEllipse;

	for (int i = 0; i < 6; i++)
	{
		QPainterPath piePath;
		piePath.arcTo(bigRect, i * 60, 30);
		piePath.closeSubpath();
		piePathList.push_back(piePath.intersected(out1));  //将六个不同的扇形放到数组里
	}
	painter.setBrush(Qt::red);
	for (int i = 0; i < piePathList.size(); i++)
	{
		painter.drawPath(piePathList.at(i));
	}
	if (this->pathIndex == piePathList.size())
	{
		this->pathIndex = 0;
	}
	painter.setBrush(Qt::white);
	painter.drawPath(piePathList.at(this->pathIndex));
	pathIndex++;
}

void MyProgressBar::paintEvent(QPaintEvent *event)
{

	QPainter painter(this);
	myPainter4(painter);
}

void MyProgressBar::timerEvent(QTimerEvent* event)
{
	if (event->timerId() == m_timerId)
	{
		m_nRotationAngle++;
		arcLength++;
		if (m_nRotationAngle > 360)
		{
			m_nRotationAngle = 0;
			arcLength = 0;
		}
		update();
	}
}

void MyProgressBar::mousePressEvent(QMouseEvent *event)
{
	if (alpha == 0)
	{
		alpha = 255;
	}
	this->alpha--;
	update();
}

在这个程序中，有3个绘制函数是有用的，那个myPainter3方法是我没有做完的实验，mousePressEvent鼠标按下事件这个方法我本来是想测试下阿帕奇通道的，最后也没有用。

为了使绘制的进度条动起来，我在构造函数中使用startTimer函数开启一个定时器，并实现timerEvent定时器事件，在这个事件中设置参数和持续刷新界面。

现在开始讲解第一个进度条的原理，对应方法myPainter1。

Qt中很容易实现两个图形的交并差的基础图形操作，第一个进度条首先采用的是渐变画刷，其次，用两个270度的扇形，一个大一个小，然后两个相减，就是代码中的outPath = arcBigPath - arcPath;这就实现了进度条的图形区域。如果想要实现其他复杂的图形，QPainterPath这个类你值得深究。在准备好后，在paintEvent这个绘制事件中调用一下就行了。

在myPainter2和myPainter4中也是用了相同的方法，使用多个图形做交并差运算得到对应的图形，然后在进行绘制。需要注意intersected这个函数，其功能是计算两个图形相交后的图形的路径，也就是保存相交后图形的位置，这也是QPainterPath类中的方法，还是那句话，如果想要创造出比较复杂的图形QPainterPath类必不可少。

总的来说，Qt自带的图形计算函数帮我们减少了很多麻烦，接下来我将继续发布我在实习公司所作的Qt绘制实验。
