使用华为 eNSP 实现 VPN 功能（通过 GRE 隧道）

一、概述

GRE（Generic Routing Encapsulation）是一种隧道协议，能够在 IP 网络中封装多种协议的数据包，常用于实现 VPN 功能。本文将详细介绍如何在华为 eNSP 模拟器中通过 GRE 隧道实现 VPN 功能。

二、实验拓扑

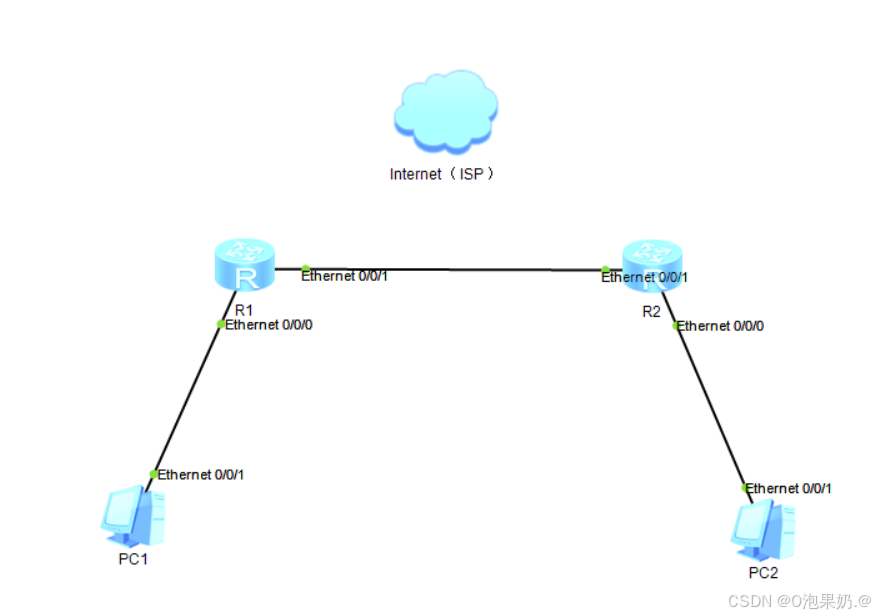

1、拓扑结构

PC1 (192.168.1.0/24) – [Router1] – (Internet) – [Router2] – PC2 (192.168.2.0/24)

2、设备列表

Router1：作为 GRE 隧道的起点，连接 PC1。

Router2：作为 GRE 隧道的终点，连接 PC2。

PC1：模拟内网主机，IP 地址为 192.168.1.2/24，网关为 192.168.1.1。

PC2：模拟内网主机，IP 地址为 192.168.2.2/24，网关为 192.168.2.1。

三、配置步骤

3.1 配置Router1

3.1.1 配置接口 IP 地址

1、配置连接 PC1 的接口：

interface Ethernet0/0/0
ip address 192.168.1.1 255.255.255.0

2、配置连接 Internet 的接口：

interface Ethernet0/0/1
ip address 10.0.0.1 255.255.255.0

3.1.2 配置 GRE 隧道

创建 Tunnel 接口：

interface Tunnel0/0/0
ip address 172.16.1.1 255.255.255.0
tunnel-protocol gre
source 10.0.0.1
destination 10.0.0.2

3.1.3 配置静态路由

1、配置将 PC2 的流量通过隧道转发：

ip route-static 192.168.2.0 255.255.255.0 Tunnel0/0/0

2、配置默认路由指向 Internet：

ip route-static 0.0.0.0 0.0.0.0 10.0.0.2

3.2 配置 Router2

3.2.1 配置接口 IP 地址

1、配置连接 PC2 的接口：

interface Ethernet0/0/0
ip address 192.168.2.1 255.255.255.0

2、配置连接 Internet 的接口：

interface Ethernet0/0/1
ip address 10.0.0.2 255.255.255.0

3.2.2 配置 GRE 隧道

1、创建 Tunnel 接口：

interface Tunnel0/0/0
ip address 172.16.1.2 255.255.255.0
tunnel-protocol gre
source 10.0.0.2
destination 10.0.0.1

3.2.3 配置静态路由

1、配置将 PC1 的流量通过隧道转发：

ip route-static 192.168.1.0 255.255.255.0 Tunnel0/0/0

2、配置默认路由指向 Internet：

ip route-static 0.0.0.0 0.0.0.0 10.0.0.1

3.3 配置 PC1 和 PC2

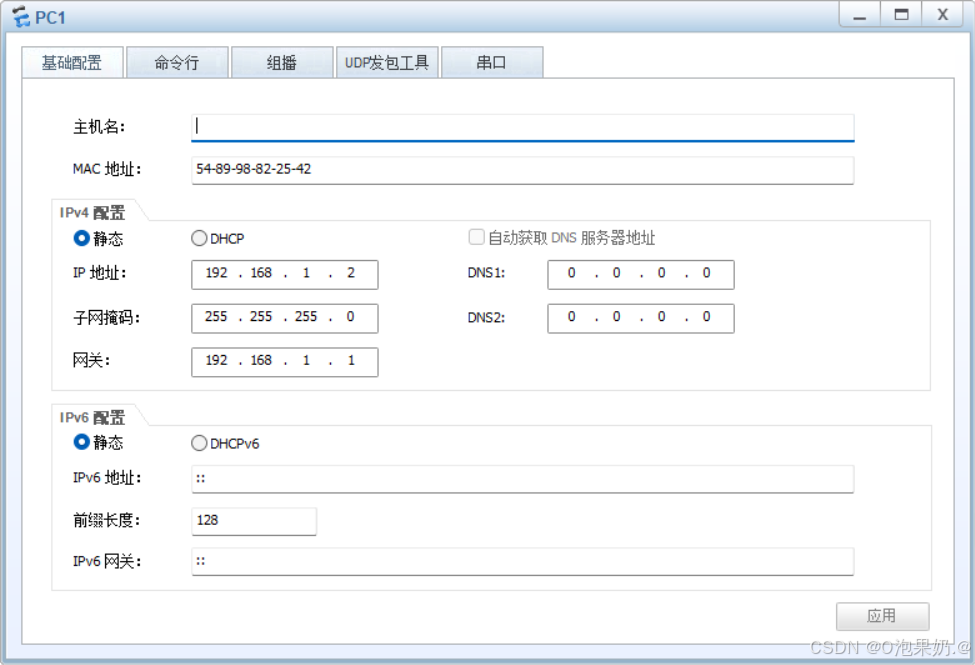

3.3.1 配置 PC1

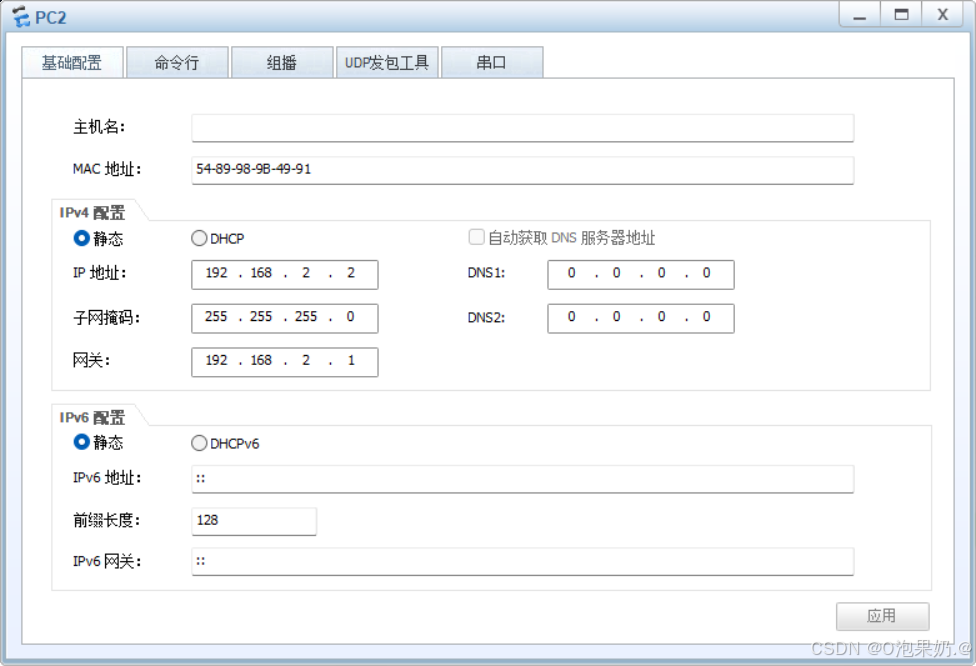

3.3.2 配置 PC2

四、验证配置

4.1 检查隧道状态

在 Router1 和 Router2 上执行以下命令，检查 Tunnel 接口状态：

display interface Tunnel0/0/0

确保 Tunnel 接口状态为 UP。

4.2 测试连通性

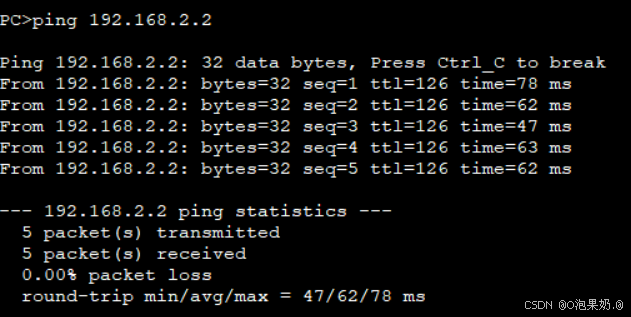

在 PC1 上 Ping PC2 的 IP 地址（192.168.2.2）：

ping 192.168.2.2

如果配置正确，PC1 可以成功 Ping 通 PC2。

五、总结

通过 GRE 隧道，我们成功在 eNSP 中实现了 VPN 功能，使得两个远程内网（192.168.1.0/24 和 192.168.2.0/24）能够安全通信。GRE 隧道通过封装原始数据包，在公共网络中建立了一条虚拟的私有通道，适用于需要简单、高效 VPN 解决方案的场景。

注：在eNSP中对路由器进行配置时，首先输入system-view进入管理员模式，否则无权限对设备进行配置。

六、举个例子

除了在工作中，我们可以利用 VPN 进行远程办公（访问内网），在游戏领域，VPN 同样发挥着重要作用。以 Steam 等游戏平台为例，许多游戏加速器本质上也是基于 VPN 技术实现的。它们通过将玩家的网络流量路由到更近的服务器节点，帮助玩家减少网络延迟、降低丢包率，从而显著提升游戏体验。
