实现输入输出

前提

首先要明白实现输入输出的关键是什么！
输入输出的关键时访问设备，而访问设备中的关键时实现I/O端口的编码、指令实现等。I/O的编址的主要方式分为端口映射和内存映射。这两种映射的区别优劣势就不赘述了，在任意一本OS书上或者谷歌一下都可以。接下来进入正提。

NEMU设备

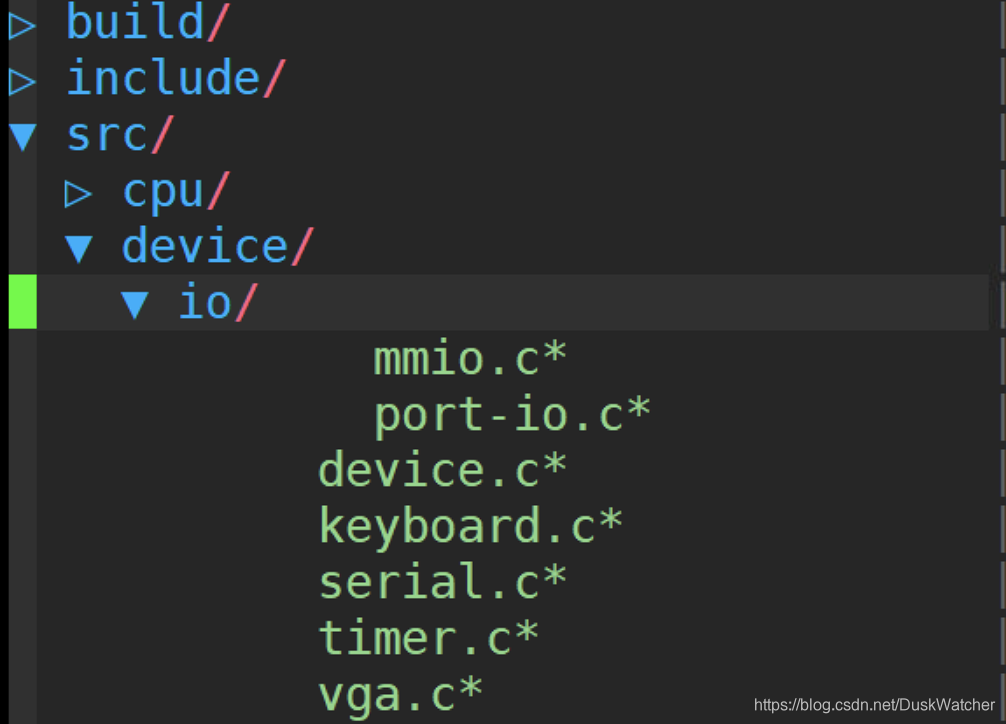

这里主要分析的是nemu/src/device/中的代码：
在这里插入图片描述

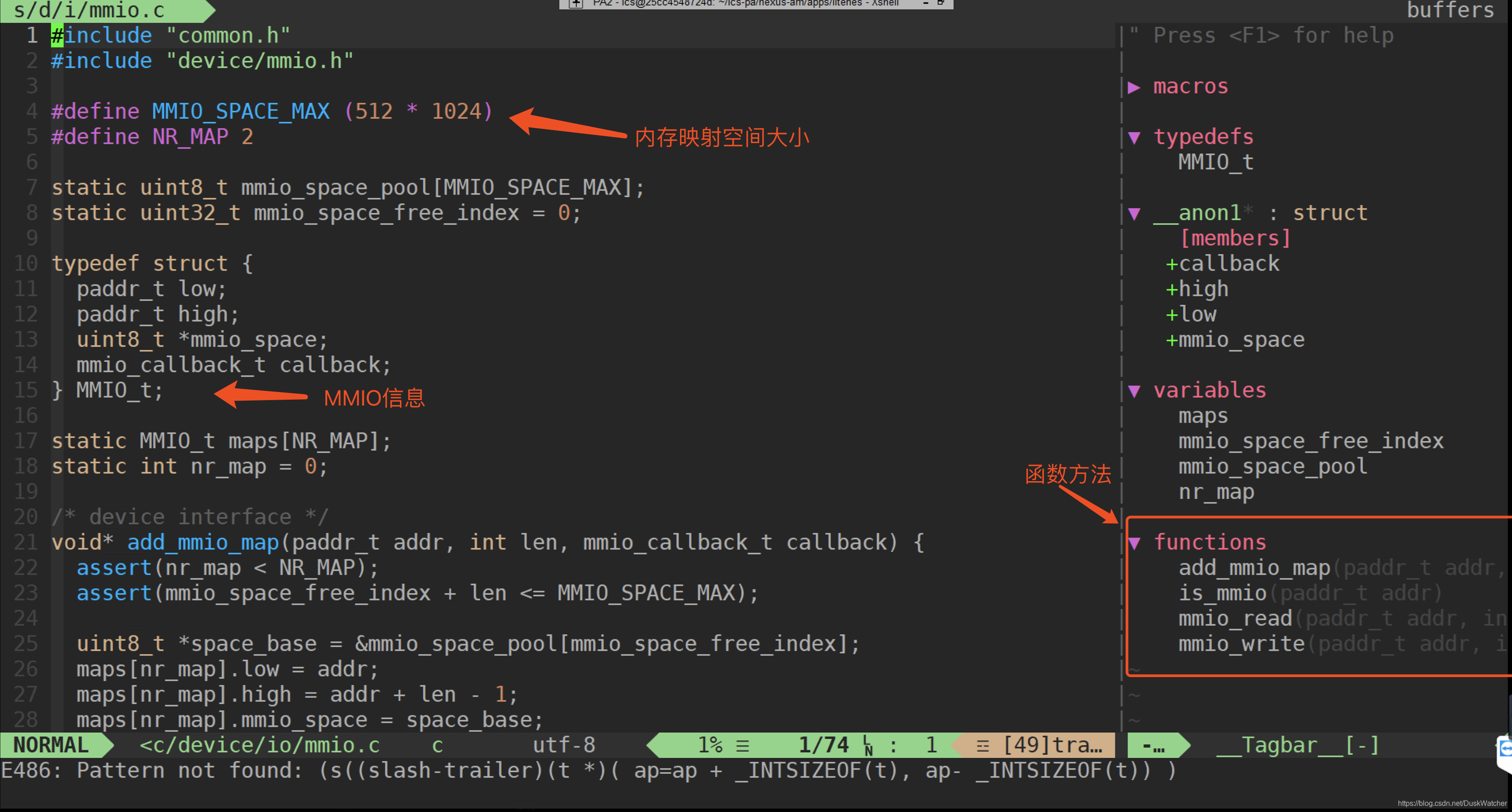

mmio.c(内存映射IO)

在这里插入图片描述

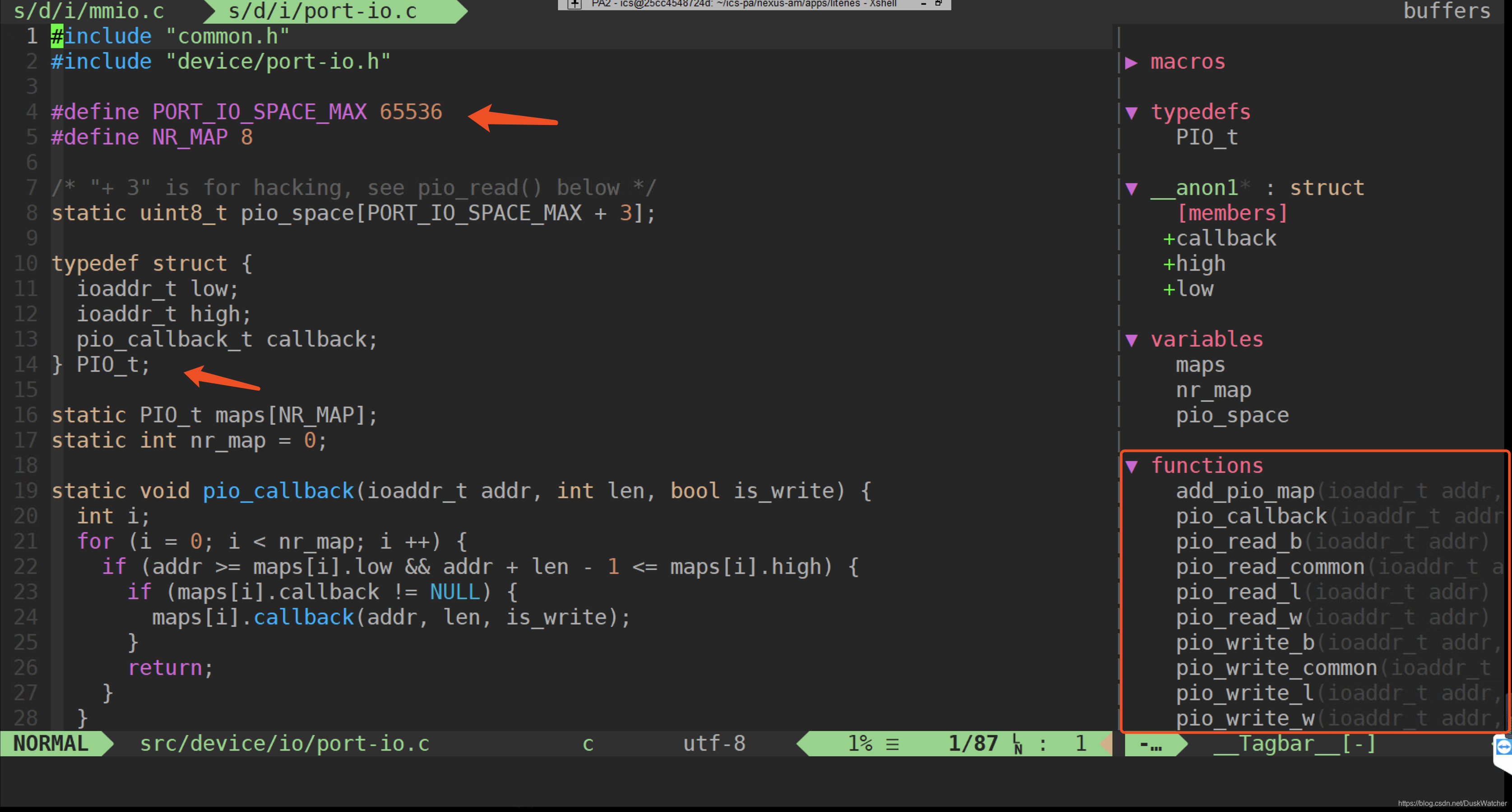

port-io.c（端口映射IO)

在这里插入图片描述

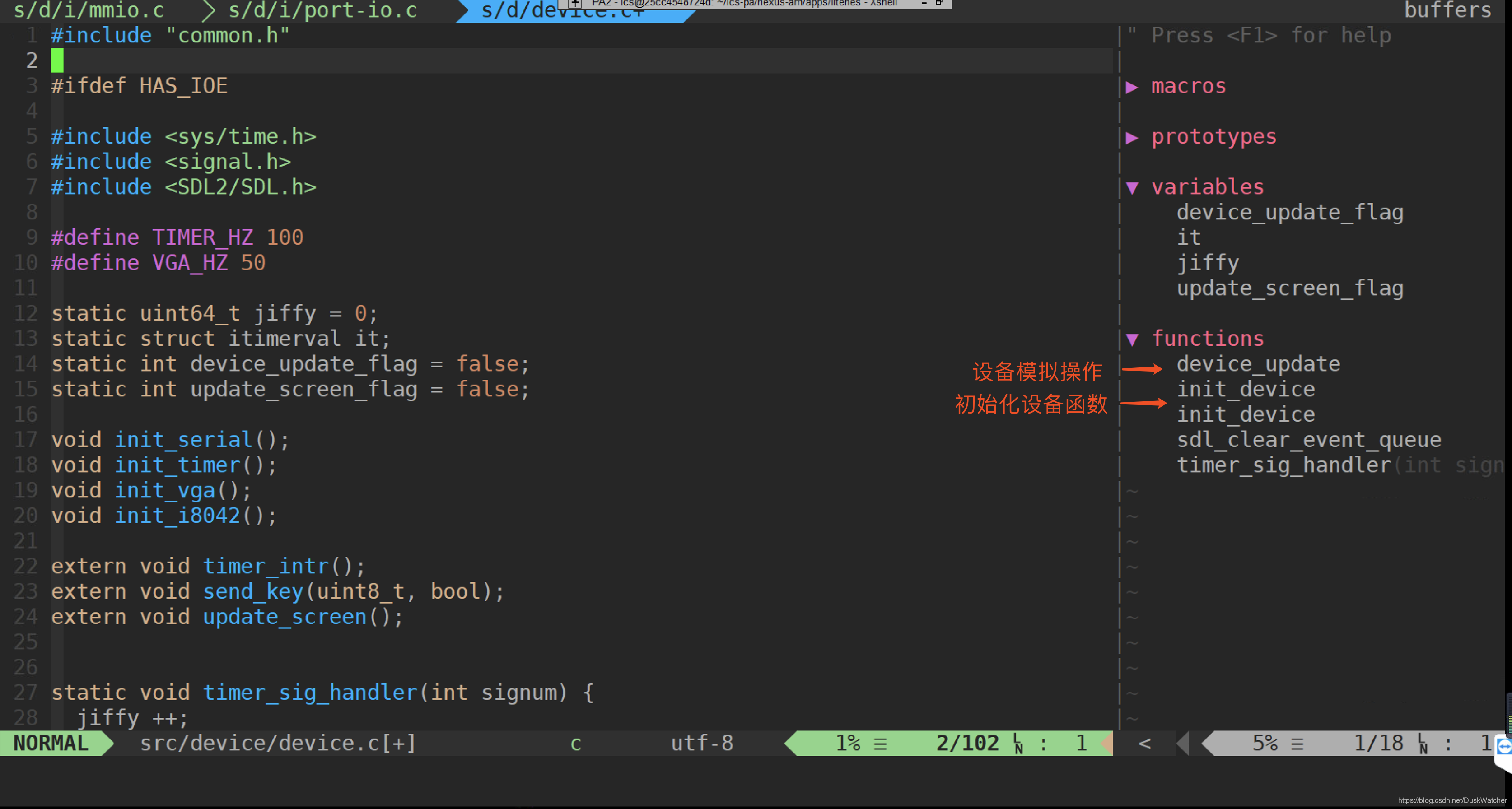

device.c（提供初始化设备和控制函数）

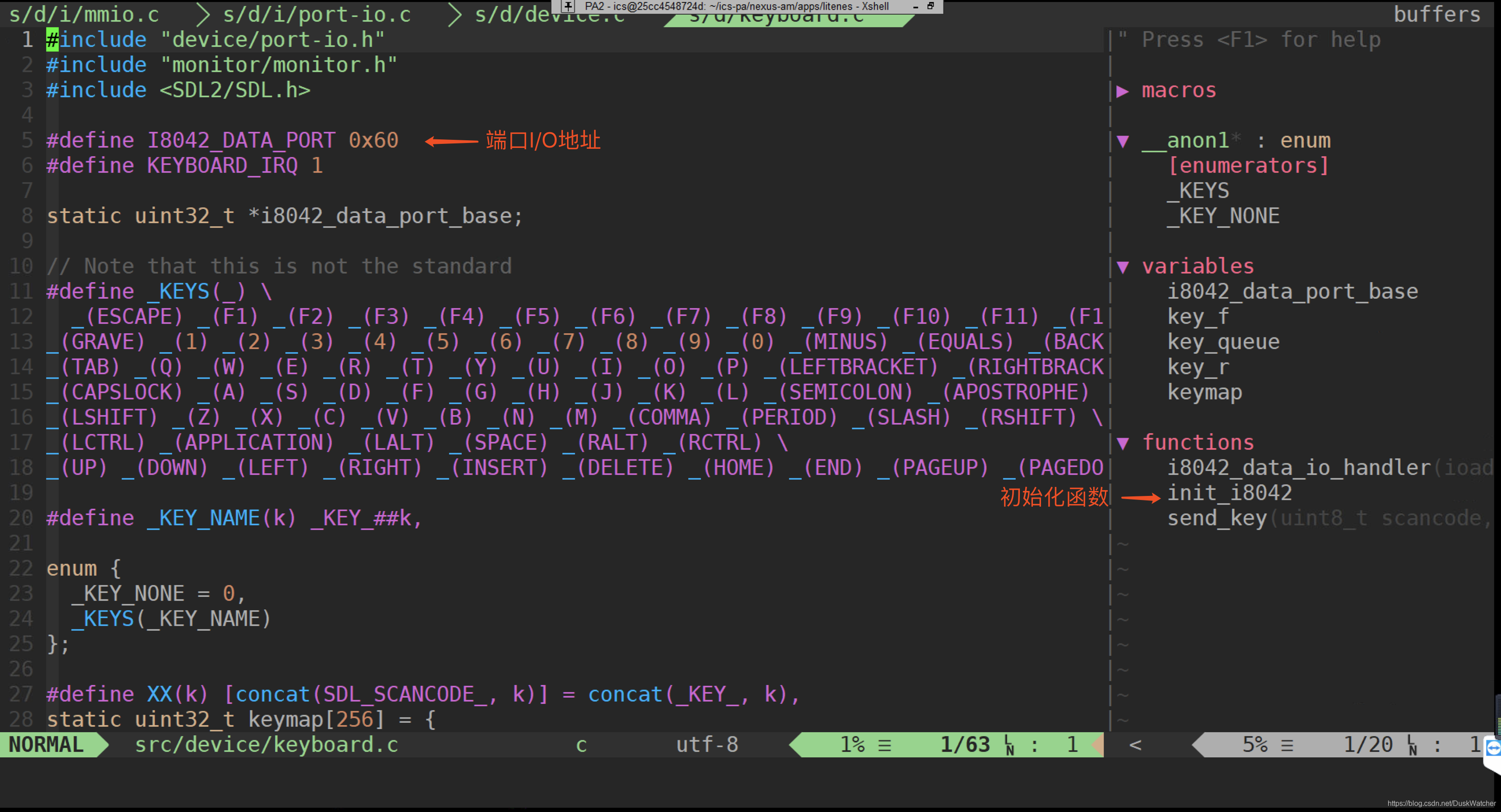

keyboard.c(键盘设备，这里模拟的是i8042)

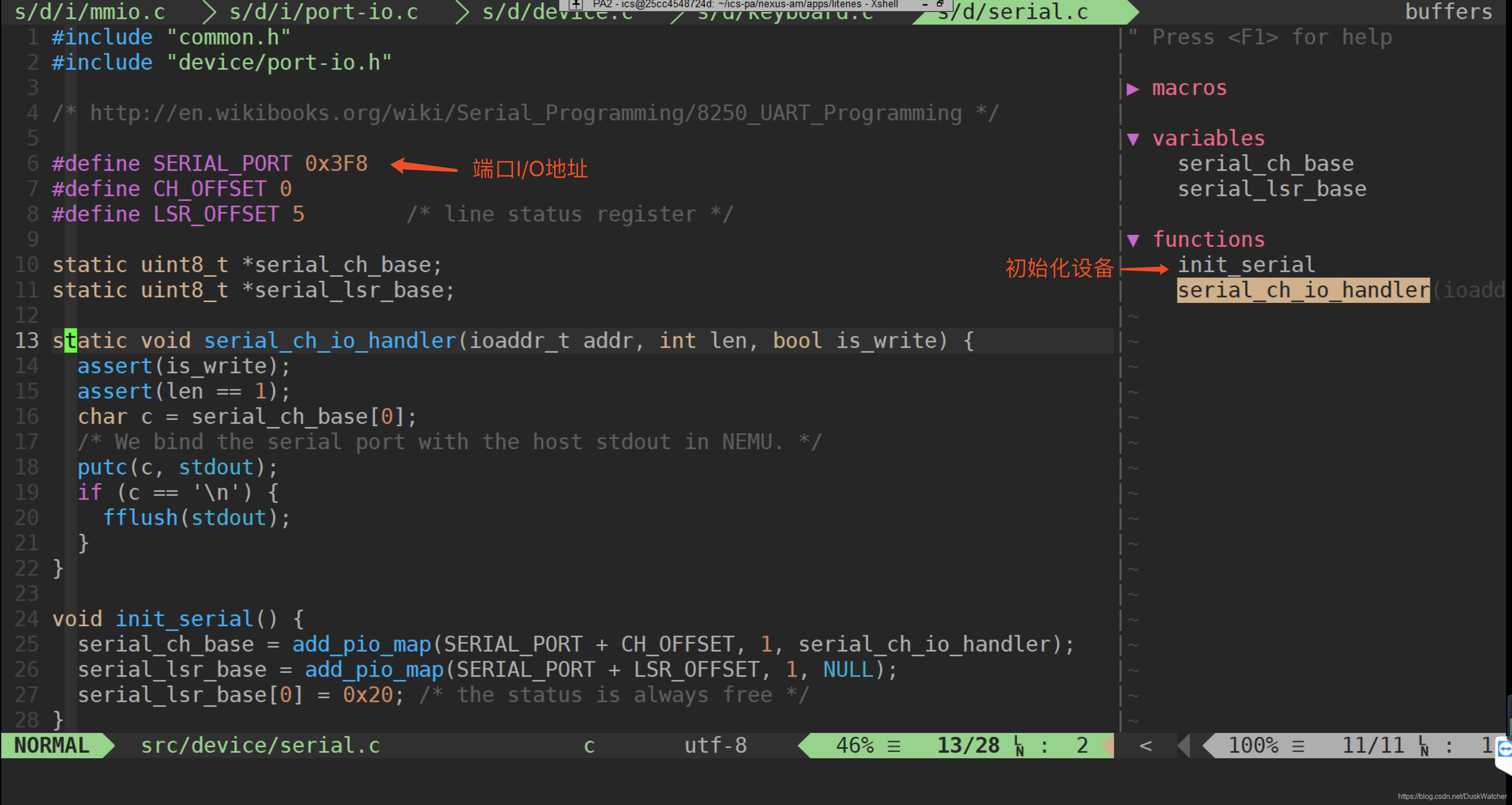

serial.c(串口设备模拟）

在这里插入图片描述

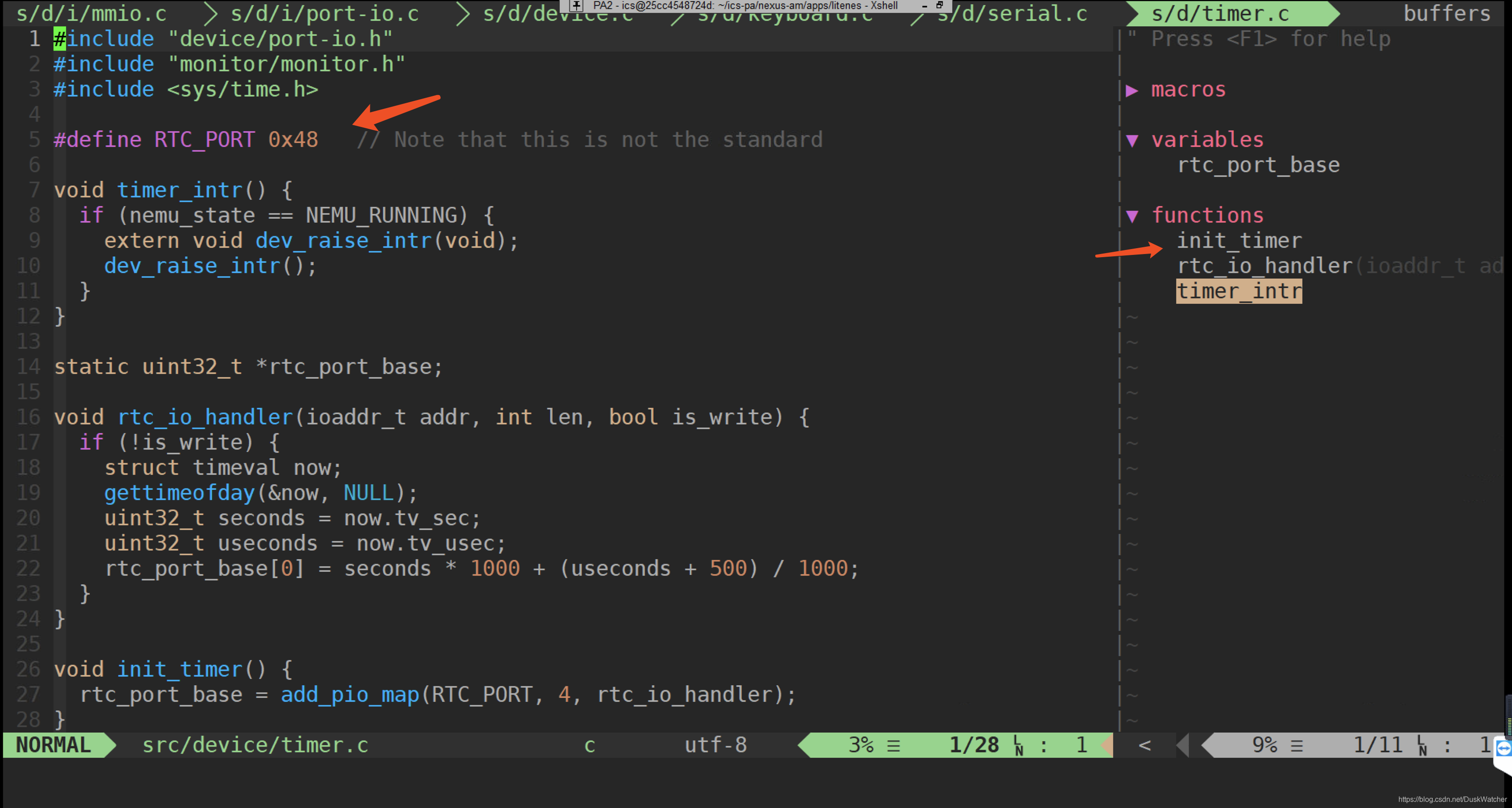

timer.c（时钟设备）

在这里插入图片描述

vga.c(模拟vga设备和功能）

功能实现

串口功能

需要实现in和out指令，这两个指令在system.c中

make_EHelper(in) {
// TODO();
   switch(id_dest->width){
       case 4: rtl_li(&t0, pio_read_l(id_src->val)); break;
       case 2: rtl_li(&t0, pio_read_w(id_src->val)); break;
       case 1: rtl_li(&t0, pio_read_b(id_src->val)); break;
   }
   operand_write(id_dest,&t0);
   print_asm_template2(in);
#if defined(DIFF_TEST)
 difftest_skip_ref();
#endif
}

make_EHelper(out) {
  //TODO();
    switch(id_dest->width){
        case 4: pio_write_l(id_dest->val, id_src->val); break;
        case 2: pio_write_w(id_dest->val, id_src->val); break;
        case 1: pio_write_b(id_dest->val, id_src->val); break;
    }

  print_asm_template2(out);

#if defined(DIFF_TEST)
  difftest_skip_ref();
#endif
}

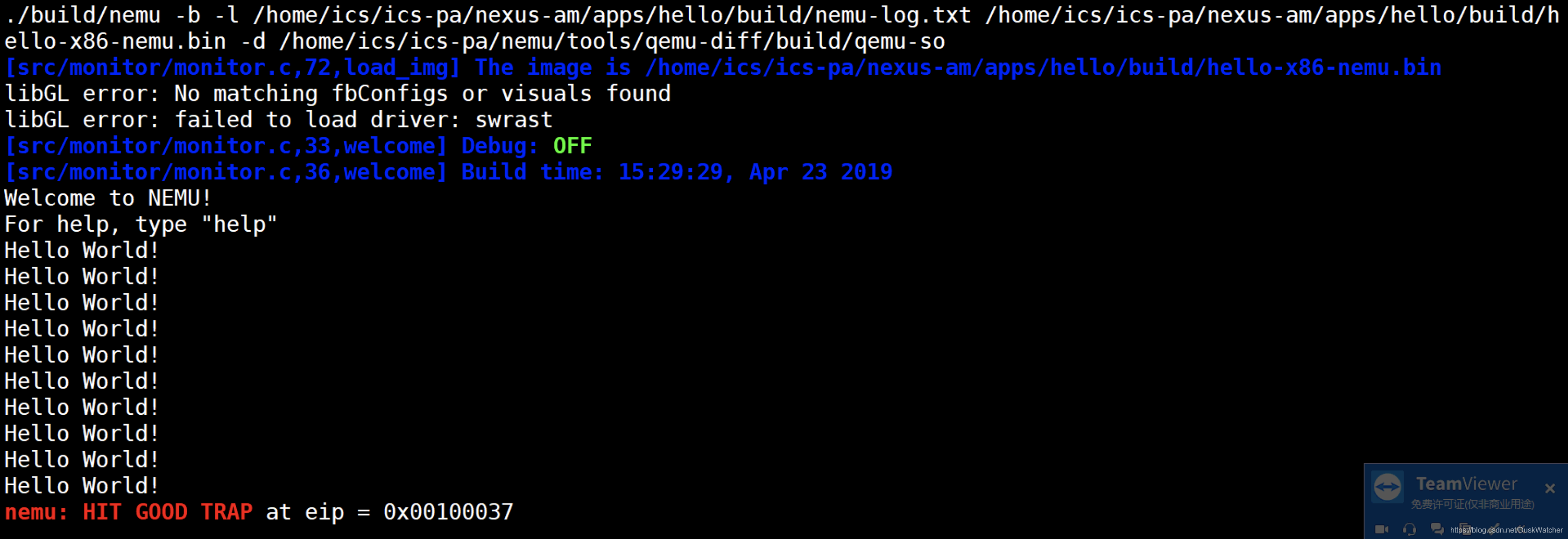

实验结果
在这里插入图片描述

时钟功能

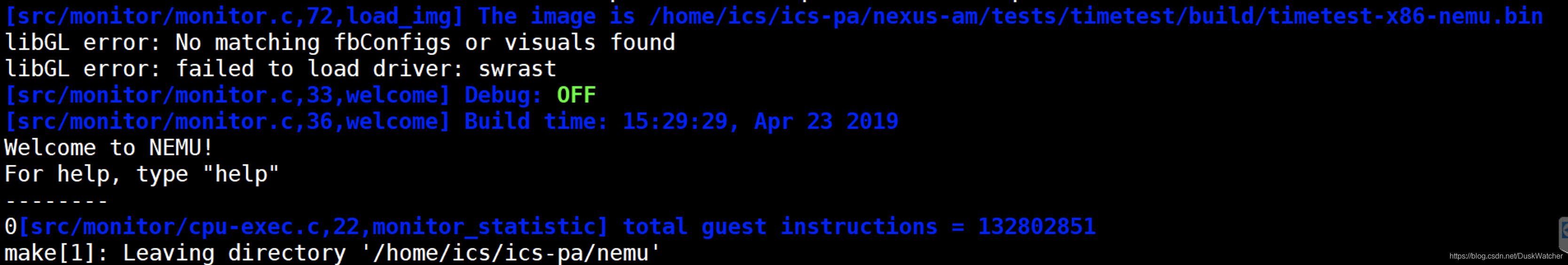

在完成了_DEVREG_TIMER_UPTIM方法后发生了个小bug，测试timetest时不报错，但是也米有输出。但是在native环境下是正常的：

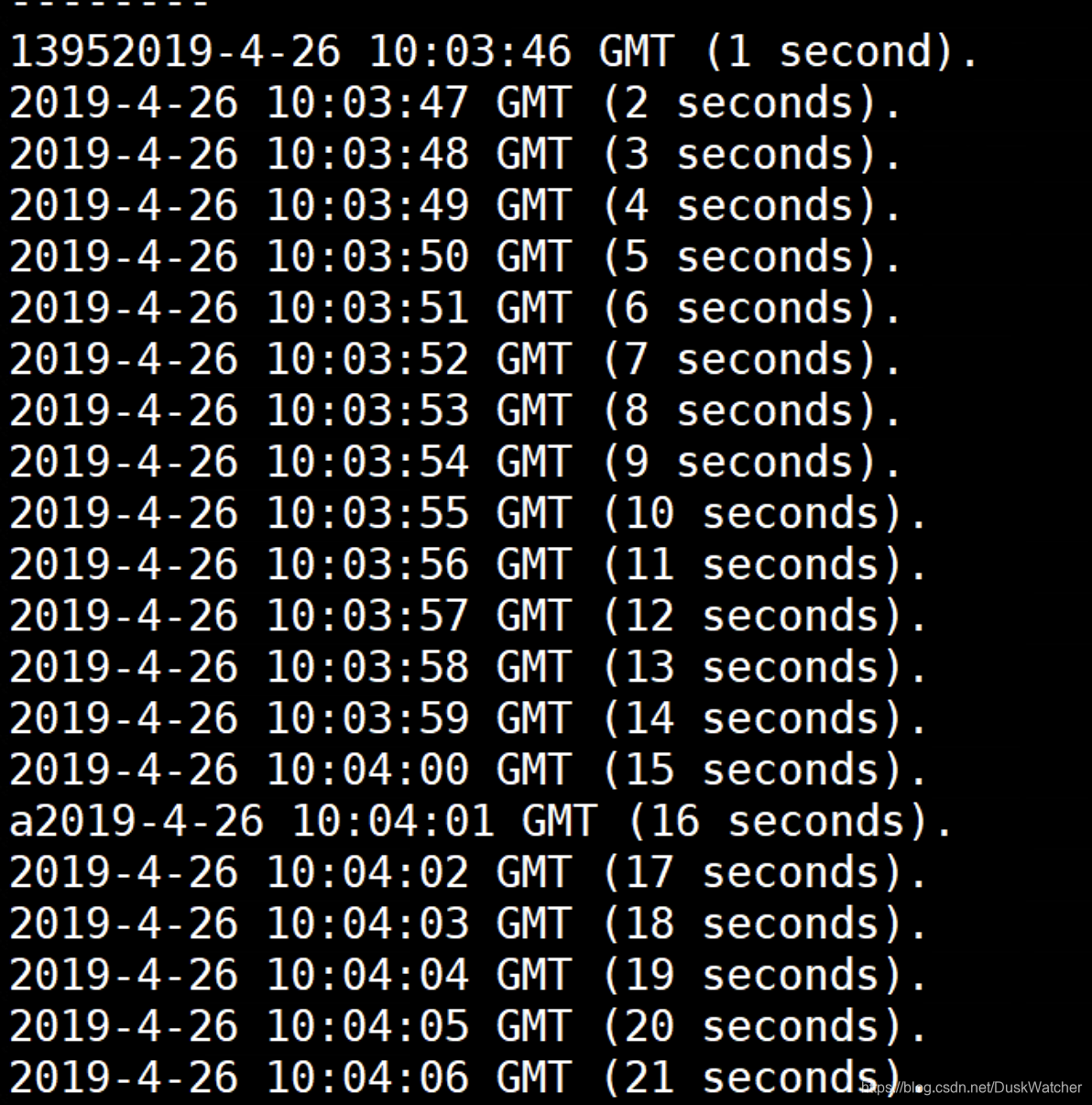

正常输出

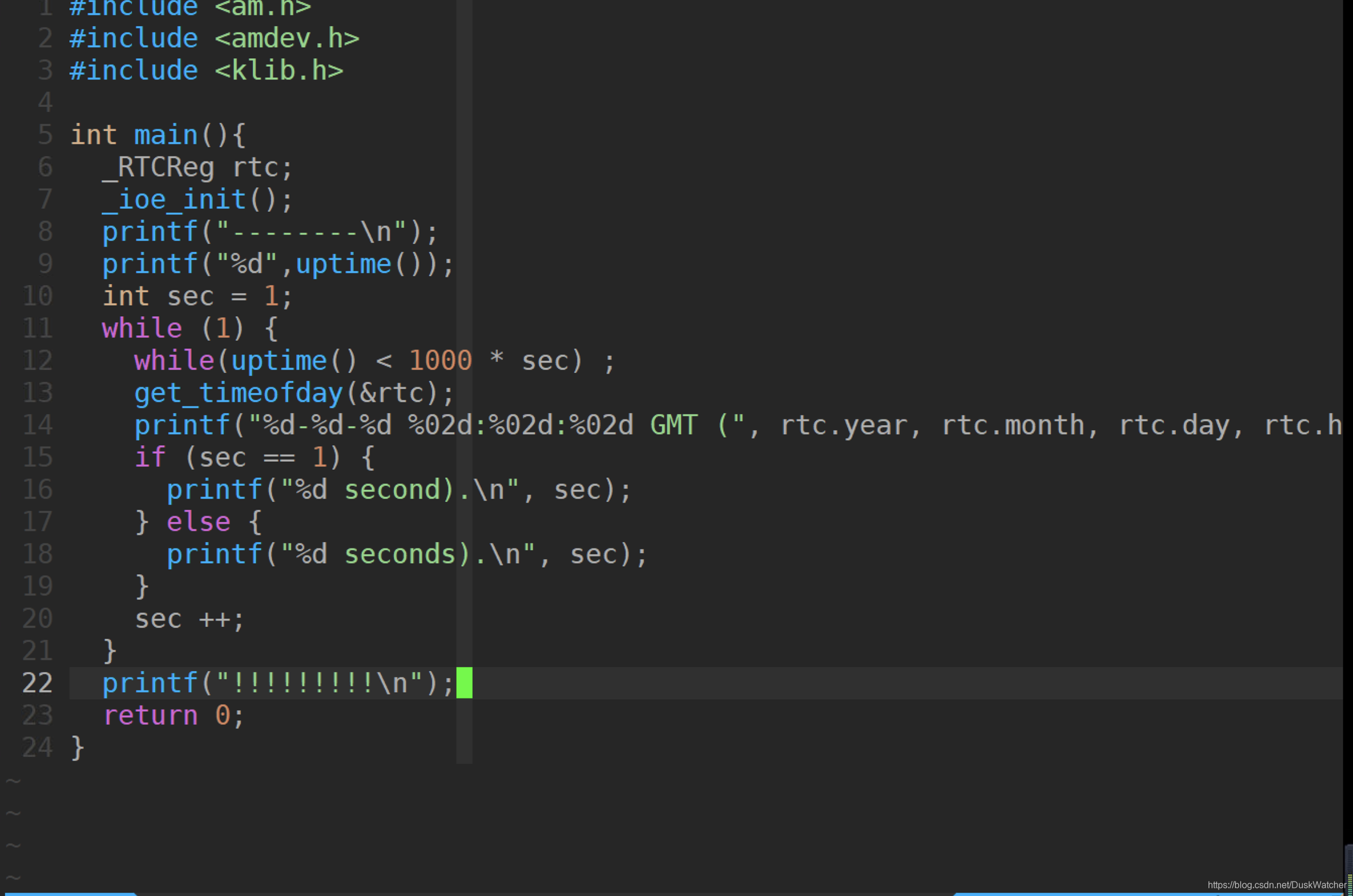

但是在x86-nemu下会有不现实输出，接下来祭出我的输出检测大法！！
在这里插入图片描述

通过输入可以看出问题是程序运行后弹出界面，但是无法运行uptime函数，在界面退出后运行了一次uptime函数，然后直接结束了。这个问题我继续想办法解决。！！找到问题的原因了。。自己实现的_DEVREG_TIMER_UPTIM函数有问题，导致时钟一直读取不到！！！！被自己蠢哭了。
