一、模拟/数字转换(ADC)

1. ADC介绍

12位ADC是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。
模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。
ADC的输入时钟不得超过14MHz，它是由PCLK2经分频产生。

STM32 将 ADC 的转换分为 2 个通道组：规则通道组和注入通道组。规则通道相当于你正 常运行的程序，而注入通道呢，就相当于中断。在你程序正常执行的时候，中断是可以打断你的执行的。同这个类似，注入通道的转换可以打断规则通道的转换， 在注入通道被转换完成之后，规则通道才得以继续转换。

2. 主要特征

● 12位分辨率
● 转换结束、注入转换结束和发生模拟看门狗事件时产生中断
● 单次和连续转换模式
● 从通道0到通道n的自动扫描模式
● 自校准
● 带内嵌数据一致性的数据对齐
● 采样间隔可以按通道分别编程
● 规则转换和注入转换均有外部触发选项
● 间断模式
● 双重模式(带2个或以上ADC的器件)
● ADC转换时间：
─ STM32F103xx增强型产品：时钟为56MHz时为1μs(时钟为72MHz为1.17μs)
─ STM32F101xx基本型产品：时钟为28MHz时为1μs(时钟为36MHz为1.55μs)
─ STM32F102xxUSB型产品：时钟为48MHz时为1.2μs
─ STM32F105xx和STM32F107xx产品：时钟为56MHz时为1μs(时钟为72MHz为1.17μs)
● ADC供电要求：2.4V到3.6V
● ADC输入范围：VREF- ≤ VIN ≤ VREF+
● 规则通道转换期间有DMA请求产生。

3. 功能描述

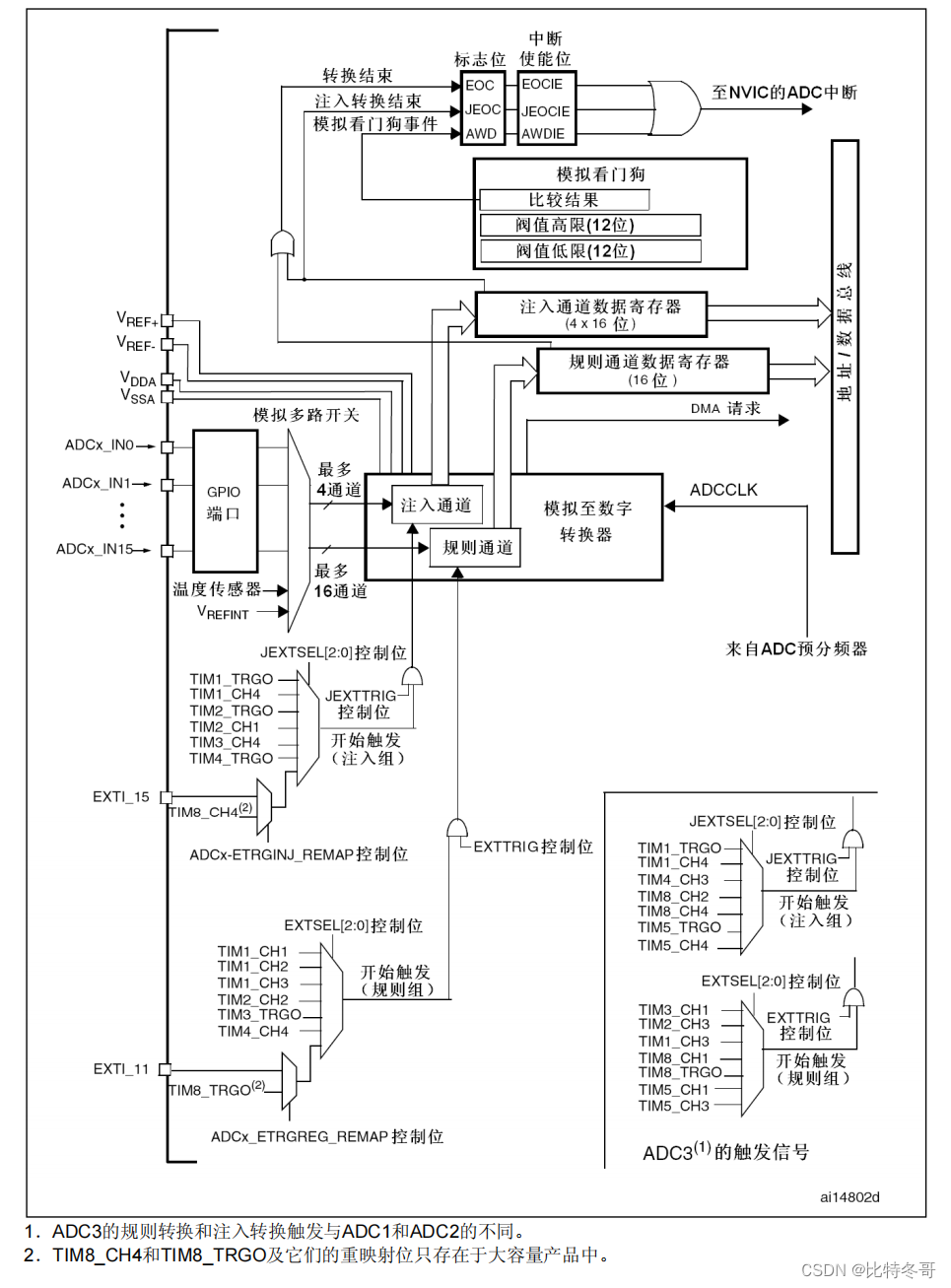

下图为一个ADC模块的框图

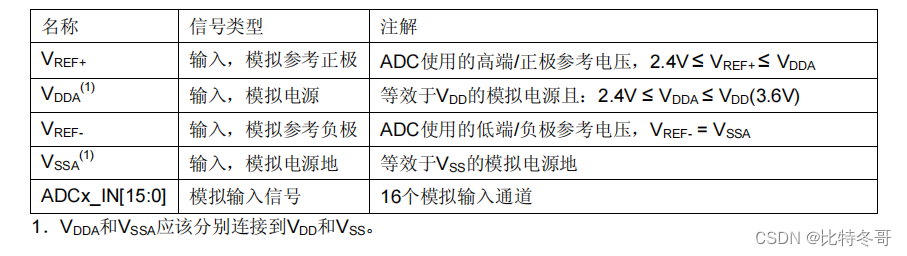

引脚说明：

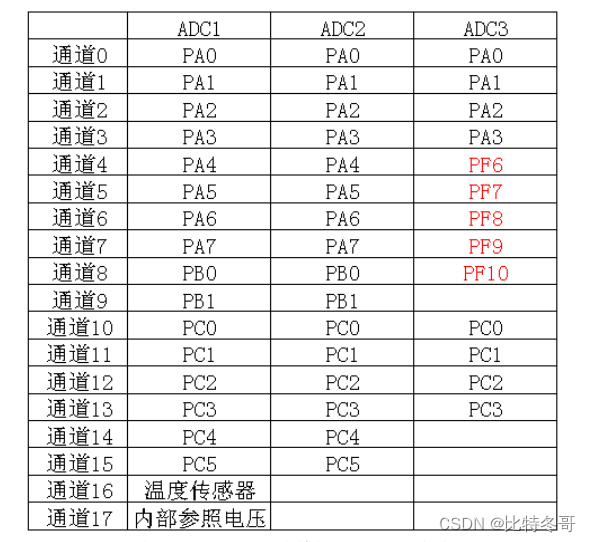

STM32 的 ADC 通道与GPIO 对应表：

二、ADC寄存器介绍

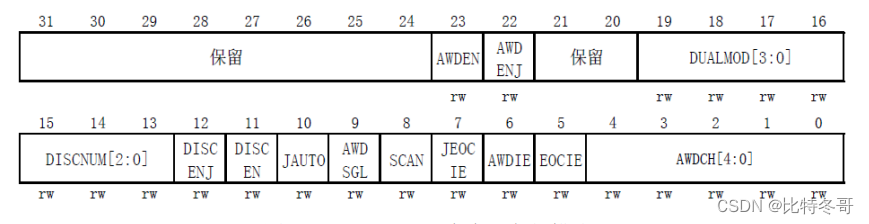

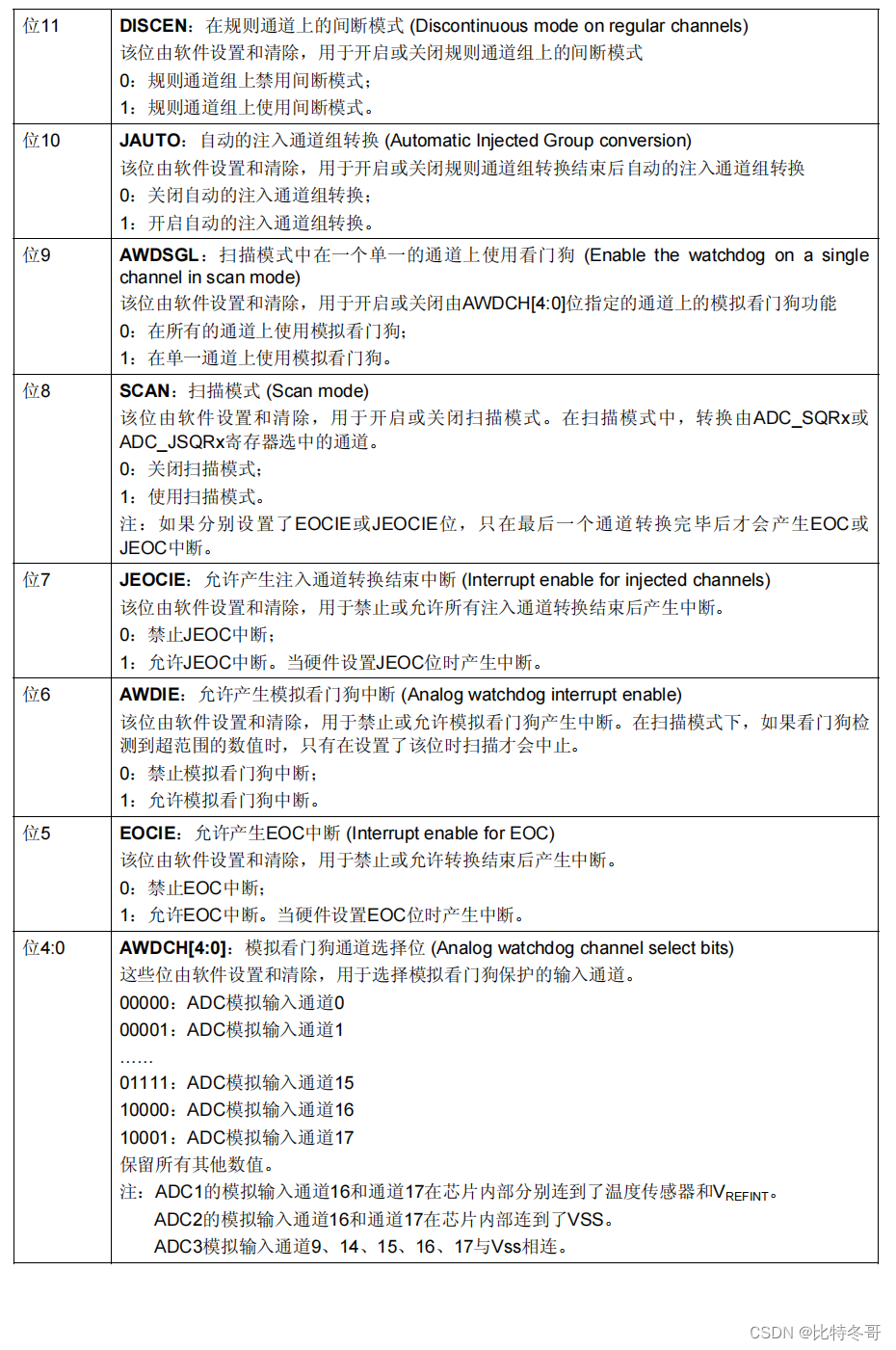

1. 控制寄存器（ADC_CR1 和 ADC_CR2）

ADC_CR1 ：
地址偏移：0x04
复位值：0x0000 0000

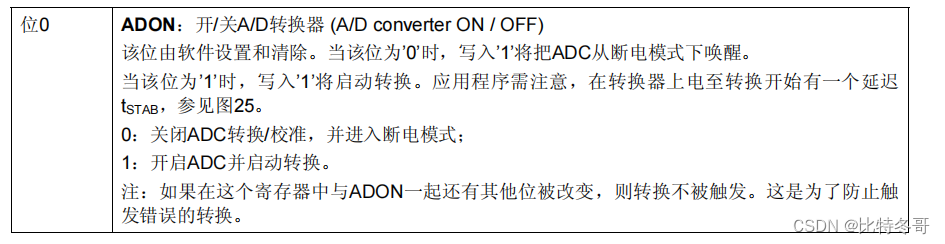

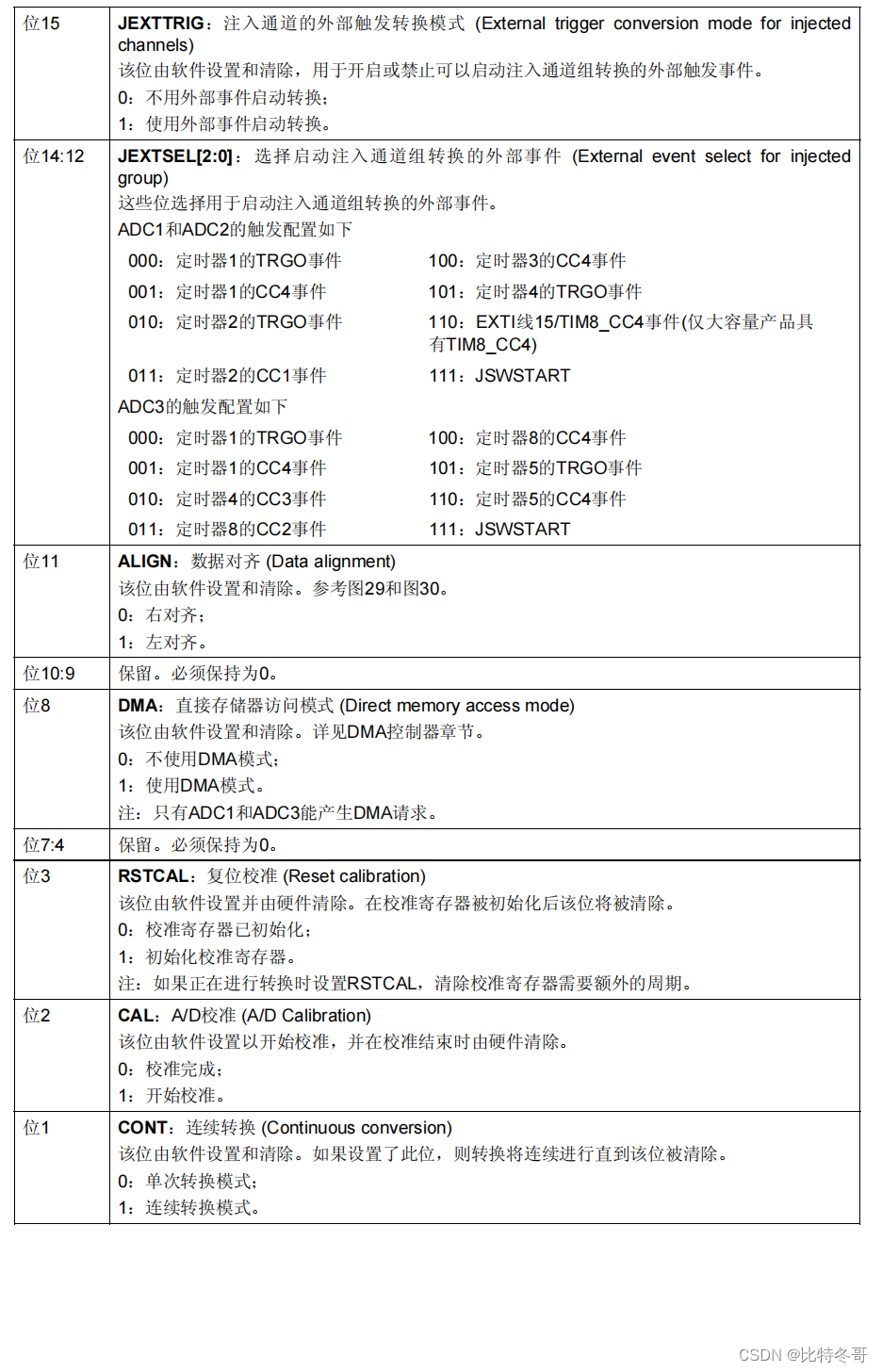

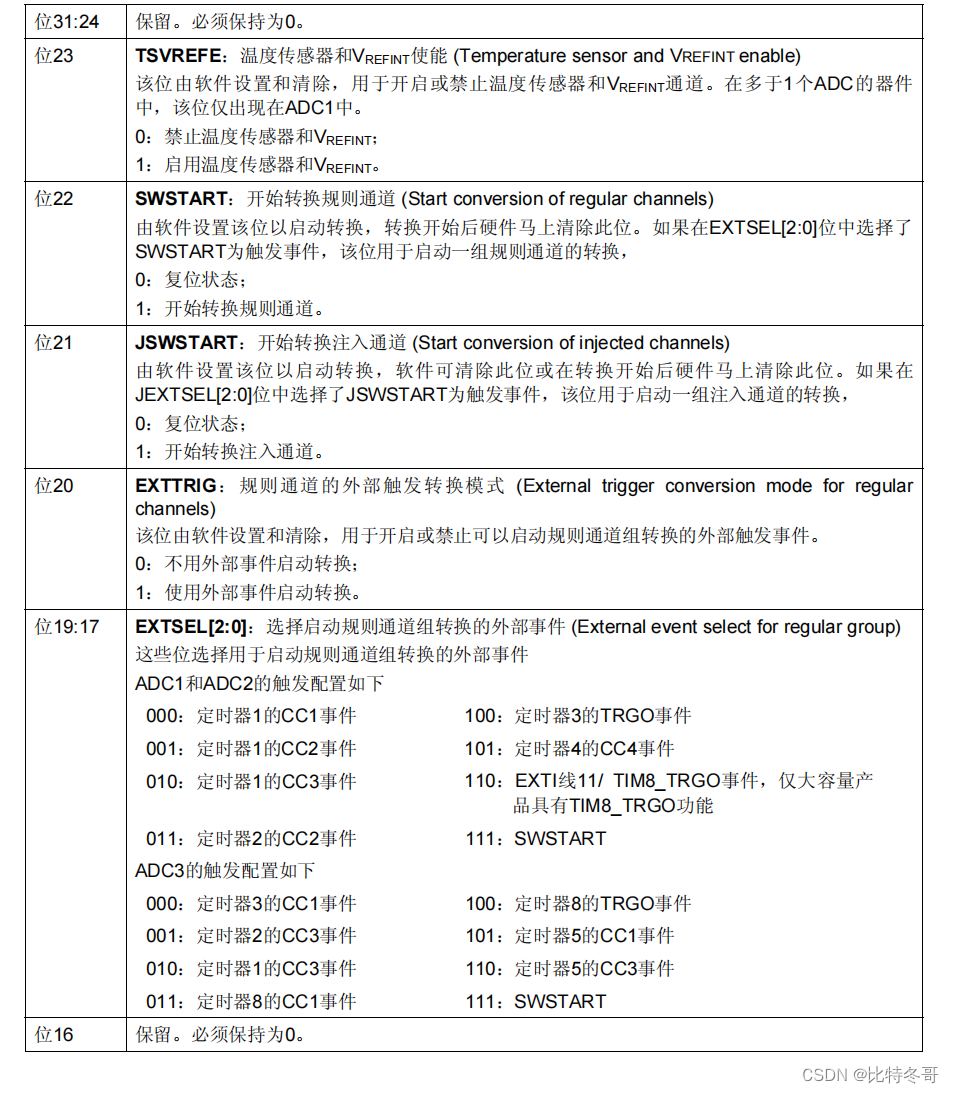

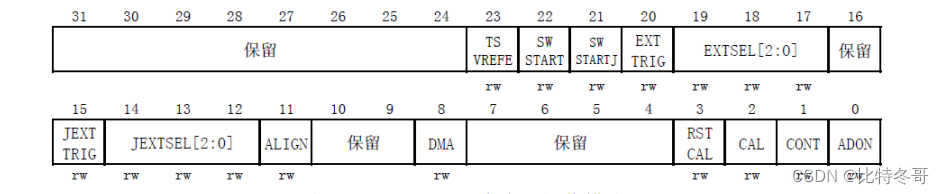

ADC_CR2 ：
地址偏移：0x08
复位值：0x0000 0000

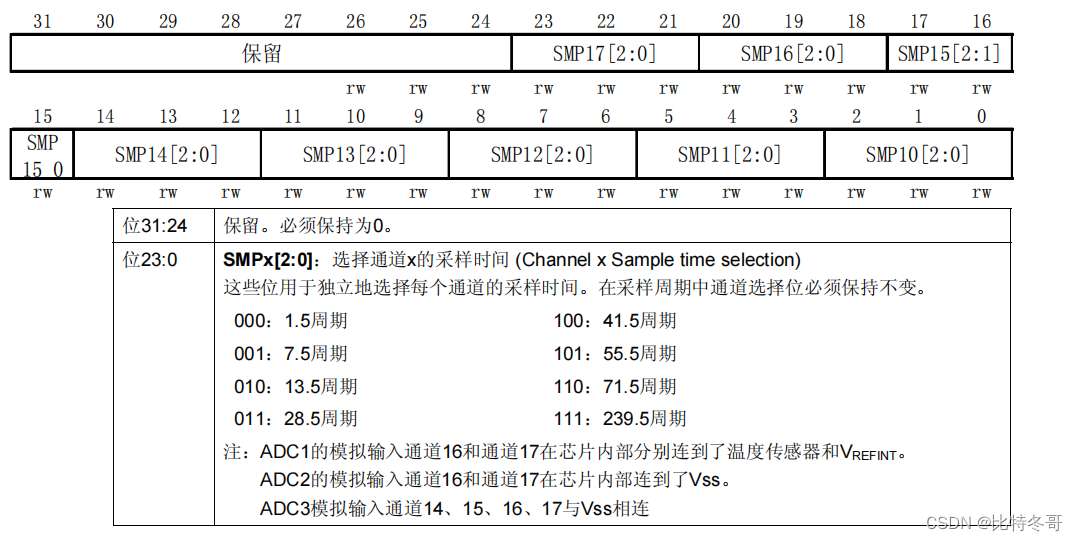

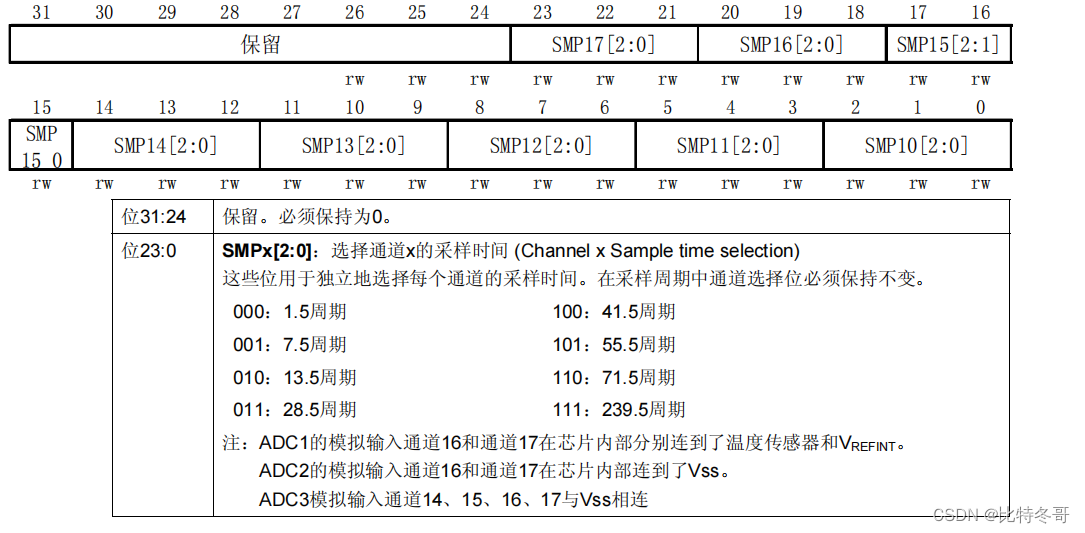

2. 采样事件寄存器（ADC_SMPR1 和 ADC_SMPR2）

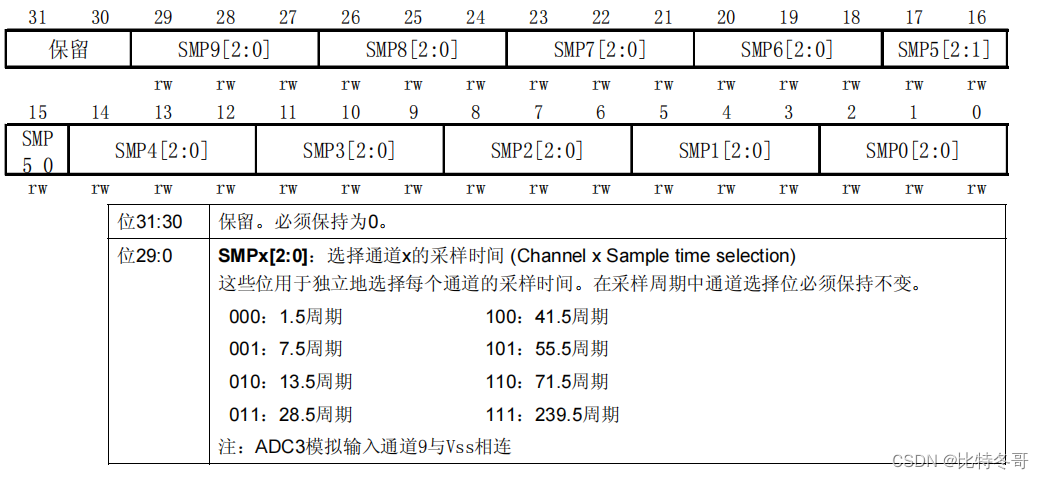

ADC_SMPR1：
地址偏移：0x0C
复位值：0x0000 0000

ADC_SMPR2：
地址偏移：0x10
复位值：0x0000 0000

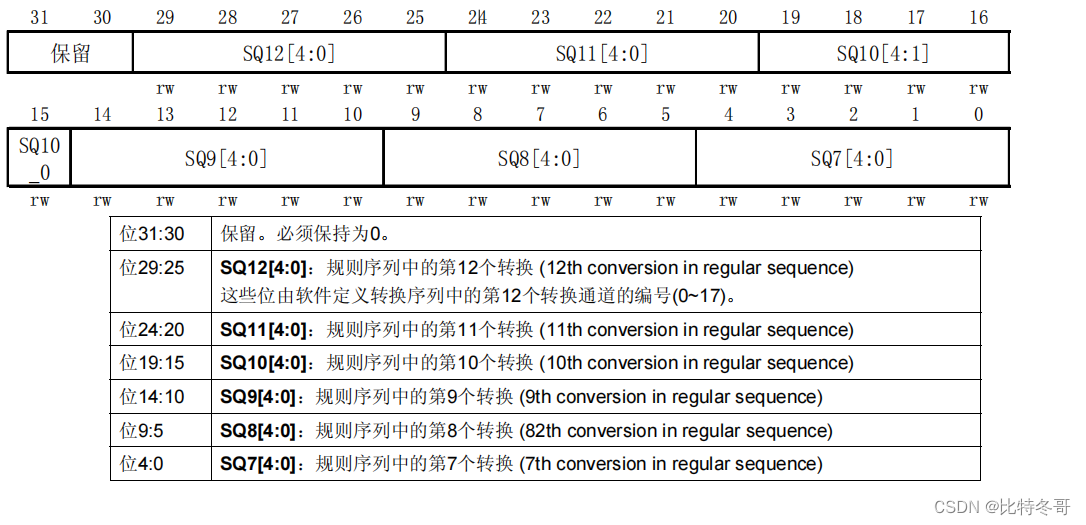

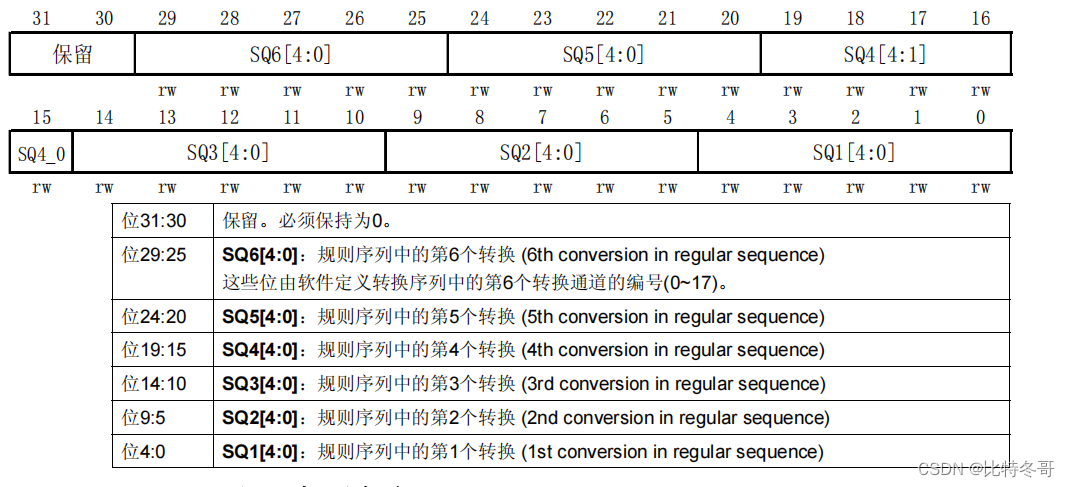

3. 规则序列寄存器（ADC_SQR1~3）

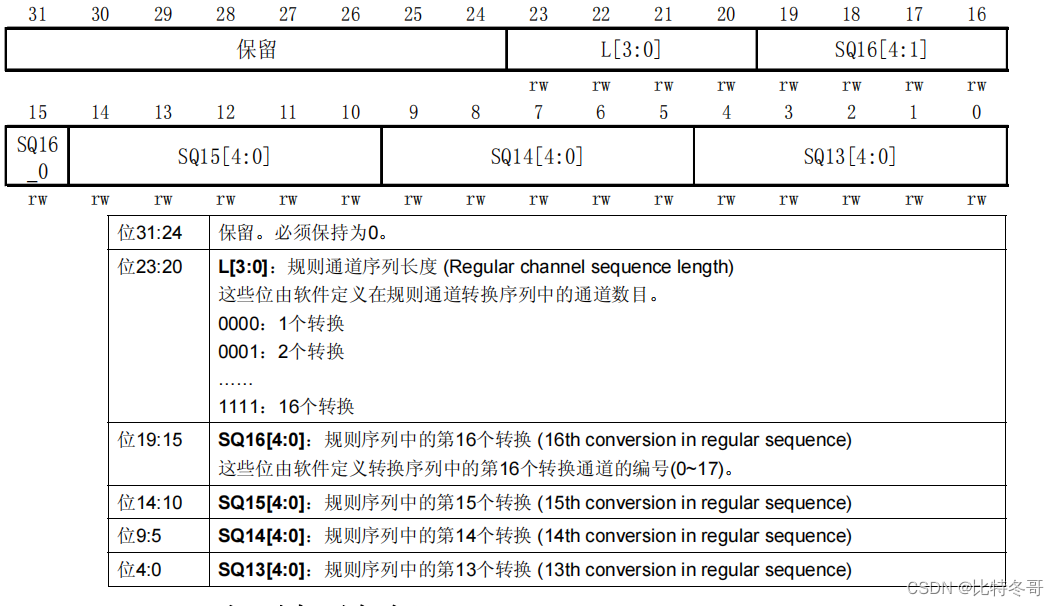

ADC_SQR1：
地址偏移：0x2C
复位值：0x0000 0000

ADC_SQR2：
地址偏移：0x30
复位值：0x0000 0000

ADC_SQR3：
地址偏移：0x34
复位值：0x0000 0000

4. 规则数据寄存器(ADC_DR)

地址偏移：0x4C
复位值：0x0000 0000

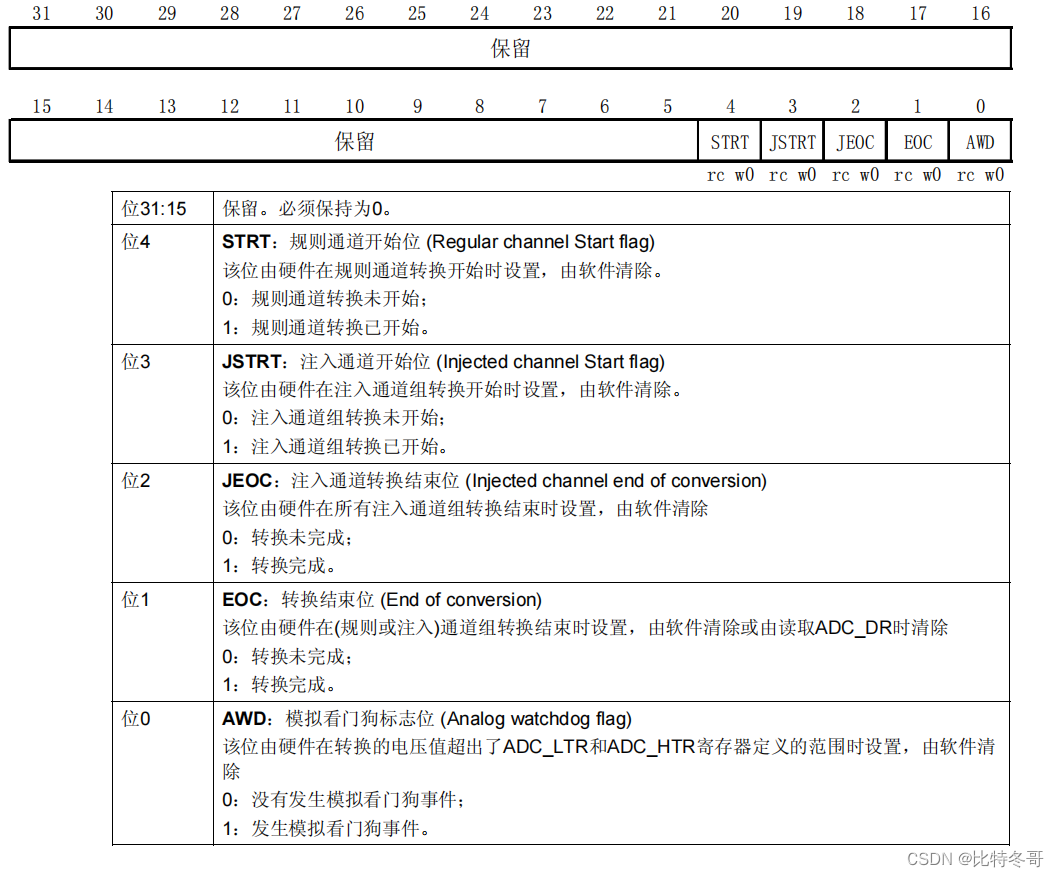

5. 状态寄存器（ADC_SR）

地址偏移：0x00
复位值：0x0000 0000

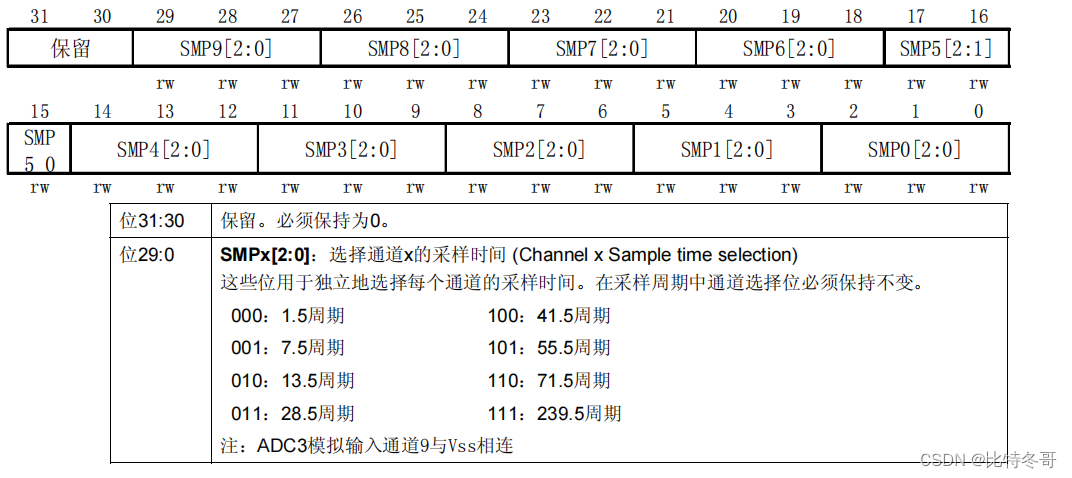

6. 采样时间寄存器(ADC_SMPR1~2)

ADC_SMPR1：
地址偏移：0x0C
复位值：0x0000 0000

ADC_SMPR2：
地址偏移：0x10
复位值：0x0000 0000

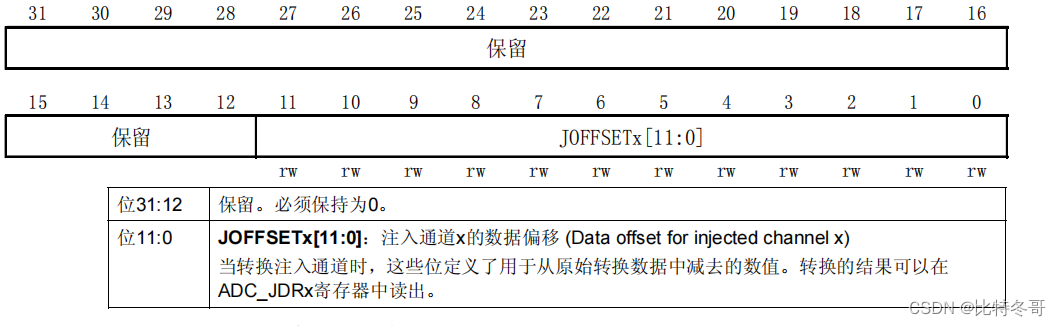

7. 注入通道数据偏移寄存器x (ADC_JOFRx)(x=1…4)

地址偏移：0x14-0x20
复位值：0x0000 0000

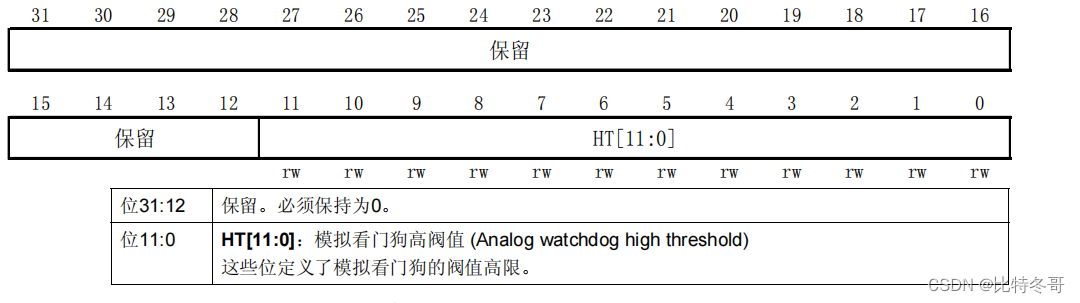

8. 看门狗高阀值寄存器(ADC_HTR)

地址偏移：0x24
复位值：0x0000 0000

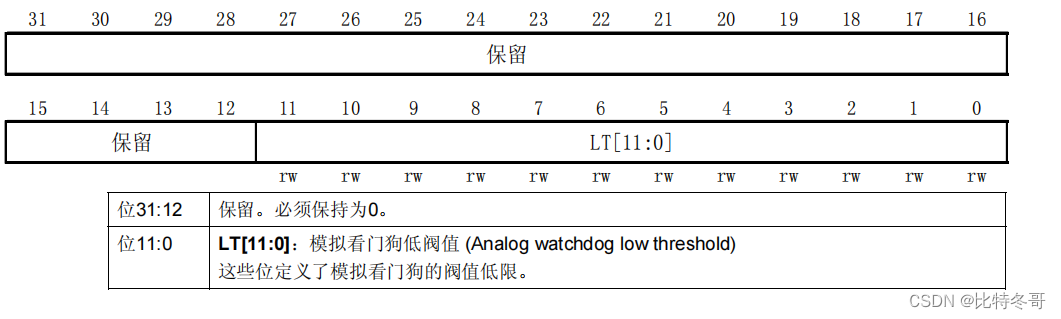

9. 看门狗低阀值寄存器(ADC_LRT)

地址偏移：0x28
复位值：0x0000 0000

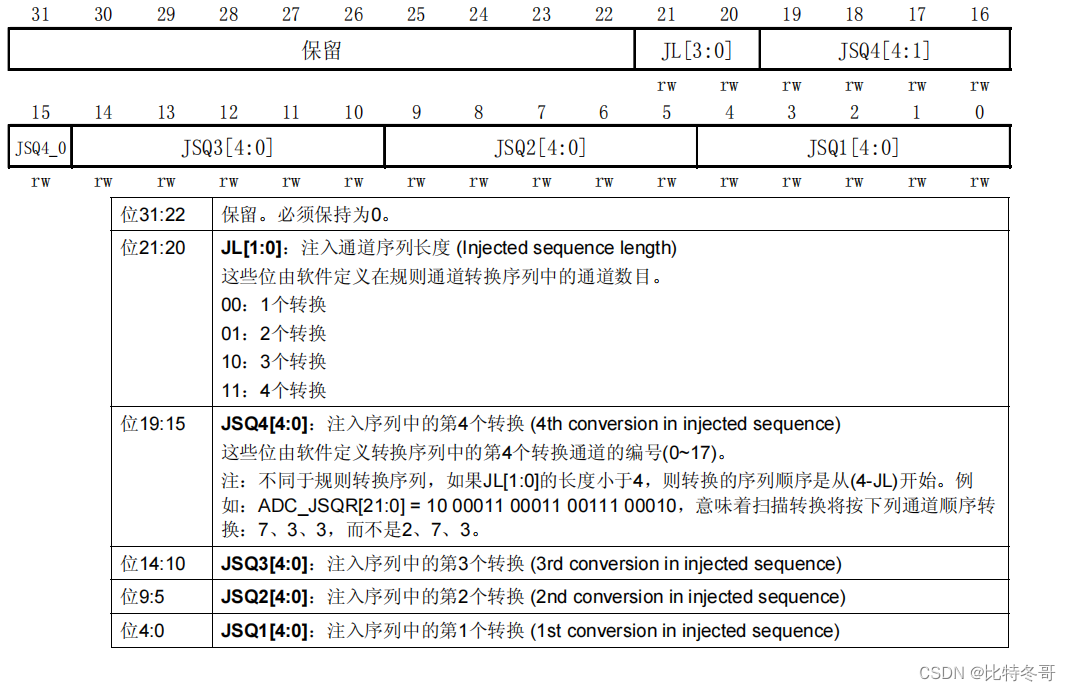

10. ADC注入序列寄存器(ADC_JSQR)

地址偏移：0x38
复位值：0x0000 0000

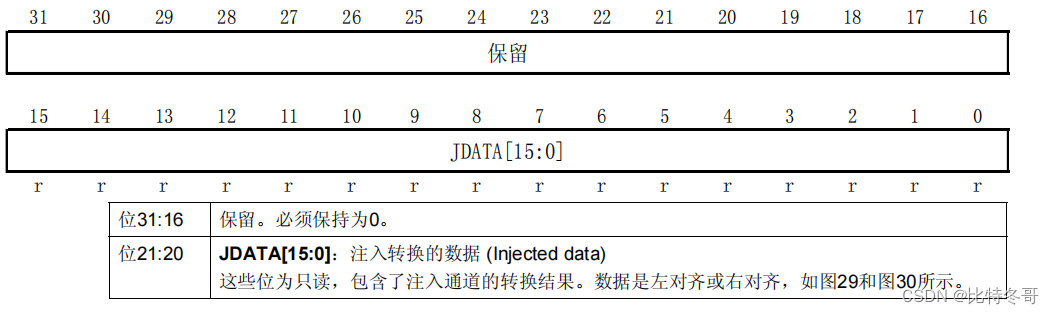

11. 注入数据寄存器x (ADC_JDRx) (x= 1…4)

地址偏移：0x3C – 0x48
复位值：0x0000 0000

三、ADC程序设计

这里我以ADC1单通道转换为例，设计思路如下：

1. 开启 PA 口时钟和 ADC1 时钟，设置 PA1 为模拟输入。
2. 复位 ADC1，同时设置 ADC1 分频因子。
3. 初始化 ADC1 参数，设置 ADC1 的工作模式以及规则序列的相关信息
4. 使能 ADC 并校准。
5. 读取 ADC 值。

总结

以上是对模拟/数字转换(ADC)的详情介绍，下节我将带大家仔细的去配置ADC转换实验。
