在单板计算机领域，Raspberry Pi 系列一直以其卓越的性能和亲民的价格受到全球开发者和爱好者的青睐。随着技术的不断进步，Raspberry Pi 家族迎来新成员——Raspberry Pi CM5（CM5）。CM5 不仅继承了前代CM4 的紧凑设计，更在性能上实现了质的飞跃。同时在设计上更加注重灵活性和集成度，为工业和商业应用提供了更多可能。

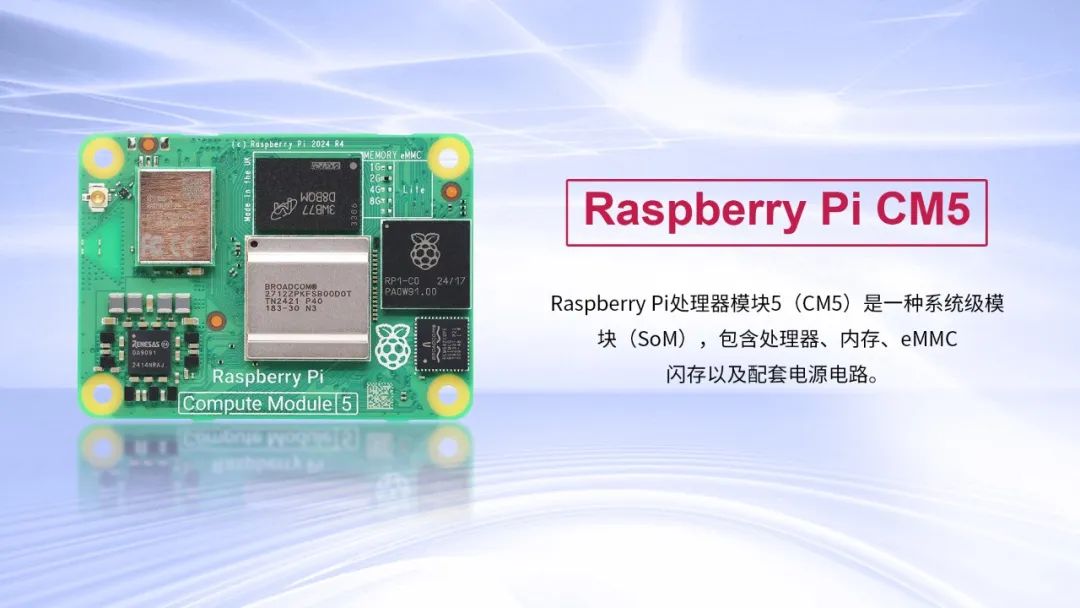

Raspberry Pi CM5 是一种系统级模块（SoM），包含处理器、内存、eMMC闪存以及配套电源电路。这些模块允许设计人员将 Raspberry Pi 硬件和软叠在自己的定制系统和外形中。此外，这些模块相较于 Raspberry Pi 主板，还提供了额外的输入输出（IO）接口，为设计者提供了更多选择。

CM5 的设计大致基于 Raspberry Pi 5，对于成本敏感型应用，它可以不选择eMMC；这个版本被称为 Raspberry Pi CM5 精简版（CM5Lite）。

新一代 CM5 和 CM5Lite 在很大程度上与上一代处理模块兼容。上一代处理器模块仍在销售，并将至少持续生产至2034年1月。CM5的电气接口通过两个100针的高密度连接器实现。

引脚分配的主要变化为增加2个USB 3.0端口。

接下来看看这个 CM5 模块具有哪些强大的功能：

Broadcom BCM2712，四核Cortex-A76 (ARM v8) 64位2GHz SoC
4 x M2.5安装孔
4Kp60 HEVC 解码器
OpenGL ES 3.1 图形，Vulkan 1.2
可选择带ECC的1GB、2GB、4GB、8GB 或16GLPDDR4-4267 SDRAM
可选择0GB (CM5Lite)、8GB、16GB或32GB eMMC闪存

- 峰值eMMC带宽200MBps(比以前的处理器模块快2倍)

可选经过无线认证的无线模块，支持：

- 2.4 GHz & 5.0 GHz IEEE 802.11 b/g/n/ac 无线通信协议

- 蓝牙5.0，BLE无线通信协议

- 板载电子开关，用于选择PCB板载天线或外置天线

支持IEEE 1588协议的千兆以太网PHY
1 × PCIe单通道主机，第二代(5Gbps)
1 × USB 2.0端口(高速)
1个USB 3.0端口，支持同时以5Gbps的速度运行
高达30 x GPIO，支持1.8V或3.3V信号和外设选项：

- 最多5 x UART

- 最多5 x I2C

- 最多5 x SPI

- 1 x SDIO接口

- 1 x DPI (并行RGB显示)

- 1 x I2S

- 最多4 x PWM输出

- 最多3 x GPCLK输出

2 x HDMI 2.0接口 (支持2端口同时输出最高4Kp60)
2 x 4通道MIPI接口：

- 同时支持DSI（显示端口）和CSI-2（相机端口）

1 x SDIO 2.0 (CM5Lite)
单路+5V PSU输入，支持USB PD, 最高可达5A@5V
实时时钟（RTC），由外部电池供电

除了CM5主板，还有CM5配件也跟着发布了！

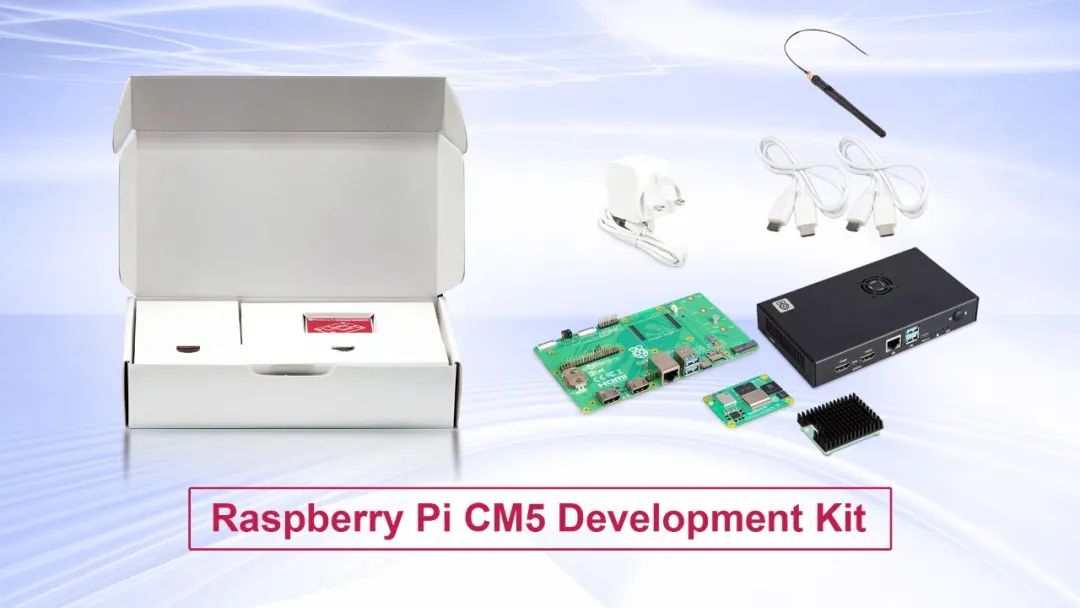

No.1：CM5 Development Kit

CM5 Development Kit 包含：

树莓派CM 5
Raspberry Pi CM5 lO 板
用于 CM5 的 Raspberry Pi lO 外壳

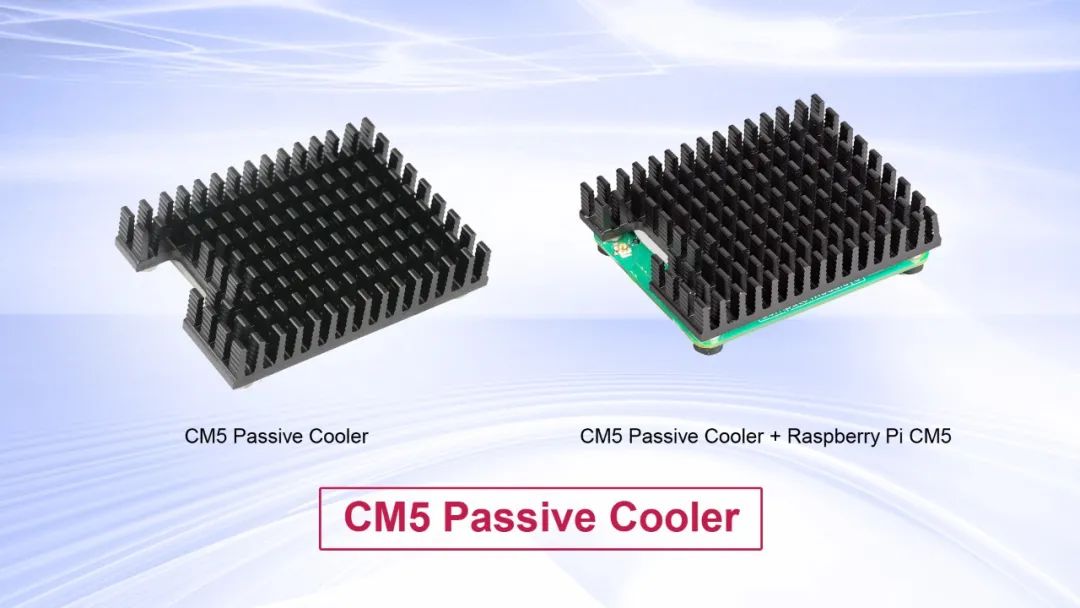

用于 CM5 的 Raspberry Pi 冷却器（不适用于 CM5 IO Case）
树莓派天线套件
树莓派 27W USB Type-C PD 电源
2 x Raspberry Pi HDMI® 至 HDMI® 连接线
树莓派 USB-A 至 USB-C 转接线

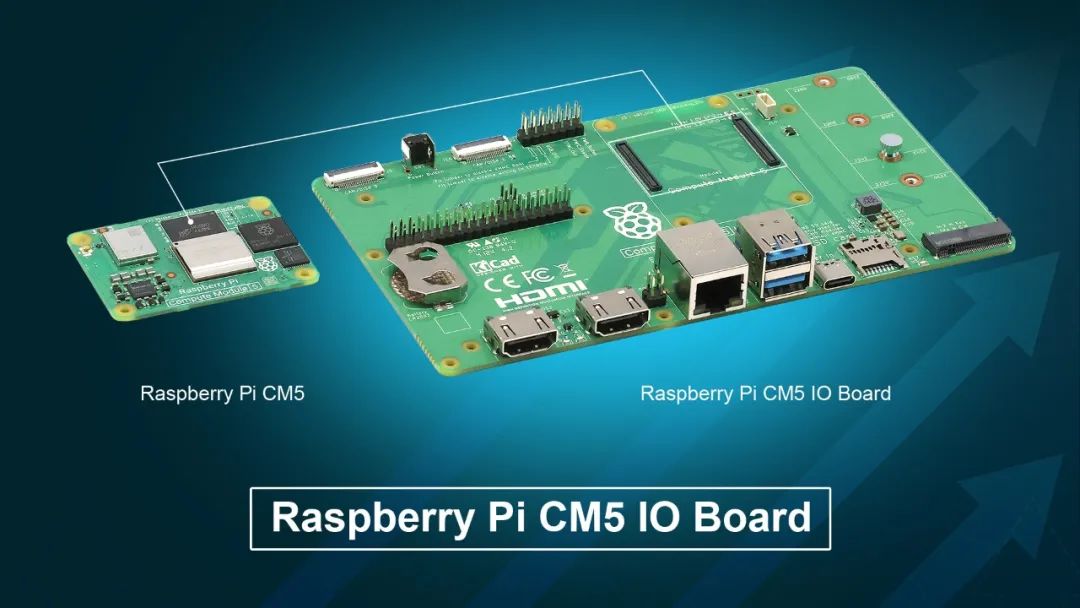

No.2：Raspberry Pi CM5 IO Board

Raspberry Pi CM5 IO Board（CM5IO）旨在协助开发使用Raspberry Pi CM5的产品。Raspberry Pi CM5 IO Board包含了Raspberry Pi 5所具有的许多接口，对于一般用途，您可以参考Raspberry Pi 5的文档。CM5IO既可以作为CM5的参考设计，或者直接用作可以额外添加M.2 M Key和Raspberry Pi HAT+的产品。

Raspberry Pi CM5 IO Board 规格参数：
