流程图、顺序图、状态图他们三者分别解决什么样的问题?

本文探讨了流程图、顺序图和状态图在解决问题上的差异。流程图侧重展示活动过程,特别是处理过程;顺序图用于展示程序执行中对象的交互顺序;状态图则强调对象状态变化及状态间的转移。流程图适用于复杂逻辑的分析,状态图适合对象状态跟踪,两者在不同场景下各有优势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

流程图:用于表示完成某件事情中的各个活动过程,其中最重要的部分是“处理 process”单元;

顺序图:用于表示程序执行时各个对象的交互过程(这些对象会按调用时间顺序排序);

状态图:描述一个特定对象的所有可能状态,以及由于各种事件的发生而引起的状态之间的转移,其最主要的就是程序目前的状态,每一个状态总结记录程序由开始到目前所有接到的输入。

这么描述可能还不够清晰,下面我将从流程图VS顺序图,以及流程图VS状态图,对这三者的优势和局限性作进一步解读:

流程图 VS 顺序图

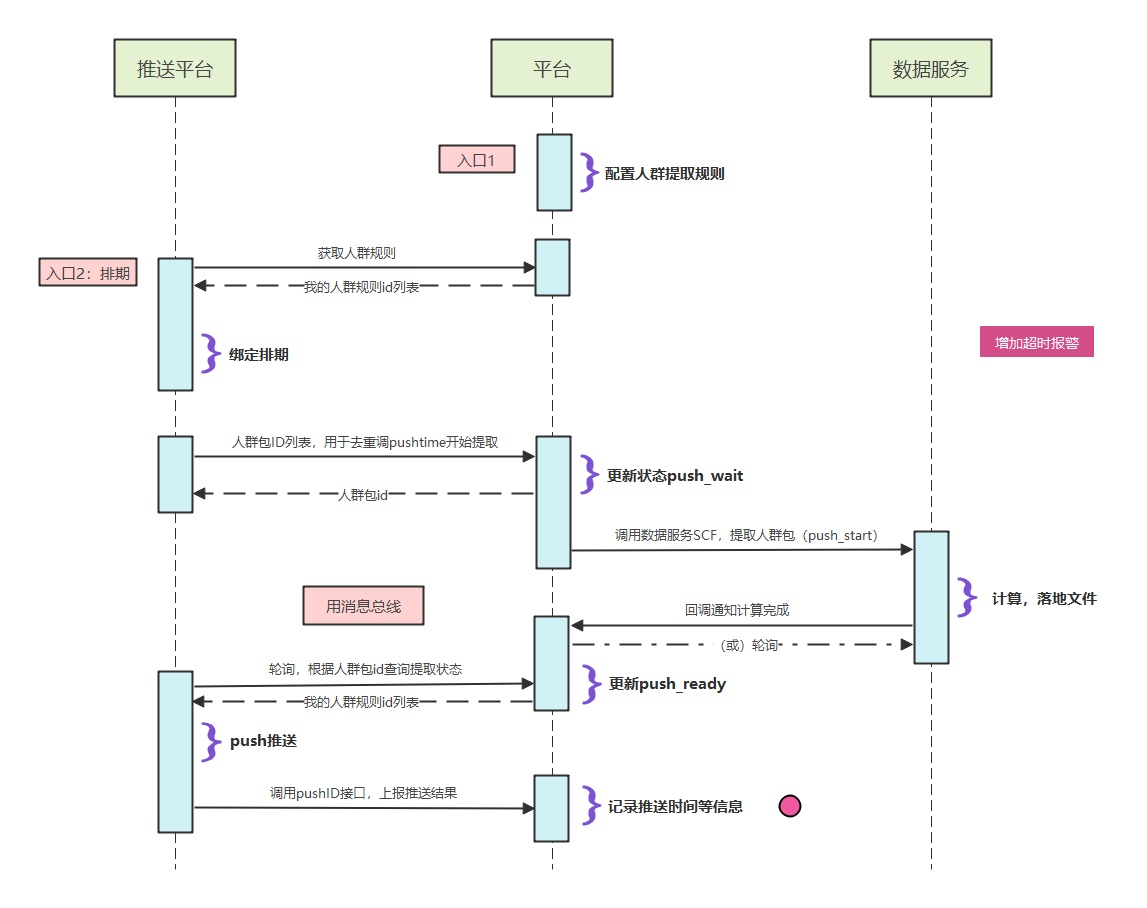

这是push流程的一张顺序图:

preview



它直观地反应了push程序执行的过程,各个对象之间的调用顺序是怎样的一目了然。

这还属于比较简单的顺序图。如果是下面这类复杂的,甚至一个方法里面有很多分支语句的,那用顺序图肯定是很不好画了。

preview



因此,一般情况下分析程序中的方法用流程图更好,它可以很好的反应各种复杂的逻辑。

流程图 VS 状态图

这是表示电梯运行状态的一张状态图:
