关于网络拓扑图，你想知道的都在这

这篇文章，我将集中回答以下这四个问题：

1. 网络拓扑图的定义
2. 网络拓扑图的分类
3. 网络拓扑图的设计规范
4. 网络拓扑图的绘制步骤

一、网络拓扑图的定义

在认识网络拓扑图前，我们先来了解下网络拓扑结构。

所谓网络拓扑结构，是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

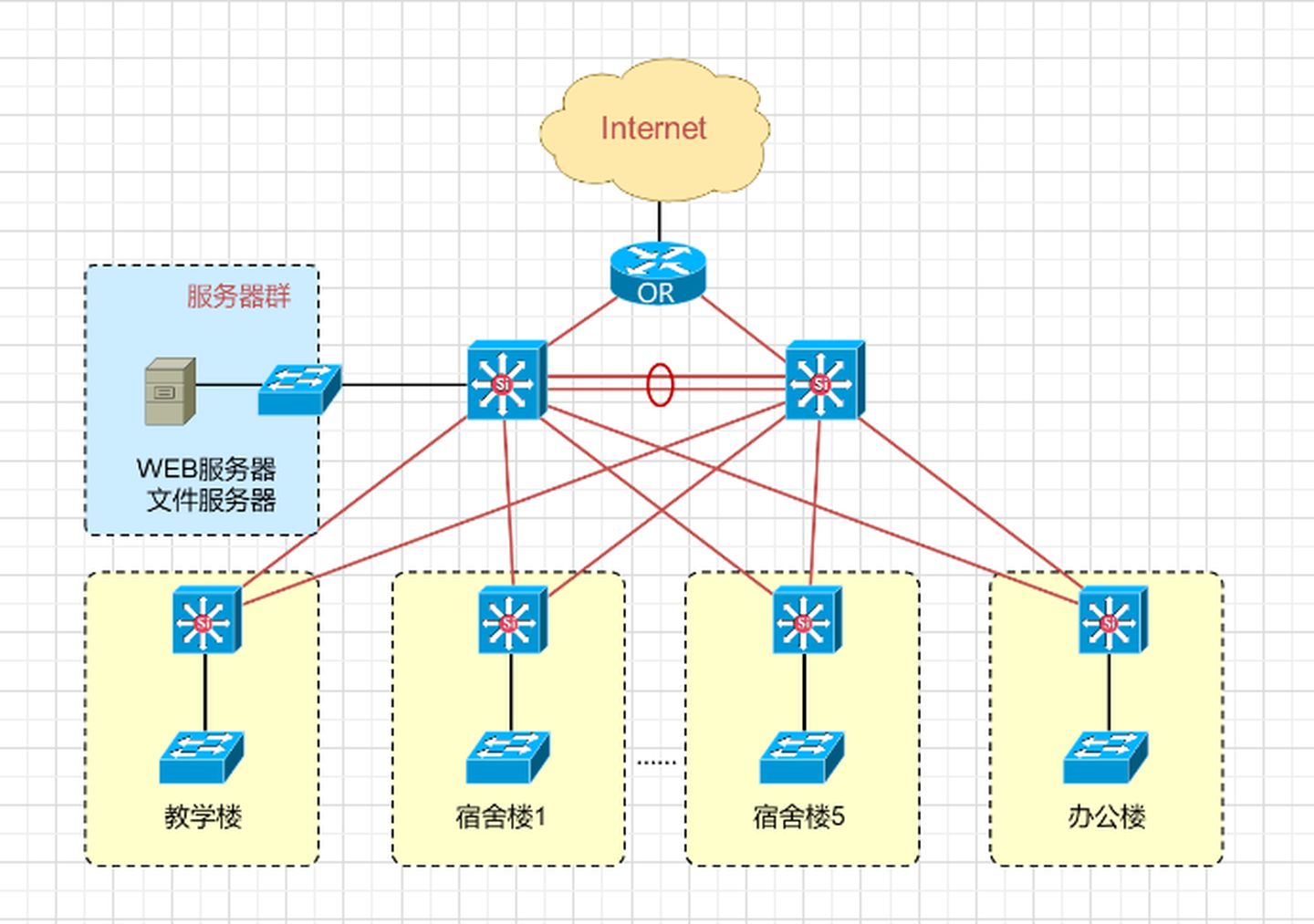

而网络拓扑图，就是指将这种网络连接结构呈现出来的图形。

二、网络拓扑图的分类

网络拓扑图的常见结构有星型结构、环形结构、总线结构、网状结构、树型结构、混合结构等。

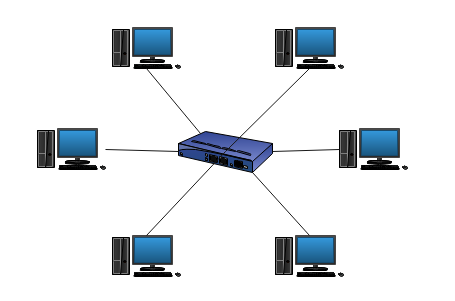

• 星型结构

这是最古老的一种连接方式：网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

• 环型结构

区别于星型结构对中心系统的依赖。

环形结构中的传输媒体从一个端用户到另一个端用户，直到将所有的端用户连成环型。数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
