色彩空间

写在前面

• 提到色彩，即使是刚有辨知能力的小朋友，也能说上几句～

• 那我们前端工程师，无论工作还是生活，每天都在与各种色彩打交道，那便更有必要系统地了解关于色彩方面的知识

• 本文将从前端角度，聊聊色彩空间

• 根据 CSS Color Module Level 4 标准

  <color> = <hex-color> | <named-color> | currentcolor | transparent
            <rgb()> | <rgba()> | <hsl()> | <hsla()> | <hwb()> |
            <lab()> | <lch()> | <gray()> |
            <color()> | <device-cmyk()> |
            <system-color>


named-color

• #named-color

transparent

• #transparent
• <color> = transparent 小例子

currentcolor

• #currentcolor
• <color> = currentcolor 小例子

system-color

• #system-colors
• <color> = <system-color>小例子

减色法混色模型 CMYK 与 加色法混色模型 RGB

减色法混色模型 CMYK

• C - Cyan - 青色
• M - Magenta - 红色
• Y - Yellow - 黄色
• K - blacK - 黑色（防止与 RGB 的 B 冲突）
• 上过美术课，应该听过“红黄蓝”三原色的说法，但这和 CMYK 不太一样，实际上，颜料显示颜色的原理是它吸收了所有别的颜色的光，只反射一种颜色，所以颜料三原色其实是红、绿、蓝的补色，也就是：品红、黄、青。因为它们跟红、黄、蓝相近，所以有了这样的说法。
• 为什么会比三原色多了一色呢？
  • 三种颜色调成黑色，贵
  • 且不是纯粹的黑，三色等量相加之后只能形成一种深灰或深褐（我要五彩斑斓的黑

加色法混色模型 RGB

• 我们在 CSS 样式中看到的形式如 #RRGGBB 的颜色代码，就是 RGB 颜色的十六进制表示法，其中 RR、GG、BB 分别是两位十六进制数字，表示红、绿、蓝三色通道的色阶。色阶可以表示某个通道的强弱。
• 但 RGB 并不能表示人眼所见的所有颜色，它只能表示下面的这个区域

• RGB 对色彩的描述，对计算机友好，但不够人性化
• RGB 我们只能大致判断出它偏向于红色、绿色还是蓝色，或者在颜色立方体的大致位置。
• 以及对比两个 RGB 颜色的时候，我们只能通过对比它们在 RGB 立方体中的相对距离，来判断它们的颜色差异。

• 但我们对色彩的认识往往先是：颜色是什么，鲜艳不鲜艳，亮还是暗
• and It’s not easy to to alter an RGB color to produce a lighter variant of the same hue.
  • 这在我们开发中也十分常见，有些时候设计师定下视觉基调和主色，我们需要根据数据情况由前端动态生成颜色值

HSL HSB&HSV

• CSS 和 Canvas2D 都可以直接支持 HSL 颜色，只有 WebGL 需要做 RGB2HSV 转换。

HSL

H - Hue - 色相 - 0-360°的圆心角

• H(hue)分量，代表的是人眼所能感知的颜色范围，这些颜色分布在一个平面的色相环上，取值范围是0°到360°的圆心角，每个角度可以代表一种颜色。
• 色相值的意义在于，我们可以在不改变光感的情况下，通过旋转色相环来改变颜色。
• 在实际应用中，我们需要记住色相环上的六大主色，用作基本参照：360°/0°红、60°黄、120°绿、180°青、240°蓝、300°洋红，它们在色相环上按照60°圆心角的间隔排列。

S - Saturation - 饱和度 - 0~1 或者 0%~100% 间的值

• 和黑白没有关系，饱和度不控制颜色中混入黑白的多寡
• 数值越大，颜色中的灰色越少，颜色越鲜艳，呈现一种从灰度到纯色的变化。

L - Lightness - 亮度 - 0~1 或者 0%~100% 间的值

• 控制纯色中的混入的黑白两种颜色
• 数值越小，色彩越暗，越接近于黑色；数值越大，色彩越亮，越接近于白色。

HSB & HSV

• HSB 又称 HSV
• HSV 色轮- WebGL 实现
  • 像素坐标转换为极坐标，再除以 2π，就能得到 HSV 的 H 值
  • 鼠标位置的 x、y 坐标来决定 S 和 V 的值

S - Saturation - 饱和度 - 0~1 或者 0%~100%间的值

• 控制纯色中混入白色的量，值越大，白色越少，颜色越纯；

B - Brightness - 亮度 - 0~1 或者 0%~100%间的值

• 控制纯色中混入黑色的量，值越大，黑色越少，明度越高

RGB 立方体转换成 HSL / HSV 过程

• 我们可以把这个过程简单理解成，将 RGB 颜色的立方体从直角坐标系投影到极坐标系的圆柱上

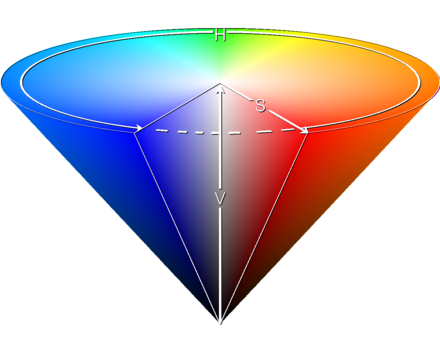

• HSV（色相、饱和度、明度）在概念上可以被认为是颜色的倒圆锥体（黑点在下顶点，白色在上底面圆心）

  •

• HSL 在概念上表示了一个双圆锥体和圆球体（白色在上顶点，黑色在下顶点，最大横切面的圆心是半程灰色）

  •

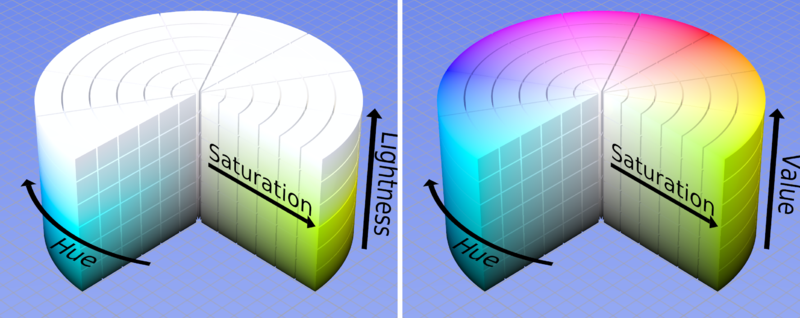

• 我们可以从下图来对比 HSL & HSV

  •

• 但即使我们可以均匀地修改每组的亮度和饱和度，由于人眼对不同频率的光的敏感度不同，我们仍然会感觉有的颜色看起来和其他的颜色差距明显，有的颜色还是没那么明显

• 看下面的例子

  for(let i = 0; i < 20; i++) {
    ctx.fillStyle = `hsl(${Math.floor(i * 15)}, 50%, 50%)`;
    ctx.beginPath();
    ctx.arc((i - 10) * 20, 60, 10, 0, Math.PI * 2);
    ctx.fill();
  }

  for(let i = 0; i < 20; i++) {
    ctx.fillStyle = `hsl(${Math.floor((i % 2 ? 60 : 210) + 3 * i)}, 50%, 50%)`;
    ctx.beginPath();
    ctx.arc((i - 10) * 20, -60, 10, 0, Math.PI * 2);
    ctx.fill();
  }

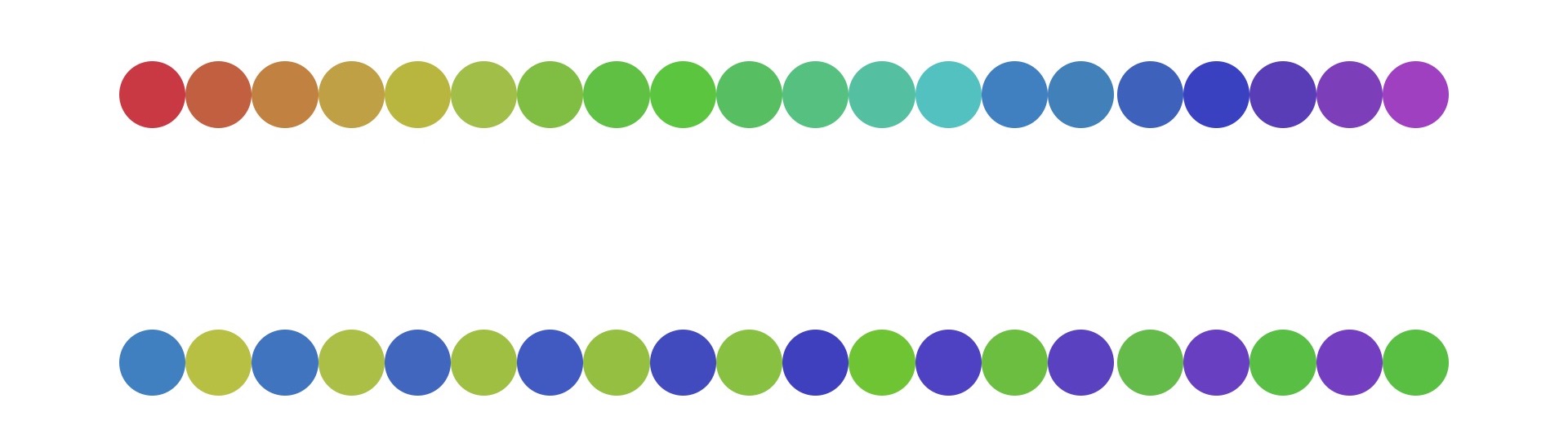

  • 我们绘制两排不同的圆，让第一排每个圆的色相间隔都是 15，再让第二排圆的颜色在色相 60 和 210 附近两两交错。
  • 最终生成效果如下：
    •
  • 可以看出：
    • 第一排圆你会发现，虽然它们的色相相差都是 15，但是相互之间颜色变化并不是均匀的，尤其是中间几个绿色圆的颜色比较接近。
    • 第二排圆，虽然这些圆的亮度都是 50%，但是蓝色和紫色的圆看起来就是不如偏绿偏黄的圆亮。

• 因此，HSL 依然不是最完美的色彩表示方法，我们还需要建立一套符合人类认知的标准。这个标准尽可能地满足一下 2 个原则

  • 人眼看到的色差 = 颜色向量间的欧氏距离
  • 相同的亮度，能让人感觉亮度相同

CIE Lab / CIE Lch

• Lab色彩空间（英语：Lab color space）是颜色-对立空间，带有维度L表示亮度，a和b表示颜色对立维度，基于了非线性压缩的CIE XYZ色彩空间坐标。

• CIE Lab 比较特殊的一点是，目前还没有能支持 CIE Lab 的图形系统，但规范中已经给出了 Lab 颜色值的定义

  lab() = lab( <percentage> <number> <number> [ / <alpha-value> ]? )
  lch() = lch( <percentage> <number> <hue> [ / <alpha-value> ]? )


• 且一些 JavaScript 库也已经可以直接处理 Lab 颜色空间了，如 d3-color

  • 我们可以通过 Lab color picker 来了解三个颜色之前的相互作用

  for(let i = 0; i < 20; i++) {
    const c = d3.lab(30, i * 15 - 150, i * 15 - 150).rgb();
    ctx.fillStyle = `rgb(${c.r}, ${c.g}, ${c.b})`;
    ctx.beginPath();
    ctx.arc((i - 10) * 20, 60, 10, 0, Math.PI * 2);
    ctx.fill();
  }

  for(let i = 0; i < 20; i++) {
    const c = d3.lab(i * 5, 80, 80).rgb();
    ctx.fillStyle = `rgb(${c.r}, ${c.g}, ${c.b})`;
    ctx.beginPath();
    ctx.arc((i - 10) * 20, -60, 10, 0, Math.PI * 2);
    ctx.fill();
  }

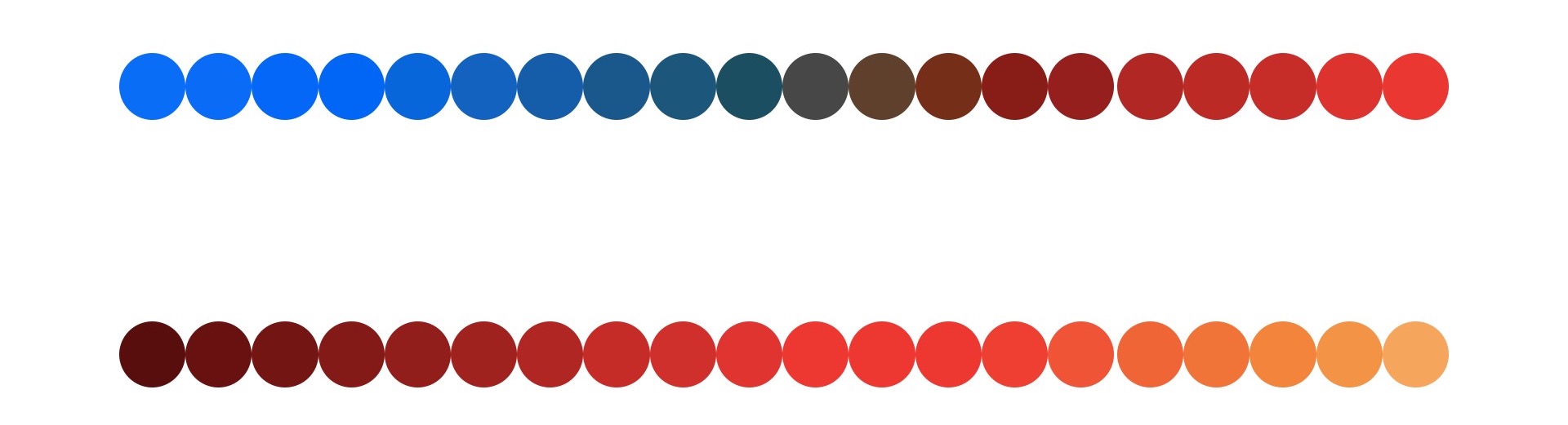

  • 这个例子与 HSL 的例子一样，也是显示两排圆形。
    • 第一排相邻圆形之间的 lab 色值的欧氏空间距离相同
    • 第二排相邻圆形之间的亮度按 5 阶的方式递增
  •

• 可以看出，在以 CIELab 方式呈现的色彩变化中，我们设置的数值和人眼感知的一致性比较强。

• 至此，规范中出现的色彩空间表示方法已经介绍完了。

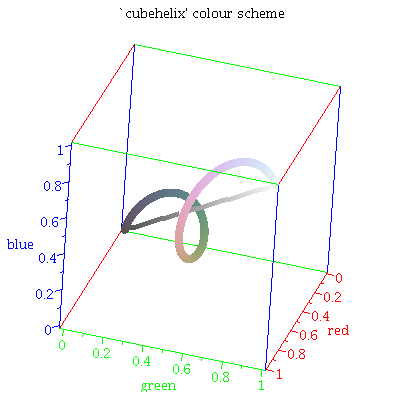

Cubehelix 色盘

• 它的原理就是在 RGB 的立方中构建一段螺旋线，让色相随着亮度增加螺旋变换。
•

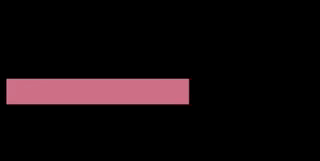

• 我们可以用 cubehelix 写一个颜色随着长度变化的长度
  • 首先，我们直接使用 cubehelix 函数创建一个 color 映射。
    • cubehelix 函数是一个高阶函数，它的返回值是一个色盘映射函数。这个返回函数的参数范围是 0 到 1，当它从小到大依次改变的时候，不仅颜色会依次改变，亮度也会依次增强。
  • 然后，我们用正弦函数来模拟数据的周期性变化，通过 color 获取当前的颜色值，再把颜色值赋给 ctx.fillStyle，颜色就能显示出来了。
  • 最后，我们用 rect 将柱状图画出来，用 requestAnimationFrame 实现动画就可以了 。

import {cubehelix} from 'cubehelix';

const canvas = document.querySelector('canvas');
const ctx = canvas.getContext('2d');

ctx.translate(0, 256);
ctx.scale(1, -1);

const color = cubehelix(); // 构造cubehelix色盘颜色映射函数
const T = 2000;

function update(t) {
  const p = 0.5 + 0.5 * Math.sin(t / T);
  ctx.clearRect(0, -256, 512, 512);
  const {r, g, b} = color(p);
  ctx.fillStyle = `rgb(${255 * r},${255 * g},${255 * b})`;
  ctx.beginPath();
  ctx.rect(20, -20, 480 * p, 40);
  ctx.fill();
  window.ctx = ctx;
  requestAnimationFrame(update);
}

update(0);

•

Coverting

• hsl-to-rgb
• rgb-to-lab
• lab-to-rgb
• lab-to-lch
• lch-to-lab
• Sample code for color conversions

参考资料

• CSS Color Module Level 4
• wikipedia HSL&HSV
• 知乎-色彩空间中的 HSL、HSV、HSB 有什么区别？
• d3-color
• Cubehelix
• Cubehelix颜色表算法
• wikipedia Lab色彩空间
• JS实现RGB-HSL-HSB相互转换
