【EPLAN】P8-图框样式设置

1、 文档目标

了解如何操作切换 EPLAN P8 电气图纸的图框切换操作方法；

2、 问题场景

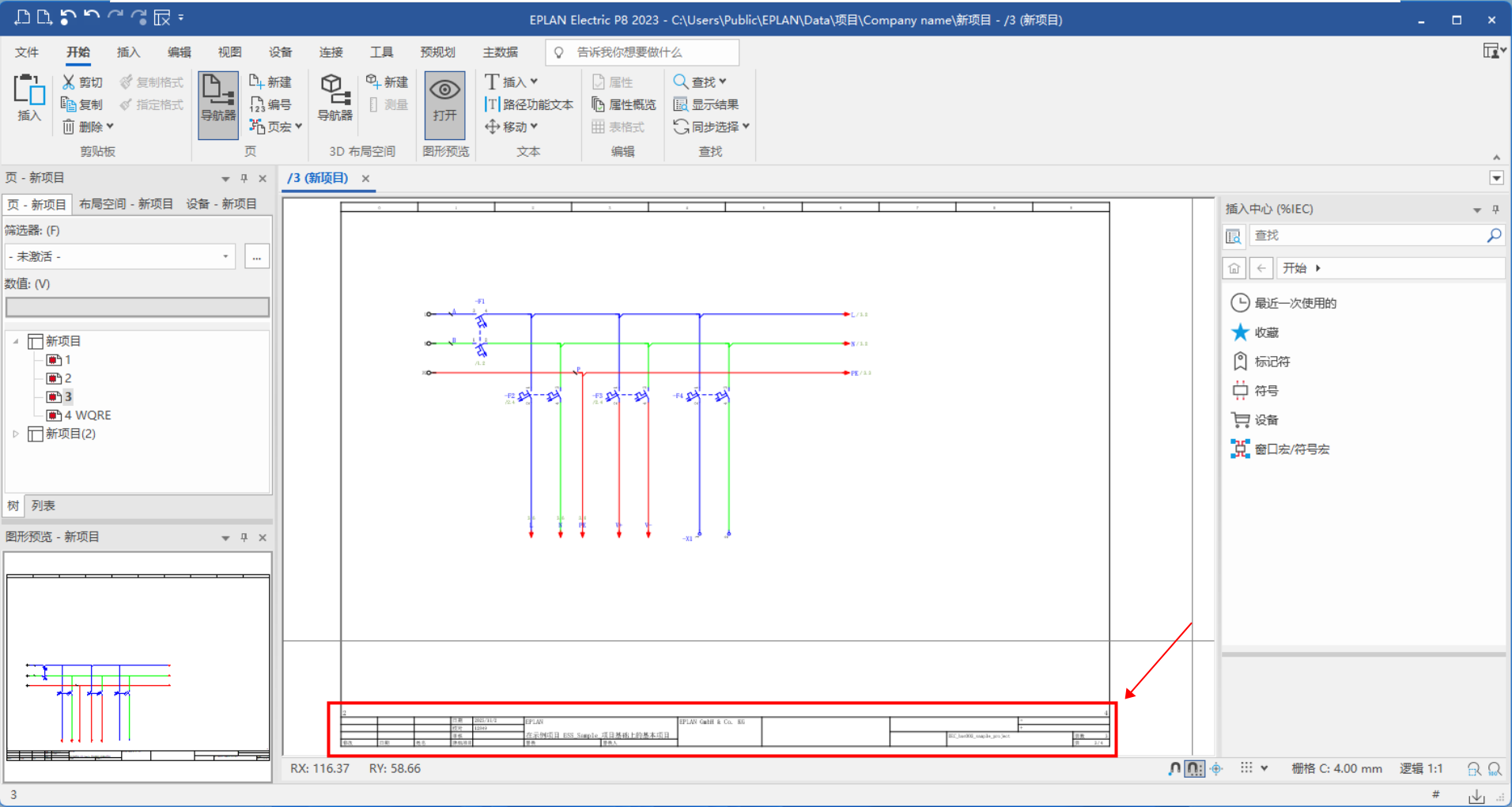

建立项目后，新建多线原理图后，图框设置都为默认使用如何切换图框样式。

图 1

3、软硬件环境

1、软件版本：EPLAN Electronic P8 2023

2、电脑环境：Windows 11

3、外设硬件：无

4、解决方法

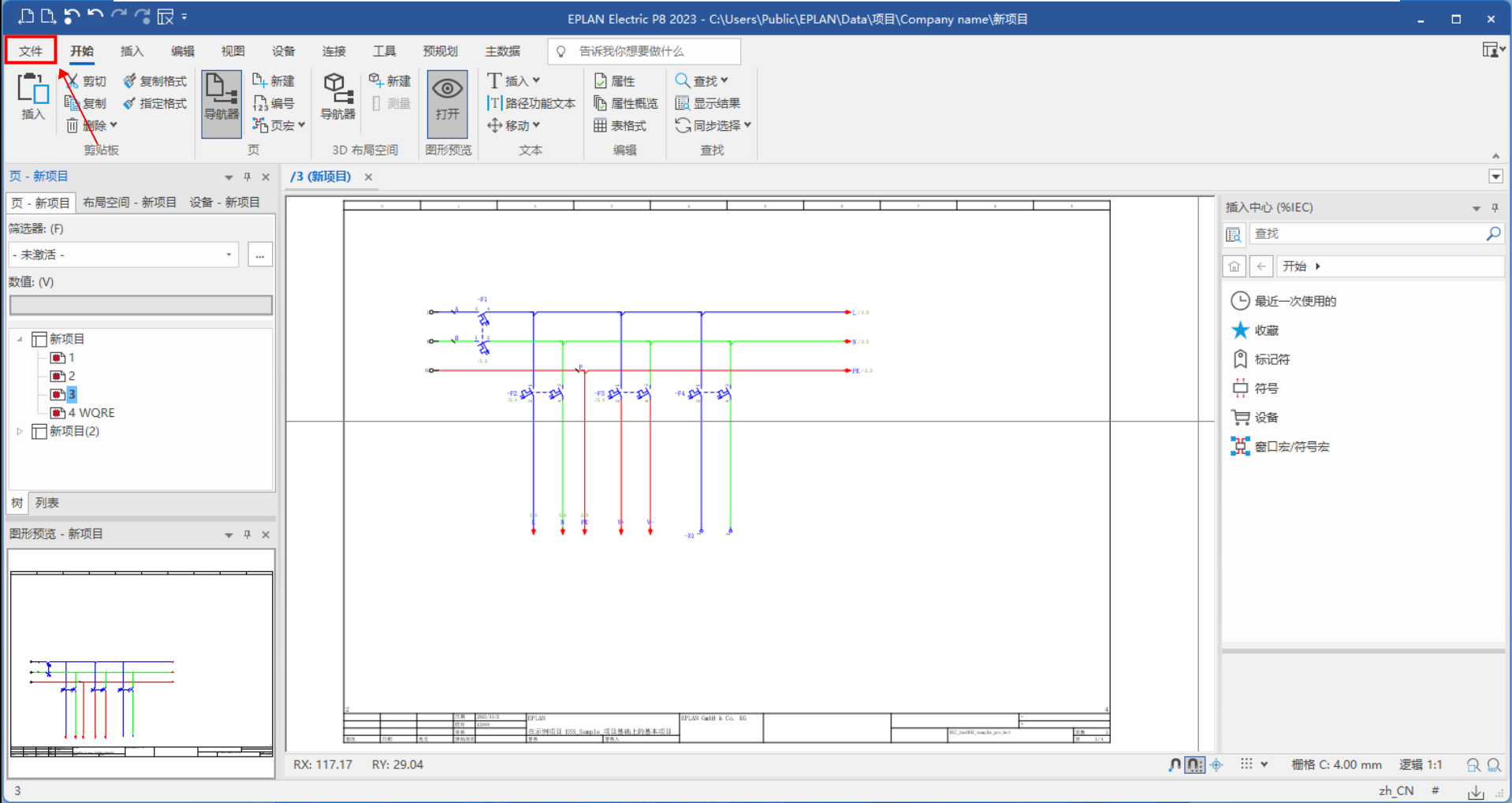

1、点击【文件】

图 2

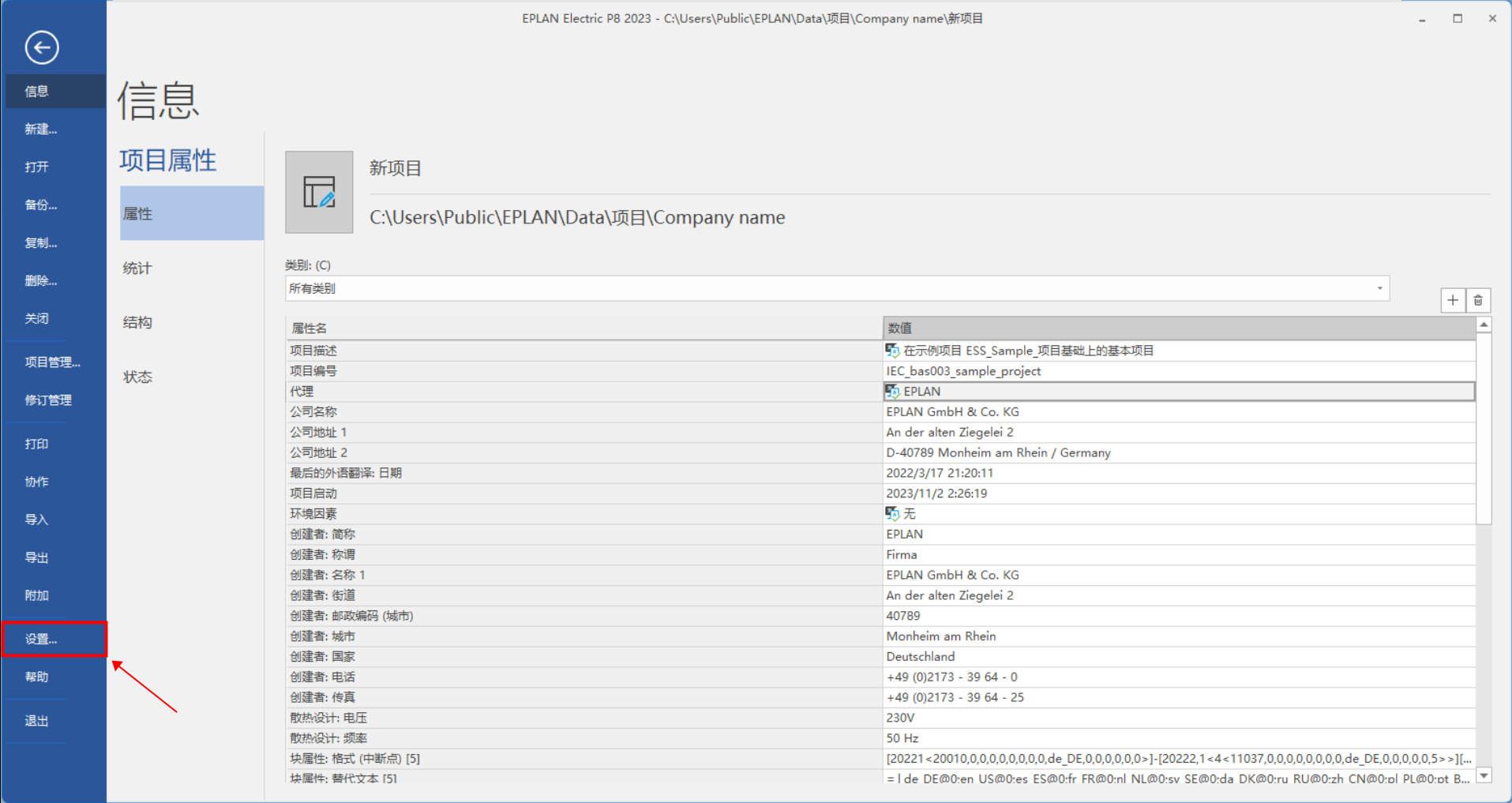

2、点击【设置】

图 3

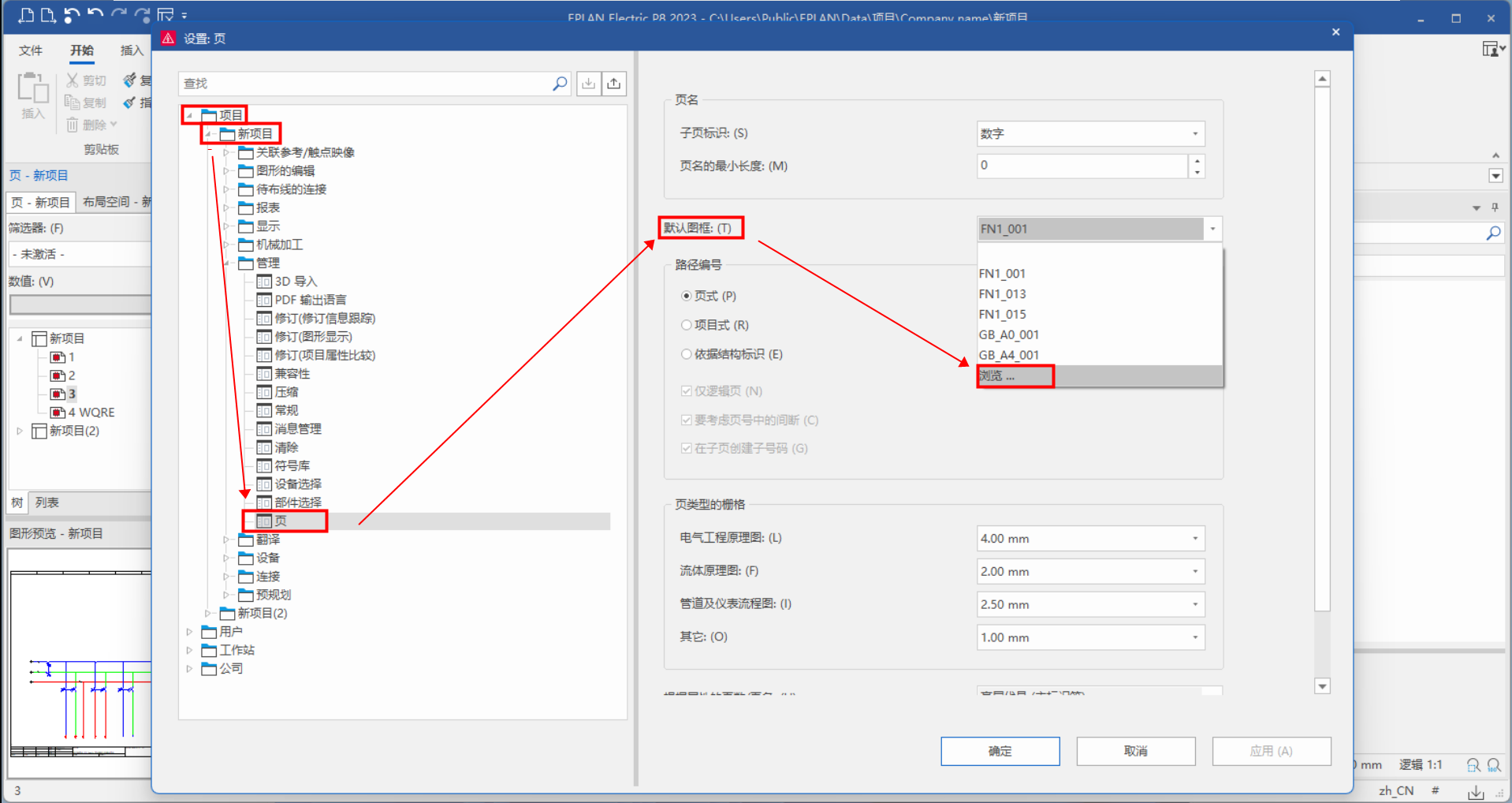

3、在弹出的设置对话框中，需要展开【项目】下拉栏，选择需要修改图框的项目对象下拉栏，选择【管理】→【页】→【默认图框】→【浏览】根据需要选择对应的图框文件。

图 4

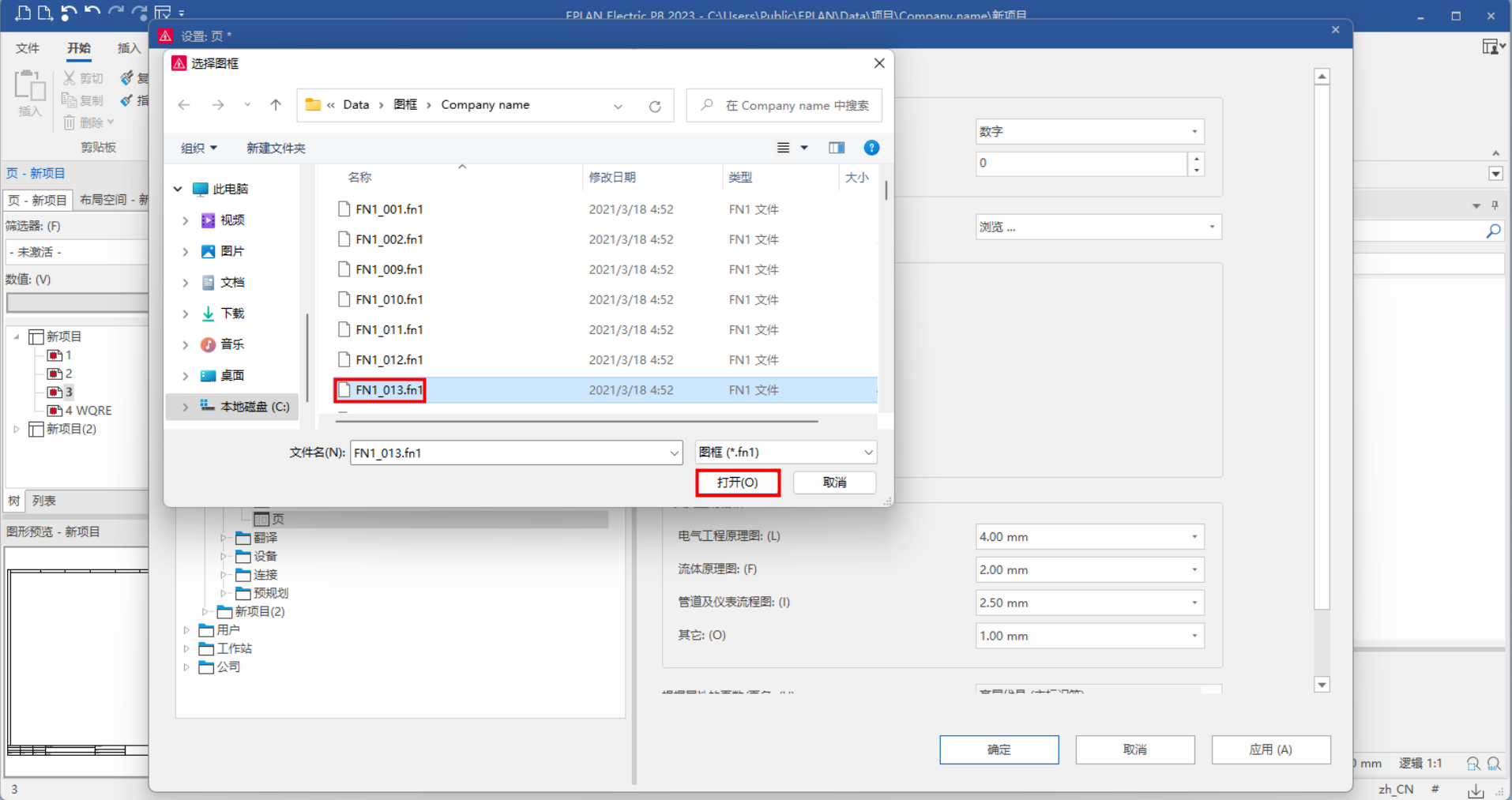

4、选择对应图框文件，这里都是软件默认安装的，也可以将公司使用的图框文件在此添加；

图 5

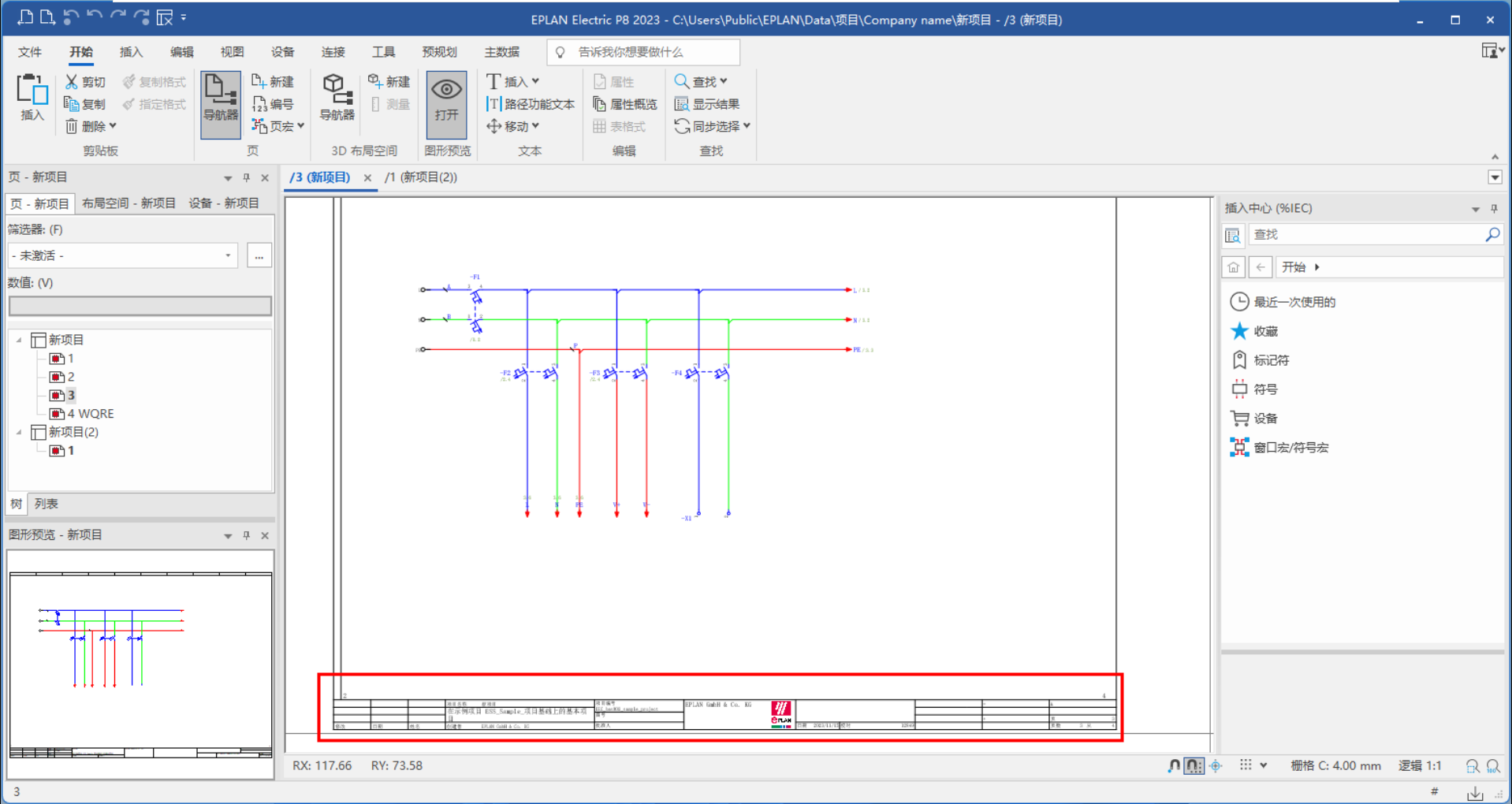

5、点击【应用】即可回到原理图纸页面中，图框样式已经发生变更；

图 6

————————————————————————
