【Altium】将立创EDA工程导入AD

1、 文档目标

用过立创EDA都会被他们里面自带的库深深吸引着，同时操作也十分方便。下面将给大家做如何迁移一个已经在立创画好的工程完全Copy到AD。

2、 问题场景

立创EDA使用到专业版才可以，用立创EDA做板子导入到AD最大的一个好处就是可以享受到立创EDA里面系统已经做好的3D模型（需要用到Solidworks），可以直接导入AD去使用。Altium Designer和SOLIDWORKS 最好是同版本的。即Altium Designer19对应SOLIDWORKS 2019或SOLIDWORKS <2019的版本。AD的版本一定要比SW的版本高，否则AD会出现无法导入3D模型的情况。

3、软硬件环境

1、软件版本：嘉立创EDA V2.2.32/Altium Designer 24.9.1

2、电脑环境：Windows 11

3、外设硬件：无

4、解决方法

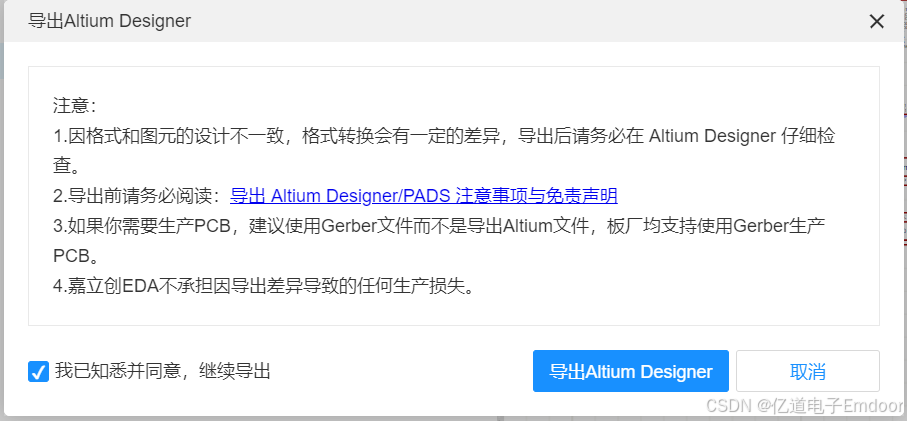

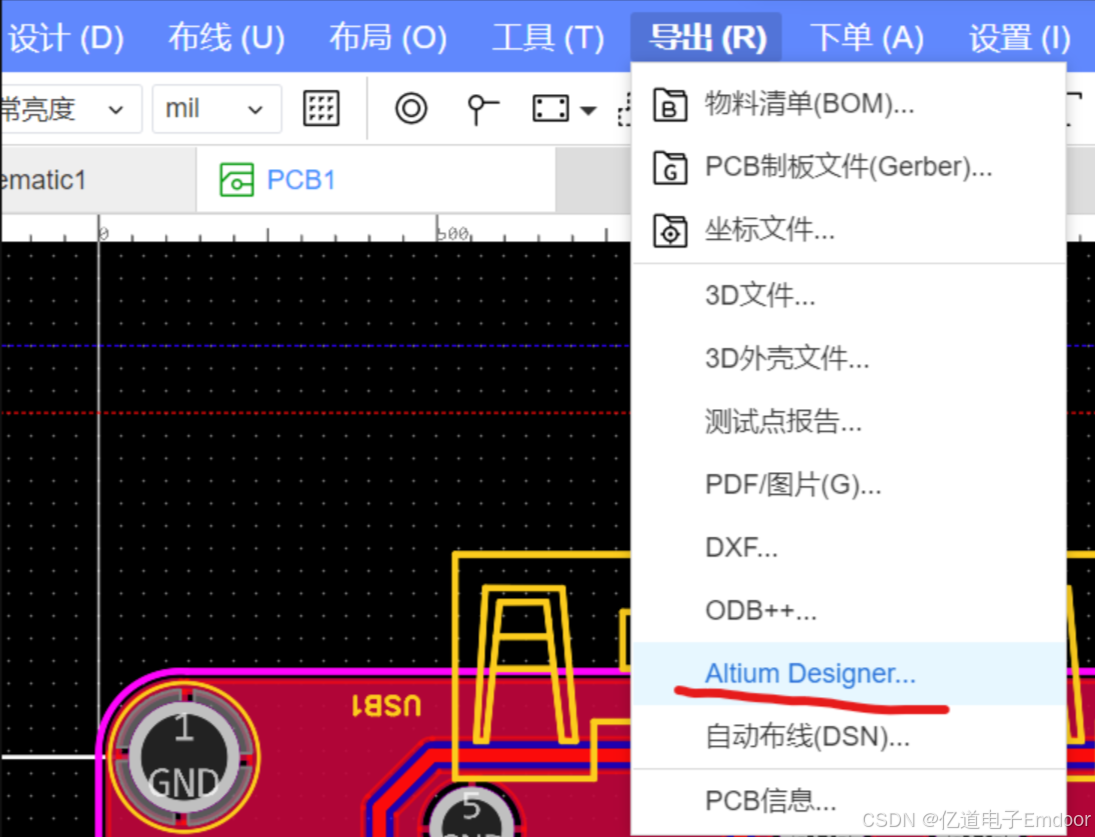

1、在AD工程界面下直接点导出，然后选择Altium Designer。

图 4-1

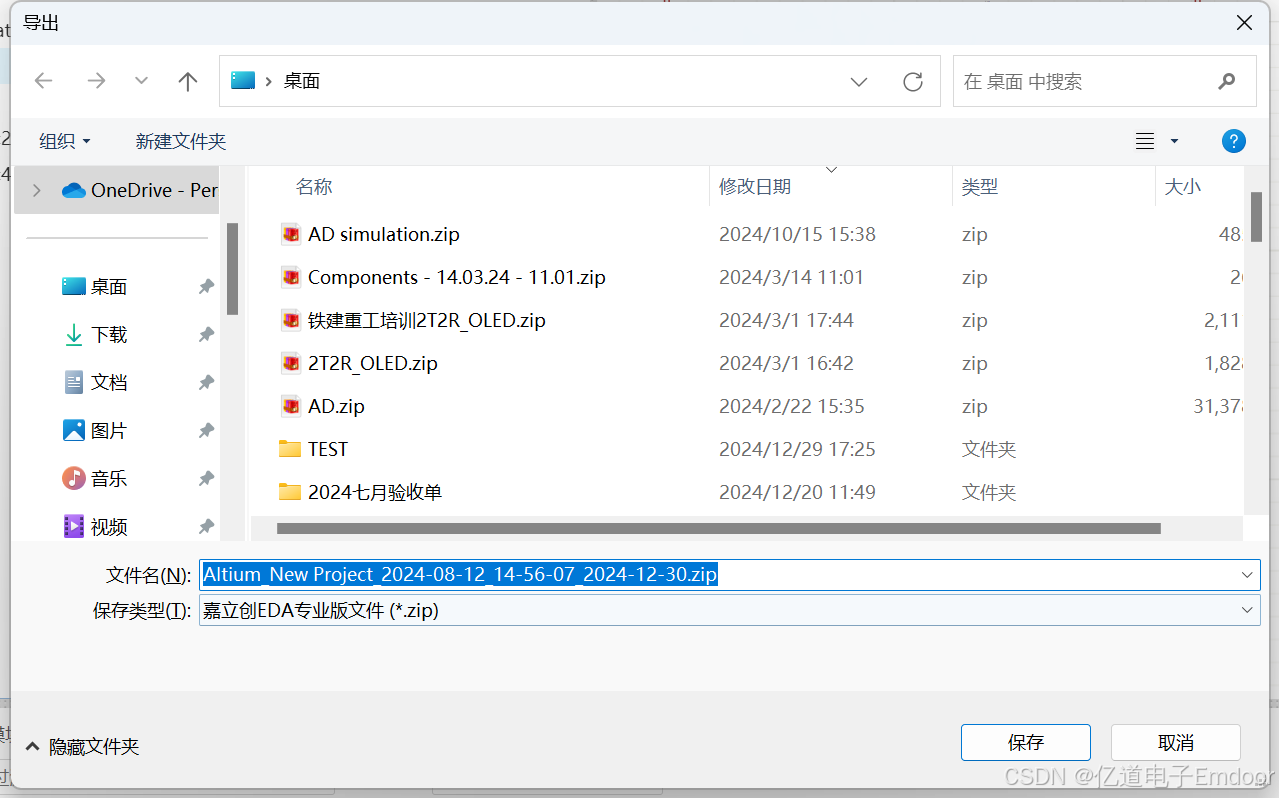

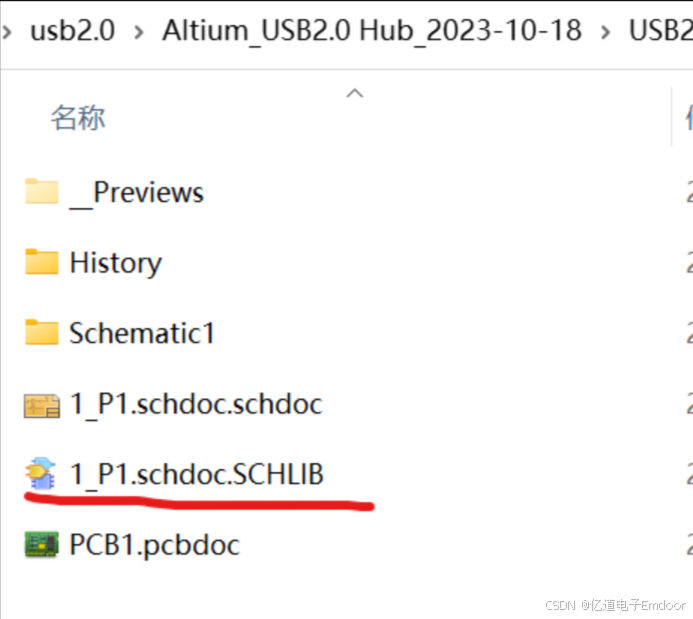

选择导出后保存的路径记录下来，然后在AD中打开原理图文件和PCB文件。

图4-2

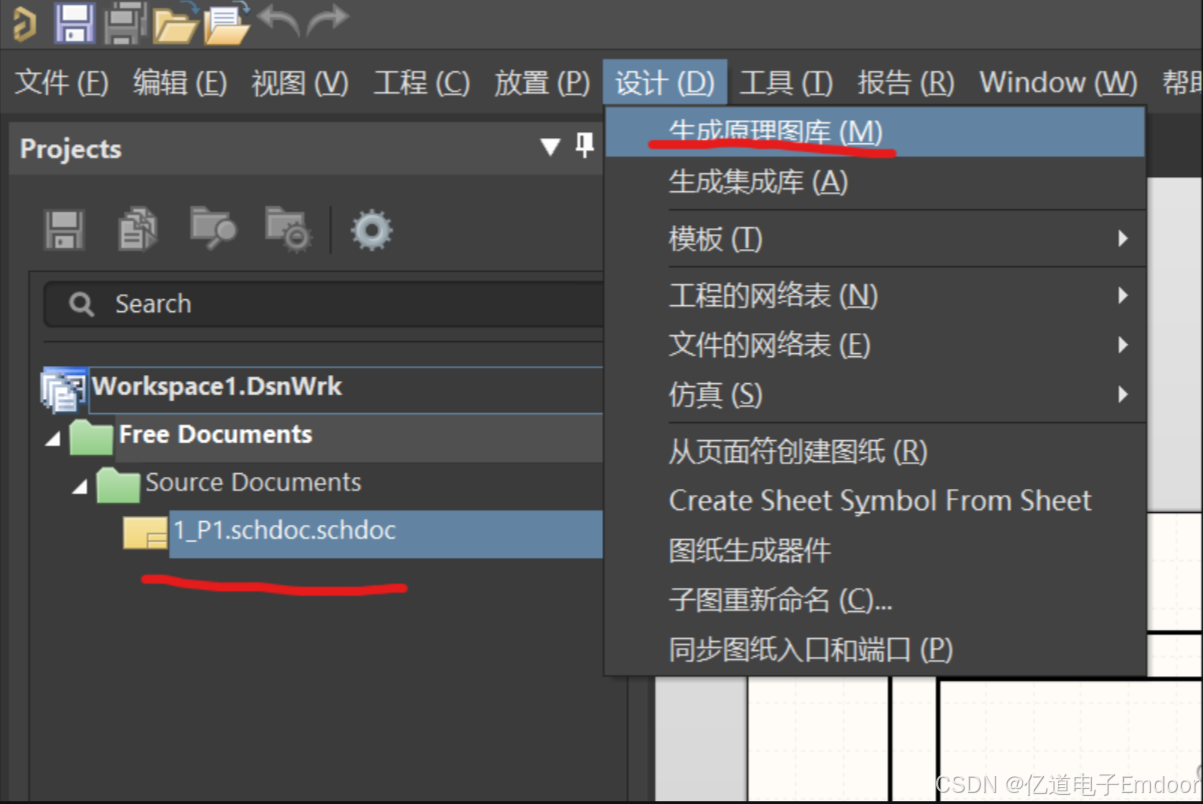

2、在设计-生成原理图库，然后在文件中找到生成的原理图库，同理PCB也是一样的操作，至此转换的工程下面原理图和PCB和库文件都转移了过来。

图4-3

图4-4

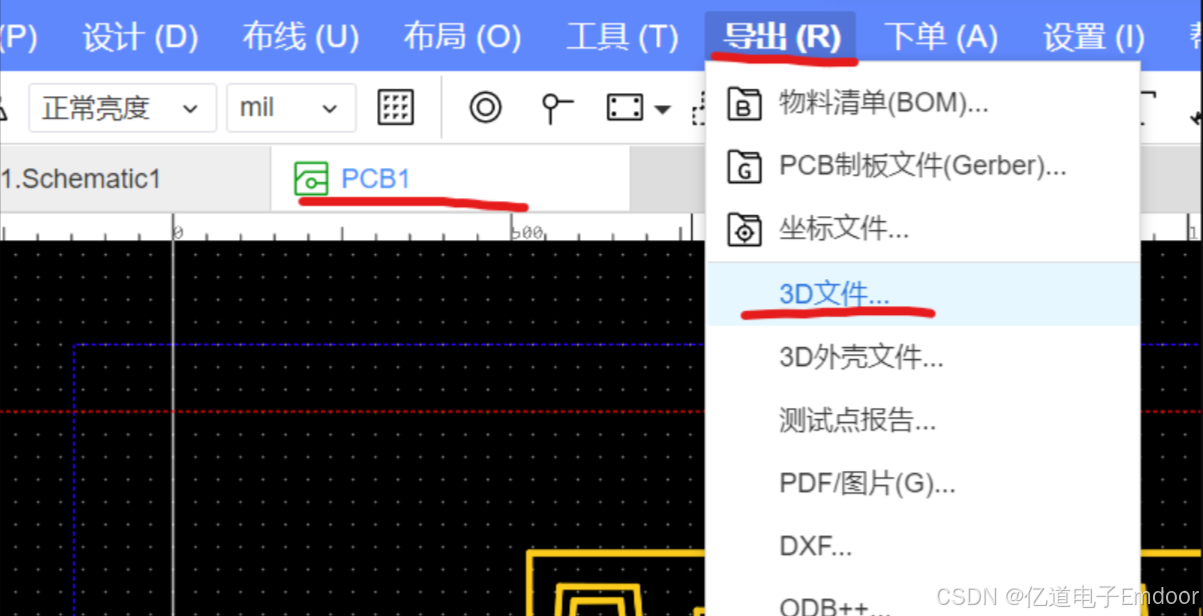

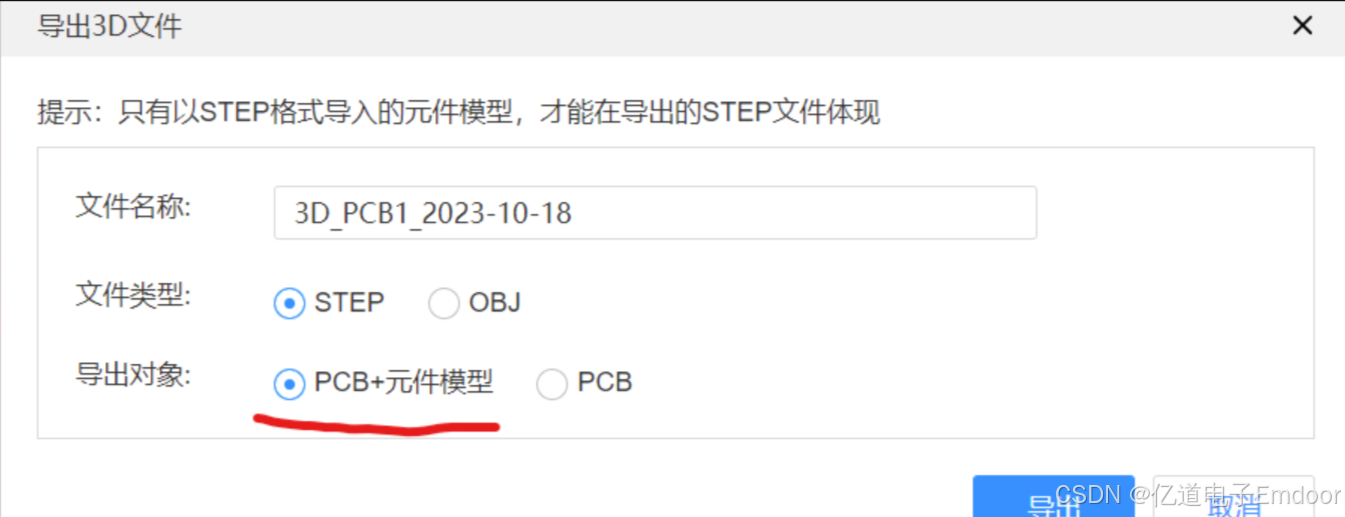

3、导出3D库，用SOLIDWORKS 打开这个.step文件，你会看到整个板子的模型，此刻是一整块的PCB，但我们更想要各个单独的3D封装：点开显示整个板子的文件夹，里面有很多个小的文件，这里以LED为例（注：LED是之前给元器件的位号）

图4-5

图4-6

图4-7

4、鼠标点住下面的LED.step文件拖到与板子同一级别，然后对LED.step点保存，注意保存的时候格式要选文件类型一定要选STEP AP214（因为这个格式导出的3D模型才会显示颜色)，AP203格式是没有颜色的。把所有3D分别列出保存下来。

图4-8

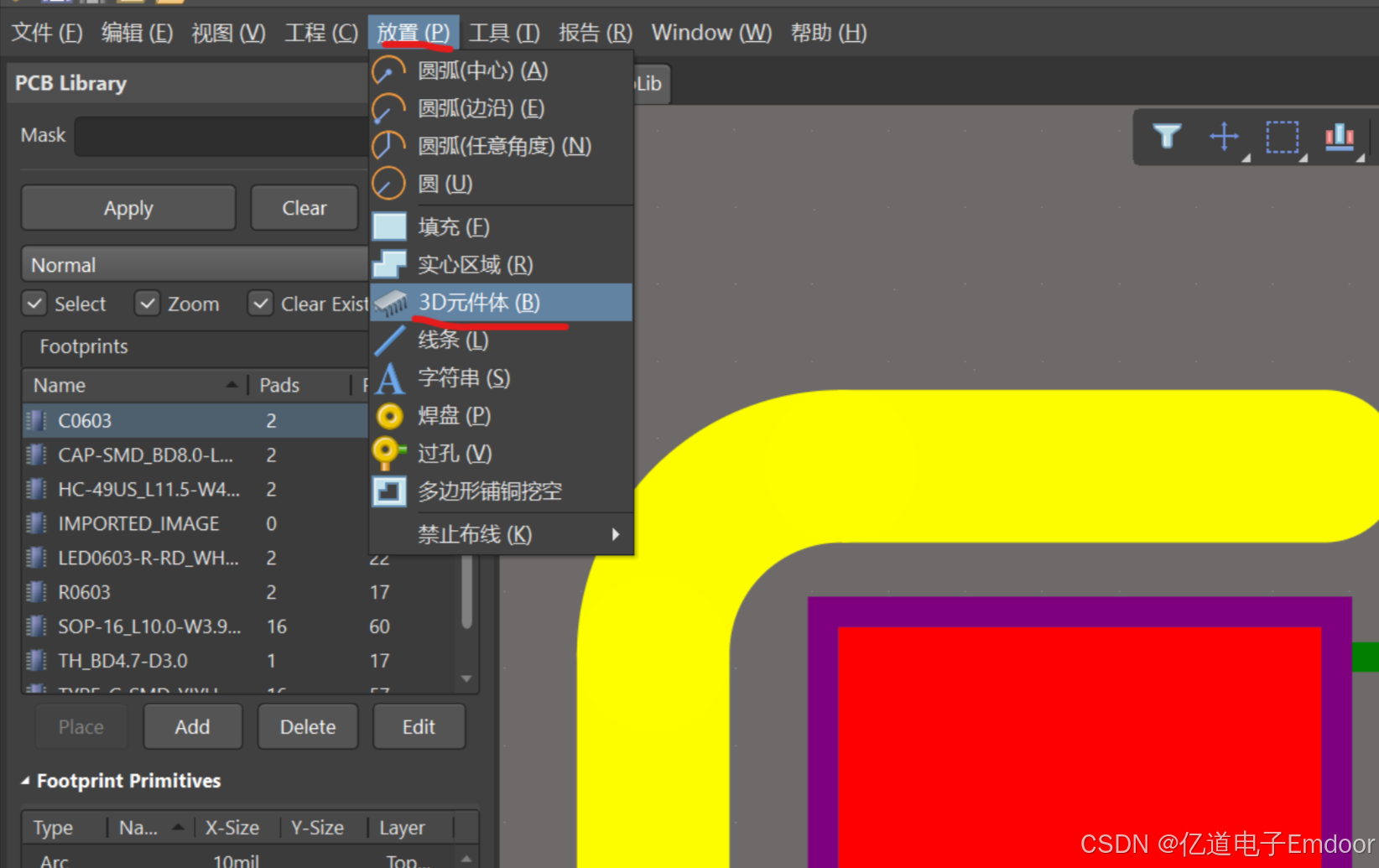

5、最后回到AD中给器件加上3D体，选择3D随便画一个区域，然后选择区域将Step文件导入进去，然后就会生成3D的模型框。然后去调整一下高度角度这些。

图4-9

6、最后把所有的文件，重新建一个PCB工程放在下面，从原理图重新更新一下器件封装到PCB既可。P.S.这里的规则需要自己手动修改，无法直接导入进来。

————————————————————————
