关于“通信“的介绍

1. 通信的构成

1.1. 介绍

通信系统的介绍。

通信的目的：传递消息中所包含的信息。

定义：消息：是物质或精神状态的一种反映：语音、文字、音乐、数据、图片或活动图像（GIF）等。

定义：信息：是消息中包含的有效内容。消息可能包含冗余，我们需要的是其中有意义的东西。

通信的方式和手段多种多样，引言中已经使用有无实际载体的分类：

1. 无线通信网络：WiFi（IEEE 802.11），2G（GSM，CDMA），3G，4G（LTE），5G等
2. 有线通信网络：以太网（Ethernet），有线电话等

不过这些都是带电的通信手段，非电的则比较复古，比如：旌旗、消息树、烽火台，飞鸽传书…

广义上的话，飞奔在高速路上的，满载带有数据的磁盘的卡车，也算是一种高速数据传输方式吧（高速指的是平均带宽/信息传递速度可能大于光纤）

1.2. 更迭

通信系统的历史。

自古往今，由于人类社会的需求，通信系统一直在发展。。。

1. 传统非电类通信技术：书信，烽火台，，，（带宽很低，通常是100kb的数据传输一星期，这个时期提升通信速度主要靠提高信息载体的速度
2. Morse发明的有线电报直接将信息传递速度提升了一个量级（载体速度直接到达光速，此时限制通信速度的变成了信息编码方式
3. 电视等视频设备：图像传输从未如此方便（甚至阿西莫夫的银河帝国系列直接假设了未来的主要通信手段是超波电视。对于模拟信号，限制通信速度的主要成了传输介质的带宽
4. 因特网：物理上的实现包括以太网，无线网络等。直到后来诞生的全球互联网，万维网系统等。这也是你我目前交流沟通对线冲塔的主要方式。通信，从未如此简单

因特网的飞速发展很彻底的改变了人类社会的诸多形态，例如意识形态，经济形态；同时带来了新兴技术（如区块链）；以至于如果某一区域断网，会产生灾难性的后果，这也催生了一门新兴学科叫做 网络安全（cyber space security）的产生。

1.3. 系统基本构成

通信系统的基本结构图。

实现信息传递所需的一切技术设备和传输媒质的总和，称为通信系统。

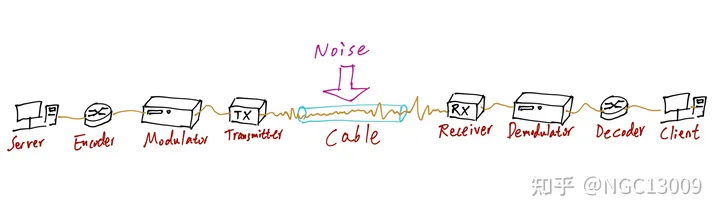

如果是单点对单点的单工通信系统，可以使用如下模型描述：

从左到右依次为：

1. 信源（source，在单工通信中是服务器（server））：消息的产生地，其作用是把各种消息转换成原始电信号，称为原始消息信号，或者叫基带（BaseBound）信号。
2. 编码器（Encoder）：使用合适的编码手段，将原始信号进行编码，去冗余，实现信息压缩；为了提升纠错能力，提升信道可靠性，还可能会人为的引入一些冗余实现校验功能。针对模拟信号，这一步还有采样和量化。属于一种基带到基带的变换。由于对信息实现了压缩，效率升高了，提升了通信的有效性。
3. 调制器（Modulation）：将信号进一步调制为适合信道传输的信号。有时候将经过编码器的信号仍旧称为基带信号。基带信号频率低，频率范围宽，包含可能的直流分量，可能没有时钟信号，这些缺点导致远距离传输仍需要进一步调制，从而压缩带宽，提高频谱利用率，降低错误率，实现的功能是提升通信的可靠性，增强抗干扰能力。调制后的信号称为频带信号。从而在信道中传输。
4. 发射器（Transmitter）：功率设备，放大频带信号，便于远距离传输。
5. 信道（传输线（Cable）或无线信道）：指传输信号的物理媒质。这里无可避免的引入了噪声。噪声往往是高斯随机的，无法避免，这种白噪声会降低信号的传输正确率。信号功率与噪声的功率比值称为信噪比（Signal - noise ratio，SNR），与带宽一同决定信道理论最大信息传输速率，该公式被称为香农公式。同时信道也有自己的频率传输特性，一般记为系统函数  或 ，用来描述频率特性，包括幅频特性与相频特性（时延特性）。
6. 接收器（Receiver）：接收信道输出的经过衰减的微弱信号，实现功率放大，一般还需要提取同步信号。
7. 解调器（Demodulation）：将频带信号恢复成基带信号，利用同步信号，实现频带信号的抽样和判决。
8. 解码器（Decoder）：将信号重新恢复成最开始的样子，比如数字音频编码序列恢复成模拟电位波形。
9. 信宿（单工通信中的客户机（Client））：传输信息的归宿点。可以是人或者设备（比如扬声器）。

根据实际需要，可以化简通信系统的基本框图。

⚠注意：实际模型中还可能增加”加密“和”解密”模块，用来实现信号的保密通信。加密方式可以是对称式的古典密码，也可以是现代的非对称加密。

1.4. 消息类型

通信消息类型。

信源发出的消息虽然有多种形式，但可分为两大类：

1. 连续消息（模拟信号）：是指消息的状态连续变化，是不可数的，如语音、活动图片等。
2. 离散消息（数字信号）：是指消息的状态是可数的或离散的， 如符号、数据等。

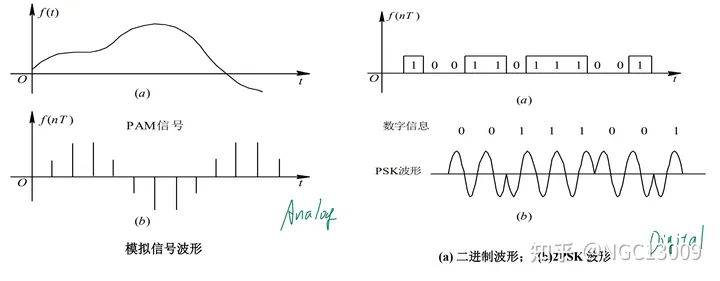

⚠注意：为什么加粗”状态“二字，是因为，区分依据不是时间上的离散或者连续！时间上离散的信号可以是模拟信号，时间连续的信号也可以是数字的。区分方式应该是：看信号的取值状态可能性是连续的（无穷个）还是离散的（一般是可数个）。比如2PSK信号虽然是连续的（每个时间点上均有信号），诞生因为状态取值只有0和π两种，所以是数字信号！再比如，模拟信号经过冲激序列采样后，虽然时间上离散了，但是因为幅度仍旧是连续的，所以是模拟信号；只有经过量化之后，才能称为数字信号。

模拟信号可以在数字信道中传输（比如编码后的mp3文件），反之，数字信号也可以在模拟信道中传输（比如，过去的拨号上网）。可见，模拟通信与数字通信的区别仅在于信道中传输的信号种类。

1.4.1. 数字通信的特点.

优点：

1. 抗干扰能力强，且噪声不积累（可以通过中继器再生完全无失真的信号）
2. 差错可控
3. 便于处理、变换、存储
4. 便于将来自不同信源的信号综合到一起传输
5. 易于集成，使通信设备微型化，重量轻
6. 易于加密处理，且保密性好

缺点：

1. 需要较大的传输带宽
2. 对同步要求高 （换而言之，信道的相位特性必须是线性的！否则信号串扰）

1.4.2. 模拟通信的特点。

优点：

1. 不需要很大带宽，仅信号的带宽即可。
2. 对信道的相位特性要求不高

缺点：

1. 抗干扰弱
2. 不能控制差错
3. 噪声累计无法消除

2. 通信的分类

2.1. 系统的分类方式

上文提到了一些，现在做总结：

1. 按通信业务分类：电报通信系统、电话通信系统、数据通信系统、图像通信系统 … …
2. 按调制方式分类：基带传输系统和带通传输系统
3. 按信号特征分类：模拟通信系统和数字通信系统
4. 按传输媒介分类：有线通信系统和无线通信系统
5. 按工作波段分类：长波通信、中波通信、短波通信、微波通信 … …
6. 按信号复用方式分类：频分复用、时分复用、码分复用

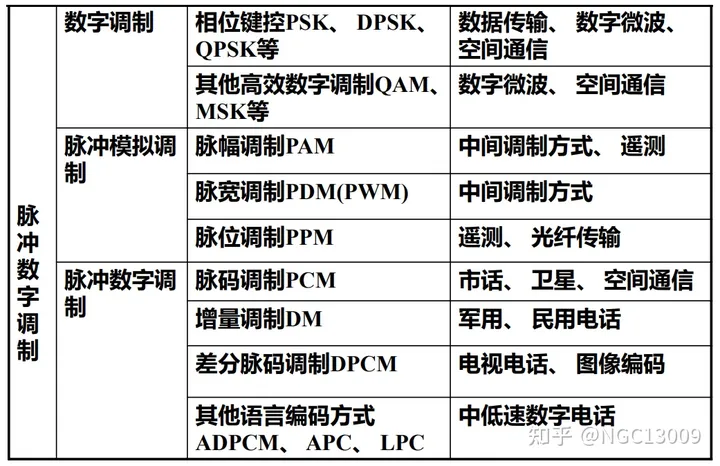

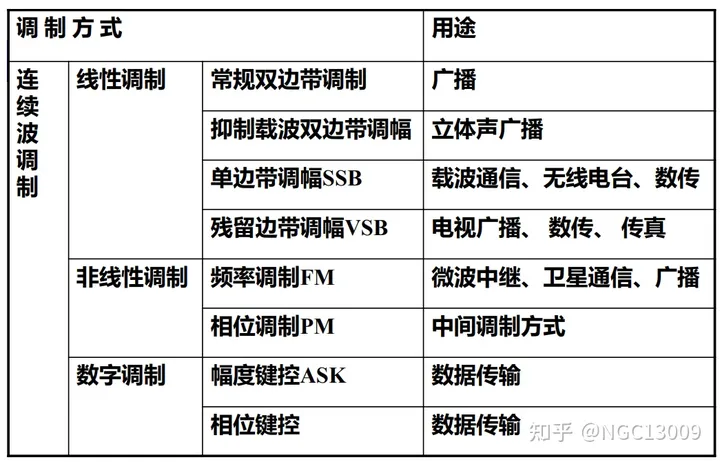

2.2. 按调制方式...

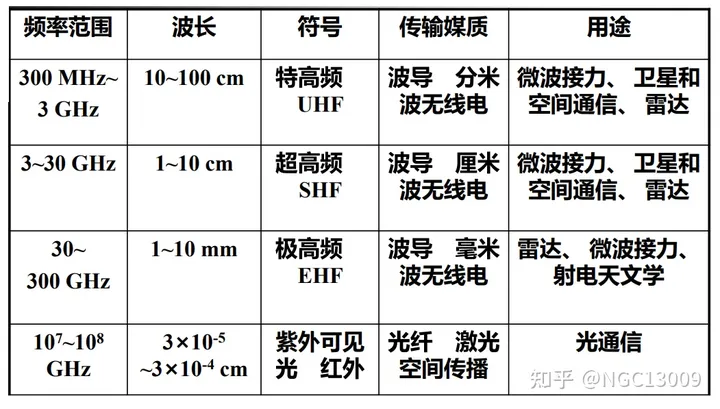

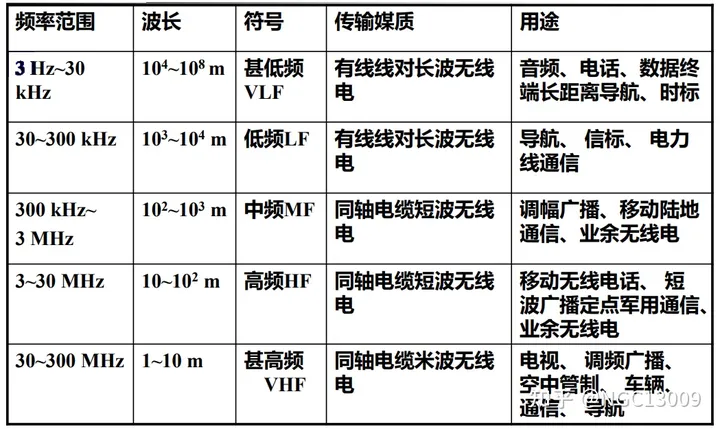

2.3. 按通信波段与常用传输媒质...

2.4. 按消息方向...

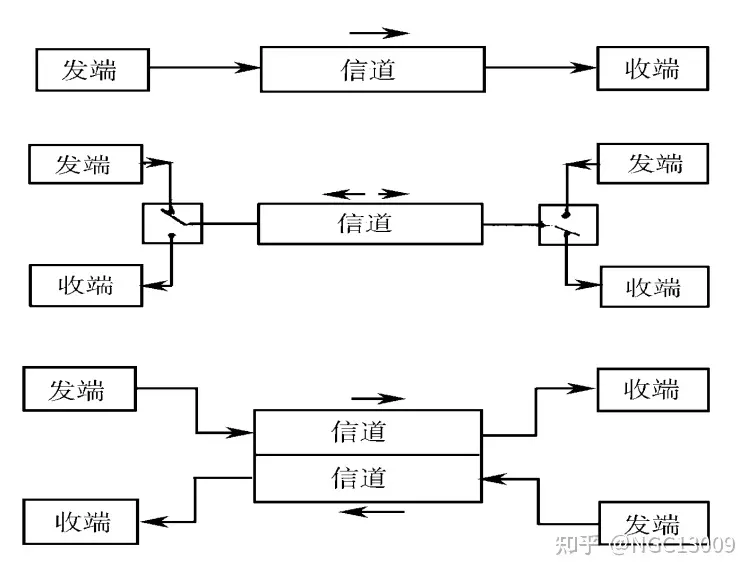

对于点与点之间的通信，按消息传递的方向与时间关系，通信方式可分为单工、半双工及全双工通信三种。

1. 单工通信：是指消息只能单方向传输的工作方式，因此只占用一个信道。
2. 半双工通信：是指通信双方都能收发消息，但不能同时进行收和发的工作方式。
3. 全双工通信：是指通信双方可同时进行收发消息的工作方式。一般情况全双工通信的信道必须是双向信道。

比如上面1.3的图中就是单工的。热点（无线接入点，Access Point，AP）大部分都支持全双工。以太网是全双工的。USART串口是全双工的，但是I2C总线是半双工的，CAN总线是半双工的....

2.5. 按比特位...

串行传输与并行传输。

1. 并行传输：将代表信息的数字信号码元序列以成组的方式在两条或两条以上的并行信道上同时传输。
2. 串行传输：将数字信号码元序列以串行方式一个码元接一个码元地在一条信道上传输。

显然，在时钟速度一样的情况下，并行通信速度快，但是更加浪费传输线数目。

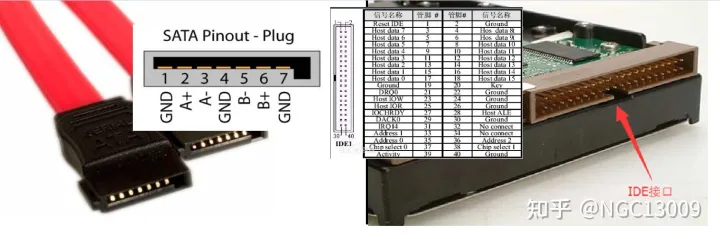

串口硬盘线与并口硬盘接口

但是，通常的，因为串口硬件走线方便且没有并口的“多个数据线需要同步”的问题，所以串口的时钟速度可以很容易的做得很快，所以实际中串口的速度一般还大于并口。只有万不得已的情况下才会用高速并口（比如北桥总线，PCI总线，AHB总线等）

3. 信息论摘要

本文假设读者已经学过信息论，但是为了查阅方便，这里简要再介绍下信息论的基础定义。

3.1. 信息的三个级别

即：信息；消息；信号。

1. 信息（information）：消息中包含的有意义的内容。
2. 消息（message）：是物质或精神状态的一种反映，不同时期有不同表现形式。比如语音，文字等。
3. 信号（signal）：消息的载体。

消息、信息与信号的关系：信号是消息的载体，而信 息是信号的内涵。

3.2. 信息量

信息量是衡量传输消息的多少的，是信息的容量单位。

就拿知乎前一阵子一直爱吵到热搜的问题：信息量极低的文字是什么样子.........可见信息量不能瞎定义。

我们这门学科是科学的，不是玄学的，必须要有一定的科学性，这样才能指导我们的生产活动，才符合社会主义核心价值观。所以，度量信息量需要遵循一定的原则...

1. 能度量任何消息，并与消息的种类无关。
2. 度量方法应该与消息的重要程度无关。
3. 消息中所含信息量和消息内容的不确定性有关。

举个例子：“今天太阳打东边出来”和“国足拿到了世界杯！”

都是汉语，但是前面的一句话所描述的是必然事件，就和放了个P一样，可以说是毫无意义，没有任何信息量。但是后面一句话却包含了极大的信息量，因为，国足怎么可能拿世界杯啊...那不得天崩地裂？

上例表明：消息所表达的事件越不可能发生，信息量就越大。事件的不确定程度可以用其出现的概率来描述：消息出现的概率越小，则消息中包含的信息量就越大。

同时信息量还应该满足线性可加，唯一性。

数学表述一下：



 可以证明：满足上面的函数是唯一的：

 该公式表示符号 的信息量。

如果定义，那么单位为“比特（bit）”

这个“比特”就是我们使用计算机看到的那个网速（kbps或者mbps）或者文件体积单位。kbps全称“kilo bit per second”，千比特每秒。而计算机一般将8个比特称为一个字节（8bit=1B）。所以“B”和“b”是不一样的。
问：一个二进制的两种状态为什么刚好代表一比特信息量？
答：去学信息论！有严格证明。同时证明一个信息量为 E 的消息必然可以压缩到 E 位比特表示。这是计算机里类似于zip，tar.gz，rar等无损压缩算法的理论基石。

定理：传送每一个 M（M=2K）进制波形的信息量就等于用二进制脉冲表示该波形所需的脉冲数目K。

定义：对于某一个编码方式下，每个符号所含平均信息量，定义为信息熵：



同热力学中的熵形式相似，故称它为信息源的熵。

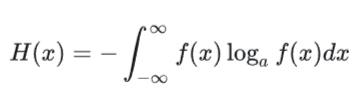

对于连续消息，因为“符号”有无穷个，即无穷种状态，所以信息量为无穷大。但是信息还是有大小之分的，一般用概率密度函数来描述，称为差熵：



其中 为连续消息出现的概率密度。

推导从略。

3.3. Shannon公式

即大名鼎鼎的香农公式。

香农凭借一己之力，开创了信息论的世界，直接带来了信息处理方法的革命，学信息论整本书的时候，学完发现那些知识点竟然基本上都是香农一个人在硕士时期总结出来的，顿时肃然起敬.... 太牛逼了！

香农三大定理中的第三个，直接说明了信道的理论最大传输速率：



其中 是信息传递速率，单位为 bit/s，BW 为系统带宽，为SNR（信噪比）。

这是宇宙定律。也就是说，使用100mW的AP天线，在地球表面的电磁波噪声下，在IEEE802.11ax的80MHz带宽下，你的WiFi速度最快，也就是1000Mbps左右了。 想再快，必须做出妥协。（不信你可以自己计算下）

4. 通信系统主要性能指标

前文提到了，其实就是：有效性和可靠性。

1. 有效性：指传输一定信息量时所占用的信道资源（频带宽度和时间间隔），或者说是传输的“速度”问题。
2. 可靠性：指接收信息的准确程度，也就是传输的“质量”问题。

4.1. 模拟通信的衡量...

有效性：可用有效传输频带来度量。 BW

可靠性：可用接收端最终输出信噪比来度量。SNR

4.2. 数字通信系的衡量...

4.2.1. 有效性：可用传输速率和频带利用率来衡量。Rate或η

传输速率又分为了传码率和传信率。

传码率（）：指的是每秒传输码元的数目。单位：波特率

传信率( )：指的是每秒传输信息量。单位：比特率 bit/s, bps

其实只要看计算的到底是码元数目还是信息量就可以了。比如：某符号系统的集合为 x={1,2,3,4,5,6,7,8} ，如果在20ms传输了信息 114514 ,那么码元速率就是6/0.02=300符号/s，如果信号符号等概率，那么每个符号包含3bit信息，则信息传输速率为18/0.02=900bit/s。

频带利用率（）:

 ,单位是 B/Hz。或定义

,单位是bps/Hz。

4.2.2. 可靠性：衡量数字通信系统可靠性的指标是差错率，常用误码率和误信率表示。

同上面的定义，继续定义：

定义：

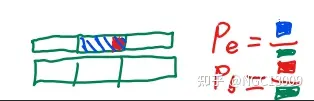

助记图

显然，误信率总是小于等于误码率。

5. 现代通信的特点及主要内容

5.1. 综合化

综合化具有双重含义。其一是技术的综合化，即无论是传输、交换还是通信处理功能都采用数字技术；其二实现数字传输与数字交换的综合，使网络技术，如电话网、数据网、电视网一体化。

5.2. 宽带化

现代数字通信宽带化。人们日益增长的需求，如高速数据、会议电视、宽带可视图文以及多媒介、多功能终端等促进了新的宽带业务的发展，从而研究开发宽带数字信号交换和传输。

5.3. 智能化

在现代通信中大量采用了计算机及其软件技术，使网络与终端，业务与管理都充满智能。形成智能网(IN)，即通信网智能化，从而提高网络业务应变能力，随时提供满足各类用户对各种业务需求的服务。

5.4. 个人化

现代通信已经能使移动中的用户方便快捷地实现信息的交流：移动通信。如无绳电话、集群通信、数字移动通信GSM，5G和卫星移动通信等。

5.5. 网络全球化

近年来，互联网像野火一样在全球蔓延，互联网的覆盖面已遍及五大洲，它已成为全球范围的公共网。据统计，互联网的用户数量以每季度20%的速度增加，以200%的年增长率扩大。

6. 例题

一离散信源符号集合分布列为

，符号之间相互独立，即无记忆信源。求：以下序列的信息量：

201020130213001203210100321010023102002010312032100120210

解：

统计次数，得到，

0~23次

1~14次

2~13次

3~7次

总共：57个符号

那么信息量为



该信源信息熵为



使用信息熵计算

两种结果略有差别的原因在于，它们平均处理方法不同。后一种按熵的方法，在序列较短时结果可能存在误差。 这种误差将随着消息序列中符号数的增加而减小。 当消息序列较长时，用熵的概念计算更为方便。
