设备工作原理

==》点击此处返回主目录《==

以下信息流，以收款业务流程为例。

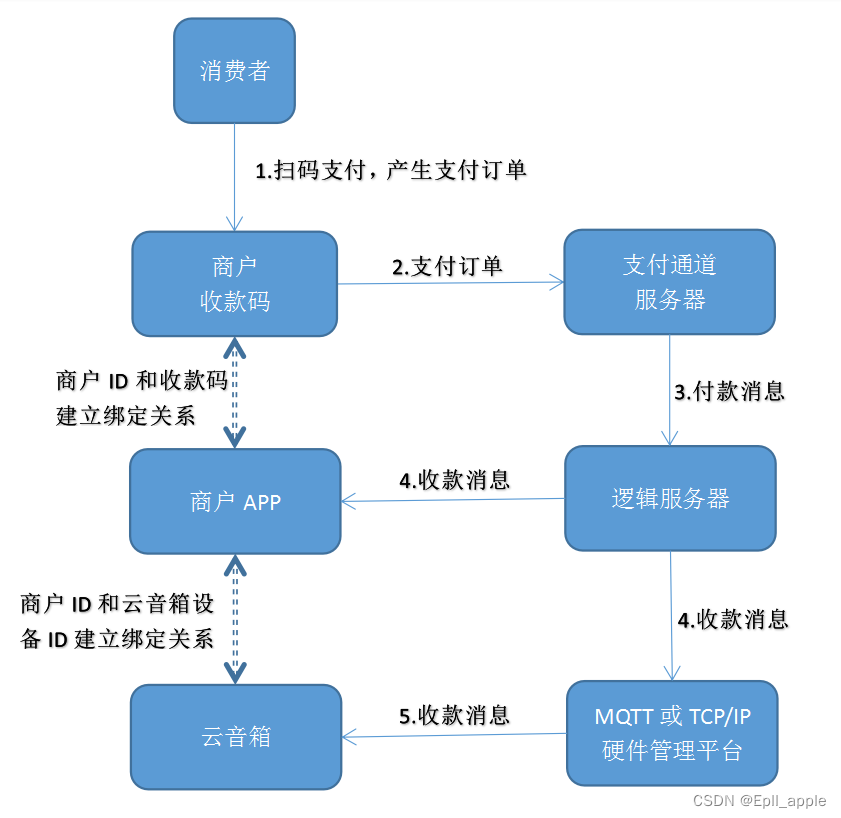

一、消费者扫商户的收款码，进行付款。

1、消费者扫描商户的收款码付款，产生支付订单。

2、付款后，订单消息传到支付通道服务器。

3、支付通道服务器收款成功后，会给逻辑处理服务器发送收款消息。

4、逻辑处理服务器，将收款消息发送给商户 APP ，通知商户收款成功。同时将消息转发给硬件管理平台。

5、硬件管理平台将消息推送给云音箱，云音箱播报收款信息。

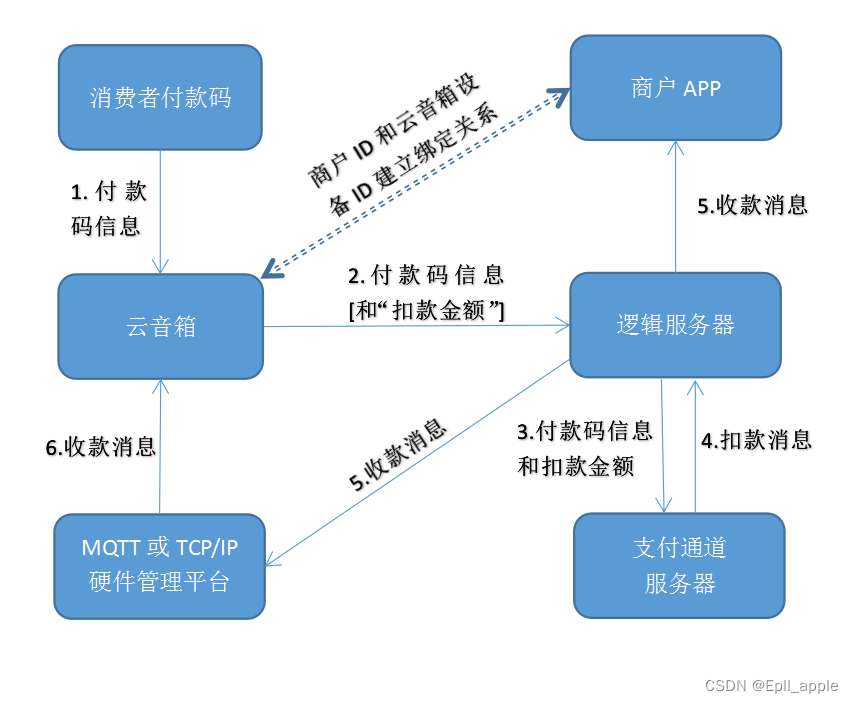

二、云音箱摄像头扫消费者的付款码，进行扣款。

1、云音箱通过摄像头采集消费者展示的付款码。

2、云音箱将采集的付款码信息，上传给逻辑服务器。若云音箱上有键盘，会将键盘输入的收款金额一起上传。

3、逻辑服务器请求支付通道服务器相关接口，上传收款码信息和扣款金额，请求扣款。

4、支付通道服务器扣款成功后，将扣款消息回传给逻辑服务器。

5、逻辑服务器将收款消息（实际上就是“扣款消息”），发送给商户APP，通知商户收款成功。同时将消息转发给硬件管理平台。

6、硬件管理平台将消息推送给云音箱，云音箱播报收款信息。

三、云音箱、商户APP、商户收款码建立绑定关系

1、每个云音箱都有一个唯一的设备ID，服务器根据这个ID，可以找到对应的音箱进行消息发送。

2、每个商户都有一个唯一的商户ID，商户ID作为商户APP的用户ID。

3、每个商户收款码都有一个唯一的编号或url，否则无法判断是哪个商户收的款。商户收款码可以在商户APP中生成，也可以由逻辑服务器生成，然后进行统一分配。

4、商户APP中输入云音箱的设备ID，进行绑定，该绑定关系应建立在逻辑服务器上。当商户收款成功后，逻辑服务器根据商户ID找到其绑定的云音箱设备ID，然后再把收款消息发送给对应的云音箱完成播报。

四、名称解释

1、消费者：购买产品，执行付款的人。

2、消费者付款码：消费者展示的微信、支付宝等付款码。

3、商户收款码：商户展示的收款码牌，供消费者扫码付款。

4、支付通道服务器：在拥有支付牌照的运营商那里创建的账户。比如微信、支付宝、银联等。

5、逻辑服务器：处理业务流程的服务器。

6、商户APP： 商户管理自己的收款账户用的app，也可以是微信公众号、小程序等。可用于绑定云音箱。

7、MQTT或TCP/IP硬件管理平台： 与云音箱保持长连接的平台，比如阿里云物联网MQTT、腾讯云物联网MQTT等

8、云音箱：播报收款信息的音箱。
