MATLAB画图技巧与实例：堆叠图stackedplot函数

转载自链接

MATLAB画图技巧与实例：堆叠图stackedplot函数

在MATLAB线图中，一共有3种类型，分别是

• 线图。包括：plot，plot3，stairs，errorbar，area，stackedplot函数。其中plot，plot3，stairs函数可参见（一）。errorbar函数参见（三）。area函数参见（四）。
• 对数图。包括：loglog，semilogx和semilogx函数，参见（一）。
• 函数图。包括：fplot，fimplicit和fplot3函数，感觉和ezplot很像，参见（一）。

只有stackedplot函数还没有讲过。

stackedplot函数专门用来绘制堆叠图，意思是一组数据拥有共同x轴，而y轴数据不同。在科研中相对于其他类型图，虽然不常常出现，但偶尔能用到。

注意，注意，注意，stackedplot函数在2018版本以下是没有的，只有2018版本及以上才有。

1 堆叠图stackedplot函数

1.1 用法

stackedplot(tbl)
stackedplot(tbl,vars)
stackedplot(___,'XVariable',xvar)
stackedplot(X,Y)
stackedplot(Y)
stackedplot(___,LineSpec)
stackedplot(___,Name,Value)
stackedplot(parent,___)
s = stackedplot(___)

stackedplot(tbl) 在堆叠图中绘制表或时间表的变量。该函数在垂直层叠的单独 y 轴中绘制变量。这些变量共享一个公共 x 轴。
如果 tbl 是表，则该函数绘制变量对行号的图。
如果 tbl 是时间表，则该函数绘制变量对行时间的图。
stackedplot 函数绘制 tbl 的所有数值、逻辑、分类、日期时间和持续时间变量，并忽略具有任何其他数据类型的表变量。例如，stackedplot(tbl,vars) 仅绘制 vars 指定的表或时间表变量。
stackedplot(___,'XVariable',xvar) 指定为堆叠图提供 x 值的表变量。此语法仅支持表，而不支持时间表。例如，stackedplot(X,Y) 绘制 Y 列对向量 X 的图。
stackedplot(Y) 绘制 Y 的列对其行号的图。x 轴的刻度范围是从 1 到 Y 的行数。
stackedplot(___,LineSpec) 设置线型、标记符号和颜色。您可以将此语法与前面任何语法中的输入参数结合使用。例如，stackedplot(___,Name,Value) 使用一个或多个 Name,Value 对组参数设置堆叠图的属性。有关属性列表，请参阅 StackedLineChart 属性。可以将此选项与前面语法中的任何输入参数组合一起使用。名称-值对组设置应用于堆叠图中的所有绘图。将每个属性名称括在引号中。
stackedplot(parent,___) 在 parent 指定的图窗、面板或选项卡中创建堆叠图。选项 parent 可以位于前面的语法中的任何输入参数组合之前。例如，s = stackedplot(___) 返回 StackedLineChart 对象。创建堆叠图后，可以使用 s 更改堆叠图的属性。有关属性列表，请参阅 StackedLineChart 属性。 ^[1]

MATLAB是用表来进行画图的，可参考帮助文档以及表的定义^[1][2]。

当然笔者嫌过于复杂，不够简单，就用几个例子来进行说明，大家应用也相对容易。

1.2 示例1

clc %https://zhuanlan.zhihu.com/p/312069817
clear all
close all
x = [1:0.1:10];
y(:,1) = sin(x);
y(:,2) = cos(x);
y(:,3) = sin(x).*cos(x);
stackedplot(x,y,'ro');

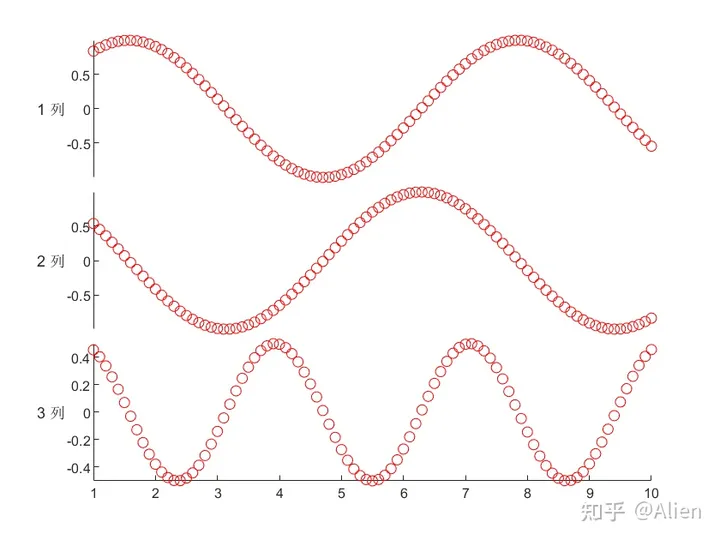

可以看出，上图由三个小图组成，它们公用x轴，但y轴不同。

1.3 示例2

这里我们可以通过句柄对图形进行更改。

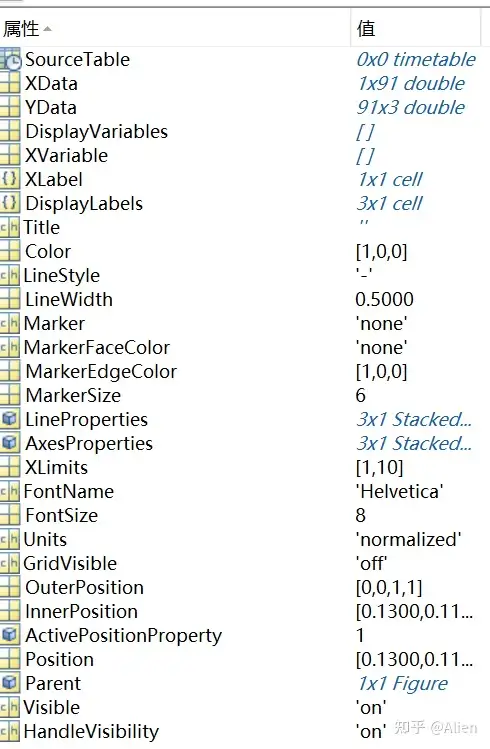

堆叠图有很多属性，包括：

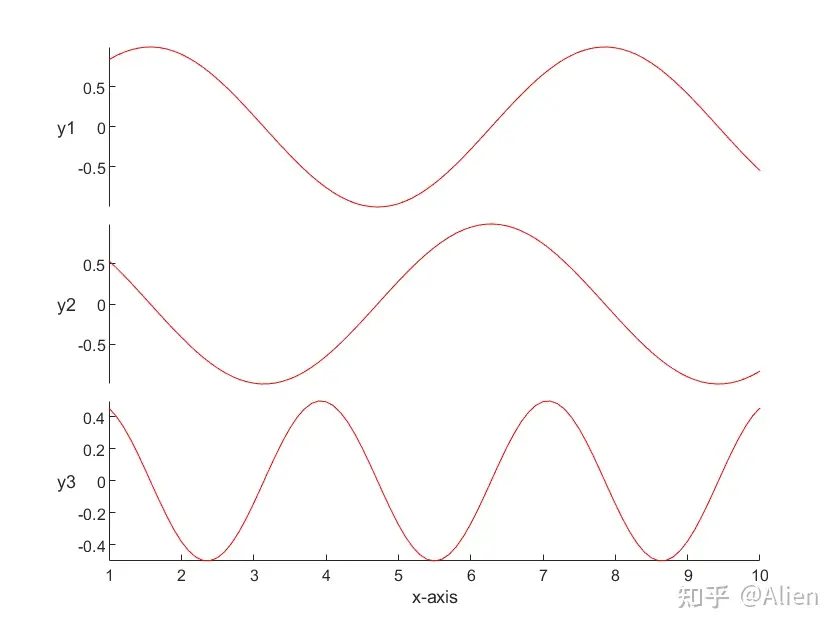

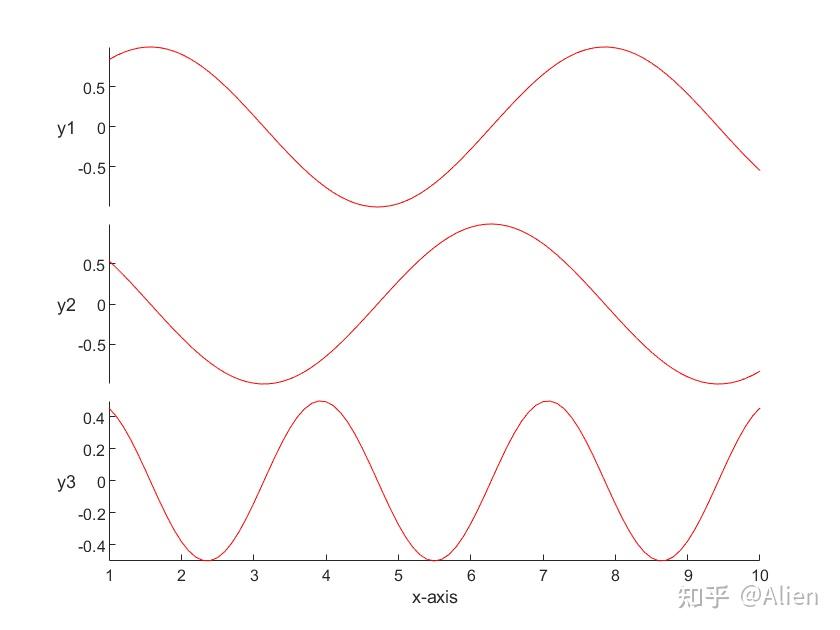

例如，可以对x轴和y轴添加名称。其他属性类似，直接指定即可。

设定时，注意数据类型。

clc %https://zhuanlan.zhihu.com/p/312069817
clear all
close all
x = [1:0.1:10];
y(:,1) = sin(x);
y(:,2) = cos(x);
y(:,3) = sin(x).*cos(x);
h = stackedplot(x,y,'r-');
h.DisplayLabels = {'y1','y2','y3'};
h.XLabel = {'x-axis'};

1.4 示例3

在堆叠图的属性设置时，注意，注意，注意，是对整个图进行更改，例如，如果将线型改成虚线，那么三个图都会被改成虚线。

但是，MATLAB也提供了每个图的属性操作，可通过整体属性中的h.LineProperties进行设置，对于每个小的图形，h.LineProperties下设属性有颜色、线型、线宽、点大小、图类型等等，如下

• Color，可以为传统方法，例如‘r’,'b'，可以设置RGB三色，如[0.5, 0.5, 0.5]
• MarkerFaceColor
• MarkerEdgeColor
• LineStyle，设置为无时，要用‘none’命令
• LineWidth
• Marker
• MarkerSize
• PlotType，这里只能设置为plot，scatter和stairs函数，不能为其他类型

示例如下

clc %https://zhuanlan.zhihu.com/p/312069817
clear all
close all
x = [1:0.1:10];
y(:,1) = sin(x);
y(:,2) = cos(x);
y(:,3) = sin(x).*cos(x);
h = stackedplot(x,y,'r-');
h.DisplayLabels = {'y1','y2','y3'};
h.XLabel = {'x-axis'};
h.LineProperties(1).Color = 'b';
h.LineProperties(1).LineWidth = 1.5;
h.LineProperties(2).LineStyle = 'none';
h.LineProperties(2).Marker = 'o';
h.LineProperties(2).MarkerSize = 8;
h.LineProperties(3).PlotType = 'stairs';
h.LineProperties(3).Color = 'k';
h.LineProperties(3).LineWidth = 1.5;

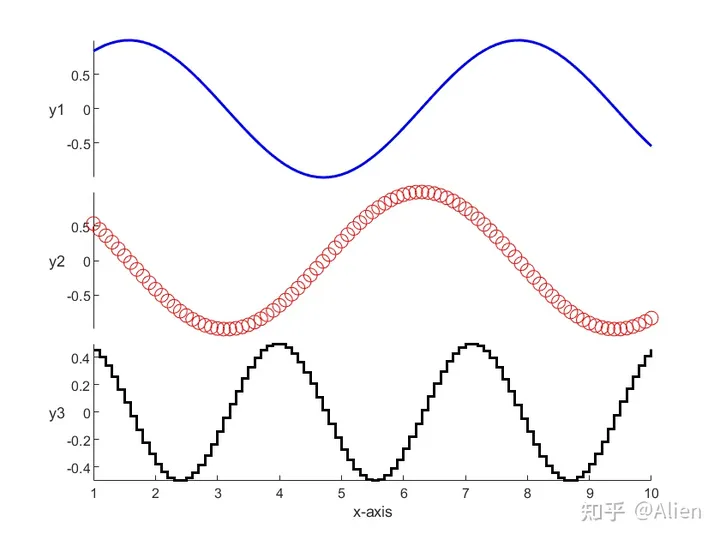

这里，

第一个图颜色改成蓝色，线宽设为1.5；

第二个图线设置为无，点改为圈，点大小设为8；

第三个图线型设置为阶梯图，颜色设为黑色，线宽为1.5；

这些属性可以在MATLAB画图技巧与实例（一）：常用函数中查找，也可以参考MATLAB帮助文档。
