脑电数据-EDF文件和TRC文件格式介绍

转载至医学杂识-脑电数据-EDF文件和TRC文件

TRC文件

  EDF文件主要分为两大部分，分别为文件头信息和数据存储区域。文件头信息部分前半部分记录了关于采集信号这一事件的信息，主要包括采集的时间起始时间、结束时间、患者信息以及文件头大小等信息；后半部分记录了各个导联的相关参数信息。数据存储区域将以采集持续时间为单位存储导联所采集的信号信息（以下将称其为“点信息”），例如：每个文件头信息中指定了数据记录的数据采集间隔为1秒，则表示按照文件头信息中所指定的导联次序将同一时间点（即1秒内的数据存放在一起，如果要连续读同一导联的持续时间超过1秒的数据，就必须要跨过其他导联的数据，才能找到该导联的下一秒的数据）。
  EDF文件采用了定长的方式存储信息，文件头信息总长度为：（总的文件头信息（256字节）+n（导联个数）（256字节）），数据长度为文件头信息中指定的每条导联的采集频率的情况，决定该导联每秒所采集到的点信息的个数，且每个点信息为2个字节的补码数值，数据存储区的长度为：每条导联的采集频率采集总时间2个字节。以下将依次列举EDF标准中每个字段所表示的含义和长度。
  8 ascii version of this data format (0)
  版本格式
  80 ascii local patient identification
  病人信息
  80 ascii local recording identification
  采集信息
  8 ascii startdate of recording (dd.mm.yy)
  日月年
  8 ascii starttime of recording (hh.mm.ss)
  时分秒
  8 ascii number of bytes in header record
  文件头记录大小（总的文件头信息（256字节）+n（导联个数）（256字节））
  44 ascii reserved
  44个字节的保留位（闲置）
  8 ascii number of data records (-1 if unknown)
  8个字节表示，每个信息采集的记录单位，以秒为单位，例如7890，表示采集了2：11：30（7200+660+30）
  8 ascii duration of a data record, in seconds
  表示每条导联持续采集的时间，以秒为单位。
    例如：当为1时，表示将每条导联1秒内的点信息存放在一起。
  4 ascii number of signals (ns) in data record
  采集的信号数目：表示多少条导联

  以下ns表示导联数目，ns16表示连续存储ns个导联的16个字节的信息，以下例为例ns16 ascii ns * label表示连续存储ns个导联的label信息。
  ns * 16 ascii ns * label (e.g. EEG FpzCz or Body temp)
  信号标签：名称
  ns * 80 ascii ns * transducer type (e.g. AgAgCI electrode)
  类型描述
  ns * 8 ascii ns * physical dimension(e.g. uV or degree C)
  物理单位（一般为uV）
  ns * 8 ascii ns * physical minimum (e.g. -500 or 34)
  物理最大值
  ns * 8 ascii ns * physical maximum (e.g. 500 or 40)
  物理最小值
  ns * 8 ascii ns * digital minimum (e.g. -2048)
  数字最小值
  ns * 8 ascii ns * digital maximum (e.g. 2047)
  数字最大值
  ns * 80 ascii ns * prefiltering (e.g. HP:0.1Hz LP:75Hz)
  滤波器各种参数（含有高通、低通滤波参数）
  ns * 8 ascii ns * nr of samples in each data record
  频率：200Hz，可以理解为每秒钟所采集到的点信息个数。
  ns * 32 ascii ns * reserved
  保留32个字节的保留位置，这里的保留位置将连续放置，为ns*32的连续空间

TRC文件

  该数据区别于EDF文件，当前只解读出部分信息。
  TRC文件同样存在头信息和数据存放区域；头信息中在固定位置存放采集信息和导联信息；数据存放区域采用逐导联逐点方式（区别于EDF的逐秒存储）。

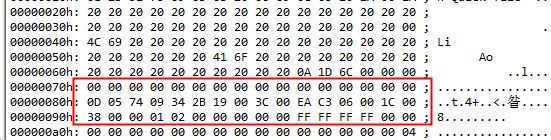

  在0x080h存放日（Day），在0x81h存放月（Month），在0x82h处存放年（采集年 - 1900），随后3个字节分别对应小时、分钟、秒；
  在0x08ah，用4个字节的int型数值，存放头信息的长度（同样是数据存放区的开始位置）；
  在0x08eh，用2个字节的short int型数值表示当前文件内采集的导联个数；
  在0x90h，用2个字节表示最大采集导联数目；
  在0x092h，用2个字节表示当前每秒采集数据的频率（采样率）；
  在0x094h，用2个字节表示每个数据点占据的长度（一般为2个字节）；
  在0x0280h，使用单位2个字节长度为导联个数的连续空间，表示导联的信息位置索引（如图2），例如第一条导联的偏移位置为1，则该导联的信息位置为0x0489h+1*128，每条导联的信息长度为128个字节（如图3）。

图2 导联索引所在位置

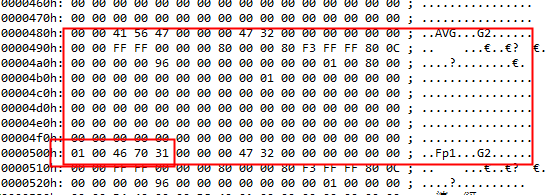

图3 第一条导联的所在位置

  由上文中可知，数据存储区的起始位置为0x6ceah，采用2个字节的unsigned short int类型数值表示数据点的数值；
