CAD如何调整虚线的间距

最新推荐文章于 2022-04-06 10:19:03 发布
最新推荐文章于 2022-04-06 10:19:03 发布
阅读量5k 收藏
点赞数 2
分类专栏： Auto CAD 文章标签： cad
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/EstrangedZ/article/details/115210390
版权

问题描述

在cad使用的时候，有时候会出现虚线之间间距太大或太小的问题。如图

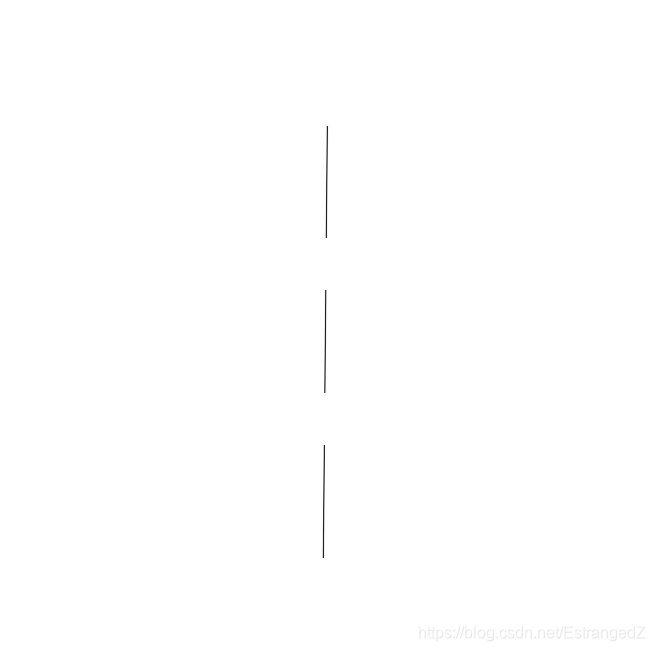

间距太大
在这里插入图片描述
间距太小，以至于看上去是直线
在这里插入图片描述

解决方案

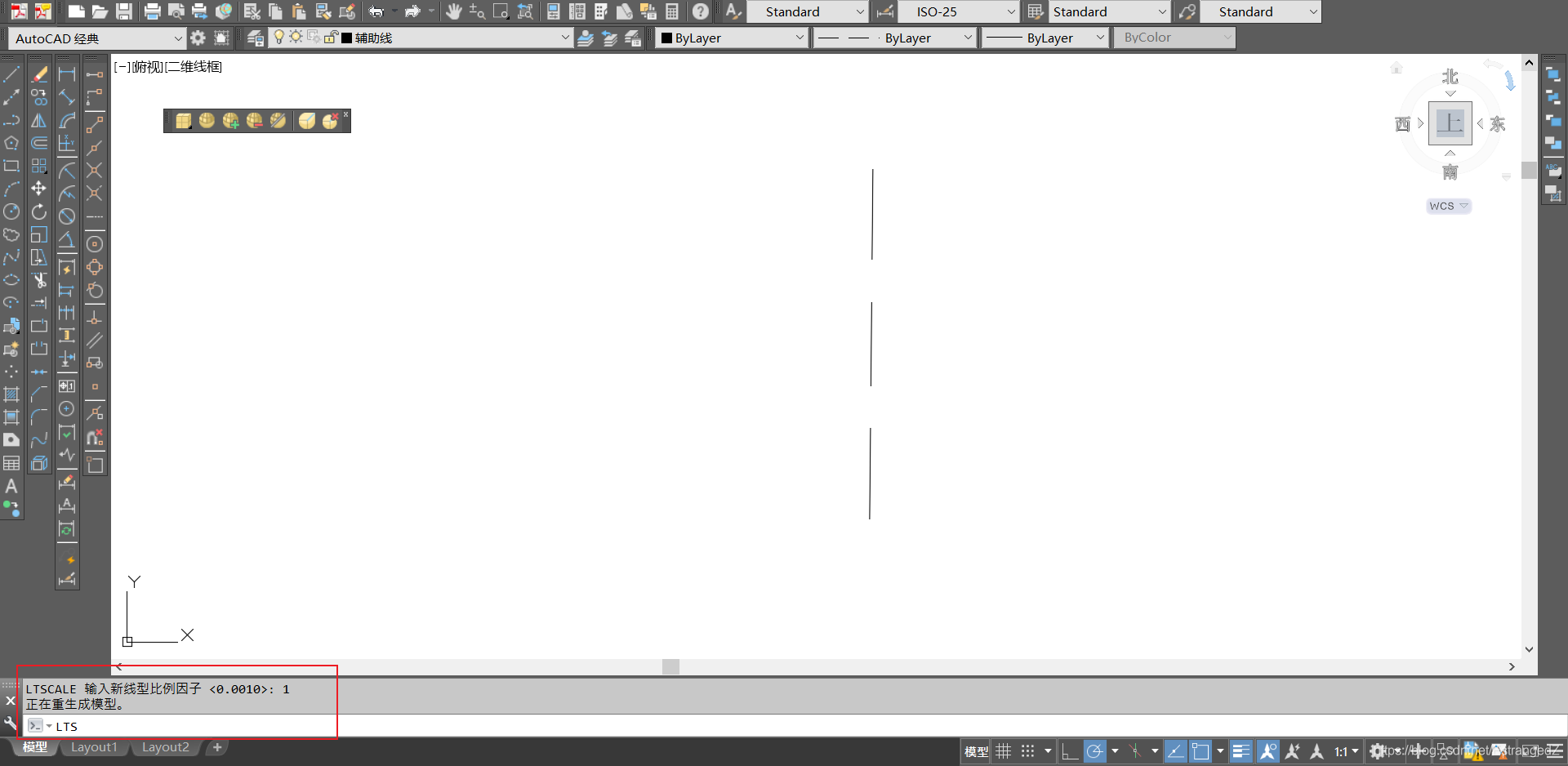

在CAD键入命令的地方输入LTS回车
在这里插入图片描述输入新的比例因子，比例因子越大，线之间的间距越大，比例因子越小，线之间的间距越小

在这里插入图片描述
