AMEPD Active Martix Electrophoretic Display，有源矩阵电泳显示屏。

就是电纸书那种屏，调试效果使用感受和我的Kindle差不多。

屏幕参数

屏幕 IC为SSD1680

122*250，单bit控制，1为白，0为黑

逐行刷新，一个字节8bit，控制横向8个像素

内置温度传感器(IIC接口，本次未使用)

内置OTP（10Byte，本次未使用）

屏幕控制器为 On-Chip封装

SPI 速率设置4M 足以

显示效果特征

刷新率低，更新一次数据以秒计

单独更新某块数据，可能有残影。

更新整个屏幕数据，会有很大的闪烁波动

掉电、硬件复位、软件复位，不影响显示，但需要重新下发配置，直到下次写入新的显示数据。

调试注意事项

整个屏逻辑通信电压2为3.3v。

spi 为mode 0，clk 空闲低，在第一个上升沿采样

BSI管脚：通过拉高、拉低配置为3线9data SPI（H）或4线SPI通信模式（L）

CS 片选管脚：低有效，拉低时可以读写

DC管脚：数据/命令指示脚。（L，下命令；H，写数据）

BUSY管脚：屏幕IC在刷新数据期间或复位期间，输出高：此时对外界的读写操作无响应。在屏幕的读写逻辑中尤其要注意这一点。（空闲低，忙碌高）

RST 管脚：低电平复位，工作期间保持高

VGL、VGH管脚：屏幕翻转液晶粒子所需的偏置电压，软件可配置，16-20v。通过自身的 GDR和 RESE 以及外围电路，组成升压电路

SPI通信时序

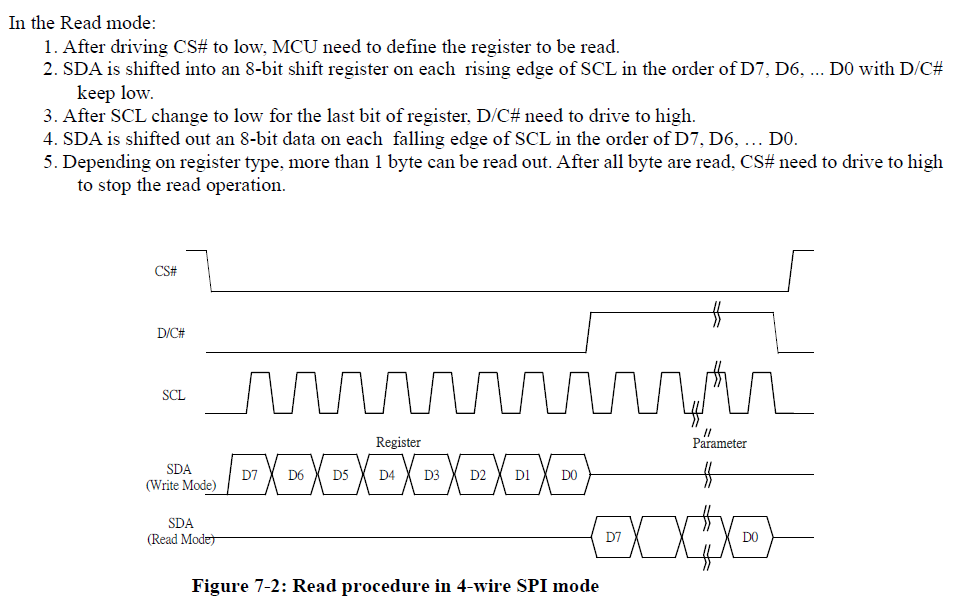

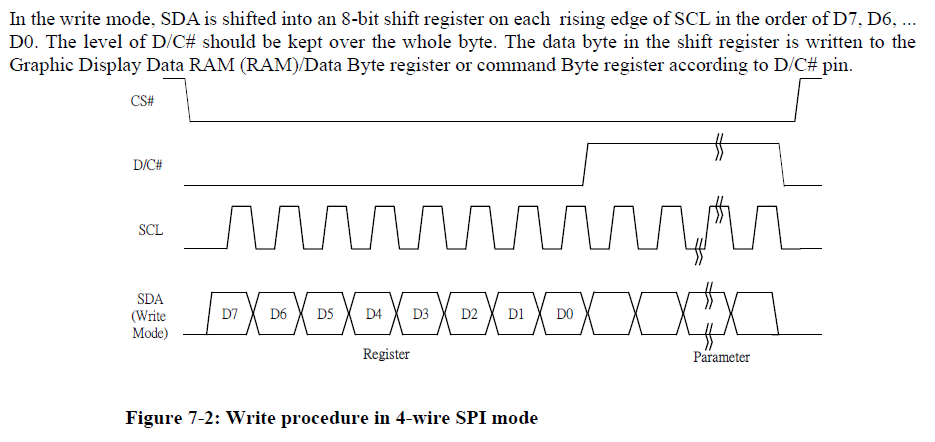

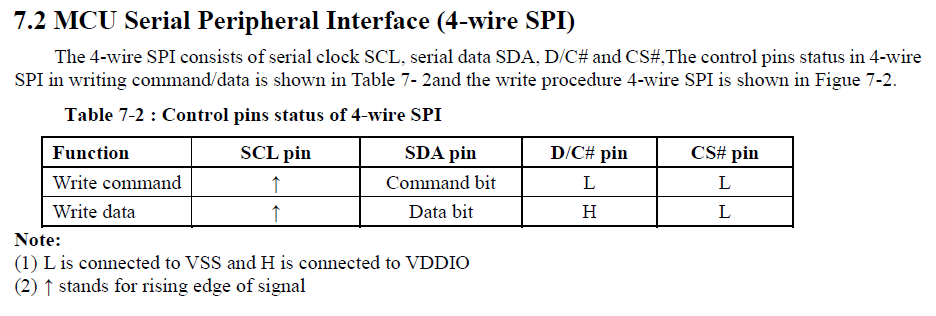

4-Wire SPI

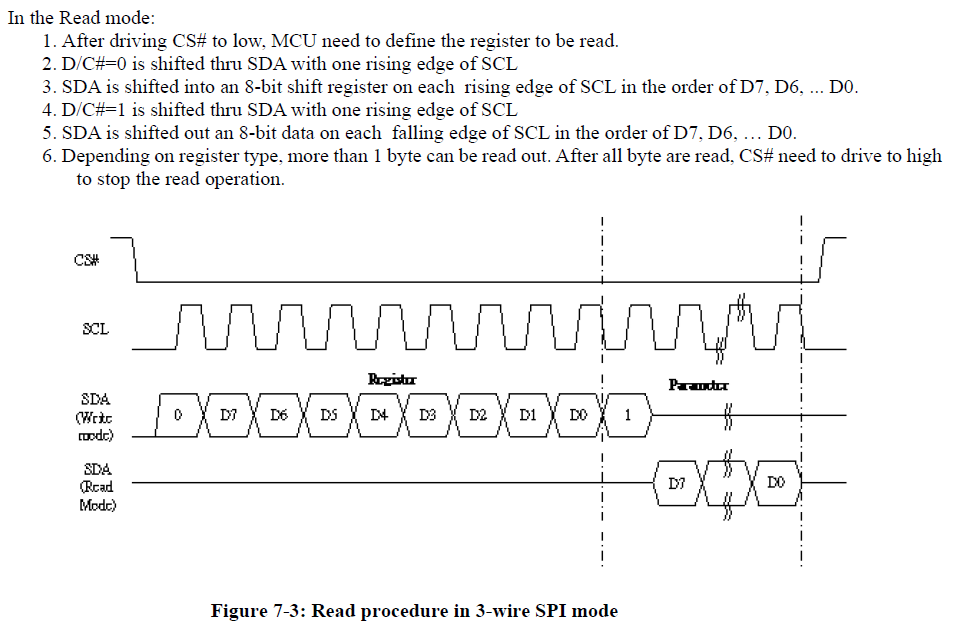

3-Wire 9Bit SPI

代码demo

寄存器配置

static void my_amepd_RegInit(void)
{
    AMEPD_SSD1680_WriteCmd(0x12);  // SW Reset
    my_sleep(20);
    my_amepd_ReadBusy();          // wait busy
    my_test_cli_echo("my_amepd_RegInit 0x12 \r\n");

    AMEPD_SSD1680_WriteCmd(0x01);
    AMEPD_SSD1680_WriteData(0xF9);
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(0x00);

    AMEPD_SSD1680_WriteCmd(0x11);  // data enter mode
    AMEPD_SSD1680_WriteData(0x01);

    AMEPD_SSD1680_WriteCmd(0x44);  // set RAM x address
    AMEPD_SSD1680_WriteData(0x00); // set x start, range: 0-15
    AMEPD_SSD1680_WriteData(0x0F); // set x end

    AMEPD_SSD1680_WriteCmd(0x45);  // set RAM y address
    AMEPD_SSD1680_WriteData(0xF9); // RAM y address start, range: 0-249
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(0x00); // RAM y address end
    AMEPD_SSD1680_WriteData(0x00);

    AMEPD_SSD1680_WriteCmd(0x3C);  // Border
    AMEPD_SSD1680_WriteData(0x05);

    AMEPD_SSD1680_WriteCmd(0x21);  // Display update control
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(0x80); // S8-S167 for 1675 type panel

    // use internal temperature sernsor
    AMEPD_SSD1680_WriteCmd(0x18);
    AMEPD_SSD1680_WriteData(0x80);

    my_amepd_ReadBusy();          // wait busy
    my_test_cli_echo("my_amepd_RegInit 0x18 \r\n");
}

设置显示坐标

static void my_amepd_SetPosition(int x_start, int x_end, int y_start, int y_end)
{
    my_test_cli_echo("%d \r\n", x_start);
    my_test_cli_echo("%d \r\n", x_end);
    my_test_cli_echo("%d \r\n", y_start);
    my_test_cli_echo("%d \r\n", y_end);

    my_amepd_RegInit();
    my_test_cli_echo("my_amepd_SetPosition X \r\n");

    AMEPD_SSD1680_WriteCmd(0x44);
    AMEPD_SSD1680_WriteData(x_start);
    AMEPD_SSD1680_WriteData(x_end);

    AMEPD_SSD1680_WriteCmd(0x45);
    AMEPD_SSD1680_WriteData(y_start);
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(y_end);
    AMEPD_SSD1680_WriteData(0x00);

    AMEPD_SSD1680_WriteCmd(0x4E);
    AMEPD_SSD1680_WriteData(x_start);

    AMEPD_SSD1680_WriteCmd(0x4F);
    AMEPD_SSD1680_WriteData(y_start);
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteCmd(0x24);
}

发送显示数据

    for(col=0; col<max_col; col++) // send 122x250bits ram 2D13
    {
        for(row=0; row<max_row; row++)
        {
            AMEPD_SSD1680_WriteData(Image_demo[pcnt]);
            pcnt++;
        }
    }

更新显示数据

    // 在发送显示数据之后调用
    AMEPD_SSD1680_WriteCmd(0x22);
    AMEPD_SSD1680_WriteData(0xF7);
    AMEPD_SSD1680_WriteCmd(0x20);

X/Y 轴镜像显示

设置RAMX、Y轴的起始和结束地址可以，让显示效果X镜像、Y镜像，或者X、Y一起镜像。

正常刷新

    AMEPD_SSD1680_WriteCmd(0x44);
    AMEPD_SSD1680_WriteData(0);  // x start
    AMEPD_SSD1680_WriteData(15); // x end

    AMEPD_SSD1680_WriteCmd(0x45);
    AMEPD_SSD1680_WriteData(0);  // y start
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(249); // y end
    AMEPD_SSD1680_WriteData(0x00);

X轴镜像显示

    AMEPD_SSD1680_WriteCmd(0x44);
    AMEPD_SSD1680_WriteData(16);  // x start
    AMEPD_SSD1680_WriteData(10); // x end

    AMEPD_SSD1680_WriteCmd(0x45);
    AMEPD_SSD1680_WriteData(0);  // y start
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(249); // y end
    AMEPD_SSD1680_WriteData(0x00);

Y轴镜像显示

    AMEPD_SSD1680_WriteCmd(0x44);
    AMEPD_SSD1680_WriteData(0);  // x start
    AMEPD_SSD1680_WriteData(15); // x end

    AMEPD_SSD1680_WriteCmd(0x45);
    AMEPD_SSD1680_WriteData(249);  // y start
    AMEPD_SSD1680_WriteData(0x00);
    AMEPD_SSD1680_WriteData(0); // y end
    AMEPD_SSD1680_WriteData(0x00);

XY轴镜像同理
