HBM3内存子系统传输速率惊人，带宽突破1TB/S！

记者 | 邓晓娟

8月25日，内存IP厂商Rambus推出HBM3内存接口子系统。内含完全集成的PHY和数字控制器，传输速率达8.4Gbps；可为AI/ML和高性能计算（HPC）等应用和解决方案提供1TB/s的带宽速率；采用标准的16通道设置，可达到1024位宽接口，实现更高的颗粒度，相比当前高端HBM2E内存子系统高出两倍以上；同时，Rambus的HBM3还支持2、4、8、12和16 HBM3 DRAM堆栈，信道密度达32Gb。

一、在数据传输速率、带宽、密度上都有独特优势，不仅仅是更小的尺寸

随着AI/ML领域里越来越多的厂商不断发力，内存产品设计的复杂性也快速上升，对带宽也提出了更高的要求，神经网络、AI训练等在内存带宽需求上面临着越来越高的挑战。

同时，AI/ML训练对于内存带宽的需求是无止境的，一些前沿训练模型现已拥有数以十亿的参数。这无疑是对内存IP行业的一个大挑战。

回顾HBM的性能演进历程，最早的HBM1数据传输速率大概能达到1Gbps左右，而在2016年时，HBM2带来最高的数据传输速率可达到2Gbps；到了2018年，HBM2E时代的最高传输速率已经可以达到3.6Gbps了，而后逐渐上升到3.6Hbps。

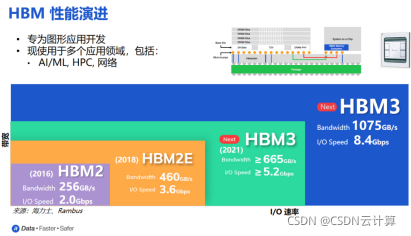

 HBM性能演进

Rambus IP核产品营销高级总监Frank Ferro表示，HBM3也会与之前的HBM产品一样，会经历一个发力的过程。HBM3目前拥有的8.4Gbps的传输速率，在持续发力后也会在传输速率上有更大的提升。并且Rambus选择8.4Gbps的速率也是出于未来产品规划的一些考量，可以为客户提供更高的设计裕度，为未来的产品开发做好后续准备。

二、Rambus HBM3内存子系统主要架构及技术优势

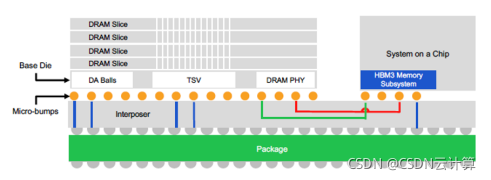

据Frank介绍，在HBM3-Ready内存子系统产品架构上，顶层设置了4块DRAM内存条，通过TSV堆叠的方式叠加在一起，下方是SoC，再往下是中介层，在中阶层下面是绿色的封装。这些部分组成了整个2.5D的系统架构。

 2.5D/3D系统架构的HBM3内存

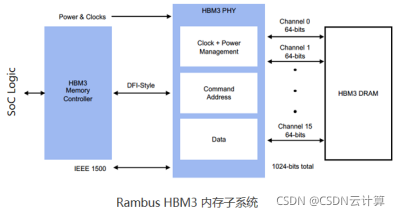

而作为一个完整的内存子系统产品，仅仅提供IP是不够的。所以Rambus在提供IP的同时也提供泛IP和整个系统的具体设计，包括经过验证的PHY及数字控制器。

除此之外，2.5D系统架构的HBM内存目前在市面上还是比较新的，优先使用这些新技术的客户需要更多的支持，所以Rambus在中介层和封装上也会提供更好的参考设计支持和框架。提供Rambus系统和SI/PI专家技术支持，为ASIC设计人员提供帮助，确保设备和系统具有最优的信号和电源完整性。这些都是整个内存子系统领域非常重要的环节。

对于AI/ML、HPC等领域的客户而言，他们对TB级带宽有着非常强的需求。Frank表示，Rambus本次推出的HBM3-Ready内存子系统可以满足其在TB级带宽领域加速的性能标准；完全继承的HBM3内存接口子系统IP解决方案包括了经过优化的PHY和控制器，为客户提供中介层和封装的物理参考设计，简化设计流程，从而帮助客户加快产品上市时间。

三、发力HBM3的原因

如今，HBM3的整体发展进度是比行业预期要更晚一些的，不少业内人士认为，内存颗粒和接口IP是限制HBM3技术突破的主要原因。对此，Frank认为，DRAM与HBM的发展是相辅相成、共同促进的。对比之下，其实从DDR4到DDR5过渡的时间很长，但HBM技术迭代的速度非常快，也印证了HBM领域整体发展的迅速。

这背后对应的主要逻辑是：HBM的发展很大程度上是由不断上升的带宽需求驱动的，而对带宽的需求几乎没有上限。换句话说，目前来看HBM的发展可能不会遇到障碍。无论是HBM2高达4Gbps的数据传输速率，还是前一段时间海力士发布的5.2Gbps数据传输速率的HBM3产品，其实都证实了大家对HBM领域的看好，这也是Rambus对HBM抱有高期望的几大原因之一。

同时，尽管目前HBM3的速率已经可以达到8.4Gbps，但对比GDDR DRAM已经达到16或者18Gbps的速率而言还是有差距的。简单来说，HBM发展的限制目前集中在中介层上。在HBM2的时代，中介层本身的技术是有限制的，即一代和二代的中介层最高只能做到两层，它涉及的线宽、金属层的厚度都是非常有限的。随着中介层技术的发展，其本身的厚度、金属层和线宽都有了一定的增加，这也进一步推动了HBM未来的发展。

总地来说，HBM现在依旧处于相对早期的阶段，所以未来还有很长一段路要走。

Frank还表示，Rambus发力HBM3也有着主要的差异化优势：

• 拥有全系列由集成和优化后的PHY和存储器控制器组成的内存子系统
• 当前业界最高的数据传输速率（8.4 Gbps）和带宽
• 系统级设计支持，包括中介层和封装参考设计

以及拥有着丰富的HBM生产经验：

• 自2017年以来，Rambus一直致力于生产和提供HBM解决方案
• 市场份额排名第一的HBM IP供应商，赢得超过50个设计订单

另外，Rambus大中华区总经理苏雷也表示，从行业背景上我们可以窥见，数据中心的快速增长正驱动着技术的需求和发展。在大数据时代下，数据量持续激增，年复合增长达到35%，各种数据开始加速向云迁移，带来了云服务的蓬勃发展，并最终驱动了数据中心的持续增长。另外物联网设备的数量也日益增加，开启了万物互联的时代，越来越多的数据开始运行在外部，从而让业内对数据安全的担忧日益增加。最后，在大数据的处理方面，AI/ML的使用率也将日益提升，预计到2025年，全球数据使用量将达到175ZB，并且有超过25%的服务器出货将会专供与人工智能领域。
