如何让USB Type-C接口手机支持边充电边使用无线领夹麦克风

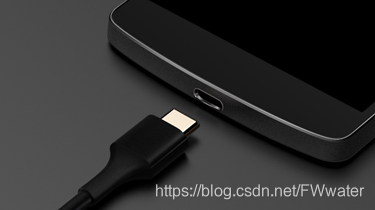

       随着直播平台的兴起，网络直播越来越火，领夹式直播麦克风得到广泛应用，无线领夹式麦克风拥有体积小，无线方便携带的特点。现在市面上的手机基本都取消3.5mm耳机孔，只留下单一的全功能USB Type-C接口。那这样就有了一个问题，我们是不是就没法让手机边充电边使用无线领夹麦克风了？

      现在手机，电脑直播的时候往往需要和直播间的观众更好的互动，需要增加不同的直播氛围，如：掌声，笑声，搞怪，恶作剧等音效通过麦克风直接传输到直播间，但是传统麦克风只能作为一种声音的传输方式，要实现这种氛围音效进入直播间，需要通过另外一台手机或电脑与麦克风有线连接，且在手机或电脑上需安装直播助手等音效软件，操作复杂，非常不方便。所以，MIC(无线领夹麦克风)就此兴起。

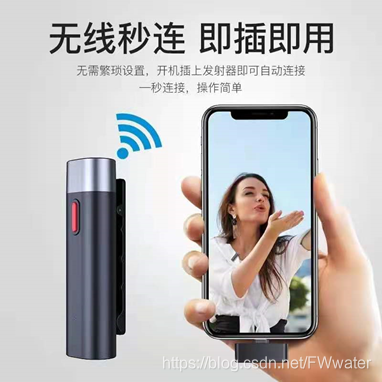

        此外，如图所示，MIC（无线领夹麦克风）是有一个插在手机USB Type-C口上的蓝牙接收器的，相信我们遇到过在使用无线麦克风的过程中手机没电，如果给手机充电就无法使用麦克风的情况，此时对于正在直播的用户来说也是造成很大的不便，所以我们可以采用一个搭载了乐得瑞LDR6023C芯片的蓝牙音频发射器，让USB Type-C接口能够往外充放电的情况下，同时能够传输数据，从而实现让手机边充电边使用无线领夹麦克风。在此简单介绍下乐得瑞的这款芯片的解决方案。



       乐得瑞专门为USB Type-C接口无线领夹式麦克风打造的LDR6023C 芯片，就能够同时解决充放电跟传输数据的问题——也就解决了我们在边给手机充电边使用无线领夹麦克风的问题！

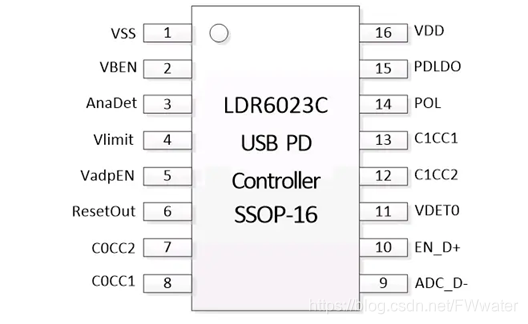

      LDR6023C SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB Type-C (DRP)接口的 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能、切换 Data Role 功能，以及通过 VDM 协商让智能设备进入 ALT MODE 的功能,并针对各大手机品牌的 USB-C 接口兼容性进行了特别优化，适合于手机音频转接器应用场景。

方案特点

◇ 支持 USB PD 2.0，兼容 USB PD 3.0快充

◇ 支持 QC2.0，兼容 QC3.0快充

◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商

◇ 自动进行 DR_SWAP 转为 UFP 模式

◇ 提供外设复位控制功能，为外设提供复位信号

应用

◇ USB TYPE-C 音频转接器

◇ USB Type-C HUB

◇USB Type-c 直播声卡

◇USB TYPEC无线（蓝牙）领夹式麦克风

◇USB TYPE-C蓝牙发射器

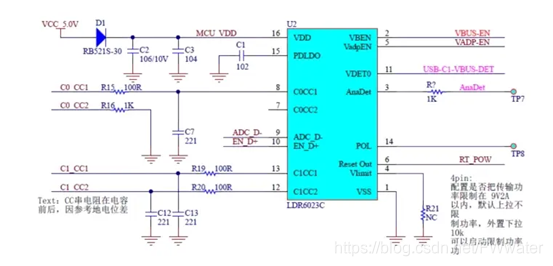

LDR6023C参考设计





总结：

      此款蓝牙音频发射器具有体积小，功能全面等特点，采用主流额USB-C接口，并且可搭配USB-A to USB-C线，兼容USB-A接口设备。电路方案采用了高通HiFi蓝牙方案，音频效果好，连接和传输稳定；并采用乐得瑞LDR6023C作为USB PD充电识别芯片，拥有优秀的兼容性，能够兼容大部分手机兼容性问题，可以同时完成音频发射和充电之间的数据交互，解决了传统蓝牙发射器的痛点。
