三菱FX5U专用指令通讯三台E700变频器程序资料：硬件功能、参数设置及教程

三菱FX5U与E700变频器通讯实战：专有指令通信的深度解析

在工业自动化领域，三菱电机以其稳定的PLC和变频器产品赢得了良好的口碑。当提到三菱FX5U PLC与E700变频器的配合时，它不仅可以实现常规的启停、频率设定等功能，而且能够进行更加精细的变频器参数设置及读取。接下来，我们就来深入探讨一下这个话题。

硬件准备

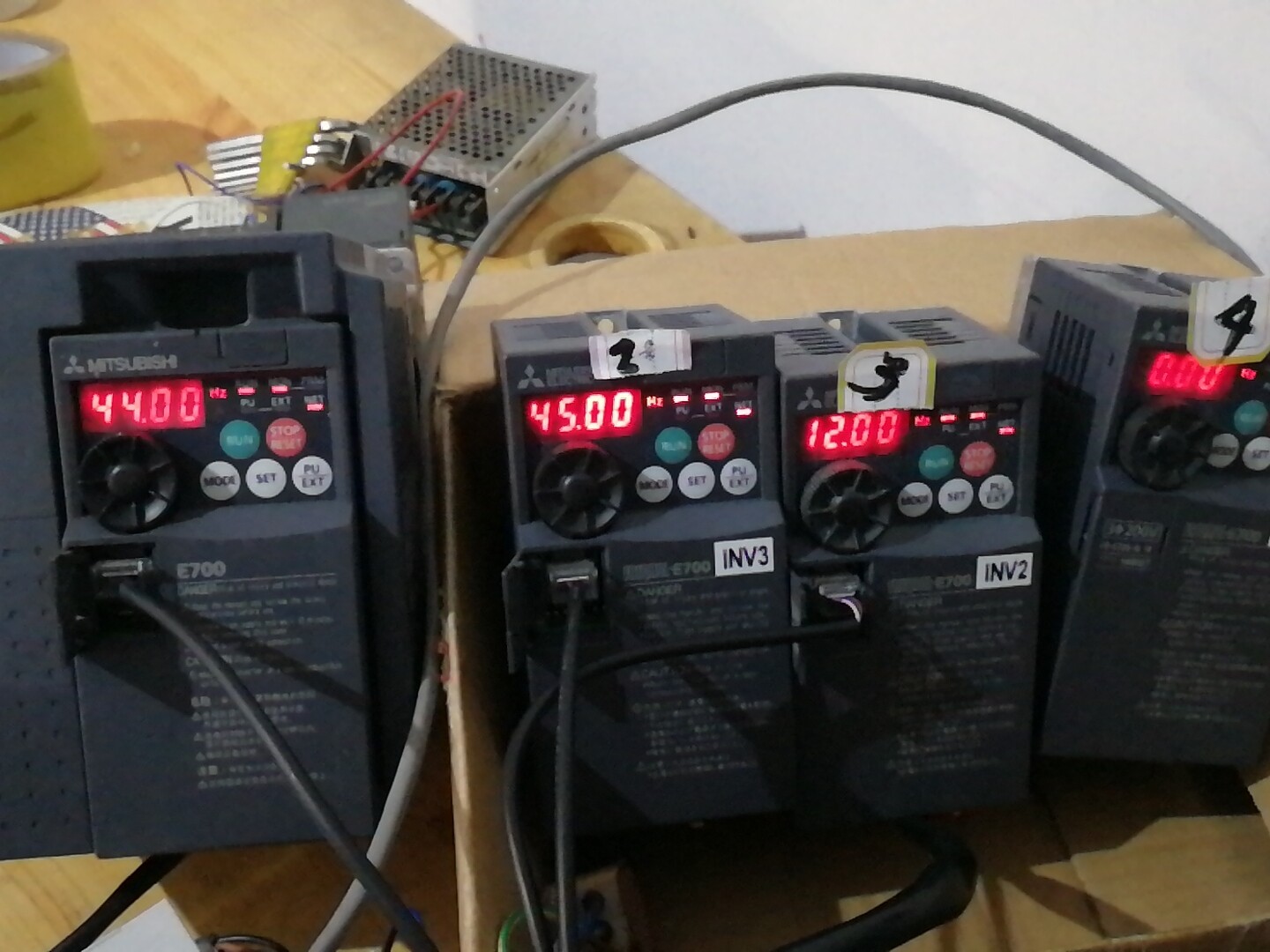

要开始我们的通信之旅，首先得准备好硬件设备。这包括一台三菱FX5U PLC、三台E700或D700变频器（新的F和A系列同样支持）。这些硬件设备将是我们实现通信和控制的核心。

功能实现

在通信过程中，我们主要依赖于IVDR和IVCK等指令。这些指令使得PLC能够与变频器进行数据交换，包括启停控制、频率设定、运行频率、电流等数据的读取。但除此之外，我们还可以实现更多高级功能。

参数设置

在本次实例中，我们将重点介绍四个参数的设置：最高频率和最低频率设定（pr1和pr2），以及加减速时间（pr7和pr8）。这些参数的设置将直接影响到变频器的运行性能。

• 最高频率和最低频率设定（pr1和pr2）：通过PLC的IVDR指令，我们可以直接设定变频器的最高和最低运行频率。这样的设定使得设备能够根据实际需求进行自动调整，提高了设备的运行效率。
• 加减速时间设定（pr7和pr8）：加减速时间的设定对于电机的启动和停止过程至关重要。通过PLC的IVCK指令，我们可以精确地设定加减速时间，使得电机能够更加平稳地启动和停止。

与MCGS触摸屏的结合

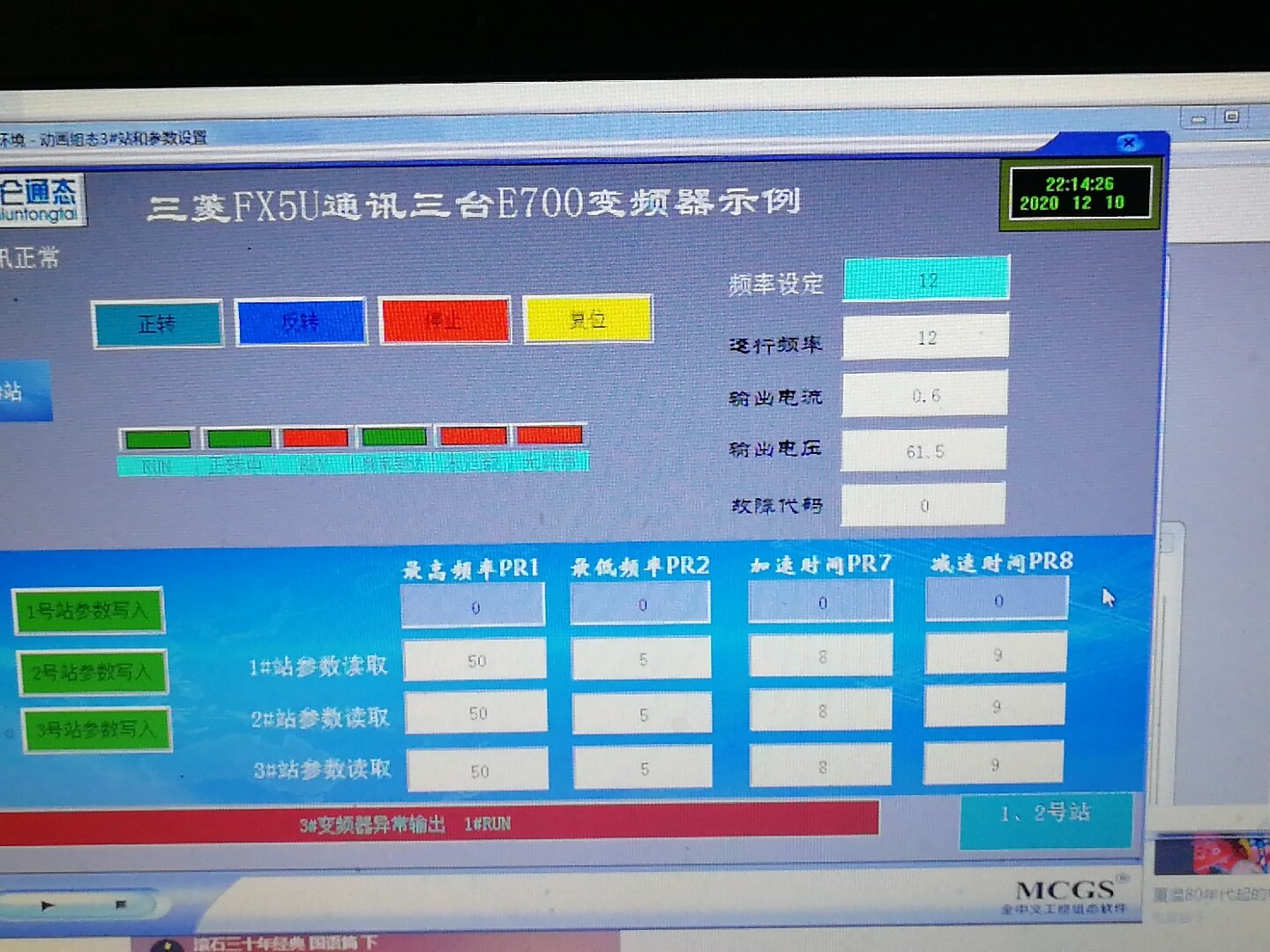

除了PLC程序外，我们还需要配合MCGS触摸屏程序来实现人机交互。在MCGS中，我们可以设计友好的界面，让操作员能够方便地查看和修改这些参数。同时，MCGS还能够实时显示电机的运行状态，如电流、频率等。

接线与教程

在接线方面，我们需要根据具体的硬件设备和接线图来进行。确保每根线都连接正确，避免出现通信故障或设备损坏的情况。此外，我们还准备了详细的教程，帮助大家更好地理解和掌握这个。

教程内容将包括：

• 硬件连接：详细介绍如何将PLC、变频器和触摸屏连接起来。
• 程序编写：提供PLC程序的编写方法和代码片段。
• 参数设置：解释如何通过MCGS设置参数并进行校准。
• 故障排除：列举可能出现的故障及解决方案。

总结

三菱FX5U PLC与E700变频器的通信是一个非常实用的技术。通过使用IVDR和IVCK等指令，我们可以实现更多的功能和控制。结合MCGS触摸屏程序，我们可以为操作员提供一个友好的界面，方便他们进行操作和监控。希望这篇文章能够帮助大家更好地理解和应用这项技术。
三菱FX5U专用指令通讯三台E700变频器程序资料

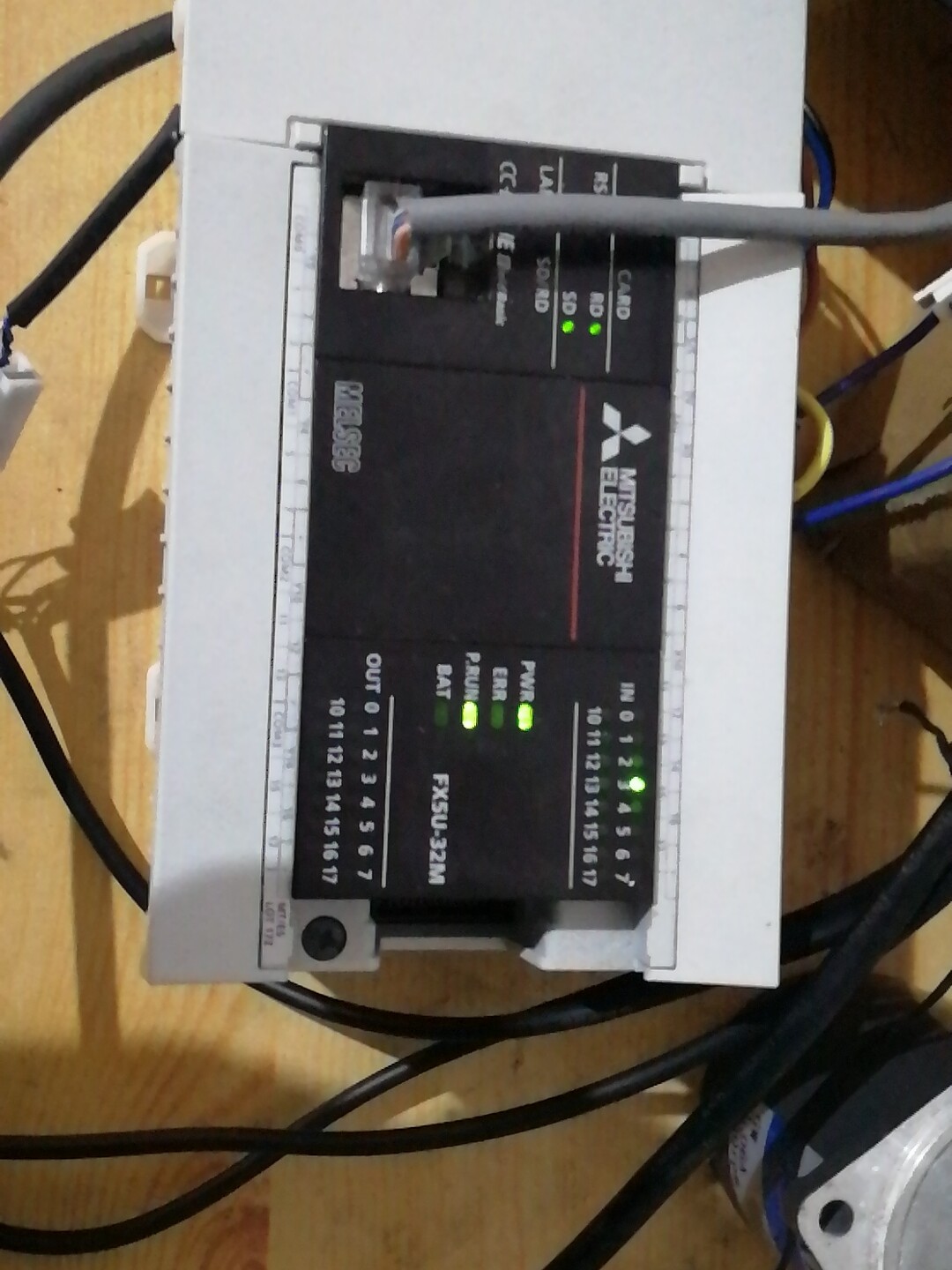

硬件:三菱FX5U PLC一台，三菱E700或D700变频器,新的F和A系列一样支持。
功能:采用IVDR.IVCK等指令，除了rtu协议可以实现的启停，频率设定，运行频率，电流等数据的读取外，还可以实现变频器参数的设定及读取，本例中只利举实现了四个参数:最高、最低频率设定pr1.pr2,加减速时间pr7.pr8.联接快，反应及时。
内容包含plc和配套mcgs触摸屏程序，参数设置，及相关说明，接线，教程。
