STM32103C6T6和DAP mini烧录器接线

已于 2024-10-27 10:47:16 修改
阅读量869 收藏 1
点赞数 4
文章标签： stm32 嵌入式硬件 单片机
于 2024-10-27 10:08:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/February0912/article/details/143264887
版权

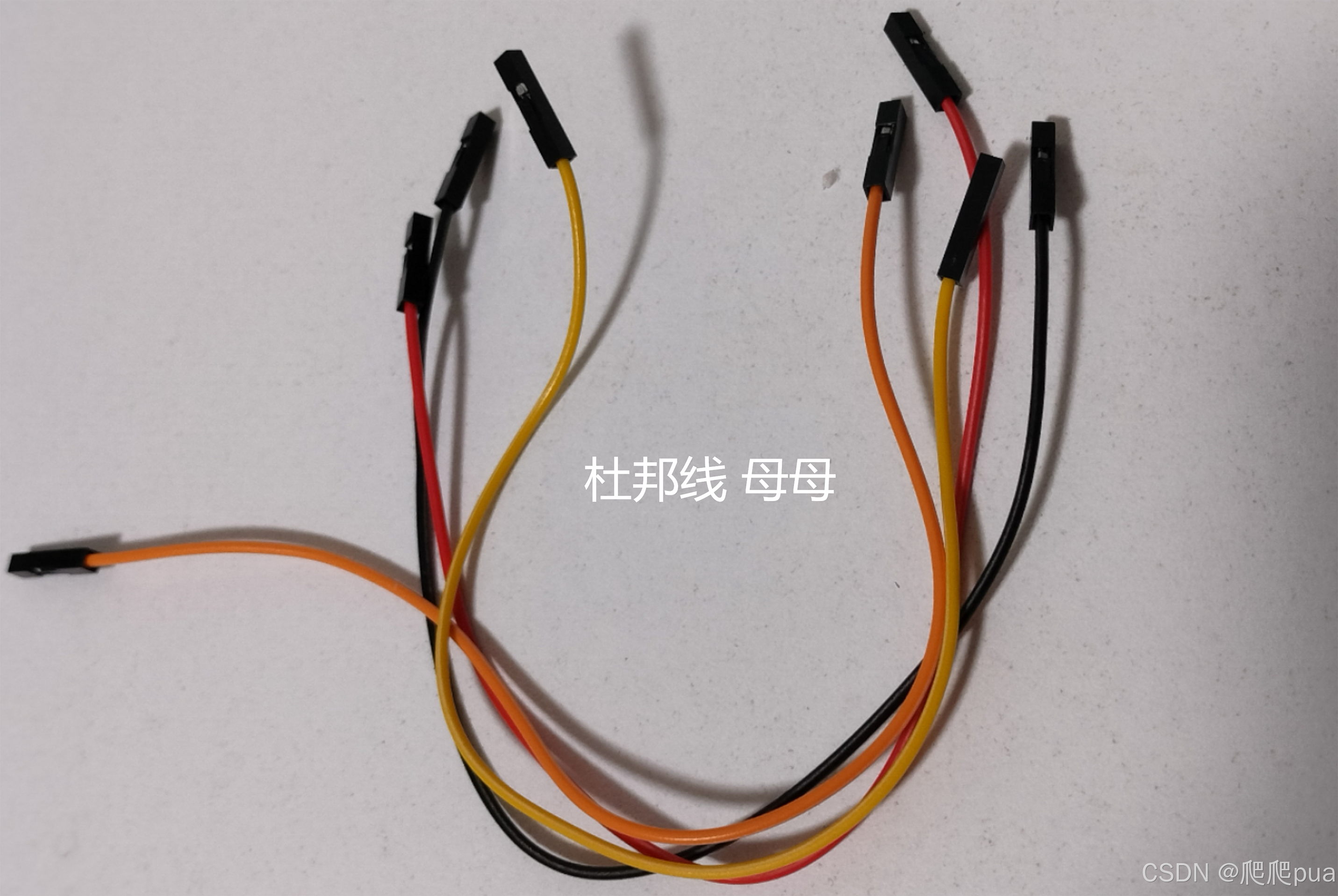

1.杜邦线，母-母

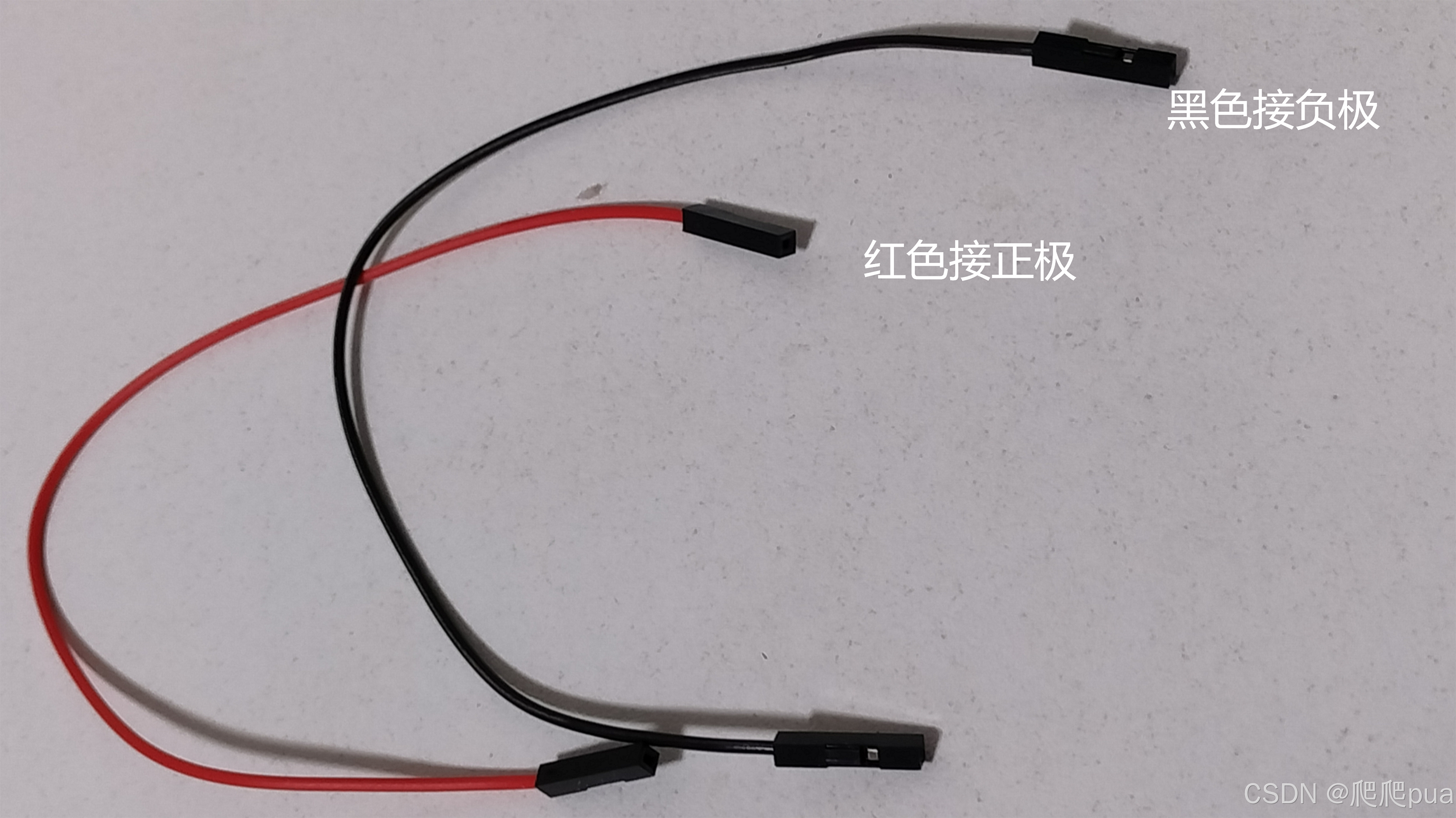

2.正负极接线颜色

 一般来说，引脚接线，正极选择红色，负极选择黑色。

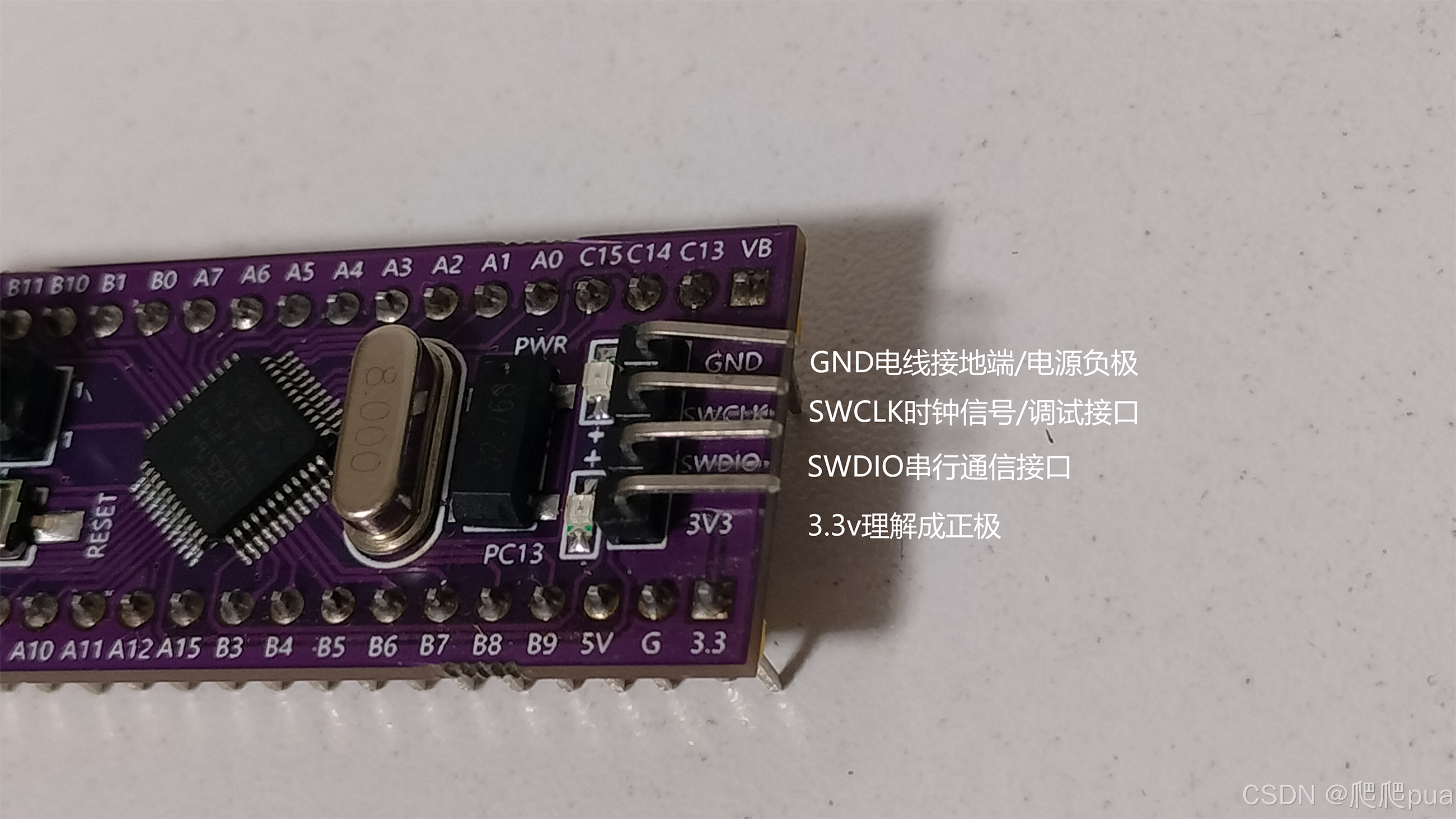

 3.STM32C6T6S上的引脚

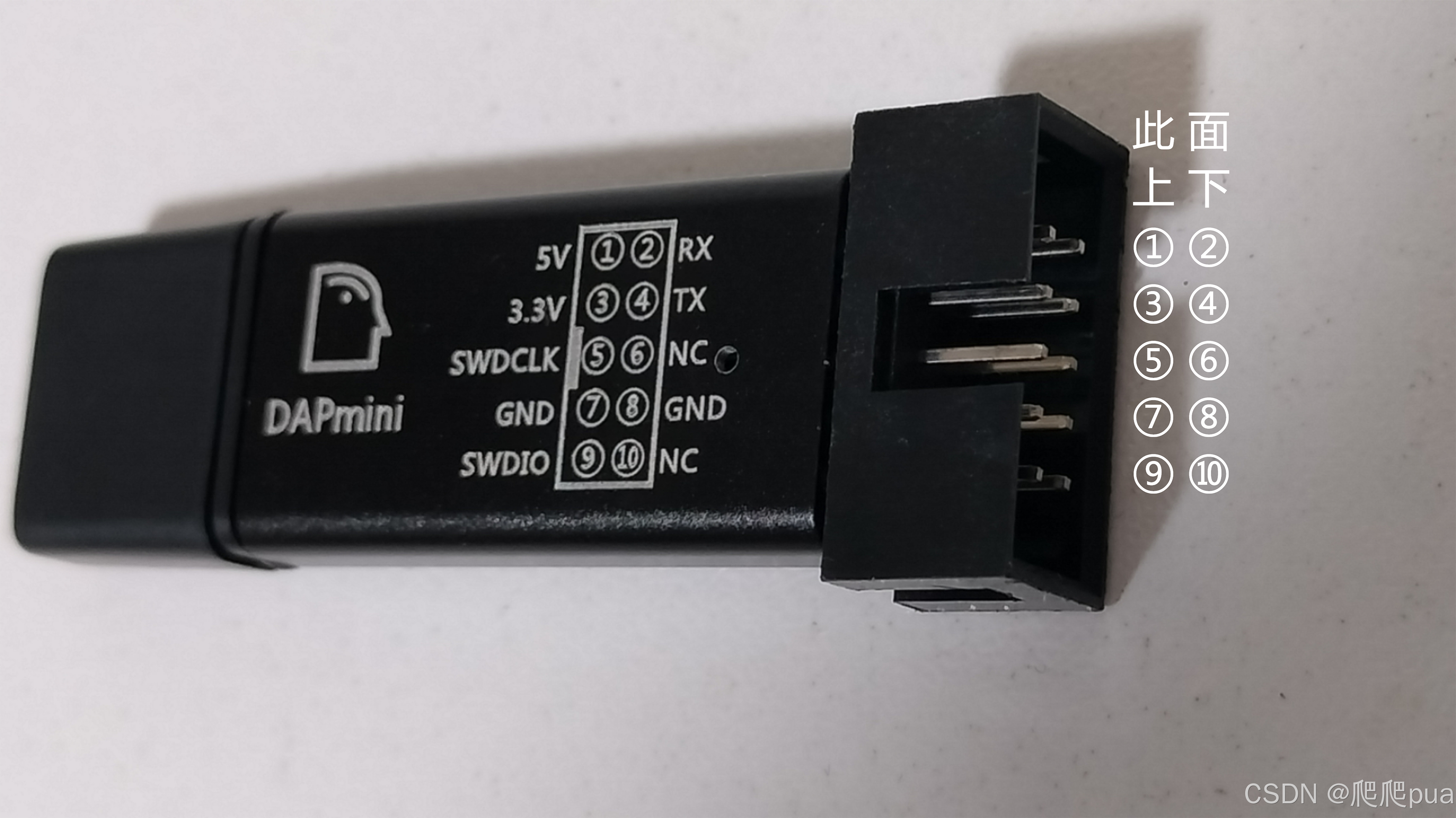

 4.DAPminin烧录器上的引脚

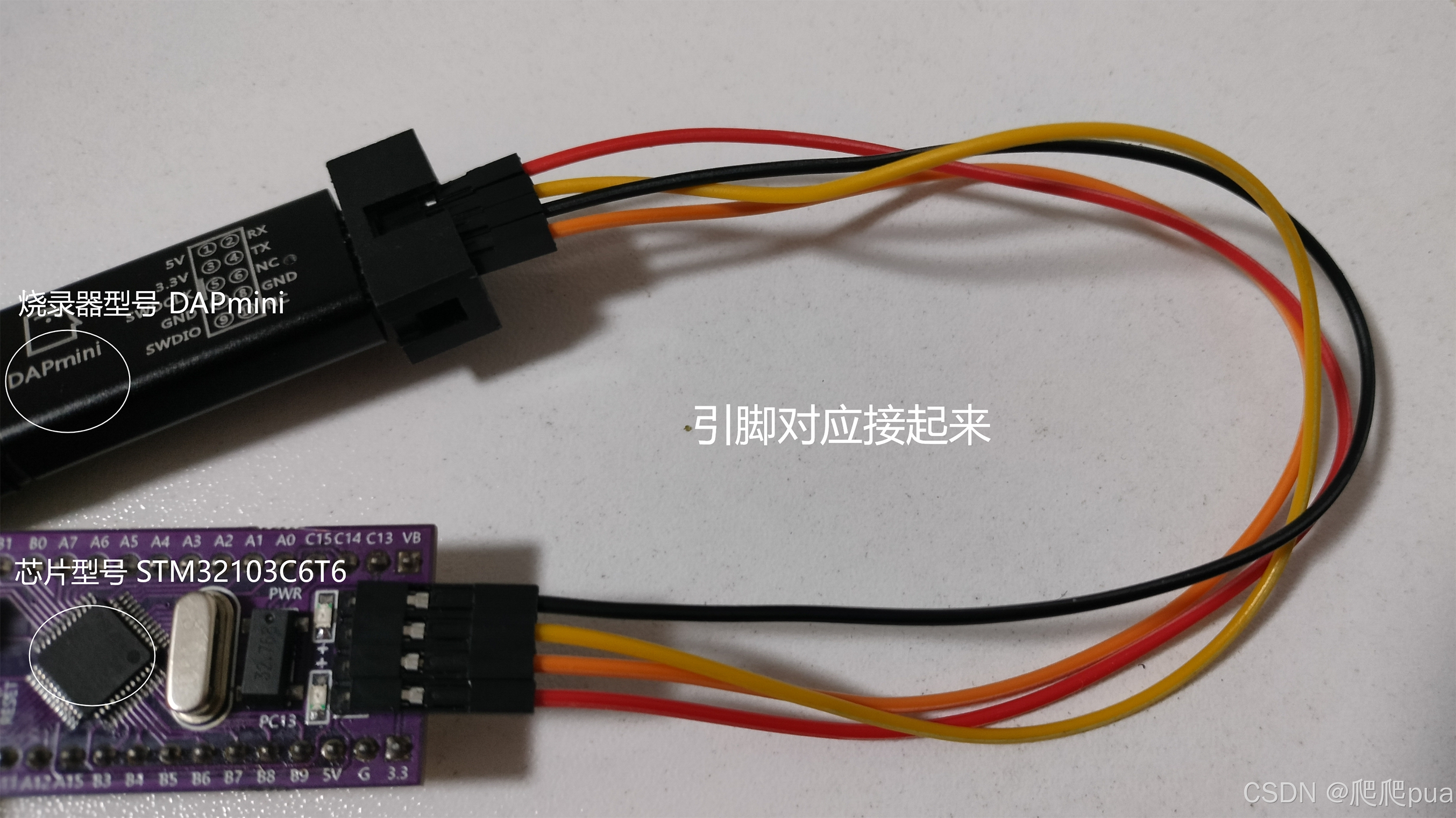

 5.对应接起来

  • 烧录器型号（上白圈位置可看）
  • 芯片型号（下白圈位置可见）
