运算放大器的内部结构及指标定义

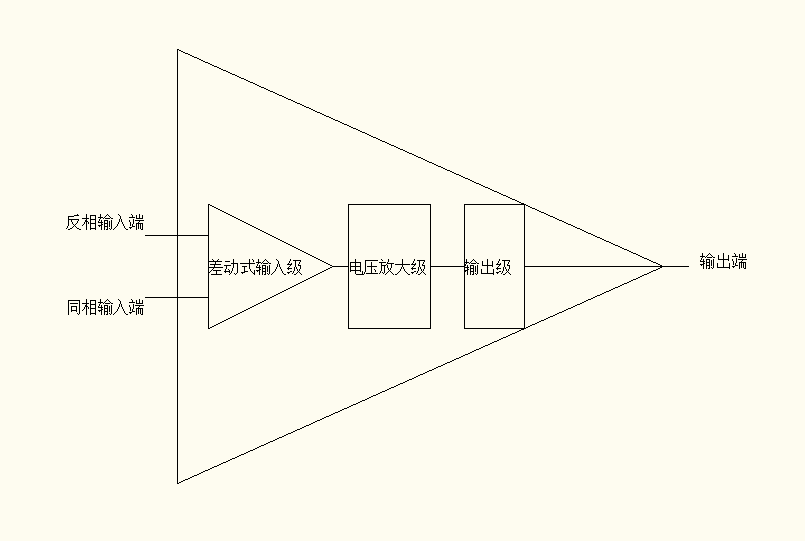

运放的种类很多,具体的实现电路也千差万别,但是基本结构都差不多如下图所示。
图中差分放大级主要是提高共模抑制比,电压放大级主要是提高电压放大倍数,输出级用于提高输出功率。可以说,运算放大器是差分放大器的直接应用。
如上图所示,是一个简单的运算放大器原理图。T1、T2组成了差分放大器,构成了运放的差分放大级;T3、T4组成复合管共射极电路,构成了运放的电压放大级;T5、T6组成了两级射极跟随器构成电路输出级,提高带负载能力。

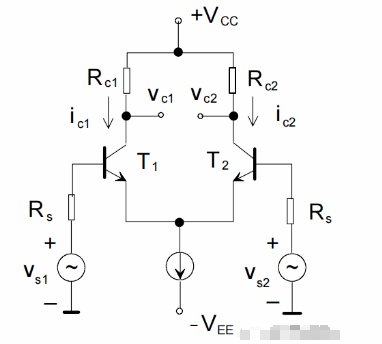

如图是运算放大器第一级,即差动式输入级,是一个基本的差分放大电路,这一级是集成放大器的核心和基础部分。三极管T1、T2特性相同,电路参数也对称,如Rc1=Rc2等。两三极管发射极连接在一起串联一个恒流源。
当没有输入信号时,vs1=vs2=0,由于电路完全对称ic1=ic2,Rc1和Rc2两端的压降相同,那么输出信号vo=vc1-vc2=0。当输入信号vs1、vs2不相等时,vo则有信号电压输出。
