MySQL 索引结构采用 B+树原因

目录

为什么使用B+树而不是B树

B 树和 B+树的区别

红黑树 和 b+树的用途有什么区别

---

B 树是一种多路平衡树，用这种存储结构来存储大量数据，它的整个高度会相比二叉树来说，会矮很多。

而对于数据库而言，所有的数据都将会保存到磁盘上，而磁盘 I/O 的效率又比较低，特别是在随 机磁盘 I/O 的情况下效率更低。 所以 高度决定了磁盘 I/O 的次数，磁盘 I/O 次数越少，对于性能的提升就越大，这也是为什么 采用 B 树作为索引存储结构的原因，

Hash 哈希，只适合等值查询，不适合范围查询。

一般二叉树，可能会特殊化为一个链表，相当于全表扫描。

红黑树，一种特化平衡二叉树，MySQL 数据量很大时候，索引体积也会很大，内存放不下而从磁盘读取，树层次高话，读取磁盘次数就多了。

B-Tree，叶子节点和非叶子节点都保存数据，相同数据量，B+树更矮壮，也就说，相同数据量，B+树数据结构，查询磁盘次数会更少。

B+树只有叶子节点存放数据，而其他节点只存放索引，而 B 树每个节点都有 Data 域。所

以相同大小的节点 B+树包含的索引比 B 树的索引更多（因为 B 树每个节点还有 Data 域）

还有就是 B+树的叶子节点是通过链表连接的，所以找到下限后能很快进行区间查询，比 B

树中序遍历快

为什么使用B+树而不是B树

在 B 树中，键和值即存放在内部节点又存放在叶子节点；在 B+树中，内部节点只存键，叶子节点则同时存放键和值

B+树的叶子节点有一条链相连，而 B 树的叶子节点各自独立的。而 MySQL 的 InnoDB 存储引擎，它用了一种增强的 B 树结构，也就是 B+树来作为索引和数据 的存储结构。

B+树索引的所有数据均存储在叶子节点，而且数据是按照顺序排列的，链表连着的。那么 B+树使得范围查找，排序查找，分组查找以及去重查找变得异常简单(双向链表)

B+树的叶子节点是数据阶段用了一个链表串联起来，便于范围查找

B树非叶子节点上是不存储数据的，仅存储键值，而 B 树节点中不仅存储键值，也会存储数据。innodb 中页的默认大小是 16KB，如果不存储数据，那么就会存储更多的键值，相应的树的阶数（节点的子节点树）就会更大，树就会更矮更胖，如此一来我们查找数据进行磁盘的 IO 次数有会再次减少，数据查询的效率也会更快.

相比较于 B 树结构来说，B+树做了两个方面的优化，如图所示

1、B+树的所有数据都存储在叶子节点，非叶子节点只存储索引。

2、叶子节点中的数据使用双向链表的方式进行关联

1、从磁盘 I/O 效率方面来看：B+树的非叶子节点不存储数据，所以树的每一层就能够存储更多 的索引数量，也就是说，B+树在层高相同的情况下，比 B 树的存储数据量更多，间接会减少磁盘 I/O 的次数。

2、从范围查询效率方面来看：在 MySQL 中，范围查询是一个比较常用的操作，而 B+树的所有 存储在叶子节点的数据使用了双向链表来关联，所以 B+树在查询的时候只需查两个节点进行遍历就 行，而 B 树需要获取所有节点，因此，B+树在范围查询上效率更高。

3、从全表扫描方面来看：因为，B+树的叶子节点存储所有数据，所以 B+树的全局扫描能力更 强一些，因为它只需要扫描叶子节点。而 B 树需要遍历整个树。

4、从自增 ID 方面来看：基于 B+树的这样一种数据结构，如果采用自增的整型数据作为主键，还

能更好的避免增加数据的时候，带来叶子节点分裂导致的大量运算的问题。

总体来说，我认为技术方案的选型，更多的要根据具体的业务场景来决定，并不一定是说 B+树就

是最好的选择，就像 MongoDB 里面采用 B 树结构，本质上来说，其实是关系型数据库和非关系型数据

库的差异。

B+树有一个特点就是，非叶子节点存储的是目录项，而叶子节点存储的是数据项，因而可以通过二分查找快速定位到指定的数据项。在数据量比较大的前提下，适当的建立索引可以调高查询效率

需要先理解B+tree、红⿊树的实现原理。B+tree带有顺序访问指针，是红⿊树不具备的。

大致概括为以空间换时间，数据库在未添加索引的时候进行查询默认的是进行全量搜索，也就是进行全局扫描，有多少条数据就要进行多少次查询，然后找到相匹配的数据就把他放到结果集中，直到全表扫描完。而建立索引之后，会将建立索引的KEY值放在一个n叉树上（BTree）。因为B树的特点就是适合在磁盘等直接存储设备上组织动态查找表，每次以索引进行条件查询时，会去树上根据key值直接进行搜索，次数约为log总条数，底数为页面存储数，例如一个100万数据的表，页面存储数为100，那么有索引的查询次数为3次log1000000100，但是全量搜索为100万次搜索，这种方式类似于二分法，但是这个是n分法

B 树和 B+树的区别

B+树，其实是在 B 树的基础上做的增强，最大的区别有两个：

B 树的数据存储在每个节点上，而 B+树中的数据是存储在叶子节点，并且通过链表的方式把叶子节点中的数据进行连接。B+树的子路数量等于关键字数这个是 B 树的存储结构，从 B 树上可以看到每个节点会存储数据。

B+树的所有数据是存储在叶子节点，并且叶子节点的数据是用双向链表关联的。

B 树和 B+树，一般都是应用在文件系统和数据库系统中，用来减少磁盘 IO 带来的性能损耗。

以 Mysql 中的 InnoDB 为例，当我们通过 select 语句去查询一条数据时，InnoDB需要从磁盘上去读取数据，这个过程会涉及到磁盘 IO 以及磁盘的随机 IO我们知道磁盘 IO 的性能是特别低的，特别是随机磁盘 IO。因为，磁盘 IO 的工作原理是，首先系统会把数据逻辑地址传给磁盘，磁盘控制电路按照寻址逻辑把逻辑地址翻译成物理地址，也就是确定要读取的数据在哪个磁道，哪个扇区。为了读取这个扇区的数据，需要把磁头放在这个扇区的上面，为了实现这一个点，磁盘会不断旋转，把目标扇区旋转到磁头下面，使得磁头找到对应的磁道，这里涉及到寻道事件以及旋转时间。很明显，磁盘 IO 这个过程的性能开销是非常大的，特别是查询的数据量比较多的情况下。所以在 InnoDB 中，干脆对存储在磁盘块上的数据建立一个索引，然后把索引数据以及索引列对应的磁盘地址，以 B+树的方式来存储。如图所示，当我们需要查询目标数据的时候，根据索引从 B+树中查找目标数据即可，由于 B+树分路较多，所以只需要较少次数的磁盘 IO 就能查找到。

为什么用 B 树或者 B+树来做索引结构？原因是 AVL 树的高度要比 B 树的高度要高，而高度就意味着磁盘 IO 的数量。所以为了减少磁盘 IO 的次数，文件系统或者数据库才会采用 B 树或者 B+树。

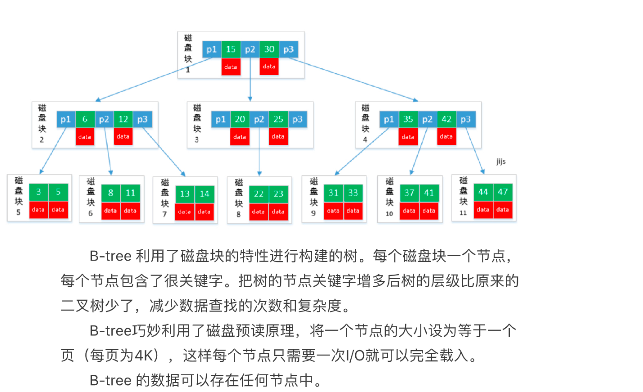

B 树：
（1）关键字集合分布在整颗树中；
（2）任何一个关键字出现且只出现在一个结点中；
（3）搜索有可能在非叶子结点结束；
（4）其搜索性能等价于在关键字全集内做一次二分查找；

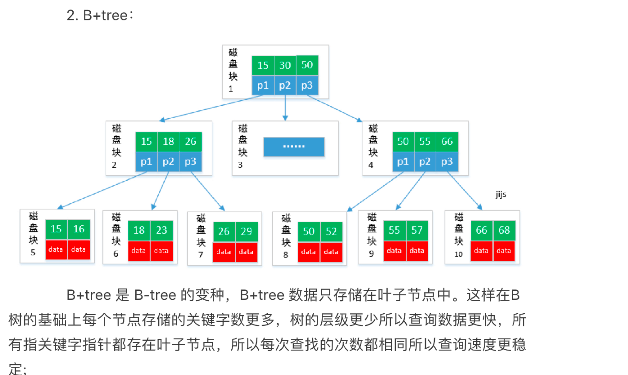

B+树：
（1）有 n 棵子树的非叶子结点中含有 n 个关键字（b 树是 n-1 个），这些关键字不保存数据，只用来索引，所有数据都保存在叶子节点（b 树是每个关键字都保存数据）；
（2）所有的叶子结点中包含了全部关键字的信息，及指向含这些关键字记录的指针，且叶子结点本身依关键字的大小自小而大顺序链接；
（3）所有的非叶子结点可以看成是索引部分，结点中仅含其子树中的最大（或最小）关键字；
（4）通常在 b+树上有两个头指针，一个指向根结点，一个指向关键字最小的叶子结点；
（5）同一个数字会在不同节点中重复出现，根节点的最大元素就是 b+树的最大元素。
B+树相比于 B 树的查询优势： 磁盘读写代价更低 查询效率更加稳定 遍历所有的数据更方便
（1）B+树的中间节点不保存数据，所以磁盘页能容纳更多节点元素，更“矮胖”；
（2）B+树查询必须查找到叶子节点，B 树只要匹配到即可不用管元素位置，因此 B+树查找更稳定（并不慢）；
（3）对于范围查找来说，B+树只需遍历叶子节点链表即可，B 树却需要重复地中序遍历



B 树是一种多路平衡查找树，为了更形象的理解。二叉树，每个节点支持两个分支的树结构，相比于单向链表，多了一个分支。二叉查找树，在二叉树的基础上增加了一个规则，左子树的所有节点的值都小于它的根节点，右子树的所有子节点都大于它的根节点。

二叉查找树会出现斜树问题，导致时间复杂度增加，因此又引入了一种平衡二叉树，它具有二叉查找树的所有特点，同时增加了一个规则：”它的左右两个子树的高度差的绝对值不超过 1“。平衡二叉树会采用左旋、右旋的方式来实现平衡。

而 B 树是一种多路平衡查找树，它满足平衡二叉树的规则，但是它可以有多个子树，子树的数量取决于关键字的数量，比如这个图中根节点有两个关键字 3和 5，那么它能够拥有的子路数量=关键字数+1。

因此从这个特征来看，在存储同样数据量的情况下，平衡二叉树的高度要大于 B树。

了解二叉树、AVL 树、B 树的概念

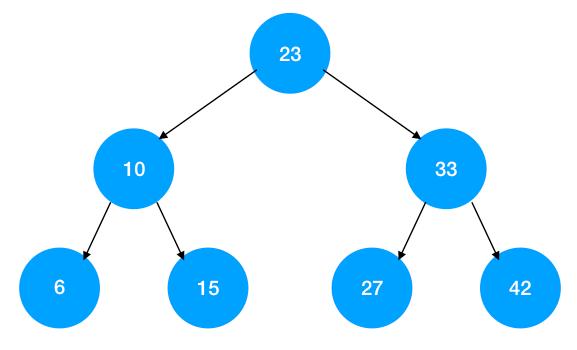

平衡二叉树

若左子树不空，则左子树上所有节点的值均小于它的根节点的值；

若右子树不空，则右子树上所有节点的值均大于或等于它的根节点的值；

每个非叶子节点的左右子树的高度之差的绝对值（平衡因子）最多为1。

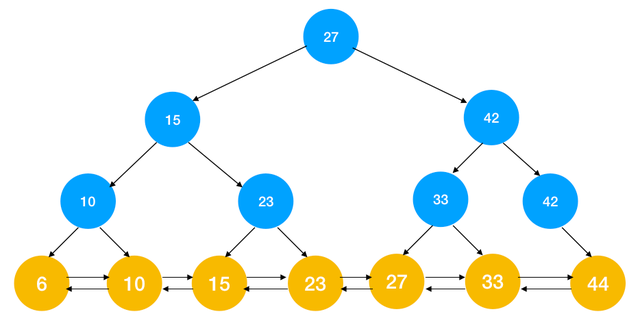

B+树：所有的节点值都在最后叶节点上用双向链表连接在了一起

红黑树 和 b+树的用途有什么区别

红黑树多用在内部排序，即全放在内存中的，STL 的 map 和 set 的内部实现就是红黑树。

B+树多用于外存上时，B+也被成为一个磁盘友好的数据结构。
