无论开发哪种类型的芯片,查阅官方提供的手册和资料是非常重要的,因为它们提供了关于芯片架构、功能、引脚定义、操作模式、寄存器配置等详细信息。对于STM32单片机系列,特别是基于Cortex-M3内核的STM32F1系列,有几本关键的手册和资料值得参考:
1. 《Cortex-M3权威指南(中文)》
这本书提供了关于Cortex-M3内核的深入讲解,包括架构、中断系统、调试机制等,是理解STM32F1系列芯片核心处理单元的基础。
2. 《STM32中文参考手册》
虽然官方手册通常是英文的,但中文翻译版本可以帮助那些对英文技术文档不那么熟悉的开发者。这份手册详细介绍了STM32的体系结构和所有外设的功能。
3. 《ST MCU选型手册》
当你需要在多个STM32系列之间做出选择时,这个手册能帮助你根据项目需求和成本预算挑选合适的芯片。
4. 《STM32F103RC Datasheet》
数据手册 是任何硬件工程师的必备资料,它提供了芯片的具体技术规格,如工作电压范围、电流消耗、工作温度、引脚定义等。
STM32F103RCT6概述
STM32F103RCT6是一款属于STM32F1系列的高密度性能线微控制器,其核心特点和优势在于高性能与广泛的连接性,特别适合于要求严苛的实时应用。以下是该型号的主要特性概览:
高性能内核:
集成ARM Cortex-M3 32位RISC处理器,最高工作频率可达72 MHz,这为复杂算法和实时处理提供了强大的计算能力。
内存配置:
提供高达512 KB的闪存和64 KB的SRAM,确保程序代码和数据的快速访问,同时支持复杂的软件架构和数据缓冲需求。
丰富的外设和接口:
配备三个12位ADC,可实现高精度模拟信号采集。
四个通用16位定时器和两个PWM定时器,支持多种计数模式和脉宽调制功能,非常适合电机控制和功率转换应用。
标准和高级通信接口包括:
最多两个I2C接口,用于与传感器和其他I2C设备通信。
三个SPI接口,适用于高速串行数据传输。
两个I2S音频接口,支持音频设备的直接连接。
一个SDIO接口,用于与SD/MMC卡通信。
五个USART接口,提供异步串行通信能力。
一个全速USB接口,方便与主机或设备进行高速数据交换。
一个CAN接口,用于汽车和工业网络中的可靠数据传输。
工作条件与节能模式:
支持的工作温度范围为-40至+105°C,适用于各种恶劣环境下的应用。
电源电压范围为2.0至3.6V,简化了供电方案的设计。
具备多种节能模式,有助于降低功耗,延长电池寿命,适用于电池供电设备。
STM32F103RCT6因其丰富的功能和良好的性价比,在工业控制、汽车电子、智能家居、医疗设备和消费类电子产品等领域得到广泛应用。

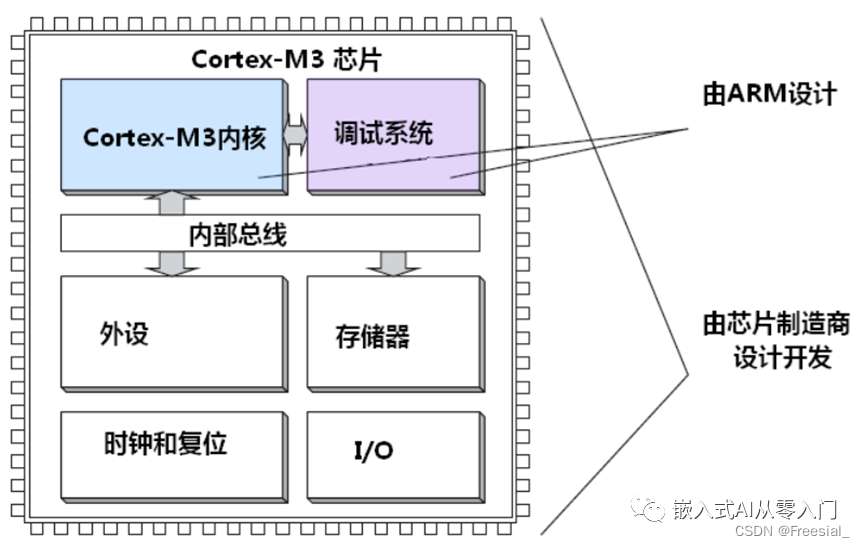

STM与ARM的关系
STM32F103RCT6芯片共有引脚64个,引脚基本原理图如下:
