HF3608 2.5V超低 28V输出 4A 输入高效率、固定频率、电流模式升压(BOOST)DC-DC转换器

1. 核心亮点

HF3608是一款专为空间受限应用设计的高性能升压转换器,以其高集成度和易用性为核心价值。

  • 全集成方案: 内部集成 80mΩ 功率MOSFET和补偿电路,极大简化外部设计,仅需少量外围元件。
  • 高频高效: 1.2MHz固定开关频率,允许使用小尺寸的电感和电容(高度≤2mm),同时保持高效率。
  • 宽电压输入: 2.5V至24V的宽输入范围,支持从低电压电池到较高电压适配器的多种电源方案。
  • 强健可靠:内置4A开关电流限制、软启动、欠压锁存和热关断保护,确保在各种异常条件下工作的安全性。
    在这里插入图片描述

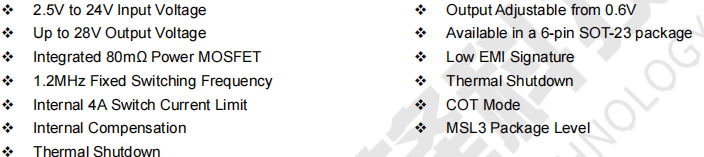

2. 关键特性

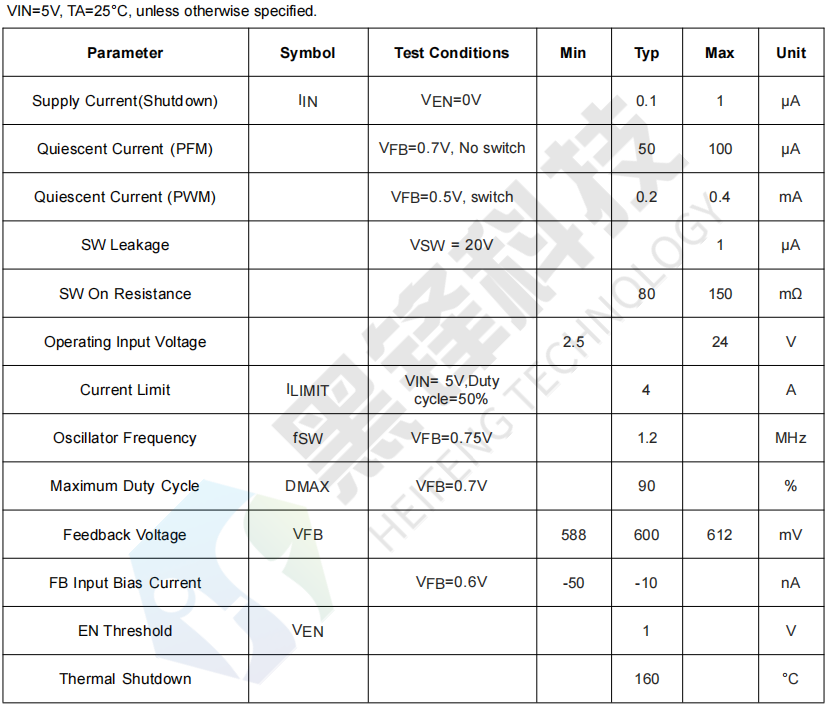

电气参数 (@TA=25°C, VIN=5V):

  • 输入电压范围: 2.5V - 24V
  • 输出电压范围: 可调,最高至 28V (由外部电阻分压设定)
  • 反馈电压(VREF): 600mV (典型值)
  • 开关电流限制: 4A (典型值)
  • 静态电流:
  • 关断电流 (VEN=0V): <1µA (最大值)
  • 轻载静态电流 (VFB=0.7V): 100µA (最大值)
  • 开关频率: 1.2MHz (固定)
  • 保护功能:
  • 过流保护 (OCP)
  • 热过载保护 (OTP)
  • 欠压锁存 (UVLO)
    在这里插入图片描述

3. 应用设计指南

选型计算:

输出电压设置: 使用外部电阻分压器设定
公式为 VOUT = 0.6V * (1 + R1 / R2)
为获得最佳精度,建议使用1%精度的电阻,且R2取值在10kΩ至100kΩ之间

外围元件选择:

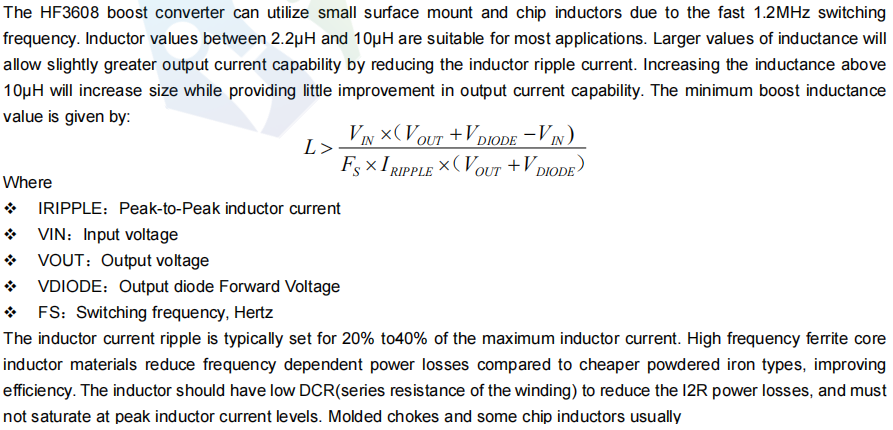

电感 (L1): 推荐值 4.7µH (范围2.2µH至10µH)。需选择饱和电流大于峰值电感电流(通常>4A)且直流电阻(DCR)低的功率电感。
在这里插入图片描述

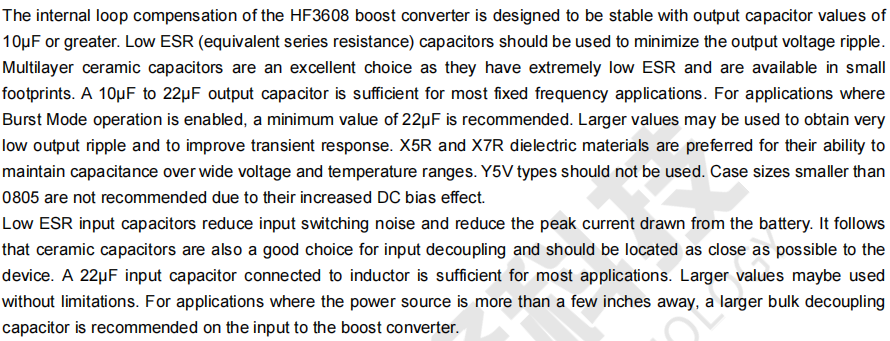

输入电容 (CIN): 推荐一颗 22µF 陶瓷电容,紧靠芯片IN和GND引脚放置,以滤除开关噪声。

输出电容 (COUT): 推荐使用 10µF至22µF 的低ESR陶瓷电容(X5R或X7R材质),以确保稳定性并降低输出纹波。
在这里插入图片描述
二极管 (D1): 必须使用肖特基二极管,其额定电流应大于负载电流,反向耐压应高于最大输出电压。
在这里插入图片描述
配置说明:

使能引脚 (EN): 拉高(>1V)开启芯片,拉低(<0.4V)关闭芯片。若不使用,可将EN直接连接至VIN以实现上电自启动。
在这里插入图片描述

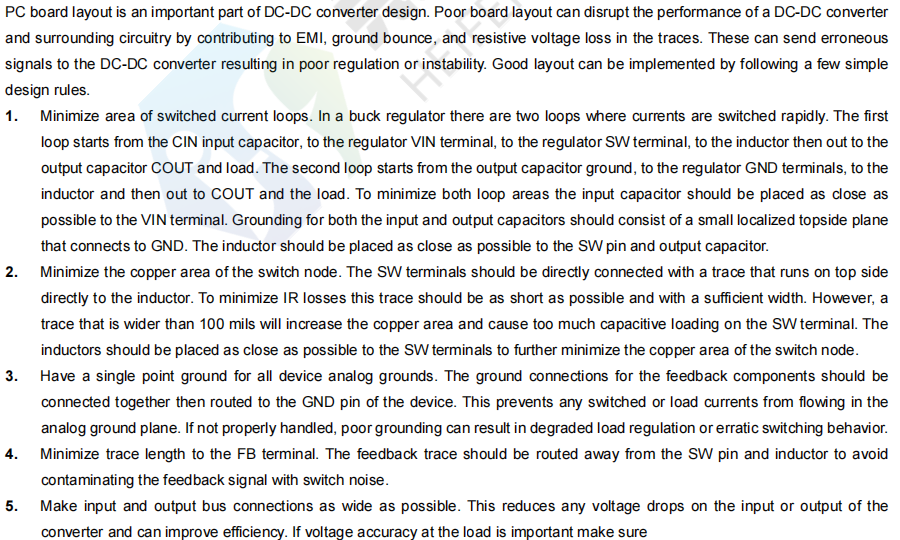

PCB布局注意事项:

  • 最小化开关回路面积: 输入电容(CIN)、芯片(VIN, SW)和电感(L1)形成的环路应尽可能小。
  • SW节点铜箔面积最小化:连接SW引脚到电感和二极管的走线应短而宽,但避免过大的铜皮以减小辐射
  • 单点接地: 反馈电阻分压器(R1,R2)的接地端应单独走线至芯片GND引脚,避免功率地噪声干扰
  • 反馈路径远离噪声源: FB走线应远离电感和SW引脚等开关噪声源
    在这里插入图片描述

4. 行业应用方案

  • 便携式设备 (PMP/Pad): 适用于由单节或双节锂电池(3V-8.4V)升压至5V/9V/12V为系统供电,支持2A输出电流,满足快充和驱动需求。
  • 数字机顶盒 (STB) / LCD电视: 可为LCD面板提供偏置电压(AVDD/VGH等),宽输入范围适配12V/24V适配器。
  • 电池供电设备: 宽输入电压特性使其非常适合从3.3V或5V总线生成各种所需的更高电压,用于传感器、显示模块等。

5. 封装与生产信息

封装: SOT23-6

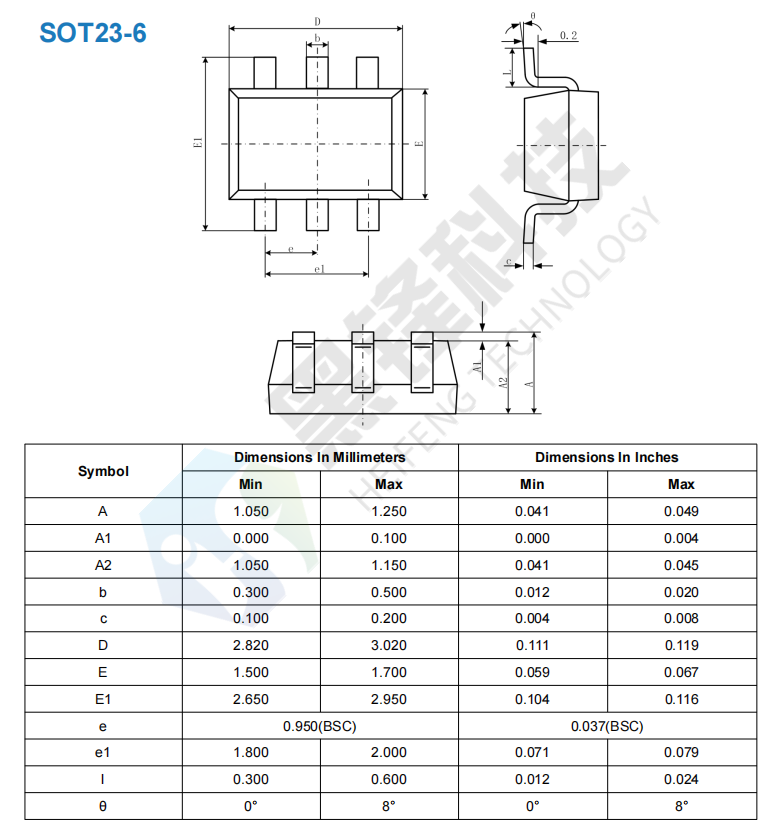

封装尺寸图:
在这里插入图片描述

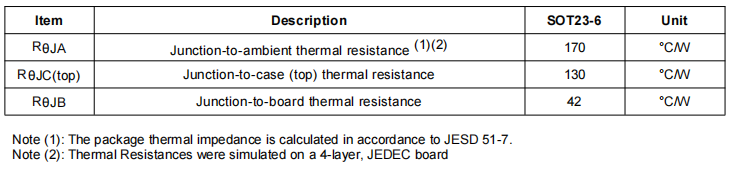

热阻 (θJA): 170 °C/W (基于JEDEC 4层板测试标准)

工作结温: -40°C to +125°C

环保标准: 应符合RoHS标准
在这里插入图片描述

6. 生产与测试建议

焊接工艺:

  • 推荐使用回流焊工艺。请严格按照芯片MSL3等级的湿度敏感性要求进行操作和储存,拆封后若未用完需进行干燥储存。
  • 峰值回流焊温度应不超过260°C(持续时间≤10秒),以防止芯片受损。

关键测试项(量产建议):

  • 静态功耗测试: 在VIN=5V时,将EN引脚拉低至0V,测试输入电流应<1µA(Max)。此项目用于筛选关断电流过大的不良品。
  • 反馈电压精度测试: 在轻载条件下,测试FB引脚电压,应在588mV~612mV范围内(Typ. 600mV)。此参数直接影响输出电压精度。
  • 基本功能测试: 在典型应用电路(如VIN=5V, VOUT=12V)下,进行带载能力测试,观察输出电压是否稳定,并无异常振荡。
  • 开关波形检查:使用示波器探头(需使用接地弹簧以减小环路)观察SW引脚波形,应无严重的过冲和振铃,且频率在1.2MHz左右,这能有效验证布局质量和芯片本身是否正常工作。

保护功能抽检:

  • 过载测试: 缓慢增加负载直至输出下降,观察电流限制点是否在4A典型值附近。
  • 短路测试:短时短路输出,芯片应进入打嗝式保护模式,短路移除后能自动恢复。
  • 热保护测试:在高负载、高环境温度下使芯片过热,观察其是否在160°C(Typ)左右停止开关,降温后能否自动恢复。

7. 重要声明

本文档内容基于 黑锋科技(HeifengTech) HF3608 规格书 (文档日期不详) 所编写。芯片参数及特性可能因产品版本和批次不同而存在微小差异,所有信息仅供参考。在进行正式电路设计前,请务必下载并查阅官方最新版规格书,并以实际测试结果为准。
