H3C——Hybrid 实验

Hybrid 实验

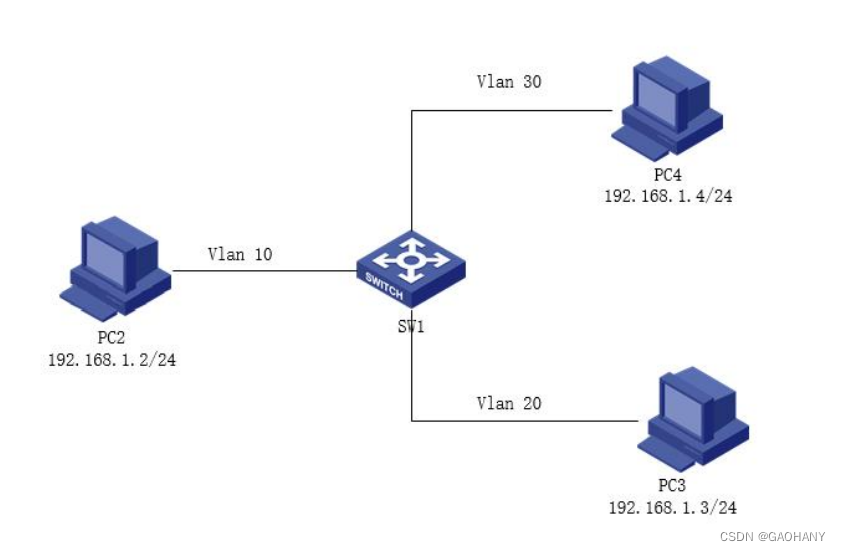

实验拓扑

实验需求

1. 按照图示配置 IP 地址

2. PC2 属于 Vlan10，PC3 属于 Vlan20，PC4 属于 Vlan30

3. 要求通过配置接口类型为 Hybrid，实现 Vlan20 和 Vlan30 都可以访问 Vlan10，但是 Vlan20 和 Vlan30 之间不能互相访问

实验步骤

1. 配置 IP 地址

2. PC2 属于 Vlan10，PC3 属于 Vlan20，PC4 属于 Vlan30，且要求通过配 置接口类型为 Hybrid，实现 Vlan20 和 Vlan30 都可以访问 Vlan10，但 是 Vlan20 和 Vlan30 之间不能互相访问

步骤 1：在 SW1 上创建 Vlan10，Vlan20，Vlan30

[SW1]vlan 10

[SW1]vlan 20

[SW1]vlan 30

步骤 2：配置 SW1 的 G1/0/1 口为 Hybrid 类型，Pvid 为 10，并放行 Vlan10，Vlan20 和 Vlan30 剥离 tag

[SW1]interface g1/0/1

[SW1-GigabitEthernet1/0/1]port link-type hybrid

[SW1-GigabitEthernet1/0/1]port hybrid pvid vlan 10

[SW1-GigabitEthernet1/0/1]port hybrid vlan 10 20 30 untagged

步骤 3：配置 SW1 的 G1/0/2 口为 Hybrid 类型，Pvid 为 20，并放行 Vlan10 和 Vlan20 剥离 tag

[SW1]interface g1/0/2

[SW1-GigabitEthernet1/0/2]port link-type hybrid

[SW1-GigabitEthernet1/0/2]port hybrid pvid vlan 20

[SW1-GigabitEthernet1/0/2]port hybrid vlan 10 20 untagged

步骤 4：配置 SW1 的 G1/0/3 口为 Hybrid 类型，Pvid 为 30，并放行 Vlan10 和 Vlan30 剥离 tag

[SW1]interface g1/0/3

[SW1-GigabitEthernet1/0/3]port link-type hybrid

[SW1-GigabitEthernet1/0/3]port hybrid pvid vlan 30

[SW1-GigabitEthernet1/0/3]port hybrid vlan 10 30 untagged

效果测试：在 PC3 上可以 Ping 通 PC2，但无法 Ping 通 PC4，PC4 也可 以 Ping 通 PC2
