HT97220 125mW免输出耦合电容的立体声线路驱动器/耳机放大器

1 特性

● 输出无需隔直流电容
● 卓越的低音效果
● 无咔嗒/噼噗声
● 低THD+N:最低0.001%
● 低噪声，VN:7μV
● 支持单端输入和全差分输入
● 2.5V至5.2V较宽的电源工作范围
● 输出功率:125mW(fIN=1kHz,VDD=5V,RL=32Ω，THD+N=1%)
● 无铅封装,QFN3x3-16L

2 说明

● HT97220是一款差分输入/单端输入、可直接输出驱动的耳机放大器/线路驱动器。5V供电时，器件可为32ohm耳机提供125mW的功率。器件可通过外部电阻调节增益(固定增益6dB版本需要提前定制)。器件在音频范围内具有卓越的THD+N表现。
● 器件的启动时间为4.2ms，另130ms的版本需要提前定制。
● 器件内部集成电荷泵产生负电压，器件输出级由输入正电压和该负电压驱动，使得输出偏置在零电位,省去了大尺寸、容易引入失真的输出耦合电容。
● 器件使能开关时，没有咔嗒/噼噗声。
● 器件封装为QFN3x3-16L，能在 -40℃ 至 +85℃ 温度范围内工作。

3 应用范围

● 耳机
● 机顶盒
● LCD电视
● 多媒体音频接口
● 蓝光/DVD播放器
● 音频消费电子产品

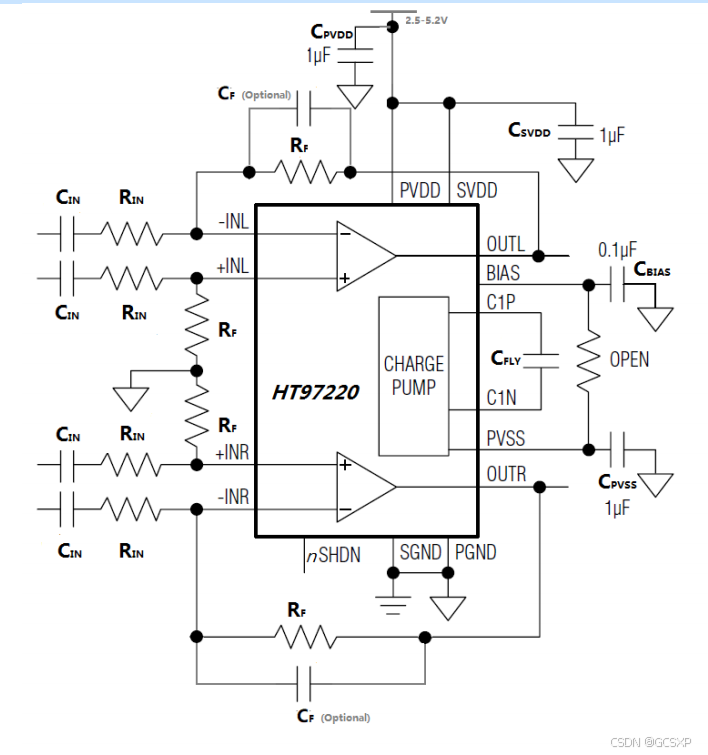

4 应用电路

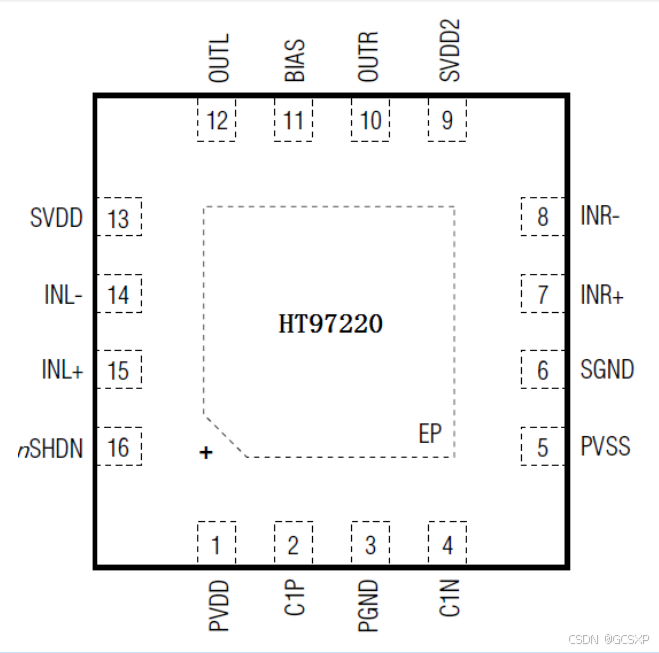

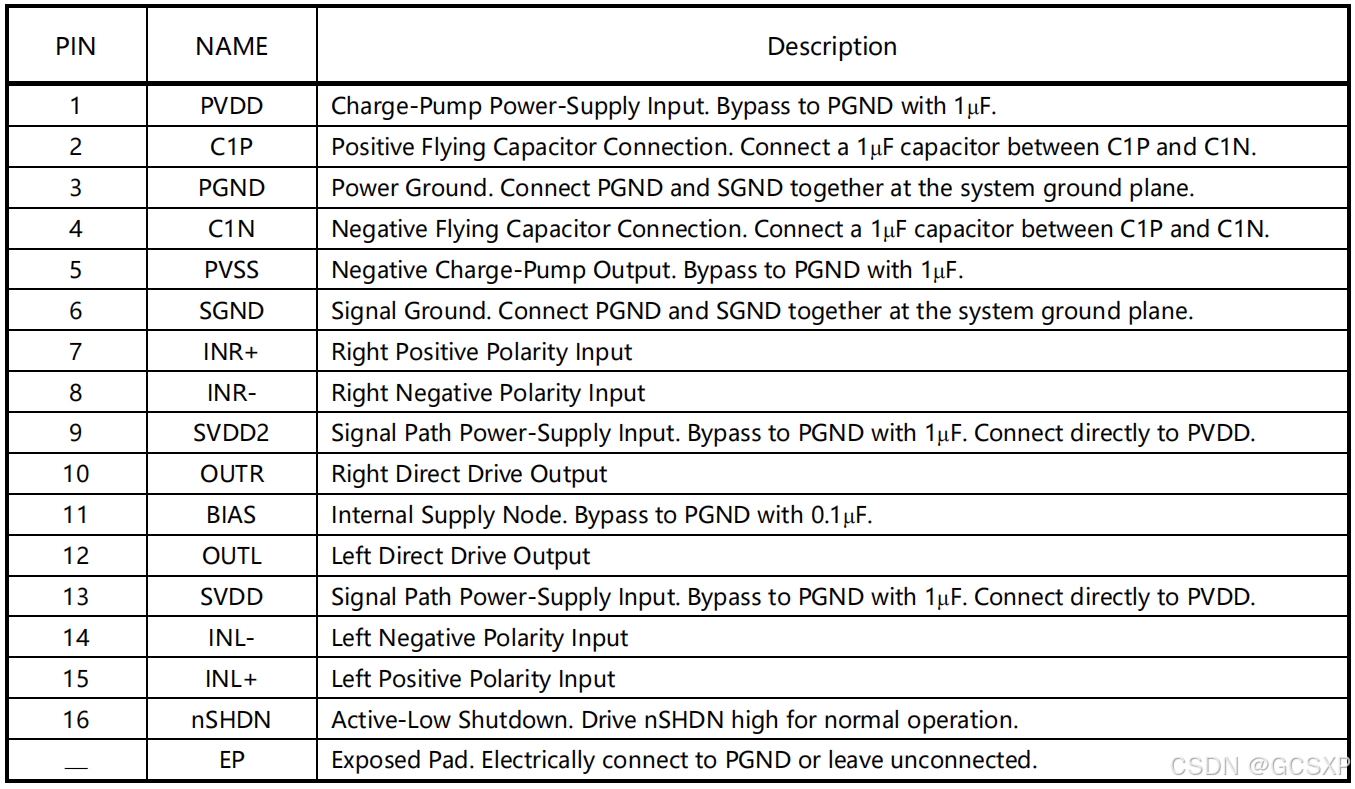

5 管脚配置
