开关电源基本工作原理

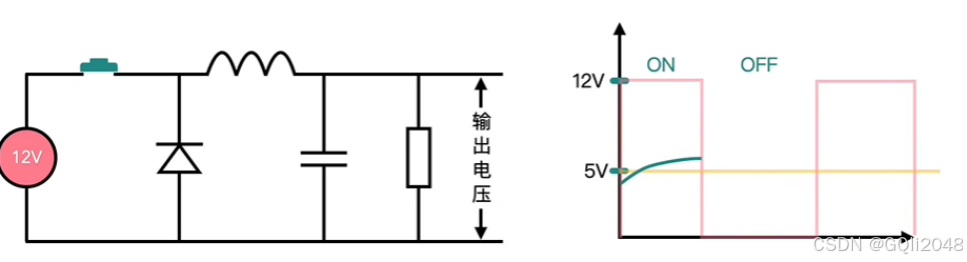

        当12V开关电源导通瞬间，电感为了阻止电流增加，会产生和电源方向相反的电压，电感会分得部分电压，因此输出电压第一时间就不会达到12v，随着时间增加电感电压下降到0 v形同导线，输出电压逐渐达到12v。

        当12v电源开关突然截止，回路中缺少电源，电感为了阻止电流减少，近似回路电源给回路供电，因此输出电压第一时间就不会达到0v，随着时间增加电感能量消散，输出电压逐渐达到0v。

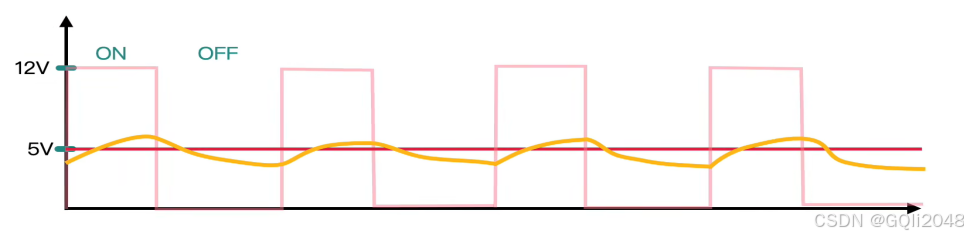

        若12v电源开关反复快速导通，截止。输出电压会稳定在一个固定的电压。电路中的电容起到储能，滤波作用没有电容波形会很尖锐。实际电路中是用晶体管替代反复开关。
