作为半导体领域的基石之一，二极管以其简单的构造和丰富的功能，深刻地影响着现代电子技术的方方面面。从电源转换到光通信，从音频放大到数字逻辑，二极管默默地贡献着它独特的电学特性，为日常生活和工业创新提供了坚实的基础。

这里主要探究二极管的用法，以下是按照用途分类，如肖特基二极管既可以整流，也可以用作开关二极管，还可以用作检波二极管。关于什么材料什么特性对于入门硬件设计并不是关键，所以不在阐述。

1，整流二极管：

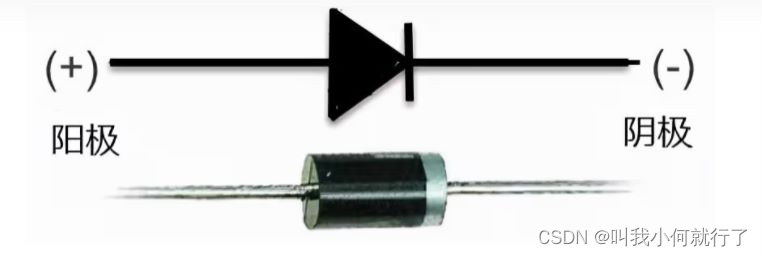

图1 普通二极管电路图形符号

二极管共有两根引脚，通常两根引脚沿轴向伸出。常见的二极管体积不大，与一般电阻器相当。有的二极管外壳上会标出二极管的负极，有的还会标出二极管的电路图形符号。电流从阳极流向阴极，三角型的方向代表电流方向。

整流二极管是一种常见的二极管，它主要用于将交流（AC）信号转换为直流（DC）信号。整流二极管常见的两种使用方式是半波整流和全波整流。选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。

1，半波整流

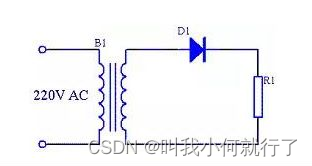

图2 半波整流电路图

图3 半波整流波形图

R1为电路负载，由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。

2，全波整流

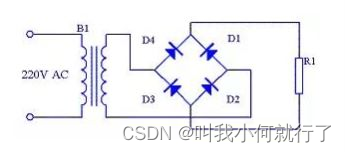

图4 桥式整流电路

使用4个二极管搭建一个整流桥，利用二极管的单向道通特性，在电源正半周时，B1次级上端为正，下端为负，整流二极管D4和D2导通，电流由变压器B1次级上端经过D4、R1、D2回到变压器B1次级下端。在电源负半周时，B1次级下端为正，上端为负，整流二极管D1和D3导通，电流由变压器B1次级下端经过 D1，R1、D3回到变压器B1次级上端。R1两端的电压始终是上正下负。

整流输出电源还不稳定，波形还有上下浮动，一般还要加滤波电容，LDO电路稳定输出。

2，稳压二极管：

稳压二极管，也被称为Zener二极管，是一种特殊设计的二极管，常被用于电源电路用于提供相对稳定的电压输出，或提供参考电压。也用于提供过压保护，当电路中的电压超过稳压二极管的设计电压时，它会导通并将多余的电压引导到负载之外，从而保护电路中的其他元件。这种二极管通常工作在反向击穿区域，通过精确控制击穿电压，使其在反向电压下稳定地维持在一个特定的电压值。

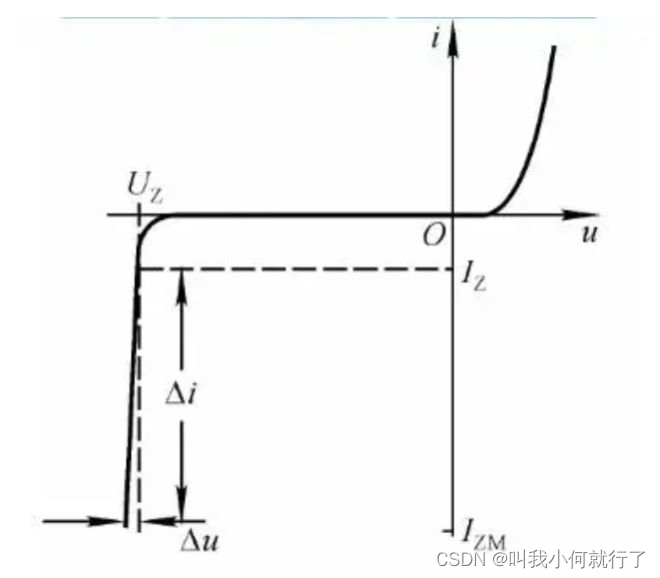

图5 稳压二极管伏安特性曲线图

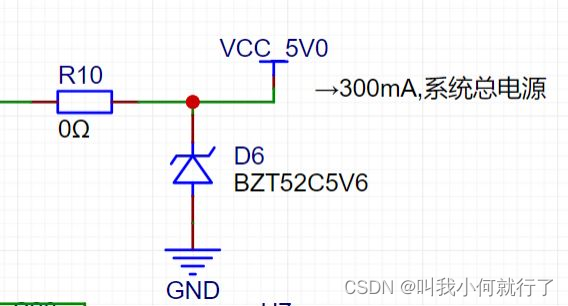

图6 稳压二极管应用

使用稳压二极管时应该反接，由伏安特性曲线可知，当反向电压大于击穿电压Uz时，流过二极管的电流急剧增大，但是它两端的电压却基本不变，利用这一点可以用来稳压。在图6中，输出5V的电源，接一个5.6V的稳压二极管，当输出电压过高超过5.6V时，稳压二极管就会道通，使电压稳定在 5.6V ，以保护后级负载电路

3，开关二极管：

开关二极管是指具有开关功能的二极管。此二极管具有正向施加电压时电流通过 (ON)，反向施加电压时电流停止 (OFF) 的性能。与其他二极管相比反向恢复时间 (trr) 短，开关特性优异。反向恢复时间 (trr) 是指开关二极管从导通状态到完全关闭状态所经过的时间。一般关断后电子不能瞬间停止，有一定量的反向电流流过。其漏电流越大损耗也越大。

开关二极管的特长是开关速度快 , 而肖特基二极管的开关时间特别短，因而是理想的开关二极管。

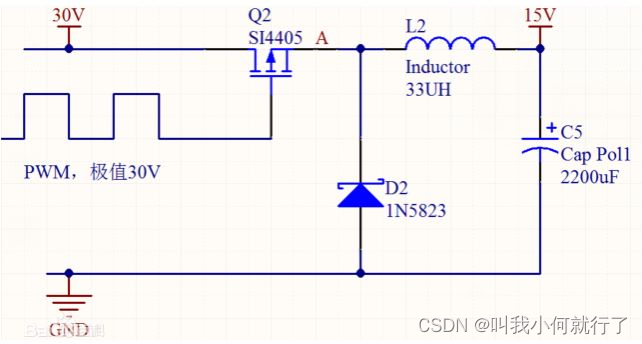

图7 开关二极管在开关电源BUCK电路中的续流作用

如图所示BUCK也是DC-DC基本拓扑，或者称为电路结构，是最基本的DC-DC电路之一，用直流到直流的降压变换，BUCK电路中T是全控元件（GTR，GTO，MOSFET，IGBT），当PWM为低电平是时，T导通。续流二极管通常和T一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。

4，TVS/ESD：

TVS（Transient Voltage Suppressor）是一种用于保护电子设备免受瞬态过电压影响的电子元件。它们主要用于防止过电压、过电流和电磁脉冲等可能对电路造成损害的情况。TVS通常用于电源线、通信线路、数据线、模拟输入等地方，以提供对电压波动和瞬态过电压的保护。

TVS工作时处于高阻态，当检测到电路中的电压超过其指定的击穿电压时，TVS将迅速变为低阻态，引导电流绕过受保护设备，将过电压瞬间释放到接地。

ESD（Electrostatic Discharge）器件是专门设计用于防止和抑制静电放电的电子元件。静电放电是由于不同材料之间的电荷累积而产生的突发电流，可以对敏感的电子器件和集成电路造成损害。ESD器件通常被设计为具有高抗静电放电能力，以确保在静电放电事件发生时保护受保护的电子元件。

ESD器件通常具有非常短的响应时间，能够在静电放电事件发生时迅速导通，将过电压引导到接地，防止电路受到损害。

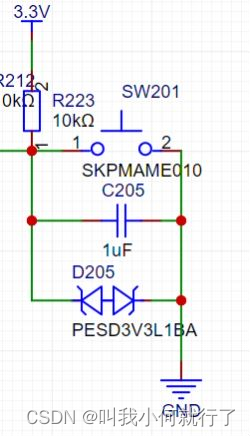

图8 TVS/ESD应用电路

图8是一个按键电路，按键产生高低电平，与人体接触，属于输入信号。与外界接触检测输入信号的IO口就有被静电击穿的风险。当静电或高压产生时，能迅速通过图8中D205 器件卸放到GND，从而保护输入检测设备。

5，LED发光二极管：

图9 LED产品

LED灯在电路板上很常用，可以用作电源指示灯，或者状态指示灯，大功率LED一般用作照明。使用LED发光二极管主要关注功率，正向工作电流和电压，超过额定值LED就会烧毁。

正向工作电流IF：指发光二极管正常发光时的正向电流值。发光二极管工作电流一般为5 ～15mA。

正向工作电压UF：在给定正向电流下的发光二极管两端正向工作电压。一般是在IF=10mA 时测量，发光二极管正向工作电压为1.4 ～3V（不同颜色不同厂家都会影响）。外界温度升高时，发光二极管正向工作电压会下降。

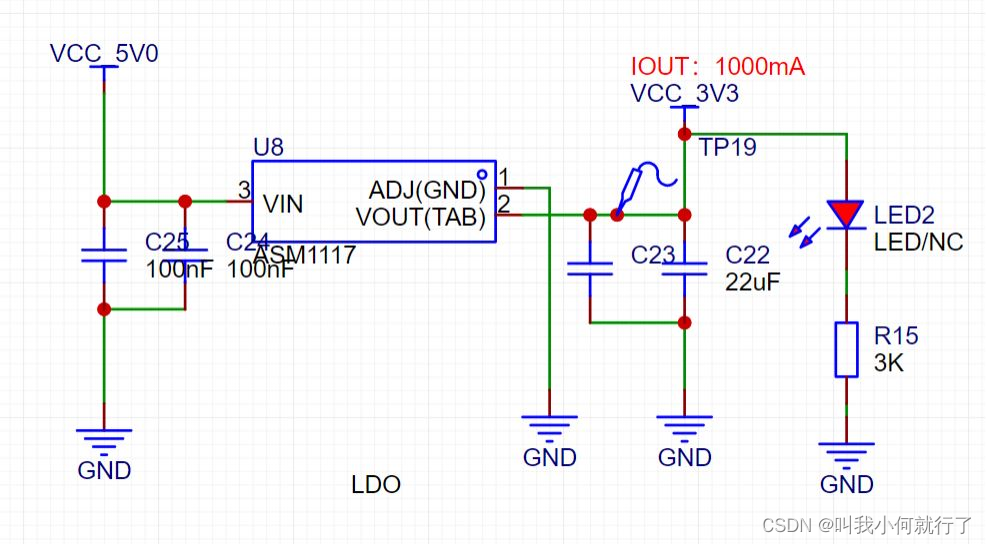

图10 LDO电路带电源指示灯

图10中的LED2工作在额定电压额定电流以下，因为在实验过程中，我感觉LED灯太亮了，有些刺眼睛，就增加了分压电阻的阻值。这颗LED灯大概1.6V,电阻分压1.7V，实际流过LED灯电流0.5mA,只有一点微弱的光。

6，压敏电阻：

压敏电阻是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。由于压敏电阻可以当作TVS使用，所以我把它归类于二极管。

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级，比气体放电管快，比tvs稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。压敏电阻器简称VDR，是一种对电压敏感的非线性过电压保护半导体元件。

7，检波二极管：

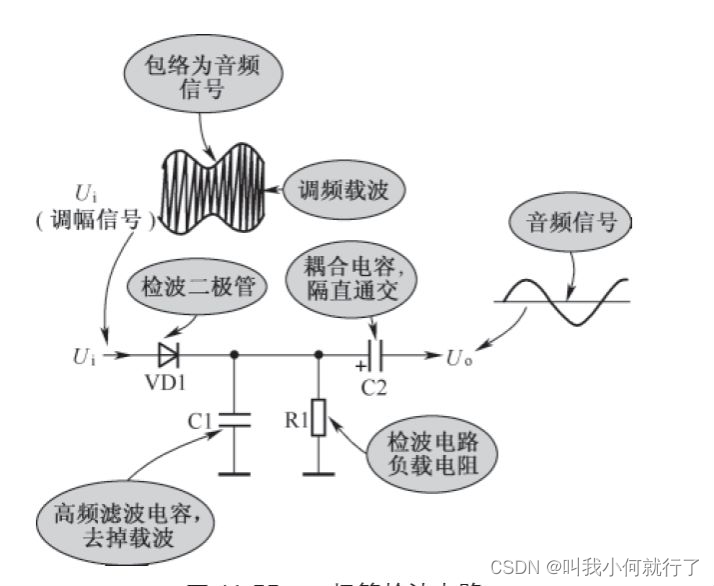

通俗的讲，检波就是从一段波形中检出需要的波形。检波二极管广泛应用于通信系统、雷达、收音机、电视接收器等射频电子设备中。它主要用于将射频信号或微波信号中的交流信号转换为直流电压（配合电容使用），当射频信号或微波信号作用在检波二极管上时，势垒的形成使得它能够对信号进行整流。在正半周信号的时候，电流可以流过势垒；而在负半周信号的时候，电流很难通过，从而实现信号的整流。它的作用还是整流，只是用在了检波电路中，所以叫检波二极管。
