电感

1 电感的作用

最简单的电感线圈就是用导线空心地绕几圈，有磁芯或铁芯的电感器是在磁芯或铁芯上用导线绕几圈。电感器的电感量大小如同电容器的电容量大小一样，是电感器使用中的一个重要参数。另外，当电感器中流有较大工作电流时，对它的额定工作电流参数也要引起关注。电感器的电感量大小与线圈的结构有关，线圈绕的匝数越多，电感量越大。在同样匝数情况下，线圈加了磁芯后，电感量增大。电感单位为亨，用H 表示，H 太大，所以常用毫亨（mH）和微亨（µH）表示。1H= 1000mH，1mH=1000µH。

1.1阻抗和电压调节：

电感对交流电有阻抗，其阻抗大小与电流的频率相关。电感可以用于调节电路的阻抗，使得在不同频率下电路的行为不同。在电源电路中，电感可用于平滑电流，减小电压脉动。

1.2滤波：

电感与电容器组合可以构成滤波器，用于滤除或通过特定频率范围内的信号。低通、高通和带通滤波器常使用电感来实现。

1.3能量存储：

电感能够存储电能，当电流通过电感时，产生的磁场储存了电流所带的能量。这种能量存储在电感中，可以在电流变化时释放。

1.4变压和耦合：

电感在变压器中起到关键作用，通过改变线圈的匝数，可以实现电压的升降。电感也用于电感耦合，将信号从一个电路传递到另一个电路。

1.5防止电流突变：

电感在直流电路中会抵抗电流的突变，表现为电流不能瞬时发生变化。这一特性在交流电源中能够减小电流的高频成分。

1.6电路稳定性：

在一些电源和稳压电路中，电感可以用于提高电路的稳定性。通过引入电感，可以降低电源电压的纹波，使电路更稳定。

1.7谐振：

电感在谐振电路中发挥重要作用。通过与电容器组合，可以构成谐振电路，用于选择性地增强或抑制特定频率的信号。

1.8电感式传感器：

电感可以用于构建传感器，通过感应外部磁场的变化，实现对物理量的测量。例如，变压器式电感传感器可用于测量电流。

1.9射频应用：

在射频电路中，电感常用于阻抗匹配、信号耦合和频率选择。它们在射频天线设计和无线通信中起到关键作用。

2 常见电感的种类

2.1共模电感：

图1 磁环共模电感

共模电感器由软磁铁芯（铁氧体磁芯）和两组同向绕制的线圈组成。对于共模信号，由于两组线圈产生的磁场不是抵消，而是相互叠加，因此铁芯被磁化。由于铁芯材料的高磁导率，铁芯将产生一个大的电感，线圈的感抗使共模信号的通过受到抑制。那么这种电感是用在交流输入前端，在大功率电源里面最常见。因为这种磁环共模电感能够通过的额定电流比较大，通常感量在几mH到几十 mH，看线径都能知道，比较粗。

但这种磁环电感的工艺比较复杂，要穿孔，不好生产，所以会比较贵，并且这种磁环电感没有底座，可能要配底座或打胶固定，不抗振动。

图2 UU 共模滤波器

这种电感也是用在交流输入前端，在小功率电源里面最常见，能绕的线径更小。这种 UU 共模滤波器能够通过的额定电流相对要小，感量通常在几mH到上百mH。这种UU共模滤波器的工艺简单，适合自动大量生产，所以会比较便宜，并且这种UU滤波器有底座，相对更好固定。那么上面给大家展示的两幅图片，基本上就是交流输入前端常用的2种类型共模电感。

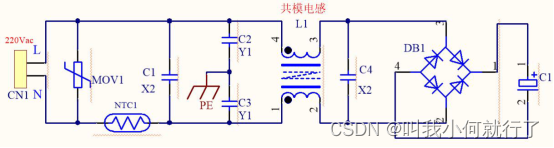

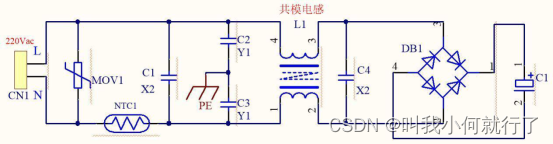

图3 共模电感常用接法原理图

图3所示共模电感在 AC-DC 电路中的接法。共模电感有两个独立的绕组线圈，分别接再L线和N线，对两根线的共模干扰进行滤波。一组串在 L 线，一组串在 N 线，对于共模电感两组绕线的绕法及抑制共模干扰的原理，

2.2差模电感：

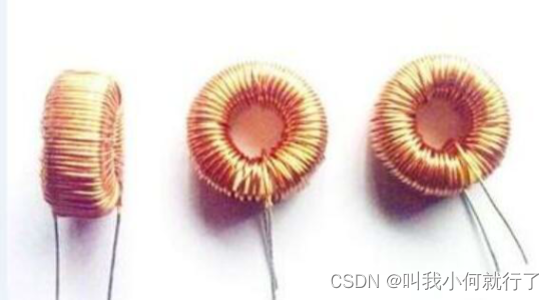

图4 差模电感

差模电感滤除差模干扰的，那么这种电感如果做抑制差模干扰用，就是串在干扰线上，但这种电感还可以做储能用，也叫功率电感。在正激开关电源输出端就非常常见，作为储能续流用，这种电感只有2 个引脚，1个绕组线圈

2.3工字电感：

图5 工字贴片电感

工字电感，如果做差模干扰滤波用，也可以叫差模电感，如果做储能用，也叫功率电感。

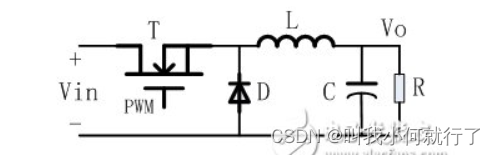

图6 BUCK 电源的拓补电路

图6是一个 BUCK 电源的拓补电路，再输出端串联一个功率电感，在开关断开后给电容继续充电，将存储的能量释放给负载。做差模滤波时，一般感量较小，几 uH 级别，所以是非功率电感，做储能用感量会较大，通常几十到几百 uH，比较多。因为存储能量，所以叫功率电感。

2.4贴片电感：

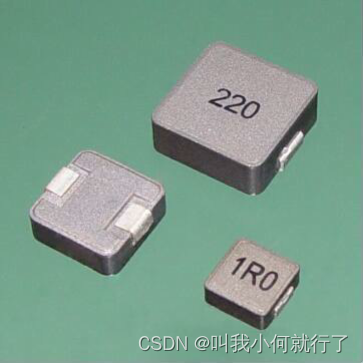

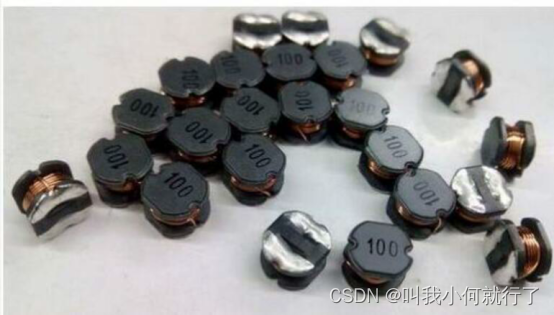

图7 贴片电感

这种电感也可以用来做 BUCK 电路储能用的功率型电感，小感量的电感也可以用来做差模滤波用的差模电感，这种磁屏蔽的电感起到磁场屏蔽的效果，这样漏磁相对就小很多。

2.5磁珠：

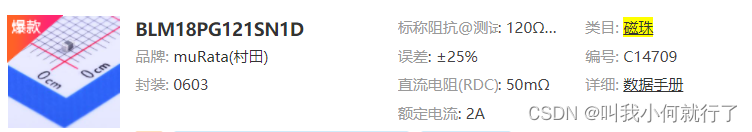

图8 磁珠

贴片磁珠，用来滤除信号级的干扰，磁珠的选择需要选择对应频段的电阻值，单位是欧姆。

2.6变压器：

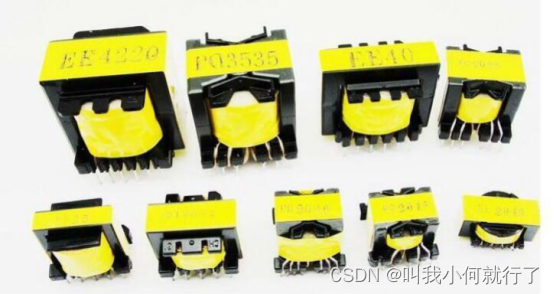

图9 变压器

高频变压器，用在隔离开关电源中做能量传输用。变压器可以做很多绕组线圈，因此可以一组输入，多组输出。

3电感的计算

和电容对比讲解，电容具有通交隔直的作用，那么，电感具有通直隔交的作用。通高频阻低频，这些可以通过公式来理解

电容： $X_{C}=\frac{1}{2\pi fC}$

对于电容来说，频率越高，容抗越低，信号越容易通过，这叫通高频。

电感： $X_{L}=2\pi fL$

对于电感来说，频率越高，感抗越高，信号越难通过，这叫阻高频。

感抗和容抗，也叫阻抗，单位也是Ω，但是表示了大小，没有表示方向；如果再考虑方向的话，叫做复阻抗。电容可以储能和滤波，那么，电感也可以储能和滤波。只不过电容是以电压的形式，而电感是以电流的形式。

滤波都有针对差模滤波和共模滤波，电容的本质是充放电是吧，那么，电感的本质也可以理解为充放电，但是这个和电容还是有区别，一个是电压，一个是电流。所以，充电称为储存能量；放电称为释放能量。

$E=\frac{1}{2}CU^{2}$

$E=\frac{1}{2}CI^{2}$

电感和电容都可以储能，所以，电感也有能量公式。通过能量公式，也能看出来，电感是以电流方式存储能量的。

4 电感的应用

4.1共模电感应用原理:

图10 共模电感常用接法原理图

上面这幅图中的共模电感接法，如果把它单独拿出来就是下图:

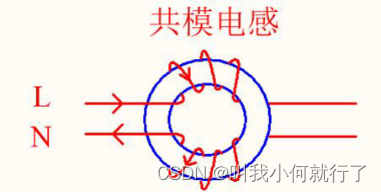

图11 共模电感接法

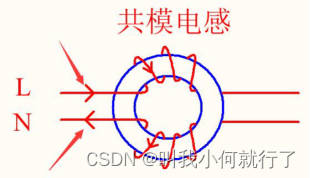

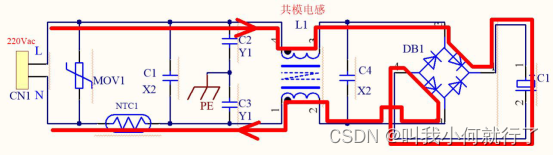

共模电感是滤除共模干扰的。那么，它会让正常的输入电源受到影响吗？正常输入是差模信号，L 进 N 出。先假定输入交流电在正半周期，那么，它的电流方向是下面的路径：

这个路径和上面的共模电感 L 进 N 出是一样的。对于L上面的绕组，它是向右流的；N下面的绕组是向左流的。

L 上面的电感产生的磁力线方向，是顺时针，右手定则判断。

N 下面的电感产生的磁力线方向，是逆时针。

这就是 L 进 N 出共模电感产生的磁力线方向了，如果 L 线绕组和 N 线绕组匝数一样，磁场就相互抵消了，磁场相互抵消了，说明电感是没有抑制电流了作用是。所以，共模电感对差模信号和差模干扰没有起到抑制的作用。也就是说，对正常的输入信号，没有影响。接下来来看共模干扰路径。

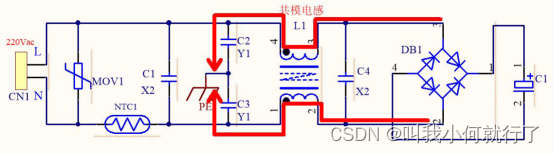

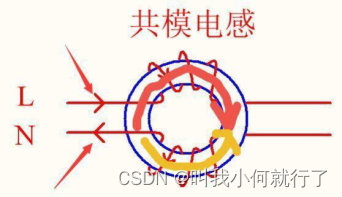

共模干扰经过共模电感的 L ，然后经过共模电容，流到大地PE，流进共模电感如下图：

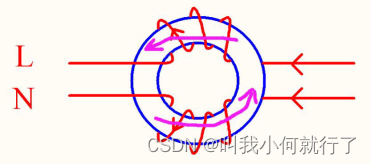

对于共模干扰来说，L、N 上的线圈产生的磁力线方向分别是怎样的？还是用右手定则来判断

上图这样的磁力线，右手定则，上面线圈是逆时针的磁力线，把右手的四指从磁环下面扣上来比划一下。所以上图共模电感对于共模信号都是逆时针的磁力线方向，磁场强度加强，因此共模电感对共模干扰信号有抑制的作用。要注意共模电感的绕法，一定是两个绕组的绕线同进同出。

4.2 LC电路:

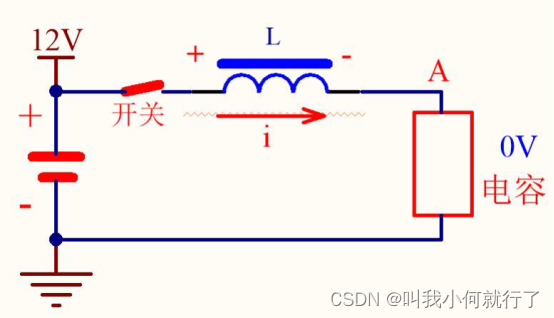

图12 LC电路

假设开关刚刚闭合一瞬间，回路中的电流为 0A,这是由于电感阻碍电流变化，在闭合之前，回路中是没有电流的，即 0A。在闭合一瞬间，回路中因有电感存在阻碍，电流不可能发生突变，回路中的电流会从0A 慢慢上升。那么开关闭合一瞬间，电流的上升斜率是多大呢？

电感电压： $U_{L}=L*\frac{di}{dt}$

以可得 di/dt = U/L，就是电流上升斜率，那么在开关刚刚闭合一瞬间，电感两端的电压是 12V。

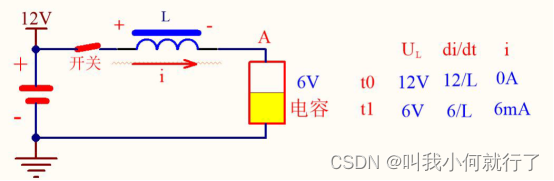

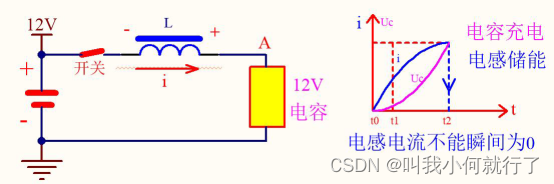

假如回路电流升到 6mA，假如此时电容两端的电压也充到了6V，如下图：

接下来电感电流继续上升，假如上升到 12mA，假如电容此时充满了充到了 12V。此时电感两端的电压为 0V，那么，此时电感电流的瞬时斜率是多大？di/dt = U/L = 0。

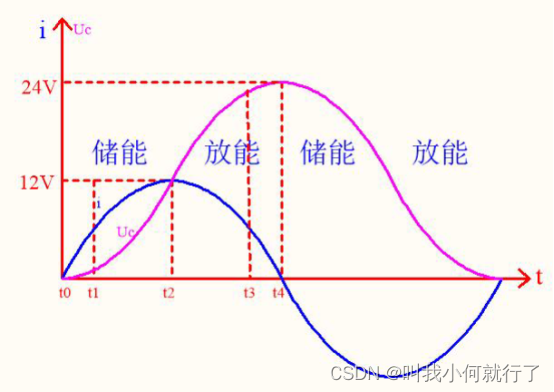

斜率 di/dt 不是一个定值，是一直在变化。从刚开始的12/L到6/L再到0/L ，电流的上升斜率由开始的最陡，然后逐渐越来越缓慢，最终为0。那么电流的上升波形就是下图：

当前状态下电容被充到 12V 和电源 12V 相等，电源不会对电容充电了，因为电源只有 12V,怎么可能继续对 12V 电容充电。

再来看当前电感的状态，虽然电感两端电压为 0V,但电感的电流为 12mA。电感和电容是串联在回路中，请问回路中的 12mA 会继续给电容充电吗？还是突然消失不见？很明显回路中存在电感，那么回路中的电流就不可能突然消失不见或突然为 0。由于回路中的电流是 12mA，不可能突然下降，此时电感感生出自感电动势，阻碍电流突然变为 0，所以电感存储的能量会继续通过 12mA 续流给电容充电，并且在电感的抑制下电流是缓慢下降。

电路到了 t2 时刻是一个转折点。在 t0~t2 时刻，是给电源对电容充能，当电容充到了电源电压，回路中的电流也达到了最大值，所以接下来，是电感存储的能量释放出来给电容充电，也叫电感续流。当前状态下，电感自感电动势相当于回路新的电源，方向与电流方向相同，所以电感自感电动势和电源是串联的，串联等效电源=12V+UL 自感。

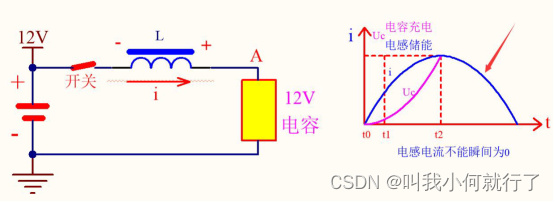

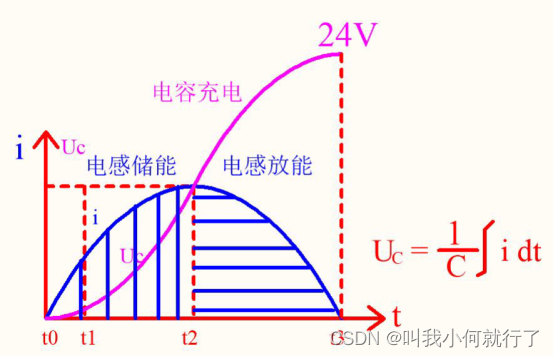

对于电感来说，它充了多少能量，就需要放多少能量对吧，直到放完。电感自感电动势作为源，给电容继续充电，电容的电压也会继续上升。既然电感作为源，骑在12V电源上，电容电压波形变化如下图。
