前言

下面总结的是使用Megacli工具，在线构建raid的操作。

重点

用MegaCli做阵列，需要注意的参数

Adapter #0                          阵列卡号,适配器编号
Enclosure Device ID: 32             raid卡的ID号
Slot Number: 0                      物理磁盘的slot号,磁盘位置

我们在做raid时，必须要使用上方的参数

指定硬盘的位置时，[Enclosure Device ID: Slot Number]
例如：指定0号盘，[32:0]

指定raid使用的适配器的编号，-aN
例如：指定0号适配器，-a0

基本操作

【1】查看信息

由于我们做raid时，必须使用一些参数，因此在做raid之前，要把它们给查出来。

<1>查看所有物理硬盘状态

/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aALL
或
/opt/MegaRAID/MegaCli/MegaCli64 -PDList -a0

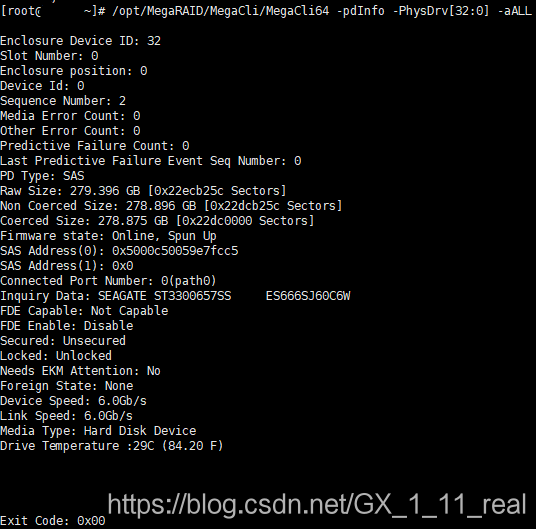

<2>查看指定的盘的详细信息(本文示例，查看0号盘)

/opt/MegaRAID/MegaCli/MegaCli64 -pdInfo -PhysDrv[32:0] -aALL

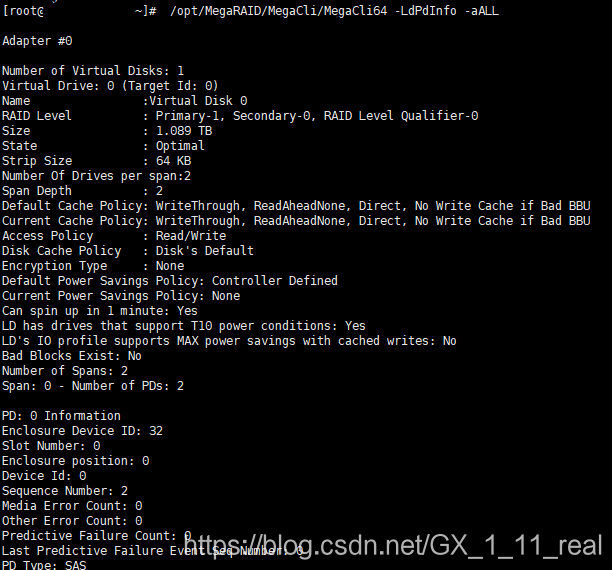

<3>查看逻辑盘详细信息

 /opt/MegaRAID/MegaCli/MegaCli64 -LdPdInfo -aALL

在这里插入图片描述

<4>显示适配器个数

/opt/MegaRAID/MegaCli/MegaCli64 -adpCount

在这里插入图片描述

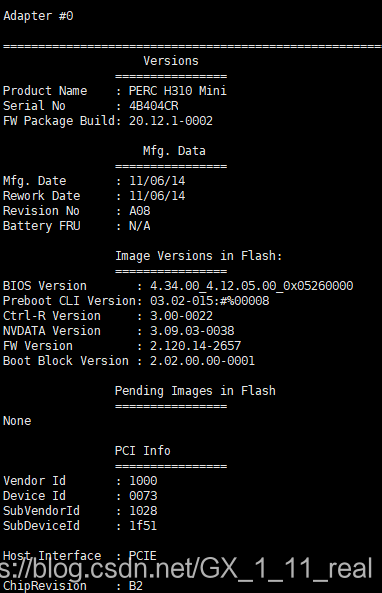

<5>显示所有适配器信息

/opt/MegaRAID/MegaCli/MegaCli64 -AdpAllInfo -aAll

通常注意Adapter即可。

在这里插入图片描述

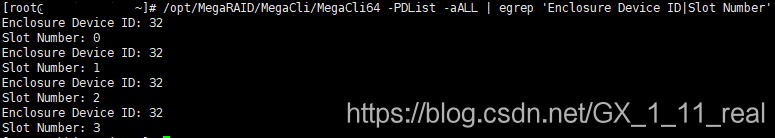

<6> 查看所有物理硬盘的Enclosure Device ID及Slot Number

/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aALL | egrep 'Enclosure Device ID|Slot Number'

<7> 查看所有物理硬盘的状态

/opt/MegaRAID/MegaCli/MegaCli64 -PDList -aALL | egrep 'Firmware state'

在这里插入图片描述

<8> 查看所有物理硬盘的Foreign信息

/opt/MegaRAID/MegaCli/MegaCli64  -PDlist -aALL | grep "Foreign State"

【2】清除外来配置

当我们插入一块或几块新的硬盘时，有的时候由于这些硬盘以前被使用过等其他原因，我们在查看它的硬盘状态时，会发现硬盘被标记为“Foreign”外来配置，如果使用是会报错的。所以，在用它们做raid前要清除外来配置。

（由于忘了截图，所以下面就只有命令行了）

<1>扫描外来配置的个数

/opt/MegaRAID/MegaCli/MegaCli64 -cfgforeign -scan -a0

There are 2 foreign configuration(s) on controller 0.

Exit Code: 0x00

<2>清除外来配置

/opt/MegaRAID/MegaCli/MegaCli64 -cfgforeign -clear -a0

<3>再次扫描外来配置的个数

/opt/MegaRAID/MegaCli/MegaCli64 -cfgforeign -scan -a0

There is no foreign configuration on controller 0.

Exit Code: 0x00

【3】创建raid

-r :指定raid类型（例如：raid10，-r10）
WB ：缓存策略
Direct：缓存策略
[32:1]：指定要操作的硬盘。如要对多个硬盘操作，用逗号“，"隔开,[32:0,32,1]

<1>创建raid0操作

 /opt/MegaRAID/MegaCli/MegaCli64 -CfgLdAdd -r0[32:1] WB Direct -a0

<2>创建raid1操作

 /opt/MegaRAID/MegaCli/MegaCli64 -CfgLdAdd -r1[32:0,32:1] WB Direct -a0

<3>创建raid5操作

/opt/MegaRAID/MegaCli/MegaCli64 -CfgLdAdd -r5 [32:0,32:1,32:2] WB Direct -a0

<4>创建raid10操作

/opt/MegaRAID/MegaCli/MegaCli64 -CfgSpanAdd -r10 -Array0[32:0,32:1] -Array1[32:2,32:3] WB Direct -a0

由于raid10为两个raid1组成一个raid0。上面的示例的含义为：将32:0,32:1做raid1组成Array0；32:2,32:3做raid1组成Array1，最后由Array0和Array1组成raid0。

【4】热备盘设置

当我们做完raid后，如果还有多余的硬盘，可以拿来去做热备，这样会在raid中的某块盘坏了的时候，会自动将热备盘添加入raid,保证了raid的完整性。

<1> 添加局部热备盘(array0表示第0个raid)

/opt/MegaRAID/MegaCli/MegaCli64 -PDHSP   -Set   -Dedicated  -Array0  -physdrv[32:4] -a0

<2> 添加全局热备盘

/opt/MegaRAID/MegaCli/MegaCli64  -pdhsp  -set   -physdrv[32:4]  -a0

<3>移除热备盘(全局和局部都可)

 /opt/MegaRAID/MegaCli/MegaCli64  -pdhsp  -rmv  -physdrv[32:4]  -a0

【5】删除阵列

<1>清除当前所有的raid组的配置(慎用)

 /opt/MegaRAID/MegaCli/MegaCli64  -cfgclr  -a0

<2>删除指定的raid组(即逻辑盘信息)

一定要先查看逻辑盘详细信息

/opt/MegaRAID/MegaCli/MegaCli64 -LdPdInfo -aALL

注意Target Id，其代表逻辑盘的id,L +Target Id为指定逻辑盘
L0 代表第一个逻辑盘
L1 代表第二个逻辑盘
依次类推

/opt/MegaRAID/MegaCli/MegaCli64  -cfglddel  -L0 -a0
