【信号调理】精密检波电路和PCB示例

GalaxyerKw

于 2022-07-02 15:04:16 发布

阅读量1.2k

点赞数 2

CC 4.0 BY-SA版权

分类专栏：电赛札记文章标签：电赛 PCB 检波信号调理

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/GalaxyerKw/article/details/125573025

电赛札记专栏收录该内容

9 篇文章

订阅专栏

本文介绍了一种电路图的仿真测试过程及结果展示，包括检波和平滑电路的效果对比，通过滑动变阻器调整直流幅度的方法，并提供了PCB板的实际设计案例，详细说明了元件选型和布线规范。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

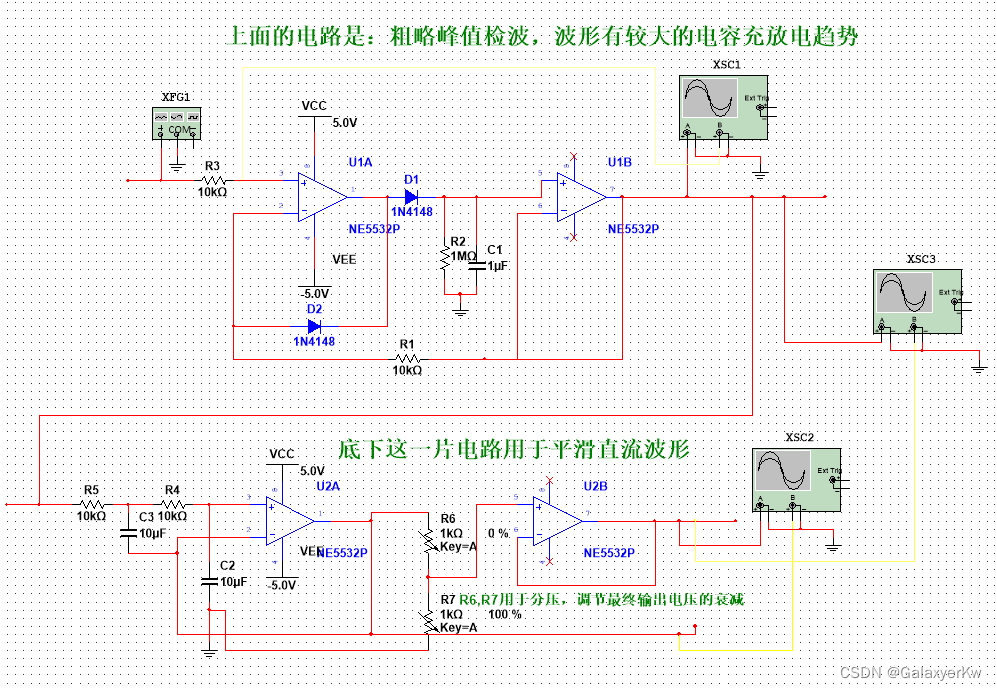

电路图

仿真测试

运行仿真后，示波器分别显示：

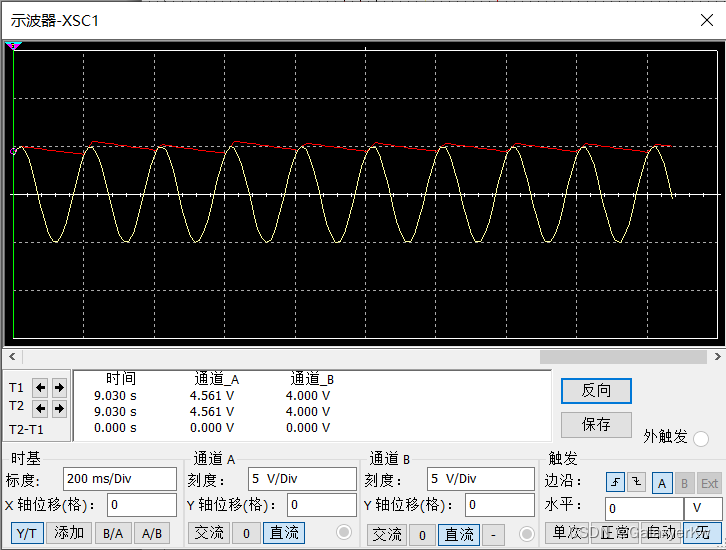

①粗略检波：（黄色——原波形；红色——检波后波形）
在这里插入图片描述
②经过平滑电路后：（红色——粗检波；黄色——平滑后）

③滑动变阻器R6R7可以调整直流幅度：
（实际电路中可以用一个电位器，接头P连接后级射随即可）

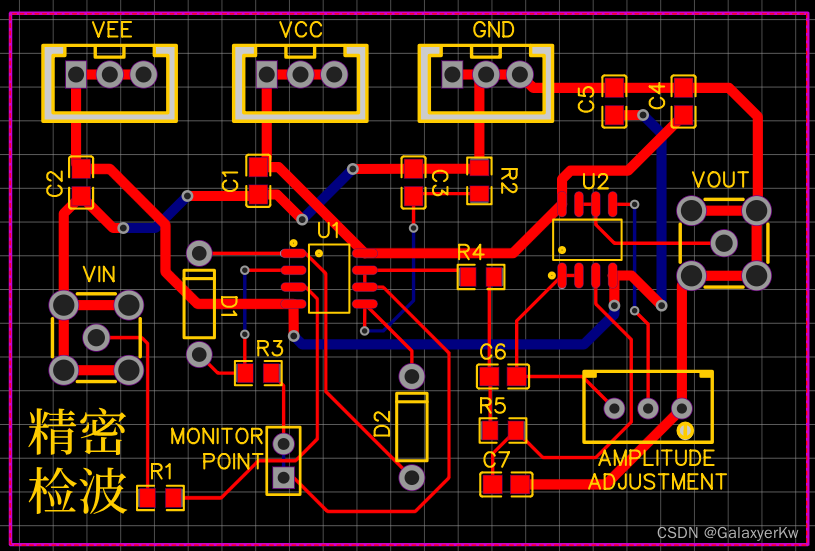

PCB示例

在这里插入图片描述
（注：信号接口使用立式SMA，运放供电接口使用HX2.54-3P）
（注：运放使用贴片SOP8封装的NE5532P，电阻电容均为0805，二极管1N4148，电位器3296W）
（注：VCC、VEE、GND线宽30mil，其他线以及信号线线宽10mil）
（注：本图已隐藏正反面覆铜）
