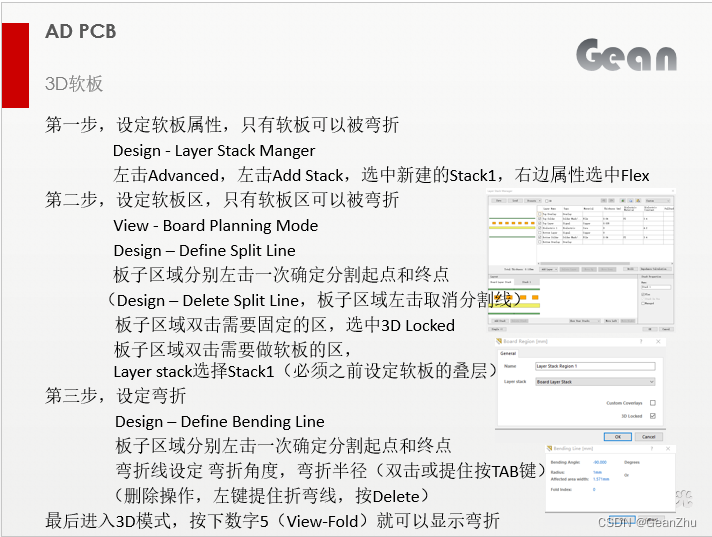

AD（AltiumDesigner）软板3D操作



第一步，设定软板属性，只有软板可以被弯折
        Design -Layer Stack Manger
        左击Advanced，左击Add Stack，选中新建的Stack1，右边属性选中Flex
第二步，设定软板区，只有软板区可以被弯折
        View -Board Planning Mode
        Design –Define Split Line
        板子区域分别左击一次确定分割起点和终点
        （Design –Delete Split Line，板子区域左击取消分割线）
        板子区域双击需要固定的区，选中3D Locked
        板子区域双击需要做软板的区，
        Layer stack选择Stack1（必须之前设定软板的叠层）
第三步，设定弯折
        Design –Define Bending Line
        板子区域分别左击一次确定分割起点和终点
        弯折线设定弯折角度，弯折半径（双击或提住按TAB键）

        （删除操作，左键提住折弯线，按Delete）

最后进入3D模式，按下数字5（View-Fold）就可以显示弯折
