如何在ESD测试中巧妙选用电容：专业方法揭秘

电容是电路设计中的被动器件（也就是无源器件，不需要外部电源就能工作的器件），常用来作为储能、去耦、旁路、交流耦合、匹配、振荡使用，也可用来解决辐射、静电ESD问题，是解决辐射、静电ESD（Electrostatic Discharge静电放电，指具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。）的方案中成本最低的。本文主要对静电ESD测试中如何选型电容容值进行探讨。

1、电容的等效电路

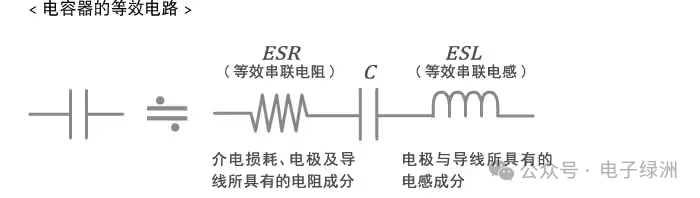

实际使用的电容都不是理想状态下的电容，由于介电损耗、电极及导线所具有的电阻成分，电容的等效电路包含等效串联电阻ESR、电容C、等效串联电感ESL三部分，如图1所示：

图1 电容的等效电路

2、电容的自谐振频率

2.1 自谐振频率公式

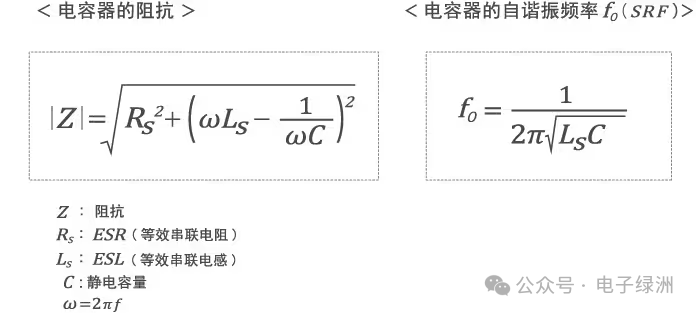

电容的谐振频率公式如图2所示，其自谐振频率fsrf（Self-Resonant Frequency）与电容的容值成反比。

从电容的等效电路可知，静态电容C与等效串联电感ESL是串联的方式，也就是LC串联谐振的阻抗是最小的，纯电阻特性。而LC并联谐振的阻抗是最大的，这LC并联方式常用在收音机的选频上。

图2 电容的阻抗和自谐振频率公式

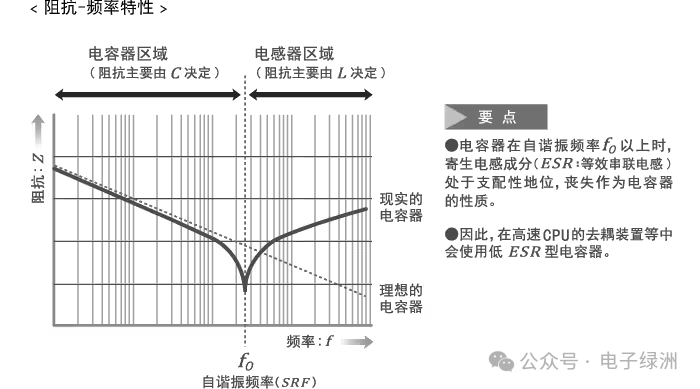

阻抗与频率特性如图3所示，虚线的阻抗表示的是理想的电容，实线的阻抗表示的是现实的电容。

在自谐振频率f0时，阻抗是最低的（LC串联谐振，阻抗最小）。

在自谐振频率f0以下时，阻抗主要由C决定。

在自谐振频率f0以上时，阻抗主要由L决定，寄生电感成分处于支配性地位，丧失作为作为电容器的性质。

2.2 阻抗与频率特性

图3 电容的阻抗-频率特性

2.3 不同电容值的谐振频率点

村田电容查询网址：

https://ds.murata.co.jp/simsurfing/mlcc.html?lcid=zh-cn&jis=false&md5=063b762d398aafa2f336b5ba2f466d8e

三星电容查询网址：

https://product.samsungsem.com/mlcc/basic-search.do

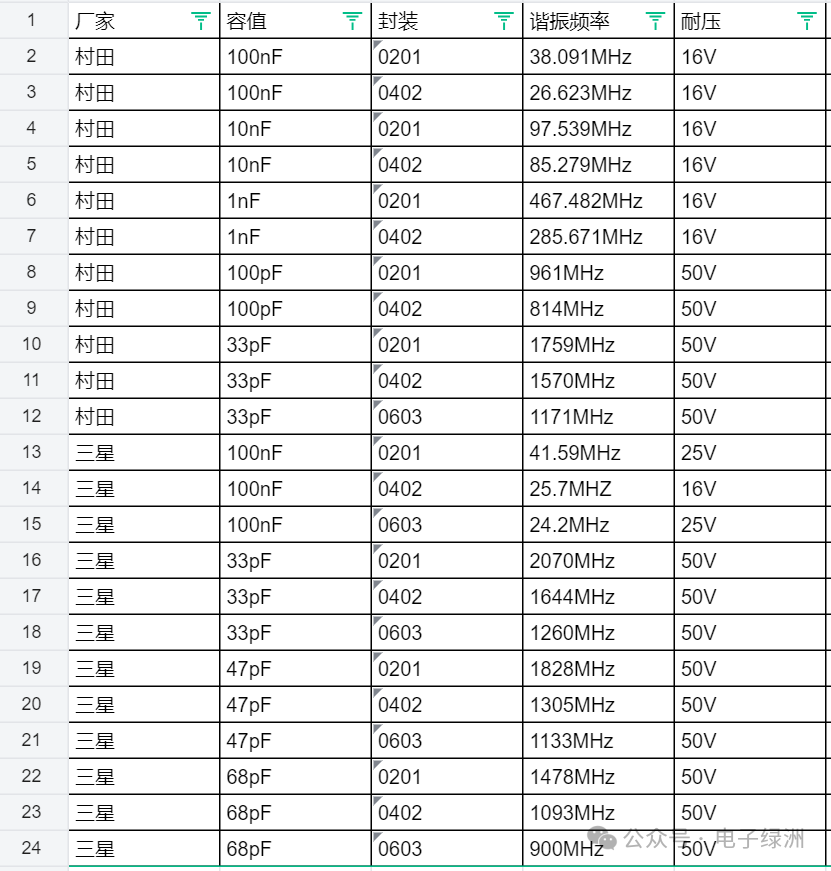

如图4所示，是一些村田和三星不同电容值的谐振频率。

大电容的不同封装对谐振频率差异不大，小电容pF的不同封装对自谐振频率差异比较大。

在设计中，可通过自谐振频率公式来估算，假设100nF的自谐振频率是30MHz，那10nF的自谐振频率是100nF的

1/根号（10nF/100nF）=根号10，即3.16倍，按照3倍来计算，90MHz。1nF的自谐振频率是100nF的10倍左右，即

自谐振频率为300MHz左右。

图4 村田和三星电容自谐振频率

3、静电枪放电模型

典型的HBM人体测试模型波形的上升沿时间大概2~10ns左右，根据带宽计算公式BW=0.35/tr（通过低通滤波器推导的公式）来计算，频率范围大概为175Mhz~35MHz左右，常用电容可以选用100nF~1nF之间，考虑实际静电枪的测试波形，可把电容范围放放宽，在100nF~100pF之间左右。

4、小结

A、电容在自谐振频率时，阻抗是最低的，起到滤除对应高频的作用。

B、在高频滤除时，选择电容时要考虑电容的封装大小，不同封装大小，自谐振频率差别较大。

C、电容可以有效解决静电测试的问题，是最经典、最高效、最经济的方案。

D、电容的自谐振频率可以采用其公式进行估算，如上文所说。

E、电解电容ESR比较大，要同步并联MLCC电容，减少ESR，即减小纹波。

F、在低温时，尤其要注意电解电容的ESR会变得很大，更要并联ESR，减小纹波。

——END——
