第七篇 窗口系统机制之KEYGUARD机制

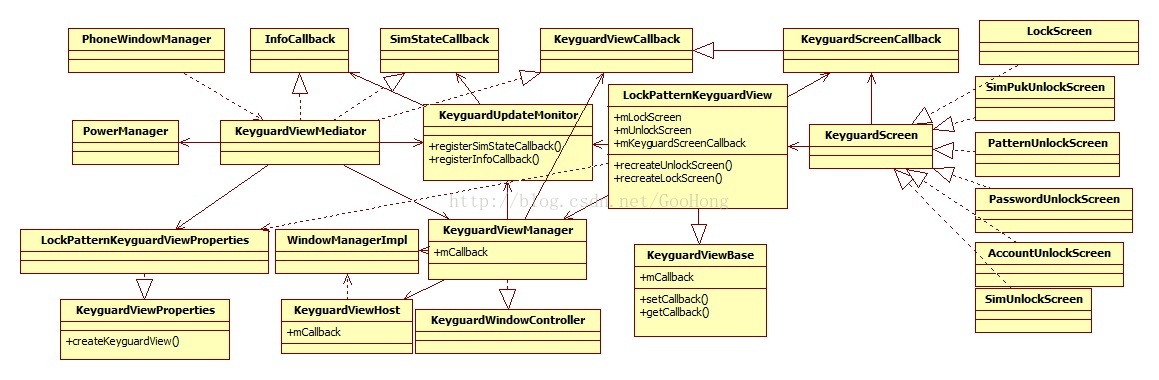

        ANDROID的KEYGUARD相关类提供了屏幕锁屏等相关功能，虽然功能简单，但是相关的逻辑还是挺复杂的，要处理屏幕处于不同状态的情况，要监控各种事件（时间，电池，Sim状态，电话状态），因此GOOGLE还是对屏幕功能进行了细致的设计，架构上采用了中介模式、MVC模式等设计模式。系统类图如下：



      PhoneWindowManager、PowerManager、KeyguardViewMediator、KeyguardUpdateMonitor、KeyguardViewManager、KeyguardViewHost、LockPatternKeyguardView、KeyguardScreen相关类之间构成中介模式，KeyguardViewMediator对象处于模式的核心，起到中介者的角色，其它对象都通过KeyguardViewMediator对象相互交互。

      KeyguardViewMediator对象是PhoneWindowManager成员，因此PhoneWindowManage可以直接访问KeyguardViewMediator对象。KeyguardViewMediator也通过PowerManager服务创建了三个不计数WakeLock锁实现与PowerManager服务的通讯，达到锁屏操作时电源状态管理的目的（mWakeLock锁用于保证在 keyguard显示时能够显示一段时间后屏幕才能睡眠；mShowKeyguardWakeLock用于在 keyguard显示要打开时能够保持设备唤醒；mWakeAndHandOff由PhoneWindowManager截获事件进行触发，用于在用户按键或鼠标移动时唤醒设备便于对keyguard进行操作）。KeyguardUpdateMonitor、KeyguardViewManager对象作为KeyguardViewMediator对象的成员又都是由KeyguardViewMediator实例化的，KeyguardViewMediator可以直接操作KeyguardUpdateMonitor、KeyguardViewManager对象。

      而KeyguardViewHost、LockPatternKeyguardView作为视图对象通过调用KeyguardViewManager对象的show函数创建并作为视图添加到窗口上, KeyguardViewHost作为窗口得主视图, LockPatternKeyguardView是KeyguardViewHost的子视图。KeyguardScreen类是各类锁屏、解锁屏幕的接口，各类锁屏、解锁屏幕都是KeyguardScreen类的视图实现类，在调用LockPatternKeyguardView的updateScreen函数时根据不同的模式作为LockPatternKeyguardView的子视图添加到LockPatternKeyguardView视图上显示。

      KeyguardUpdateMonitor、KeyguardViewHost、LockPatternKeyguardView、KeyguardScreen接口的对象都通过回调与KeyguardViewMediator反向调用。

      KeyguardUpdateMonitor 类实现时间，电池，Sim状态，电话状态的监视，KeyguardViewMediator类是KeyguardUpdateMonitor类内部回调接口InfoCallback、SimStateCallbac的实现类，因此KeyguardViewMediator对象可以作为KeyguardUpdateMonitor对象的回调对象，通过KeyguardUpdateMonitor的registerInfoCallback和registerSimStateCallback函数把KeyguardViewMedia
