Memory Model -- 11 -- 对象的内存分布

原文链接：Memory Model – 11 – 对象的内存分布

---

相关文章：

• Memory Model – 01 – 运行时数据区（一、 程序计数器）

• Memory Model – 02 – 运行时数据区（二、虚拟机栈）

• Memory Model – 03 – 运行时数据区（三、本地方法栈）

• Memory Model – 04 – 运行时数据区（四、堆）

• Memory Model – 05 – 逃逸分析

• Memory Model – 06 – 运行时数据区（五、方法区）

• Memory Model – 07 – Java中的常量池详解

• Memory Model – 08 – 不同JDK版本之间 String.intern() 方法的区别

• Memory Model – 09 – 直接内存

• Memory Model – 10 – 对象的创建

• Memory Model – 11 – 对象的内存分布

• Memory Model – 12 – 对象的访问定位

• Memory Model – 13 – volatile的基本概念

• Memory Model – 14 – Java内存模型

---

对象在堆内存中的存储布局可以划分为三个部分：对象头 (Header)、实例数据 (Instance Data) 和对齐填充 (Padding)

---

一、对象头 (Header)

• Mark Word

  • Mark Word 用于存储对象自身的运行时数据，如：哈希码 (HashCode)、GC 分代年龄、锁状态标志、线程持有的锁、偏向线程 ID、偏向时间戳等

  • 由于对象头信息是与对象自身定义的数据无关的额外存储成本，考虑到 Java 虚拟机的空间使用效率，Mark Word 被设计成一个非固定的动态数据结构，以便在极小的空间内存储尽量多的信息，它会根据对象的状态服用自己的存储空间

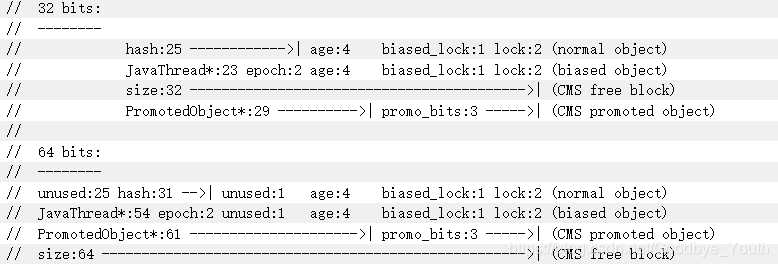

  • 源码注释如下，参考地址 --> markOop.hpp

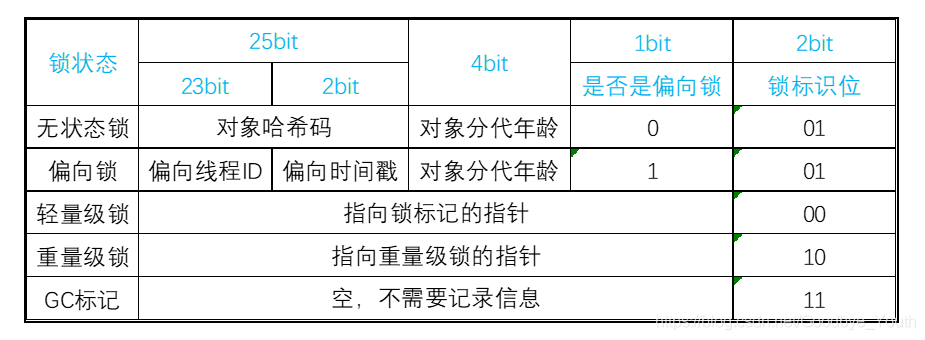

  • 32 位 Mark Word

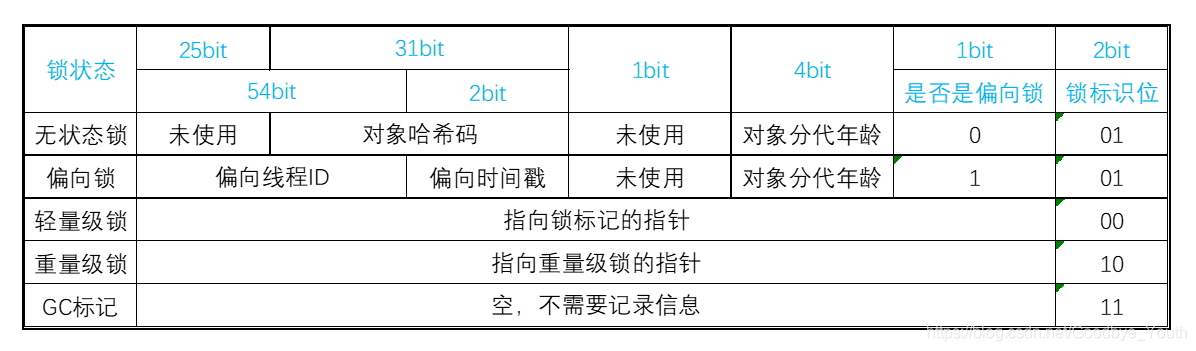

  • 64 位 Mark Word



• 类型指针

  • 类型指针即对象指向它的类型元数据的指针，虚拟机通过这个指针来确定该对象是哪个类的实例

• 数组长度

  • 当存储的是普通 Java 对象时，数组长度是非必需的，虚拟机可以通过普通 Java 对象的元数据信息来确定普通 Java 对象的大小

  • 当存储的是数组对象时，数组长度是必需的，因为如果数组长度不确定的话，虚拟机将无法通过数组对象的元数据来确定数组对象的大小

---

二、实例数据 (Instance Data)

• 实例数据包含了对象真正存储的有效信息，是我们在代码中定义的各种类型的字段内容

• 实例数据的存储顺序会受到虚拟机分配策略参数 -XX:FieldsAllocationStyle 和字段在代码中定义顺序的影响

---

三、对齐填充 (Padding)

• 对齐填充不是必然存在的，也没有特别的含义，仅仅起着占位符的作用

• 虚拟机自动内存管理系统要求对象其实地址必须是 8 字节的整数倍，也就是说任何对象的大小都必须是 8 字节的整数倍

• 对象头部分已经被精心设计成正好是 8 字节的整数倍 (1 倍或者 2 倍)，因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全

---

四、归纳总结

• 对象的内存布局划分

  • 对象头、实例数据、对齐填充

• 对象头

  • Mark Word

    • 用于存储对象自身的运行时数据，如：哈希码 (HashCode)、GC 分代年龄、锁状态标志、线程持有的锁、偏向线程 ID、偏向时间戳等

  • 类型指针

    • 指向对象元数据的指针，虚拟机通过这个指针来确定该对象是哪个类的实例

  • 数组长度

    • 当存储的是数组对象时，数组长度必须存在，如果没有数组长度，虚拟机将无法通过数组对象的元数据来确定数组对象的大小

• 实例数据

  • 包含了对象真正存储的有效信息

• 对齐填充

  • 不是必然存在，仅起到占位符的作用

---

五、参考资料

• markOop.hpp

• Java对象头详解
