零基础快速制作爆炸图？试一试浩辰3D软件！

最新推荐文章于 2022-10-08 12:16:13 发布
最新推荐文章于 2022-10-08 12:16:13 发布
阅读量878 收藏
点赞数
分类专栏： CAD教程 3D软件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/GstarCAD2020/article/details/108648513
版权

如何能更简洁地表述产品装配关系？能够让所有人一秒看懂产品各零部件之间的关系？浩辰3D软件的爆炸图功能帮你快速解决这一问题！你只需花费很短的时间，就能学会这个功能！闲话少说，下面就为大家介绍如何利用浩辰3D软件来快速制作装配爆炸图及动画视频，快来看看吧！

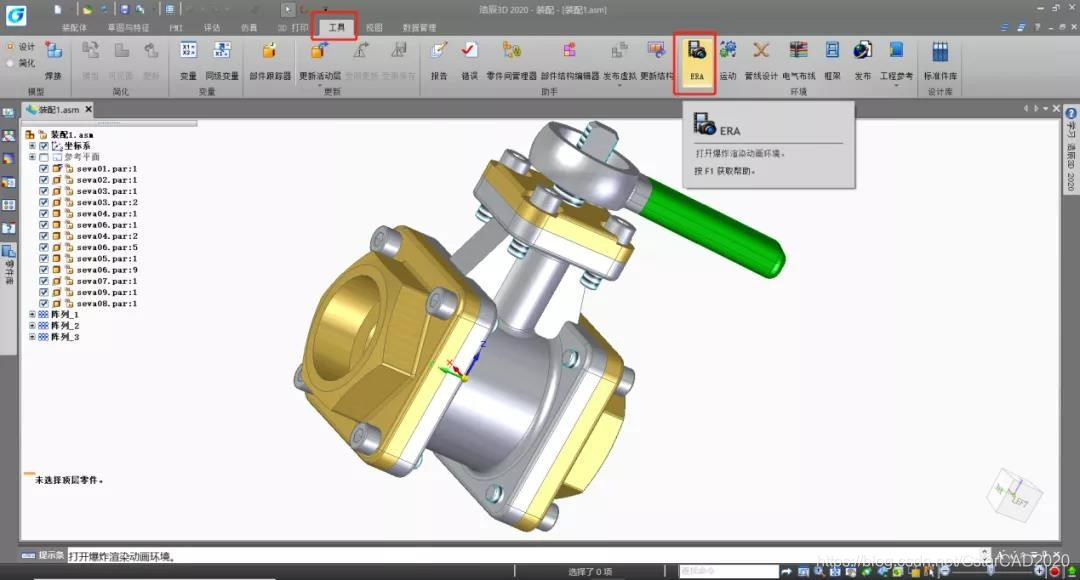

1、进入爆炸渲染动画环境

首先，通过浩辰3D软件打开任意装配体设计文件，在装配设计模式下，选择工具中【ERA】功能点，进入爆炸渲染动画环境。
在这里插入图片描述

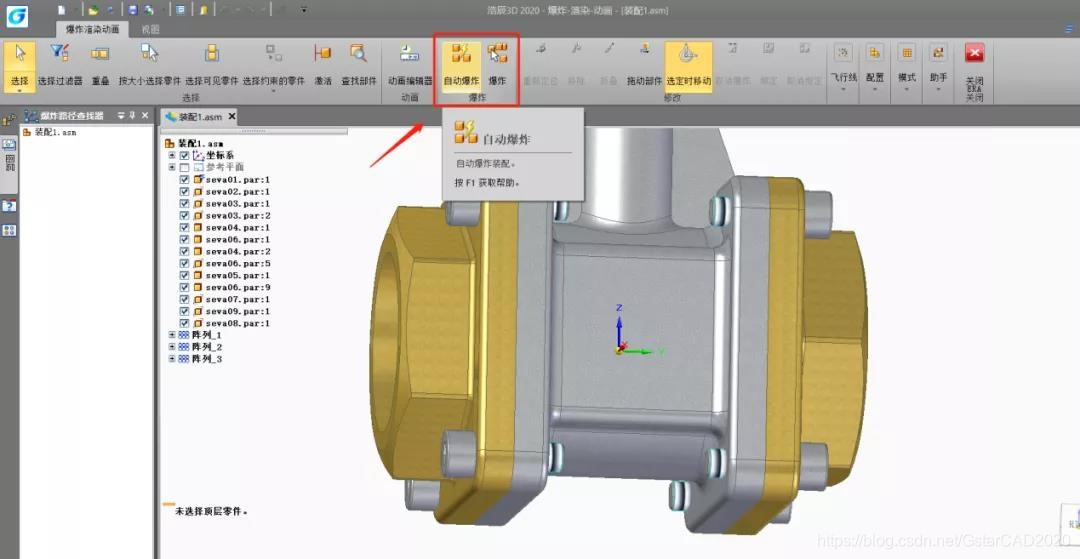

2、选择爆炸模式

在爆炸渲染动画环境中，浩辰3D软件为工程师提供了两种爆炸形式，自动爆炸和手动爆炸，区别在于自动爆炸适合零基础上手，而手动爆炸提供更多自定义设置。
在这里插入图片描述

模式一：自动
